可以通外网，但是vpn-instance相互隔离不成功
- 0关注
- 0收藏，126浏览
问题描述：
实例可以通外网，但相互隔离不成功，路由要怎么写才可以？

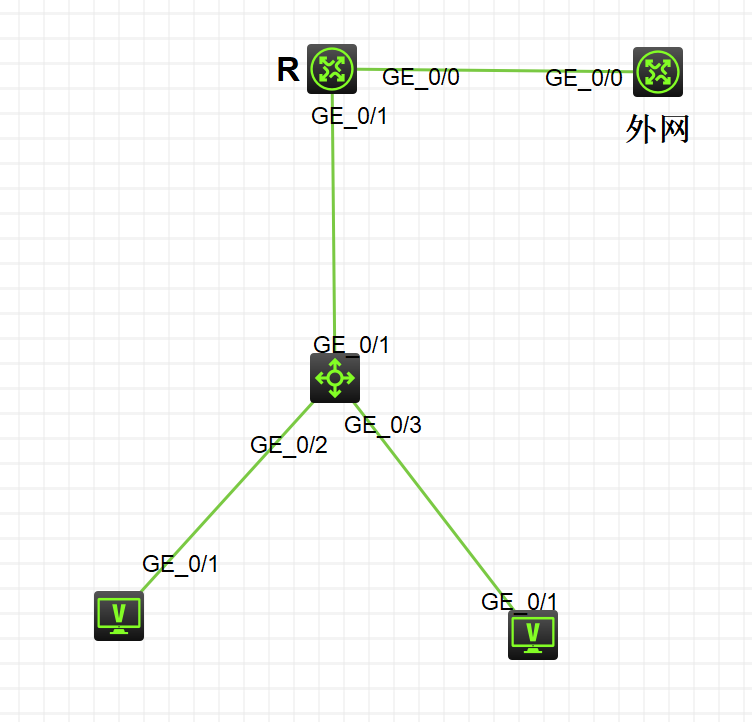

组网及组网描述：
外网配置：
int g0/0
ip ad 100.64.1.1 24
quit
int l 0
ip ad 1.1.1.1 32
quit
出口路由配置：
int g0/0
ip ad 100.64.1.2 24
quit
int g0/1
ip ad 172.16.1.1 30
quit
ip route-static 0.0.0.0 0 100.64.1.1
ip route-static 192.168.10.0 24 172.16.1.2
ip route-static 192.168.20.0 24 172.16.1.2
核心交换机配置：
vlan 10
port GigabitEthernet 1/0/2
quit
vlan 20
port GigabitEthernet 1/0/3
quit
ip vpn-instance vrf10
quit
ip vpn-instance vrf20
quit
int vlan 10
ip binding vpn-instance vrf10
ip ad 192.168.10.1 24
quit
int vlan 20
ip binding vpn-instance vrf20
ip ad 192.168.20.1 24
quit
int g1/0/1
port link-mode route
y
ip ad 172.16.1.2 30
quit
ip route-static 0.0.0.0 0 172.16.1.1
ip route-static vpn-instance vrf10 0.0.0.0 0 172.16.1.1 public
ip route-static vpn-instance vrf20 0.0.0.0 0 172.16.1.1 public
ip route-static 192.168.10.0 24 vpn-instance vrf10
ip route-static 192.168.20.0 24 vpn-instance vrf20
最佳答案
当前配置存在的主要问题
- 路由表隔离但转发未隔离：核心交换机为vrf10/vrf20配置了独立的默认路由，但从出口路由器返回的流量（目的地址为192.168.10.0/24或192.168.20.0/24）到达G1/0/1接口时，因该接口属于全局路由表，无法直接进入对应的VPN实例。
- 缺少NAT转换：出口路由器没有配置NAT，VPN实例的私有地址无法在公网路由，导致外网回程流量无法返回。
- 静态路由配置冗余：核心交换机上为vrf10/vrf20配置的到达192.168.10.0/24和192.168.20.0/24的静态路由是多余的（这两个网段是直连的）。
解决方案
步骤一：在核心交换机上配置策略路由，将回程流量导入正确的VPN实例
# 创建ACL匹配两个VPN实例的网段
acl advanced 3000
rule 0 permit ip destination 192.168.10.0 0.0.0.255
rule 5 permit ip destination 192.168.20.0 0.0.0.255
#
# 创建策略路由，将匹配的流量重定向到对应的VPN实例
policy-based-route to-vpn permit node 10
if-match acl 3000
apply access-vpn vrf10 # 将去往vrf10网段的流量导入vrf10
#
policy-based-route to-vpn permit node 20
if-match acl 3000
apply access-vpn vrf20 # 将去往vrf20网段的流量导入vrf20
#
# 在连接出口路由器的接口入方向应用策略路由
interface GigabitEthernet1/0/1
ip policy-based-route to-vpn步骤二：在出口路由器上配置NAT，使VPN实例能访问外网
# 创建ACL匹配两个VPN实例的网段
acl advanced 2000
rule 0 permit ip source 192.168.10.0 0.0.0.255
rule 5 permit ip source 192.168.20.0 0.0.0.255
#
# 在外网接口出方向应用NAT
interface GigabitEthernet0/0
nat outbound 2000步骤三：清理冗余的静态路由配置
# 删除VPN实例内指向自身直连网段的静态路由
undo ip route-static vpn-instance vrf10 192.168.10.0 24
undo ip route-static vpn-instance vrf20 192.168.20.0 24验证与测试
- 验证VPN实例隔离：分别从VLAN 10和VLAN 20下的终端互相ping对方的IP地址（如192.168.10.x与192.168.20.x），应该不通。
- 验证外网访问：在两个VPN实例的终端上ping外网地址（如8.8.8.8），应该通。
- 检查路由表：
# 在核心交换机上查看各VPN实例路由表 display ip routing-table vpn-instance vrf10 display ip routing-table vpn-instance vrf20 # 查看策略路由应用情况 display ip policy-based-route
配置要点说明
- 策略路由是关键：它根据目的地址将入站流量重定向到对应的VPN实例路由表，解决回程流量无法进入正确VPN实例的问题。
- NAT必须配置：出口路由器上的NAT将VPN实例的私有地址转换为公网地址，确保外网流量能正常返回。
- 路由表独立：每个VPN实例有自己的默认路由，确保出站流量能正确送达出口路由器。
替代方案（如需更高扩展性）
- 核心交换机与出口路由器之间创建Dot1q子接口，每个子接口绑定一个VPN实例。
- 出口路由器对应配置子接口，并在每个子接口上配置NAT或路由。
- 此方案更标准，但需要调整现有IP地址规划。
