MSR3600-28-X1型号的路由器搭建的VXLAN网络，当该网络中的笔记本流量过大时会出现断网
- 0关注
- 0收藏，62浏览
问题描述：
1、问题描述：
H3C MSR3600-28-X1型号路由器搭建的VXLAN局域网环境，在该局域网下的笔记本通过XCAP软件发送常用的http、DNS、dhcp和tcp syn报文，发现发包流速大约超过200kb/s就会导致VXLAN的局域网断网
2、环境说明：
1）当前搭建的是测试环境，在测试环境下测试VXLAN功能和性能，测试通过后，还需要上现网（现网流量较大），当前测试环境测试中测试，发现只要发包超过200kb/s就会断网，目前还不敢上现网，200kb/s的上限流量太小了。
3、2台H3C MSR 3600 28-X1设备均是新买的路由器，生产日期：2025年12月份生产的，序列号如下：
路由器设备1的序列号：210235A3LS525AP0G020
路由器设备2的序列号：210235A3LS525CP0G0B4
4、我们的述求：还请帮忙核实下这款型号的路由器，单个VXLAN广播域中支持的最大流量是多大？是当前路由器不支持这么大流量还是路由器本身存在性能问题？200kb/s的流量上限有点太小，不敢上现网
组网及组网描述：

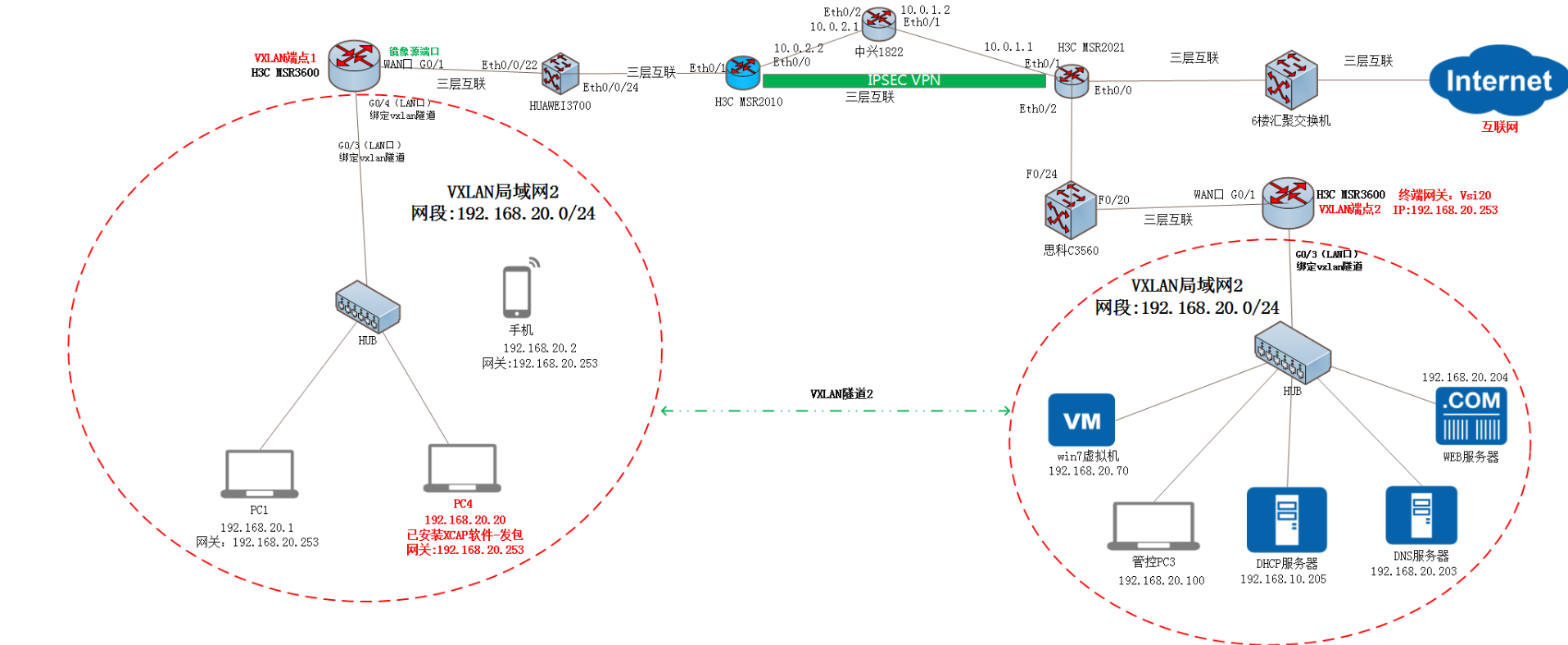

一、测试环境拓扑图：
1）笔记本PC4已安装XCAP软件，发送常用的http、DNS、DHCP和tcpsyn报文

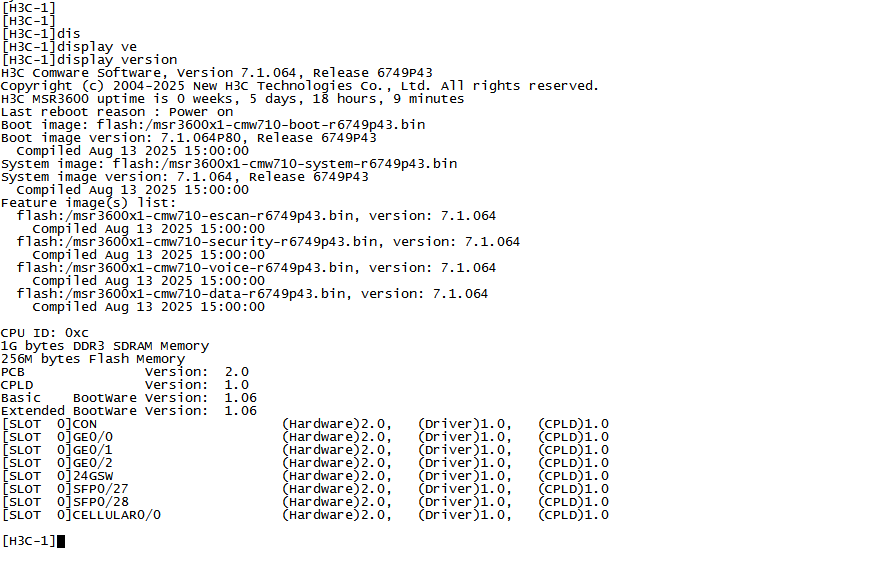

二、路由器的display vesion输出如下：
三、2台路由器的配置请见附件中的文件
四、测试步骤：
1、在使用XCAP发包之前，测试PC1和PC4均正常访问内网和互联网
2、在测试PC4（win10笔记本）上打开XCAP软件，发送常用的http、DNS、DHCP和tcpsyn报文，流速大小为300kb/s，目的MAC为网关，目的IP为互联网地址，源IP随机变化，具体配置如下：

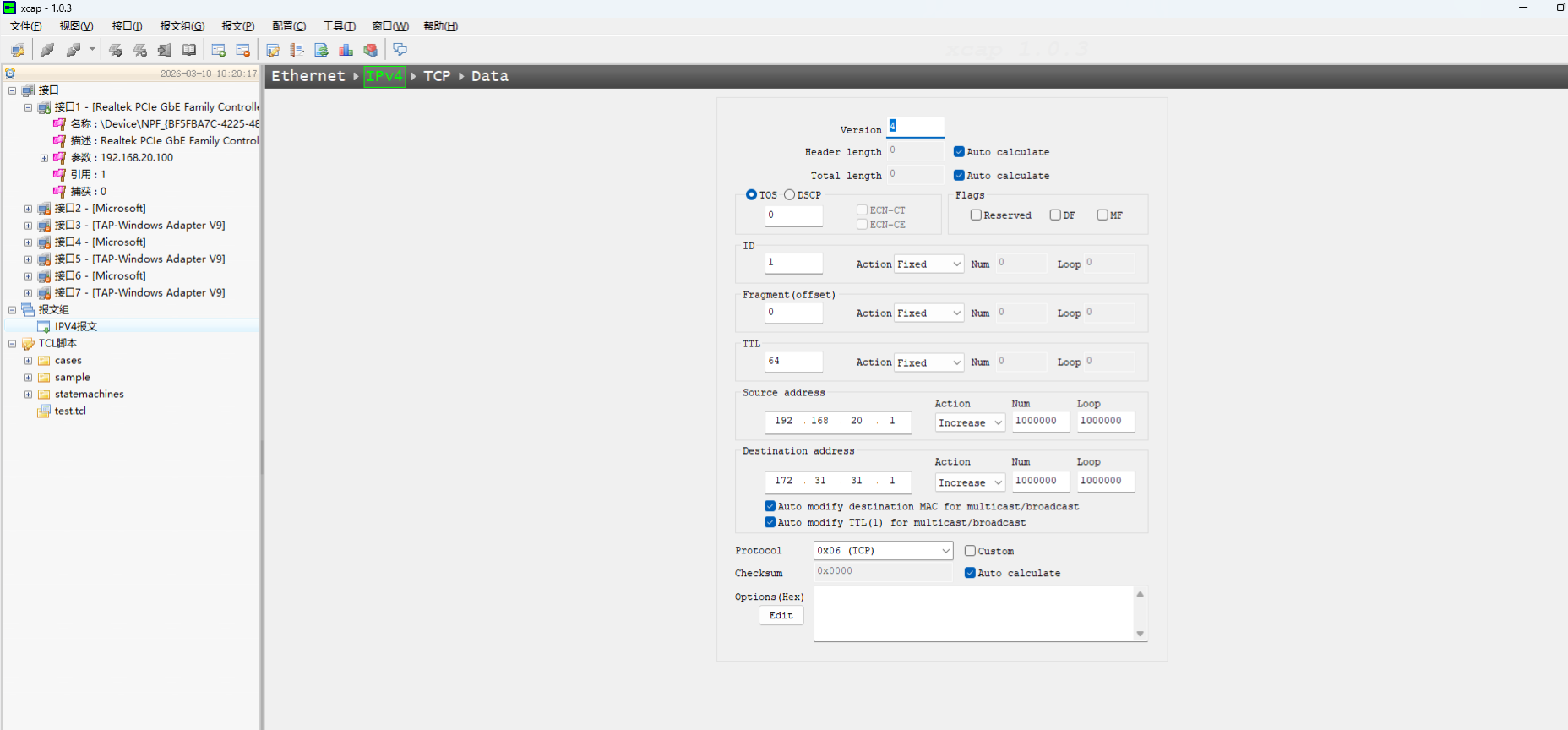

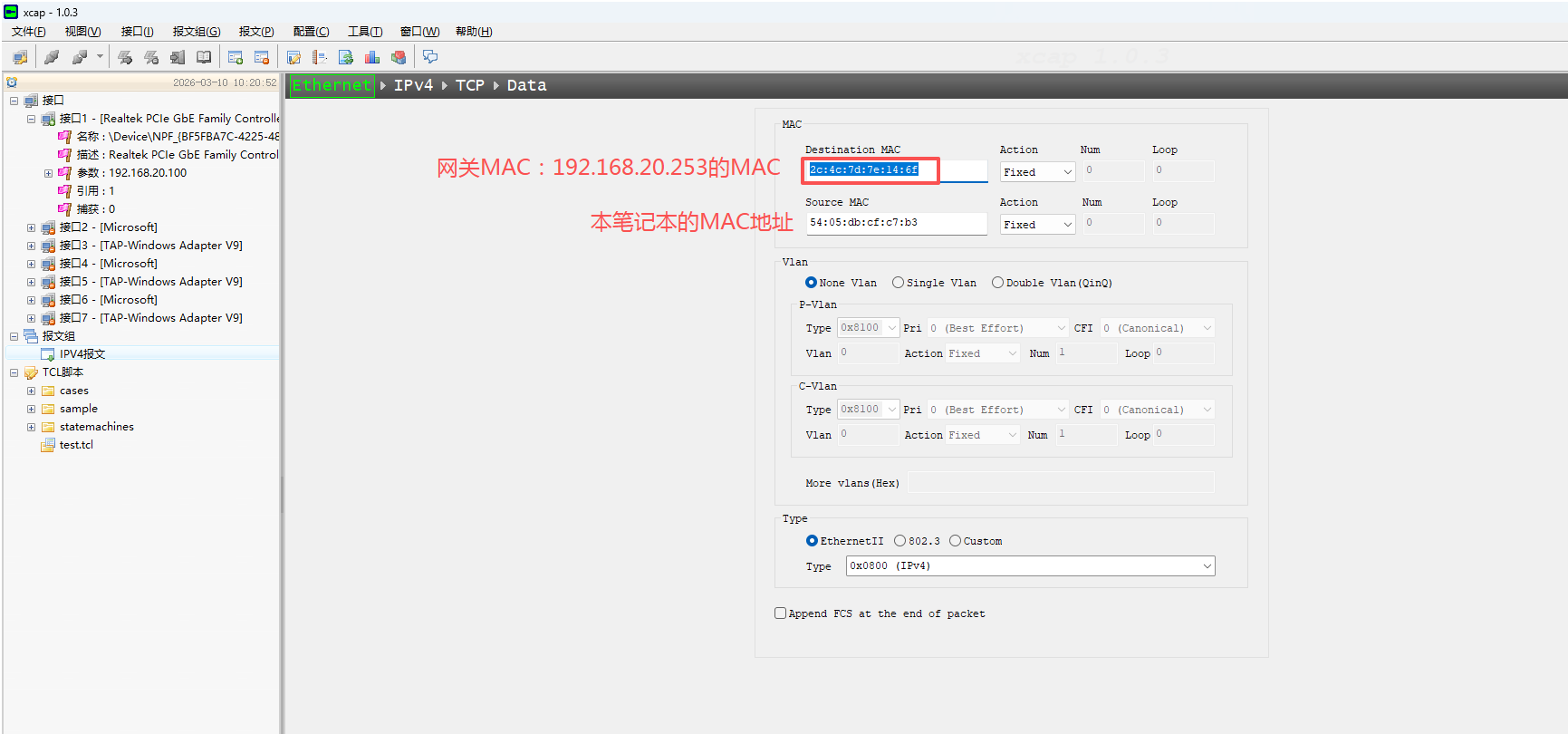

3、XCAP发包配置如下：
4、此时在该VXLAN局域网中的其他PC，发现无法访问网络，均会断网
百度打不开，如下：

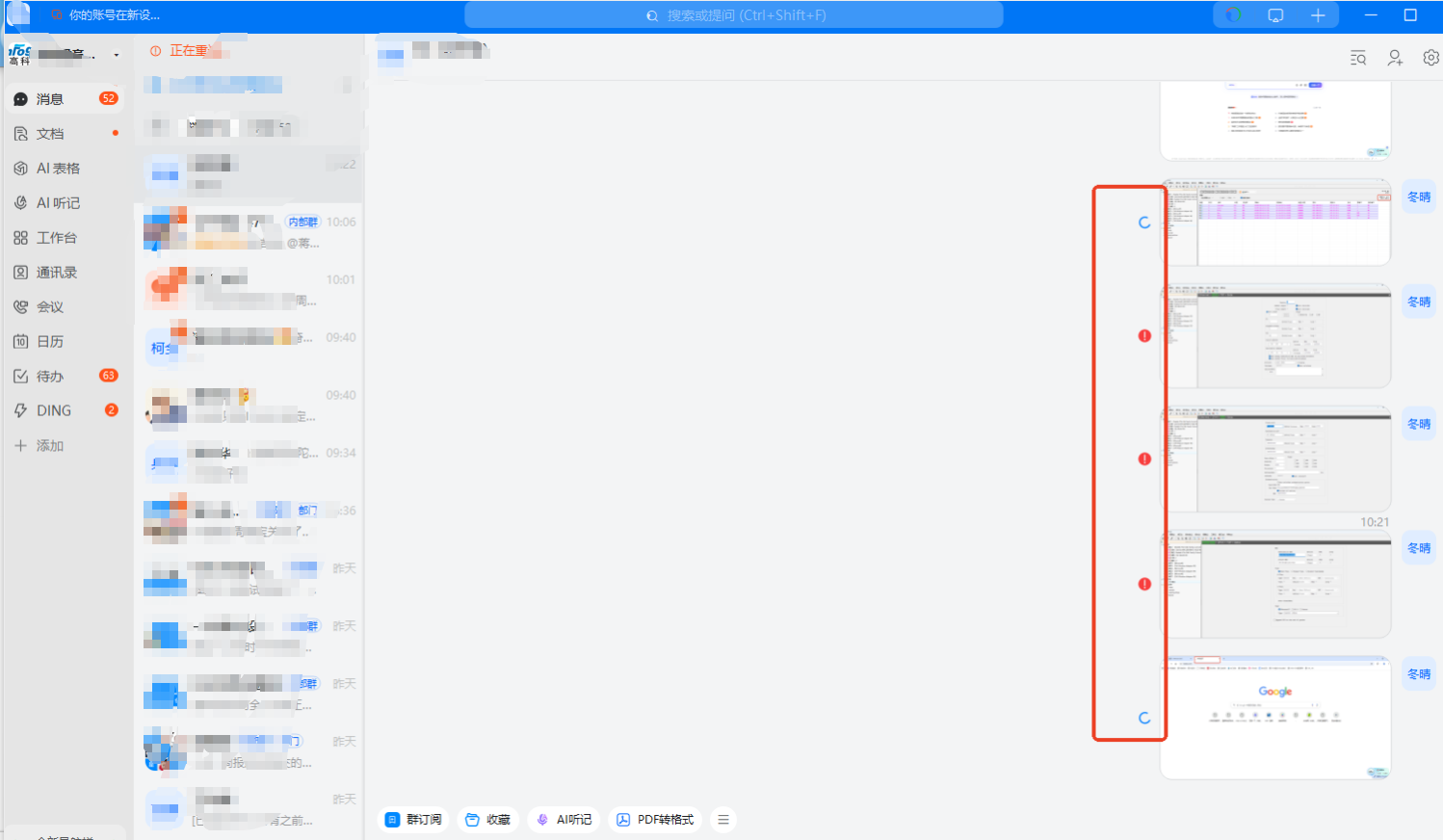

钉钉断网：

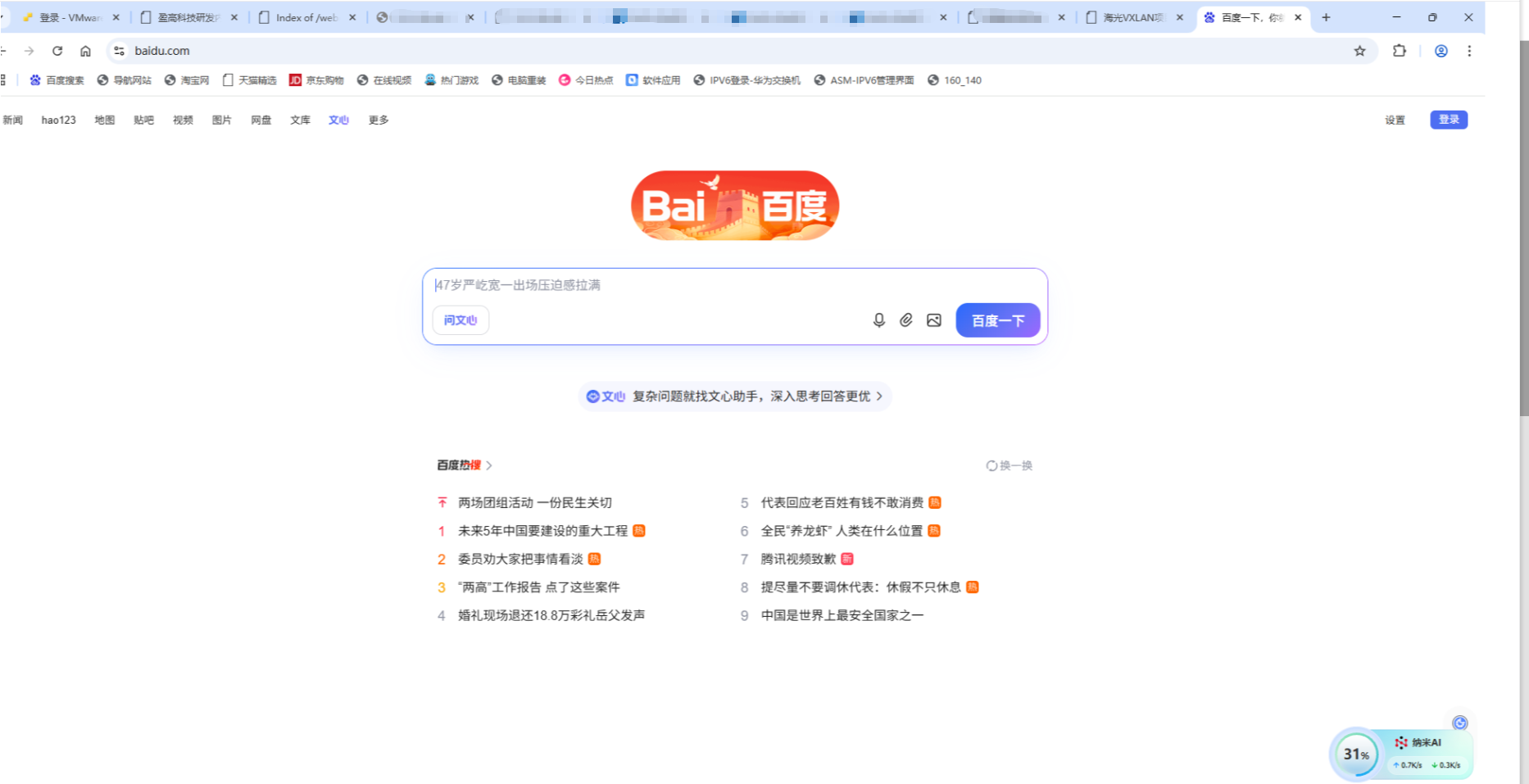

5、只要将PC4上的XCAP软件发包停掉后，局域网中的PC访问网络均正常了
6、在VXLAN端点1的出口（G0/1）抓包，发现在PC4和PC1上手动访问互联网和内网其他IP的流量，在该路由器上做VXLAN头部封装的时候，没有转出来，看到手动访问VXLAN流量
- 附件下载： VXLAN路由器的配置.rar
- 1小时前提问
- 举报
-
(0)
MSR3600-28-X1 的实际性能是这样的：
| 性能指标 | 规格参数 | 对比你的“200KB/s” |
|---|---|---|
| 包转发率 | 3 Mpps (每秒300万数据包） | 即使处理小包，也能轻松跑满千兆线速 |
| 交换容量 | 70 Gbps | 证明设备内部数据通道非常宽 |
| 接口速率 | 所有端口均为千兆 (1000 Mbps) | 物理层能力上限是1000Mbps |
建议你按以下顺序操作：
立即检查设备上的QoS配置，尤其是接口或策略路由中是否有
car或qos限速命令。如果方便，可以暂时移除该VXLAN相关的所有QoS策略，观察流量是否恢复。
确认物理线路两端和对端设备的接口速率协商状态正常（均为1000Mbps/Full）
暂无评论
H3C MSR3600-28-X1 支持 VXLAN 且硬件性能远高于 200 kb/s，该型号带业务转发能力约 800 Mbps、IPv4 转发性能 1.5 Mpps，单 VXLAN 广播域无 “200 kb/s” 的官方上限。当前 200 kb/s 即断网的现象，并非设备规格限制，而是配置错误、MTU 不匹配、头端复制 / 组播配置不当、安全策略误拦截或软件版本问题导致的故障，与硬件性能无关。
200 kb/s 断网的核心原因排查（按优先级）
1. 基础连通性与隧道状态（必查）
| 排查项 | 操作命令 | 判定标准 | |
|---|---|---|---|
| VTEP 互通性 | ping -a 本端LoopbackIP 对端LoopbackIP | 双向无丢包、延迟正常 | |
| 隧道状态 | display vxlan tunnel | 状态为 Up，源 / 目的 IP 正确 | |
| 路由可达性 | `display ip routing-table | include 对端 LoopbackIP` | 存在有效路由，下一跳可达 |
2. MTU 不匹配（高频原因）
- 修复方案：将 VTEP 互联接口、隧道接口 MTU 设为 1600，命令示例：
interface GigabitEthernetX/X/Xmtu 1600interface TunnelXmtu 1600
3. 头端复制 / 组播配置错误（广播域流量关键）
- 手工隧道场景：需确保
display l2vpn vsi verbose中头端复制列表包含所有 VTEP，否则广播 / 组播流量无法泛洪，导致业务中断。 - 组播场景：检查 PIM 协议状态、组播地址规划及 VXLAN 组播映射，确保
display pim interface中接口处于 Up 状态。
4. 安全策略与流量抑制（易被忽视）
- 防火墙 / ACL 误拦截：VXLAN 数据平面使用 UDP 4789 端口，需放行该端口及内层业务流量。
- 流量抑制配置：执行
display l2vpn vsi verbose，若 “Broadcast/Multicast/Unknown Unicast Restrain” 设为 ≤200 kb/s，会直接触发限流，需修改为合理值（如 5120 kbps）。
5. 软件版本与配置冲突
- 版本问题：2025 年 12 月生产的设备可能搭载基础版本，存在 VXLAN 转发 Bug，建议升级至 H3C 官方最新稳定版（联系 400 获取）。
- 配置冲突：避免 VLAN 与 VXLAN 双重绑定、VSI 虚接口未关联隧道等问题，可通过
display current-configuration | include vxlan核对配置。
