接口nat也可以的，参考案例：

Web方式：HA联动VRRP主备模式中接口NAT功能(静态地址转换)典型配置

使用版本

本举例是在F5000-AI-55-G的E9900版本上进行配置和验证的。

组网需求

如下图所示，某公司以Device作为网络边界安全防护设备，连接公司内部网络和Internet。为提高业务稳定性，使用两台Device进行HA组网，Device A作为主设备，Device B作为备设备。当Device A或其链路发生故障时，由Device B接替Device A继续工作，保证业务不中断。同时需要在Device上配置静态NAT功能保证内网用户可以访问Internet，该公司拥有2.1.1.1到2.1.1.10十个外网IPv4地址。

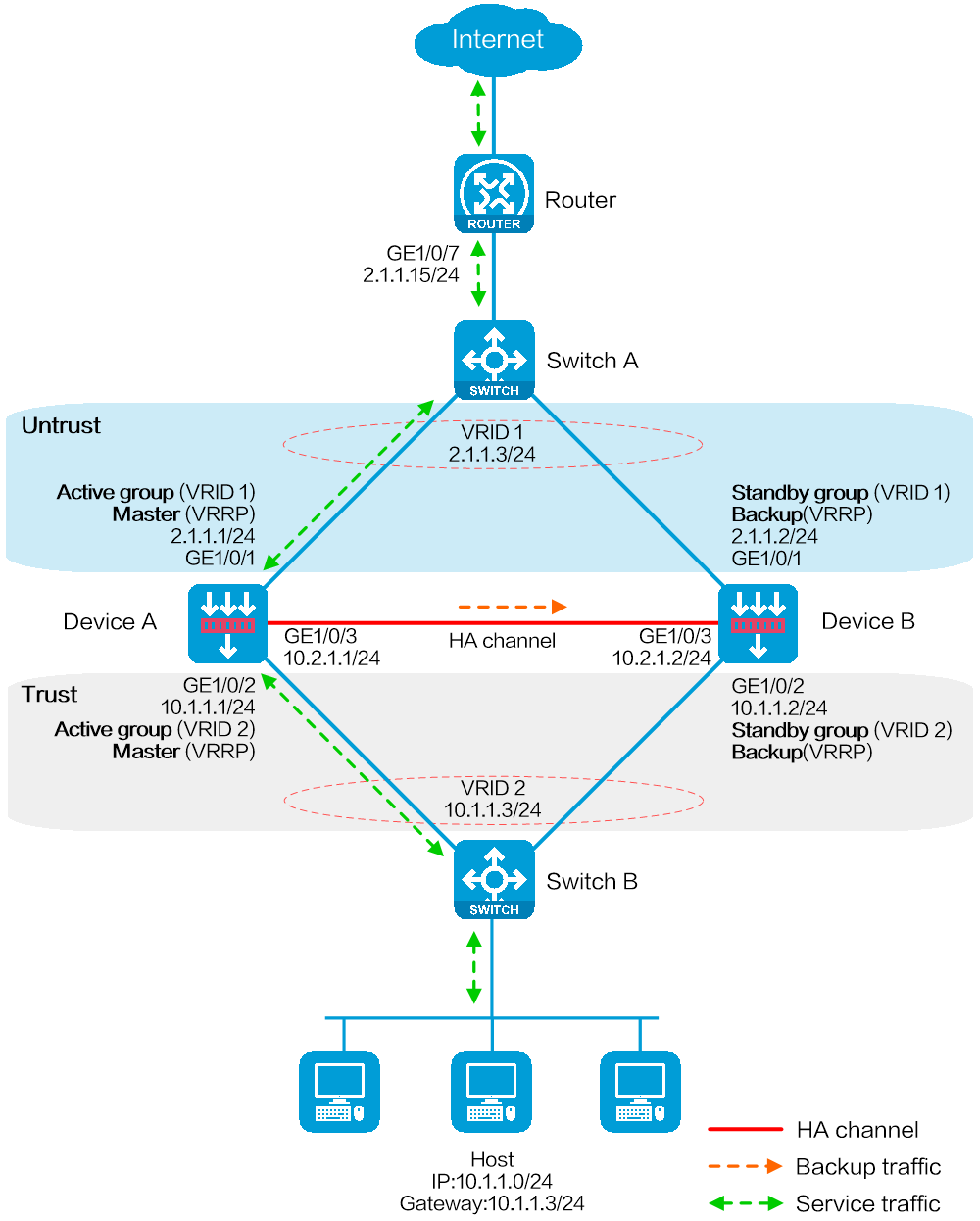

图-1 HA联动VRRP三层直连主备组网图

注意事项

在部署HA功能之前，请先保证主/备设备的硬件环境的一致和软件环境的一致。

本举例仅用以太网接口作为控制通道和数据通道接口使用。对于设备同时拥有HA接口和以太网接口的情况，建议使用HA接口作为控制通道和数据通道接口使用，这样能够更好地保护设备的安全性和稳定性。HA接口不能作为业务接口使用。

硬件环境一致

部署HA前，请先保证主/备设备硬件环境的一致，具体要求如下：

• 主/备设备的型号必须一致。

• 主/备设备上管理接口、业务接口、控制通道接口和数据通道接口需要分别使用相互独立的接口，且所使用的相关接口编号和类型必须一致。

• 主/备设备上硬盘的类型、位置和数量建议一致。未安装硬盘的设备日志存储量将远低于安装了硬盘的设备，而且部分日志和报表功能不可用。

软件环境一致

部署HA前，请先保证主/备设备软件环境的一致性，具体要求如下：

• 主/备设备的系统软件环境及其版本必须一致，如：Boot包、System包、Feature包和补丁包等等。

• 主/备设备上被授权的特征库和特性环境必须一致，如：特征库的种类，每类特征库的版本、授权时间范围、授权的资源数等等。

• 主/备设备的接口编号必须一致。

• 主/备设备之间建立HA控制通道和数据通道的接口类型、速率和编号等信息必须一致，推荐使用静态聚合接口。

• 主/备设备上聚合接口的编号、成员接口编号必须一致。

• 主/备设备相同编号的接口必须加入相同的安全域。

HA与其他特性配合使用

HA与NAT

在HA联动VRRP的组网环境中，必须将NAT相关配置（NAT策略、NAT动态转换、NAT静态转换、NAT内部服务器）与VRRP备份组进行绑定，否则NAT无法正常工作。

HA与SSL VPN

在HA组网环境中，必须在SSL VPN的”全局配置”中配置SSL VPN在双机热备中传输用户数据的端口，否则SSL VPN功能在HA组网环境中不能正常使用。

SSL VPN功能仅支持在HA+VRR的主备模式下进行可靠性部署，不支持在HA的其他主备和双主模式下进行可靠性部署。

HA与应用安全

在HA透明直连双主的非对称路径组网环境中，需要使用应用安全相关业务时，必须在应用安全的“高级配置”中开启DPI业务支持双机热备功能。否则，可能会出现应用安全业务无法准确识别和处理报文的问题。

配置步骤

此典型配置中各设备上的具体配置步骤如下。

配置Switch A

# 在Switch A上创建VLAN 10，并将连接Device A、Device B和Router的接口设置成工作在二层模式，接口链路类型为Access，并将此接口加入VLAN 10。

配置Switch B

# 在Switch B上创建VLAN 10，并将连接Device A、Device B和Host的接口设置成工作在二层模式，接口链路类型为Access，并将此接口加入VLAN 10。

配置Router

# 配置接口GigabitEthernet1/0/7的IPv4地址为2.1.1.15/24。

# 配置路由信息，去往内网流量的下一跳IPv4地址为VRRP备份组1的虚拟IPv4地址2.1.1.3，去往Internet流量的下一跳IPv4地址为出接口对端的IPv4地址。

配置Device A

基础配置

1. 配置接口的IP地址

   # 选择“网络 > 接口与VRF > 接口”，进入接口配置页面。

   # 单击接口GE1/0/1右侧的<编辑>按钮，配置如下。

   • 安全域：Untrust

   • 选择“IPv4地址”页签，配置IP地址/掩码：2.1.1.1/24

   • 其他配置项使用缺省值

   # 单击<确定>按钮，完成接口IP地址和安全域的配置。

   # 按照同样的步骤配置接口GE1/0/2，配置如下。

   • 加入到安全域：Trust

   • IP地址/掩码：10.1.1.1/24

   • 其他配置项使用缺省值

   # 按照同样的步骤配置接口GE1/0/3，配置如下。

   • IP地址/掩码：10.2.1.1/24

   • 其他配置项使用缺省值

2. 配置路由

   本举例仅以静态路由为例，若实际组网中需采用动态路由，请配置对应的动态路由协议。

   # 选择“网络 > 路由 > 静态路由 > IPv4静态路由”，单击<新建>按钮，进入新建IPv4静态路由页面。

   # 新建IPv4静态路由，并进行如下配置：

   • 目的IP地址：0.0.0.0

   • 掩码长度：0

   • 下一跳IP地址：2.1.1.15

   • 其他配置项使用缺省值

   # 单击<确定>按钮，完成静态路由的配置。

3. 配置安全策略，允许所需的业务报文通过

   此部分安全策略只需在主管理设备配置，HA组网完成后，从管理设备会自动同步这些安全策略配置信息。

   # 选择“策略 > 安全策略 > 安全策略”，单击<新建>按钮，选择新建策略，进入新建安全策略页面。

   # 新建安全策略，并进行如下配置：

   • 名称：trust-untrust

   • 源安全域：Trust

   • 目的安全域：Untrust

   • 类型：IPv4

   • 动作：允许

   • 源IPv4地址：10.1.1.0/24

   • 其他配置项使用缺省值

   # 单击<确定>按钮，完成安全策略的配置。

4. 配置安全策略，允许VRRP协议报文通过

   当HA通道断开时，使Device A与Device B之间可以交换VRRP报文，进行VRRP角色竞选，保证网络互通。

   此部分安全策略只需在主管理设备配置，HA组网完成后，从管理设备会自动同步这些安全策略配置信息。

   # 选择“策略 > 安全策略 > 安全策略”，单击<新建>按钮，选择新建策略，进入新建安全策略页面。

   # 新建安全策略，并进行如下配置：

   • 名称：vrrp1

   • 源安全域：Trust

   • 目的安全域：Local

   • 类型：IPv4

   • 动作：允许

   • 服务对象组：vrrp

   • 其他配置项使用缺省值

   # 单击<确定>按钮，完成安全策略的配置。

   # 新建安全策略，并进行如下配置：

   • 名称：vrrp2

   • 源安全域：Local

   • 目的安全域：Trust

   • 类型：IPv4

   • 动作：允许

   • 服务对象组：vrrp

   • 其他配置项使用缺省值

   # 单击<确定>按钮，完成安全策略的配置。

   # 新建安全策略，并进行如下配置：

   • 名称：vrrp3

   • 源安全域：Untrust

   • 目的安全域：Local

   • 类型：IPv4

   • 动作：允许

   • 服务对象组：vrrp

   • 其他配置项使用缺省值

   # 单击<确定>按钮，完成安全策略的配置。

   # 新建安全策略，并进行如下配置：

   • 名称：vrrp4

   • 源安全域：Local

   • 目的安全域：Untrust

   • 类型：IPv4

   • 动作：允许

   • 服务对象组：vrrp

   • 其他配置项使用缺省值

   # 单击<确定>按钮，完成安全策略的配置。

配置双机热备

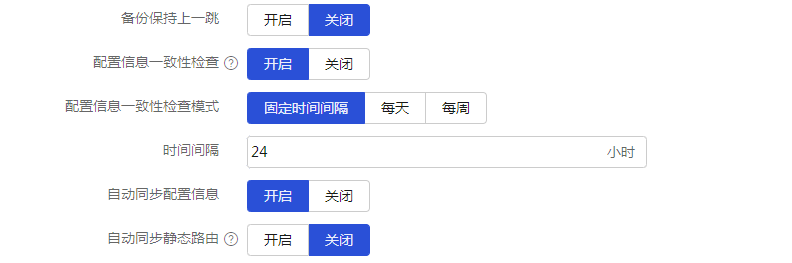

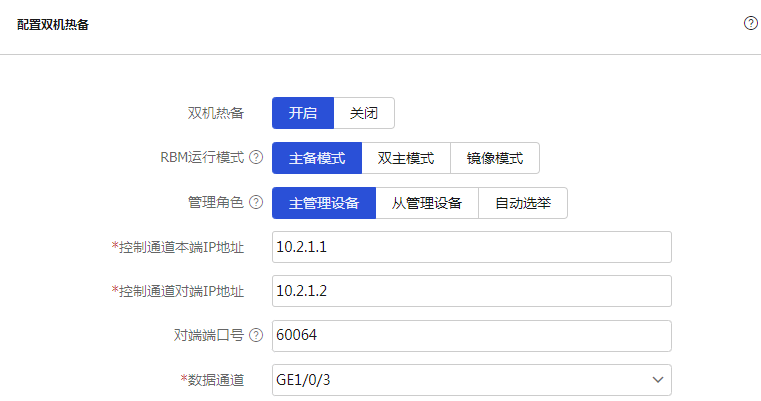

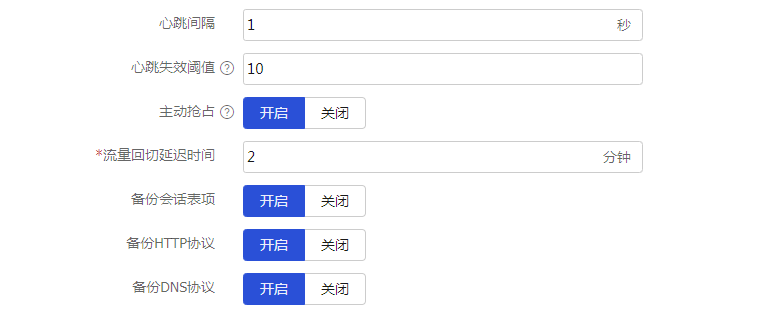

# 选择“系统 > 高可靠性 > 双机热备”，单击<配置>按钮，进入配置双机热备页面。具体配置如下图所示。

图-2 配置双机热备

# 单击<确定>按钮，完成配置。

配置HA联动VRRP

# 选择“系统 > 高可靠性 > VRRP”，单击<新建>按钮，进入新建VRRP备份组页面。具体配置如下图所示。

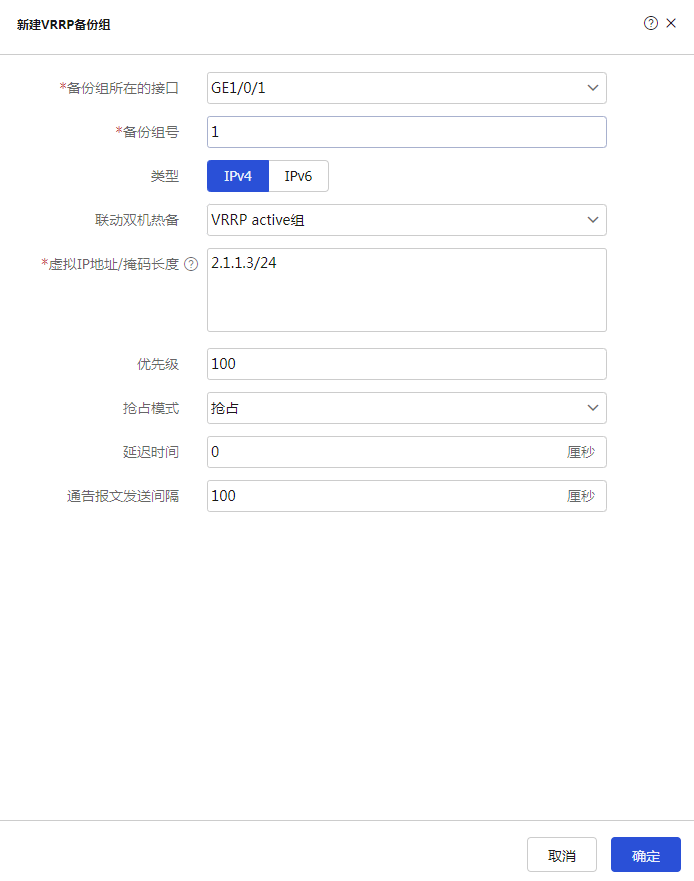

图-3 配置HA联动VRRP备份组1

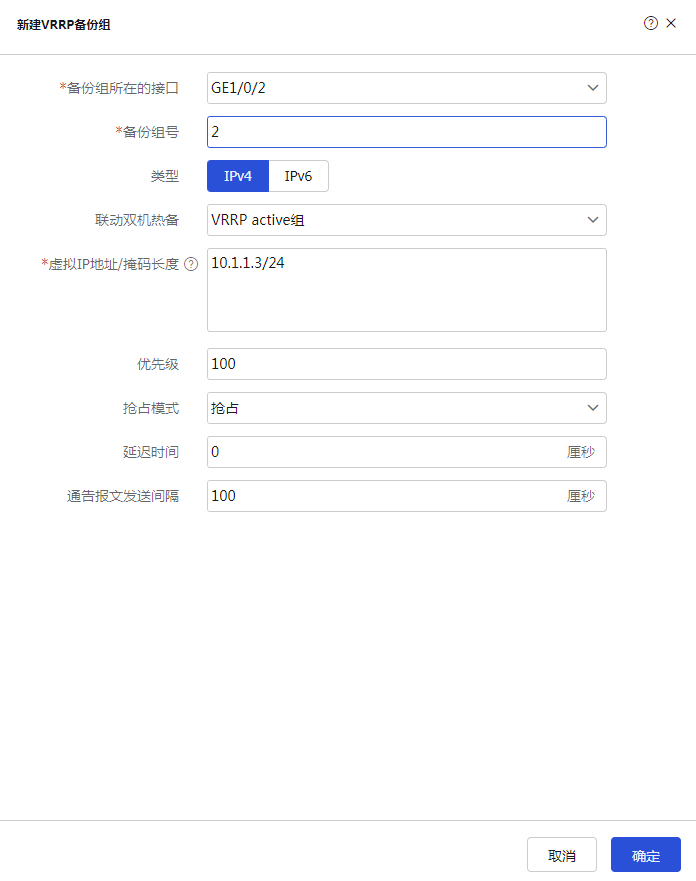

图-4 配置HA联动VRRP备份组2

# 单击<确定>按钮，完成配置。

配置NAT业务

1. 配置静态地址转换

   # 选择“策略 > 接口NAT > IPv4 > NAT静态转换”，进入NAT出方向静态地址转换页面。

   # 单击<新建>按钮，新建NAT出方向静态地址转换，配置如下图所示。

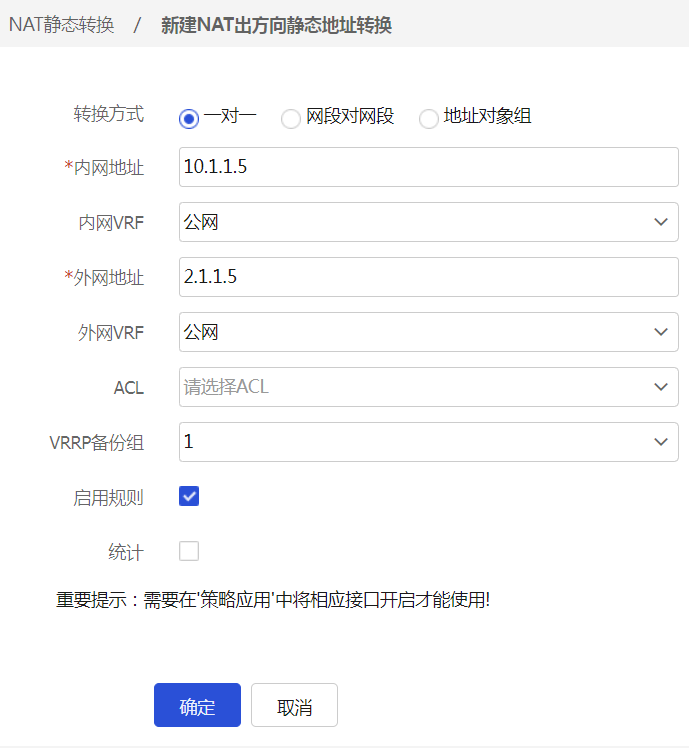

   图-5 新建NAT出方向静态地址转换



   # 单击<确定>按钮，完成NAT出方向静态地址转换配置。

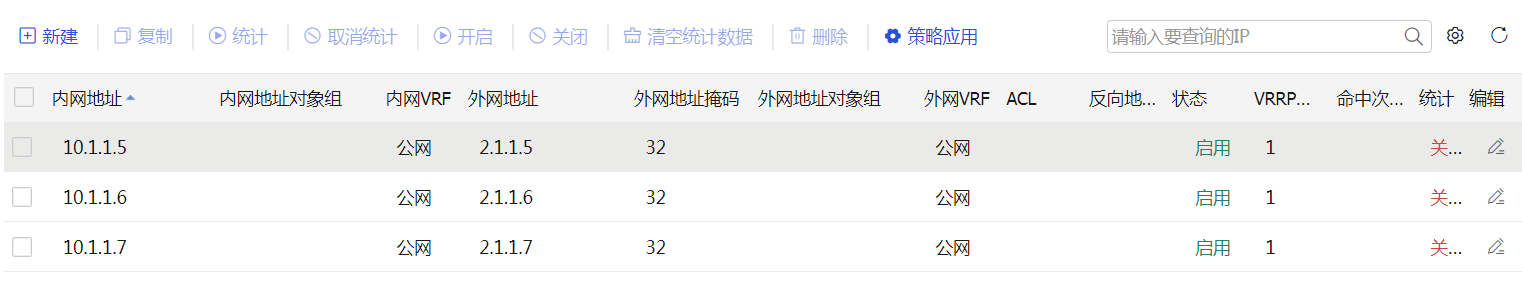

   图-6 NAT出方向静态地址转换配置



2. 应用NAT静态地址转换

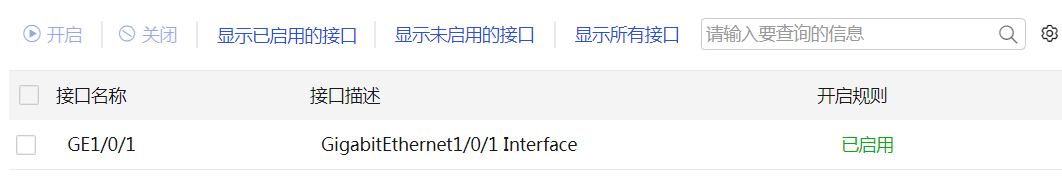

   # 选择“策略 > 接口NAT > IPv4 > NAT静态转换 > 策略应用”，勾选GE1/0/1，单击开启按钮，结果如下图所示。

   图-7 策略应用



配置安全业务

# 以上有关HA的配置部署完成后，可以配置各种安全业务。对于HA支持配置信息备份的功能模块仅需要在此主管理设备上（Device A）进行配置即可。

配置Device B

基础配置

1. 配置接口的IP地址

   # 选择“网络 > 接口与VRF > 接口”，进入接口配置页面。

   # 单击接口GE1/0/1右侧的<编辑>按钮，配置如下：

   • 安全域：Untrust

   • 选择“IPv4地址”页签，配置IP地址/掩码：2.1.1.2/24

   • 其他配置项使用缺省值

   # 单击<确定>按钮，完成接口IP地址和安全域的配置。

   # 按照同样的步骤配置接口GE1/0/2，配置如下：

   • 加入到安全域：Trust

   • IP地址/掩码：10.1.1.2/24

   • 其他配置项使用缺省值

   # 按照同样的步骤配置接口GE1/0/3，配置如下：

   • IP地址/掩码：10.2.1.2/24

   • 其他配置项使用缺省值

2. 配置路由

   本举例仅以静态路由为例，若实际组网中需采用动态路由，请配置对应的动态路由协议。

   # 选择“网络 > 路由 > 静态路由 > IPv4静态路由”，单击<新建>按钮，进入新建IPv4静态路由页面。

   # 新建IPv4静态路由，并进行如下配置：

   • 目的IP地址：0.0.0.0

   • 掩码长度：0

   • 下一跳IP地址：2.1.1.15

   • 其他配置项使用缺省值

   # 单击<确定>按钮，完成静态路由的配置。

配置双机热备

# 选择“系统 > 高可靠性 > 双机热备”，单击<配置>按钮，进入配置双机热备页面。具体配置如下图所示。

图-8 配置双机热备

# 单击<确定>按钮，完成配置。

配置HA联动VRRP

# 选择“系统 > 高可靠性 > VRRP”，单击<新建>按钮，进入新建VRRP备份组页面。具体配置如下图所示。

图-9 配置HA联动VRRP备份组1

图-10 配置HA联动VRRP备份组2

# 单击<确定>按钮，完成配置。

配置Host

# 配置Host的默认网关为VRRP备份组2的虚拟IPv4地址10.1.1.3。

验证配置

1. Host主机可以Ping通外部网络的服务器地址。

   C:\Users\abc>ping 202.38.1.5

   正在 Ping 202.38.1.5 具有 32 字节的数据:

   来自 202.38.1.5 的回复: 字节=32 时间<1ms TTL=253

   来自 202.38.1.5 的回复: 字节=32 时间<1ms TTL=253

   来自 202.38.1.5 的回复: 字节=32 时间<1ms TTL=253

   来自 202.38.1.5 的回复: 字节=32 时间<1ms TTL=253

   202.38.1.5 的 Ping 统计信息:

   数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)，

   往返行程的估计时间(以毫秒为单位):

   最短 = 0ms，最长 = 0ms，平均 = 0ms

2. 在Device上，选择“监控 > 网络与流量 > 会话列表”，查看NAT的会话信息。

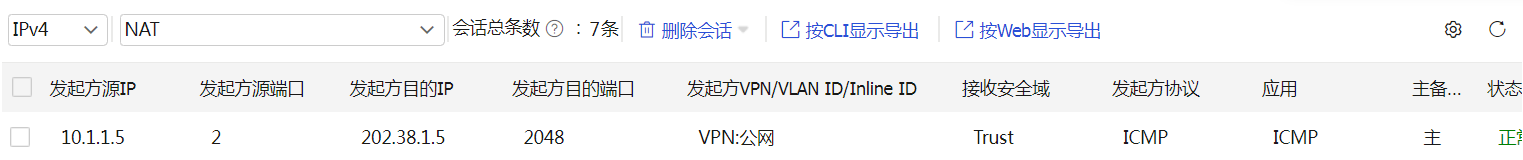

   图-11 会话列表
