问
关于H3C S5500V2-52C-EI
1天前提问
- 0关注
- 0收藏，77浏览
zhiliao_Gixe
二段
一、固件升级文件
1. 仅根据型号“H3C S5500V2 - 52C - EI”，不能确定“S5500V2_EI - CMW710 - R6823”就是其固件升级文件。
- 需要补充的信息：设备的当前软件版本号，可从命令行输入“display version”查看。
二、WEB页面划分VLAN后无法上网及正确操作
1. 故障排查思路
- 首先检查VLAN接口配置，看是否配置了正确的IP地址、子网掩码等。在命令行输入“display interface vlan - interface [vlan - id]”查看。
- 接着检查端口配置，确认端口是否加入到正确的VLAN中，在命令行输入“display port vlan”查看端口VLAN归属情况。
- 还要查看路由配置，是否有到达外部网络的路由。
2. WEB页面划分VLAN正确操作
- 登录设备WEB管理界面。
- 找到“VLAN”配置选项。
- 创建VLAN，在相应的端口设置中，将端口加入到创建好的VLAN中。
- 为VLAN接口配置IP地址等相关参数。
1. 仅根据型号“H3C S5500V2 - 52C - EI”，不能确定“S5500V2_EI - CMW710 - R6823”就是其固件升级文件。
- 需要补充的信息：设备的当前软件版本号，可从命令行输入“display version”查看。
二、WEB页面划分VLAN后无法上网及正确操作
1. 故障排查思路
- 首先检查VLAN接口配置，看是否配置了正确的IP地址、子网掩码等。在命令行输入“display interface vlan - interface [vlan - id]”查看。
- 接着检查端口配置，确认端口是否加入到正确的VLAN中，在命令行输入“display port vlan”查看端口VLAN归属情况。
- 还要查看路由配置，是否有到达外部网络的路由。
2. WEB页面划分VLAN正确操作
- 登录设备WEB管理界面。
- 找到“VLAN”配置选项。
- 创建VLAN，在相应的端口设置中，将端口加入到创建好的VLAN中。
- 为VLAN接口配置IP地址等相关参数。

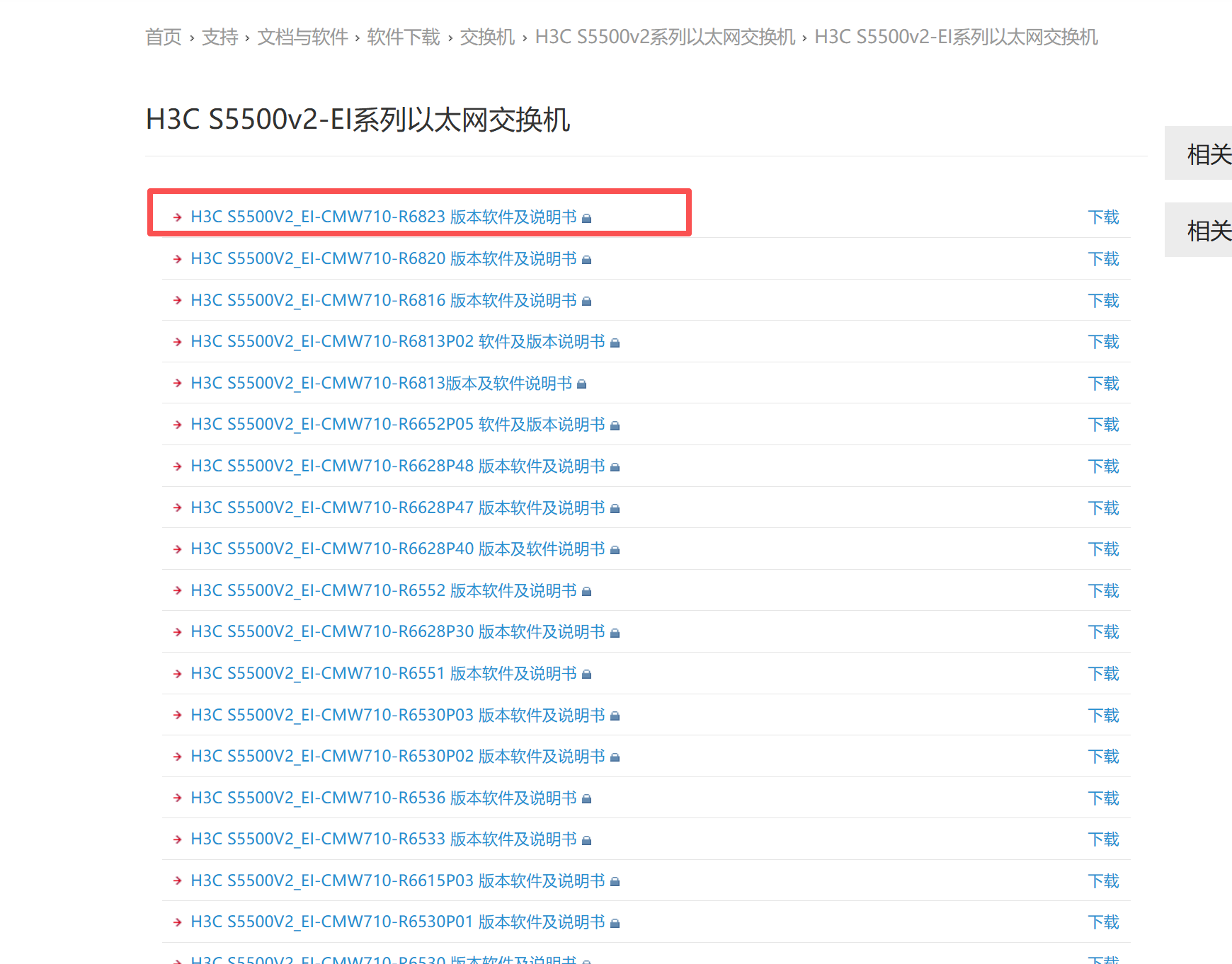

固件升级文件是这个
H3C S5500V2_EI-CMW710-R6823 版本软件及说明书
S5000PV3/5130/5150系列交换机划分VLAN方法（WEB版）
1 配置需求或说明
1.1 适用产品系列
本案例适用于如S5024PV3-EI-HPWR、S5048PV3-EI、S5120V2-52P-LI、S5120V2-28P-SI、S5130-52S-EI、S5130S-28S-EI、S5150X-16ST-EI等S5000PV3、S5120V2、S5130、S5150系列的交换机。
1.2 配置需求
公司将交换机做为核心交换机，现在需要在核心交换机上划分3个VLAN网段，部门A/B/C分别属于VLAN 5/VLAN 6/ VLAN7，通过VLAN划分避免二层广播报文的泛滥和保证通信的安全性。
2 组网图
配置步骤
3.1创建VLAN

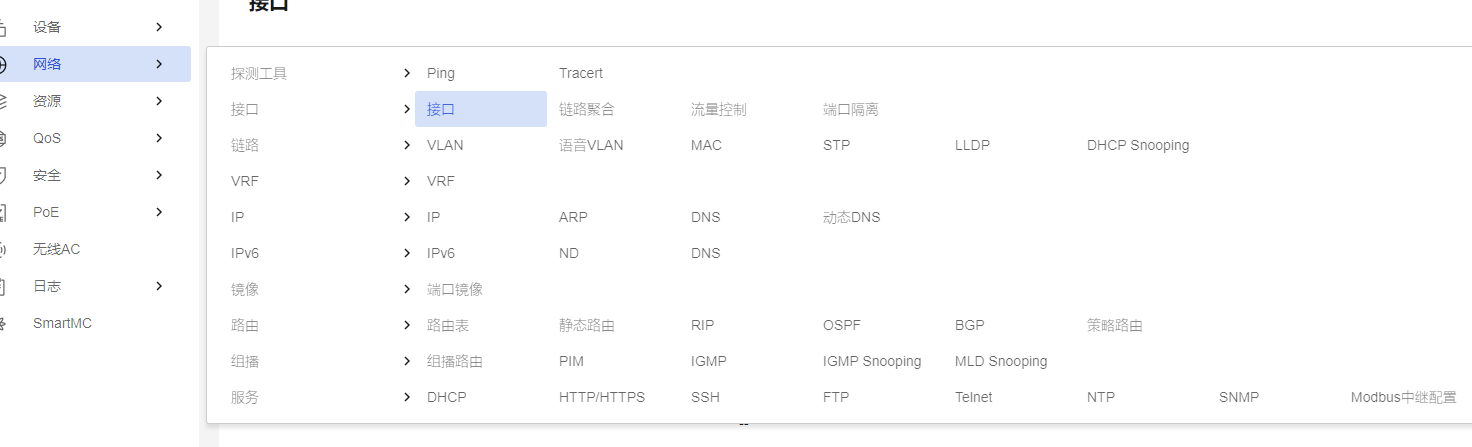

1）导航栏：网络-->服务-->VLAN
2）点击“+”新增VLAN
3）输入要新增的VLAN 5
4）新增VLAN 5之后在VLAN 5显示界面点击“->”进行编辑
5）在修改VLAN设置界面选中并点击GE1/0/5，表示把此接口加入到VLAN 5里
6）点击添加接口成功之后的示意图如下
7）在“VLAN接口IP地址”选项这里选择“指定IP地址”，并配置好VLAN接口地址192.168.5.1，掩码为255.255.255.0
8）“设备“->“配置文件” -> “保存当前配置” -> ”保存到下次启动配置文件“，然后”确定“
VLAN 6 / 7是相同的设置方法，此处不再赘述。
至此，VLAN划分的配置已经完成。
暂无评论
一、固件版本确认
S5500V2_EI-CMW710-R6823 是 S5500V2-52C-EI 的适用固件H3C。
- 该版本属于 CMW710 平台、R68xx 系列，与 S5500V2-EI 系列硬件匹配H3C。
- 升级前建议：
- 核对设备型号：
display version确认是 S5500V2-52C-EI。 - 备份当前配置：
save+ 导出配置文件。 - 升级后重启生效。
- 核对设备型号：
二、2021 年固件 Web 划分 VLAN 后无法上网的常见原因
1. 端口模式未正确设置（最常见）
- Web 界面划分 VLAN 时，未将端口设为 Access 模式，或误设为 Trunk/Hybrid。
- 表现：端口划入新 VLAN 后，仍沿用默认配置，导致二层转发异常。
2. 上联口未配置为 Trunk 并放行对应 VLAN
- 交换机与路由器 / 核心交换机互联的端口（上联口）未设为 Trunk，或未放行业务 VLAN。
- 表现：终端能获取 IP，但无法跨 VLAN 访问外网 / 网关。
3. VLANIF 接口未配置 IP 或未启用路由
- 三层交换机场景：未给业务 VLAN 配置 VLANIF 地址，或未开启
ip routing。 - 表现：同 VLAN 内互通，跨 VLAN 不通、无法访问网关。
4. Web 配置未保存 / 未生效
- 2021 年部分版本存在 Web 配置提交后未同步到 running-config 的问题。
- 表现：Web 界面显示配置成功，但命令行
display vlan查不到。
5. 缺省 VLAN 冲突
- 新 VLAN 与上联设备的 PVID 不一致，导致 Trunk 链路丢包。
三、Web 界面划分 VLAN 正确操作步骤（S5500V2-EI）
步骤 1：登录 Web 管理界面
- 浏览器输入交换机管理 IP（如 192.168.1.253），输入用户名 / 密码登录。
步骤 2：创建 VLAN
- 左侧导航：VLAN 划分 → VLAN 设置。
- 点击右上角 创建，输入 VLAN ID（如 10、20），可选填写描述。
- 点击 确定，完成 VLAN 创建。
步骤 3：配置 Access 端口（接入终端）
- 左侧导航：VLAN 划分 → 端口配置。
- 选择要划分的端口（如 GigabitEthernet1/0/1–24）。
- 端口类型 选择 Access。
- 缺省 VLAN ID 选择目标 VLAN（如 10）。
- 点击 应用，保存配置。
步骤 4：配置 Trunk 端口（上联 / 级联）
- 选择上联端口（如 GigabitEthernet1/0/48）。
- 端口类型 选择 Trunk。
- Trunk 允许通过的 VLAN：添加业务 VLAN（如 10、20），建议取消 VLAN 1（按需）。
- Trunk 缺省 VLAN ID：设为 1 或与对端一致。
- 点击 应用。
步骤 5：配置 VLANIF 接口（三层互通）
- 左侧导航：接口管理 → VLAN 接口。
- 点击 创建，选择 VLAN ID（如 10），配置 IP 地址（如 192.168.10.1/24）。
- 启用接口，点击 应用。
- 全局开启路由：系统 → IP 路由 → 开启 IP 路由（或命令行
ip routing）。
步骤 6：保存配置（关键）
- 右上角点击 保存，选择 保存到启动配置。
- 或命令行执行：bash运行
save
四、Web 配置后无法上网的排查步骤
1. 验证配置是否生效
bash
运行
display vlan brief # 查看 VLAN 与端口归属
display interface GigabitEthernet1/0/1 # 查看端口模式与 PVID
display current-configuration | include vlan # 确认配置已保存
2. 检查端口模式
- 接入端口必须是 Access + 对应 VLAN。
- 上联端口必须是 Trunk + 放行业务 VLAN。
3. 检查三层配置
bash
运行
display ip interface brief # 查看 VLANIF 接口状态与 IP
display ip routing-table # 查看路由表
- VLANIF 必须为 UP 状态，且有直连路由。
4. 测试连通性
- 同 VLAN 内：终端互 ping，验证二层互通。
- 跨 VLAN：ping VLANIF 网关，验证三层转发。
- 外网：ping 网关 / 外网地址，排查上联路由 / ACL。
5. 升级固件修复 Web 问题
- 2021 年版本 Web 配置异常，建议升级到 R6823 或更高版本，修复已知 Bug。
暂无评论
