F1000-AK9160防火墙端口映射如何设置，比如内网地址为192.168.9.100的WEB服务器，端口80，需要外网访问，端口101，有详细WEB操作步骤吗？
- 0关注
- 0收藏，82浏览
1. 进入“防火墙” - “NAT” - “端口映射”页面。
2. 点击“新建”，在“内部服务器IP地址”填写192.168.9.100，“内部服务器端口号”填写80。
3. 在“外部接口”选择连接外网的接口，“外部端口号”填写101。
4. 保存配置。
注意：在进行任何配置之前，请提前备份当前配置以防出现问题。

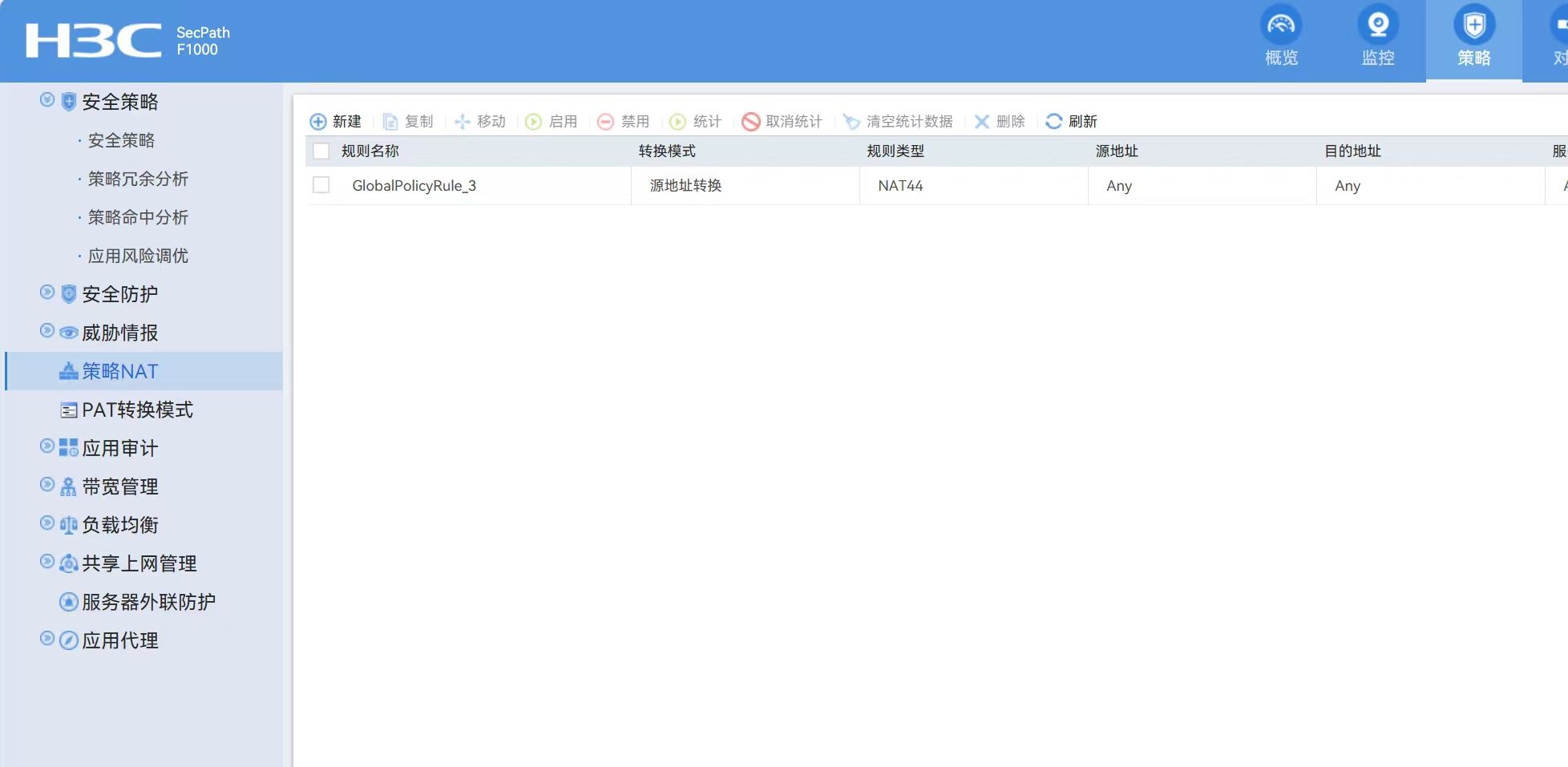

没有端口映射菜单，如图
有的 ，参考：
Web方式：外网用户通过外网地址访问内网服务器典型配置
使用版本
本举例是在F1000-AI-55的R8860版本上进行配置和验证的。
组网需求
如下图所示，公司有一台对外提供Web服务的Web Server，其地址为172.16.100.1/24，通过配置NAT内部服务器功能，外部网络主机Host可以通过公网地址200.2.2.1/24访问公司内部的Web Server。
图-1 NAT内部服务器配置组网图
/images/m230712x1z448/x_Img_x_png_12.png)
注意事项
本特性不支持与策略NAT特性混用。
配置步骤
Device配置
配置接口的IP地址和安全域
# 选择“网络 > 接口 > 接口”，进入接口配置页面。
# 单击接口GE1/0/1右侧的<编辑>按钮，配置如下。
· 安全域：Untrust
· 选择“IPv4地址”页签，配置IP地址/掩码：200.2.2.254/24
· 其他配置项使用缺省值
# 单击<确定>按钮，完成接口IP地址和安全域的配置。
# 按照同样的步骤配置接口GE1/0/2，配置如下。
· 安全域：Trust
· 选择“IPv4地址”页签，配置IP地址/掩码：172.16.100.254/24
· 其他配置项使用缺省值
# 单击<确定>按钮，完成接口IP地址和安全域的配置。
配置安全策略
# 选择“策略 > 安全策略> 安全策略”，单击<新建>按钮，选择新建策略，进入新建安全策略页面。
# 新建安全策略，并进行如下配置：
名称：Secpolicy
源安全域：Untrust
目的安全域：Trust
类型：IPv4
动作：允许
源IPv4地址：100.100.100.100
目的IPv4地址：172.16.100.1
其他配置项使用缺省值
# 单击<确定>按钮，完成安全策略的配置。
配置NAT内部服务器转换
# 选择“策略 > 接口NAT > IPv4 > NAT内部服务器 > 策略配置”。
# 单击<新建>按钮，新建NAT内部服务器，参数配置如下图所示。
图-2 新建NAT内部服务器
/images/m230712x1z448/x_Img_x_png_13.png)
# 单击<确定>按钮，完成NAT内部服务器配置。
验证配置
没有找到，策略菜单下只有策略NAT，再没有子菜单
没有找到，策略菜单下只有策略NAT，再没有子菜单
F1000-AK系列发布内部服务器的配置方法（WEB）
1 配置需求或说明
1.1 适用的产品系列
本案例适用于如F1000-AK180、F1000-AK170等F1000-AK系列的防火墙。
1.2 配置需求及实现的效果
防火墙部署在互联网出口，内网有一台OA服务器192.168.1.88通过防火墙发布了8081端口到外网，内网用户使用192.168.1.88加端口号8081可以正常访问服务器，目前需要实现外用用户通过公网地址202.1.1.100加端口号8081访问OA服务器
2 组网图
配置步骤
3 配置过程
3.1 配置内部服务器映射（端口映射）
#选择“策略”>“NAT”>“NAT内部服务器”>“策略配置”点击“新建”，“接口”选择外网口1/0/1，“协议类型”选择6（TCP协议），“外网地址”填写1/0/1接口真实地址，“外网端口”填写要发布的8081端口，“内网服务器IP地址”添加真实服务器地址，“内部服务器端口”填写8081端口
3.2 创建Untrust到Trust域间策略，放通目的地址为192.168.1.88端口为8081的访问规则。
#创建地址对象：点击“对象”>“对象组”>“IPV4地址对象组”添加IPV4地址对象。“对象”选择“主机IP地址”填入服务器IP地址192.168.1.88。
#创建服务器对象:“点击”>“对象”>“对象组”>“服务对象组”添加服务对象，“对象选择”协议类型”，“目的端口”起始终止端口均选择8081。
#创建安全策略：点击“策略”>“安全策略”新建安全策略，“源安全域”选择untrust域，“目的安全域”选择trust域，“目的IP地址”选择OA服务器地址对象，“服务”选择8081服务对象，点击“确定”完成策略配置。
4 保存配置
#在设备右上角选择“保存”选项，点击“是”完成配置。
web没有的话使用命令行
找不到，策略里面只有如图所示内容
web没有的话使用命令行
命令行
web界面里这个功能叫NAT服务器，但是大部分都没有，需要用命令行敲
不过下面这种可以用web界面来做，效果一样
命令可以，昨天通过智能客服提问试了。觉得麻烦
多谢，升级了还是不行。下面是通过智能回答给的结果：AK系列特性： AK子系列（如AK9160）的Web界面已取消接口级NAT配置，必须通过策略NAT实现（如“全局策略”或“NAT策略”模块）。 策略NAT优势：
1.1 适用的产品系列
本案例适用于软件平台为Comware V7系列防火墙：F100-X-G2、F1000-X-G2、F100-WiNet、F1000-AK、F10X0等的D045以上版本分支。
注：本案例是在F1060的Version 7.1.064, Release 9345P2416版本上进行配置和验证的。
1.2 配置需求及实现的效果
防火墙部署在互联网出口，内网有一台web服务器10.1.1.2通过防火墙发布了80端口到外网，内网用户使用10.1.1.2加端口号80可以正常访问服务器，目前需要实现外用用户通过公网地址100.1.1.1加端口号8080访问web服务器。
1 组网图
配置步骤
1 配置步骤
1.1 创建要映射到外网的端口对象组
#创建服务器对象:“点击”>“对象”>“对象组”>“服务对象组”添加服务对象，“对象选择”协议类型”，“目的端口”起始终止端口均选择8080，该端口作为外网被访问时的端口。
1.2 创建全局NAT映射策略
#创建
1.3 创建Untrust到Trust域间策略，放通目的端口为80的访问规则
#创建安全策略：点击“策略”>“安全策略”新建安全策略，“源安全域”选择untrust域，“目的安全域”选择trust域，“目的IP地址”选择新建服务器地址对象，“服务”选择新建服务对象，点击“确定”完成策略配置。
1.4 保存配置
#在设备右上角选择“保存”选项，点击“是”完成配置。
