要实现H3C ER3208G3-X路由器上两个VLAN(VLAN1和VLAN20)的互通,需从路由、端口配置、DHCP三方面排查,以下是详细分析和解决步骤:
一、核心原理:VLAN互通的前提
VLAN是逻辑隔离的广播域,不同VLAN互通需满足:
- 路由器为每个VLAN配置网关IP(即VLAN接口的IP,作为终端的默认网关);
- 路由器的路由表包含两个VLAN的网段(默认情况下,VLAN接口的直连路由会自动生成);
- 终端的默认网关必须指向对应VLAN的网关IP;
- 端口的VLAN配置(PVID、允许通过的VLAN)需与VLAN规划匹配。
二、配置检查与修正(结合截图分析)
1. VLAN接口与网关配置(关键!)

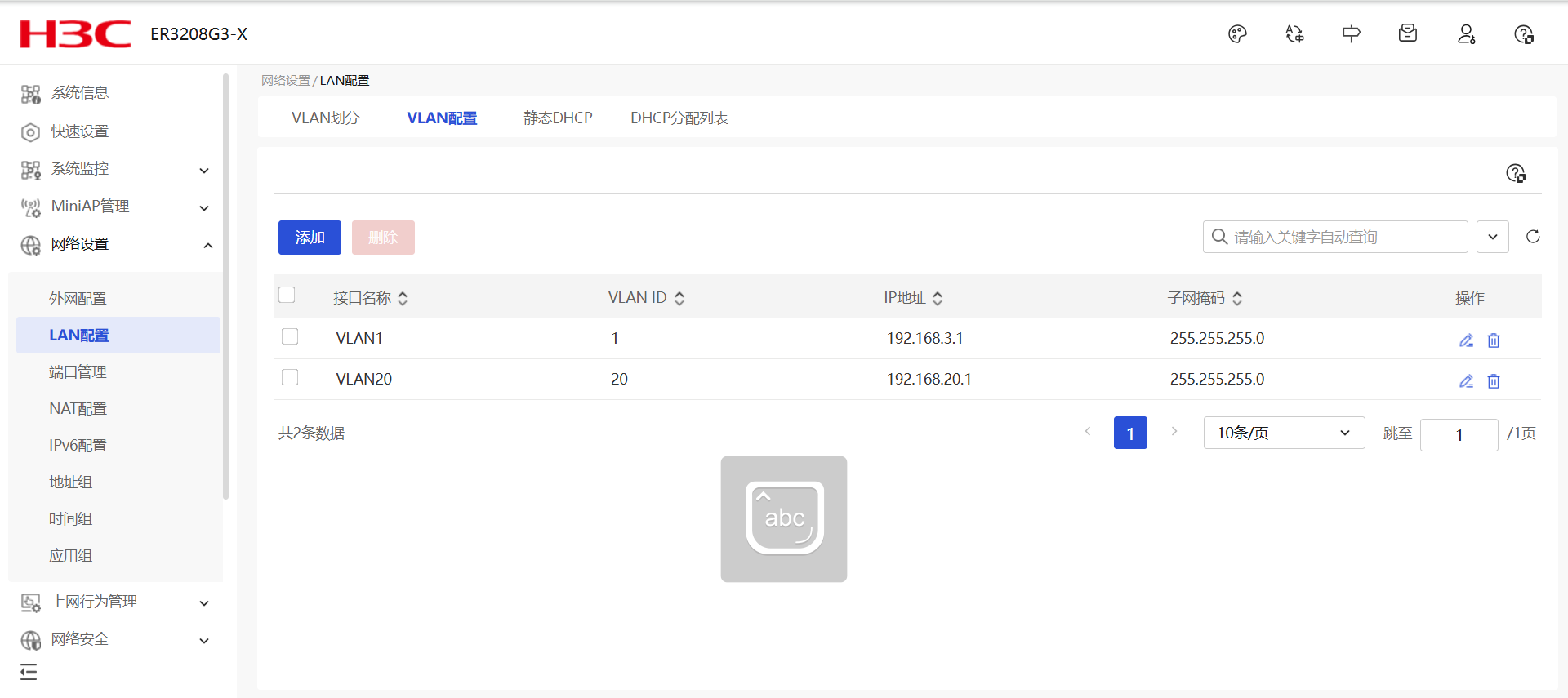

从截图1的“VLAN配置”看,VLAN1和VLAN20已配置IP:
- VLAN1:
192.168.3.1,子网掩码255.255.255.0 → 对应网段192.168.3.0/24 - VLAN20:
192.168.20.1,子网掩码255.255.255.0 → 对应网段192.168.20.0/24
需确认:
- 终端的默认网关是否分别设置为
192.168.3.1(VLAN1终端)和192.168.20.1(VLAN20终端)?- 若终端网关错误(如VLAN20终端网关设为
192.168.3.1),则无法互通。
2. 端口VLAN配置(PVID与允许通过的VLAN)

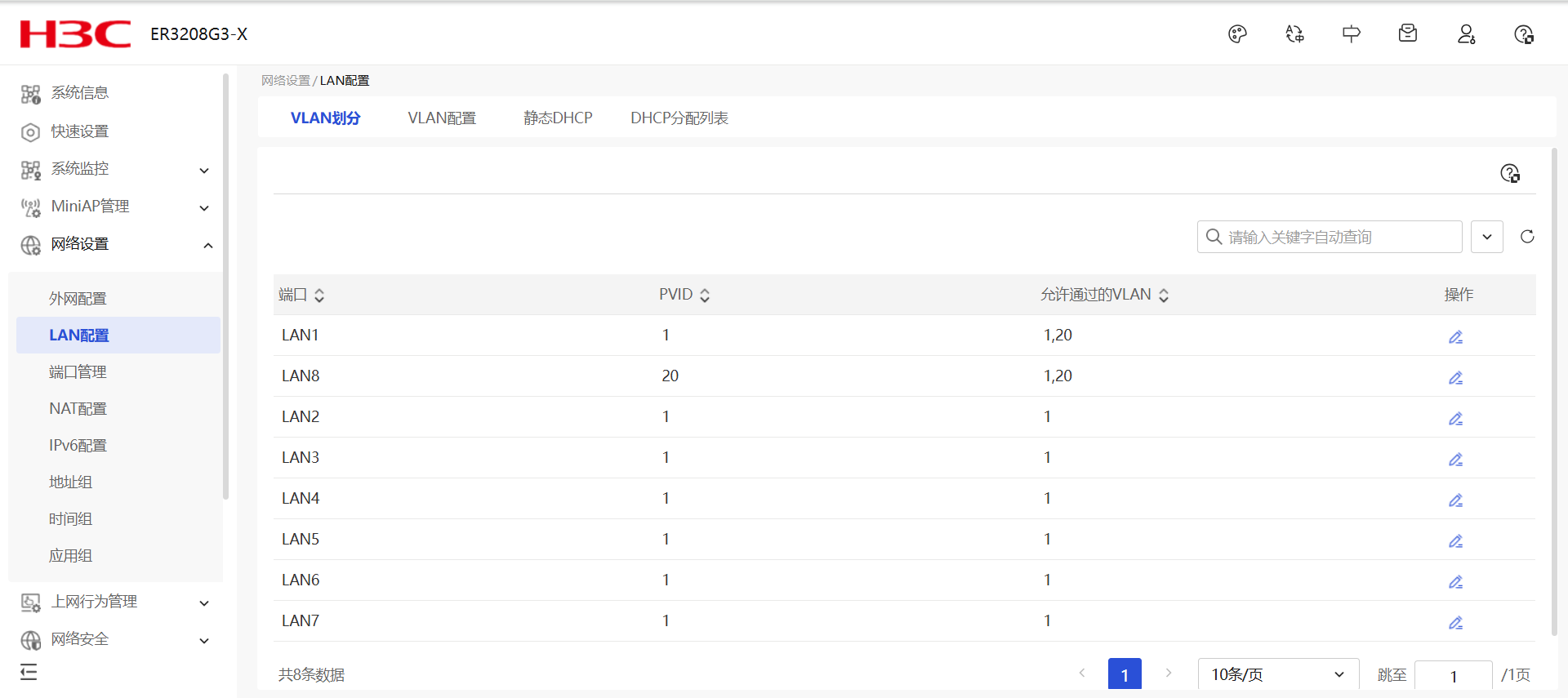

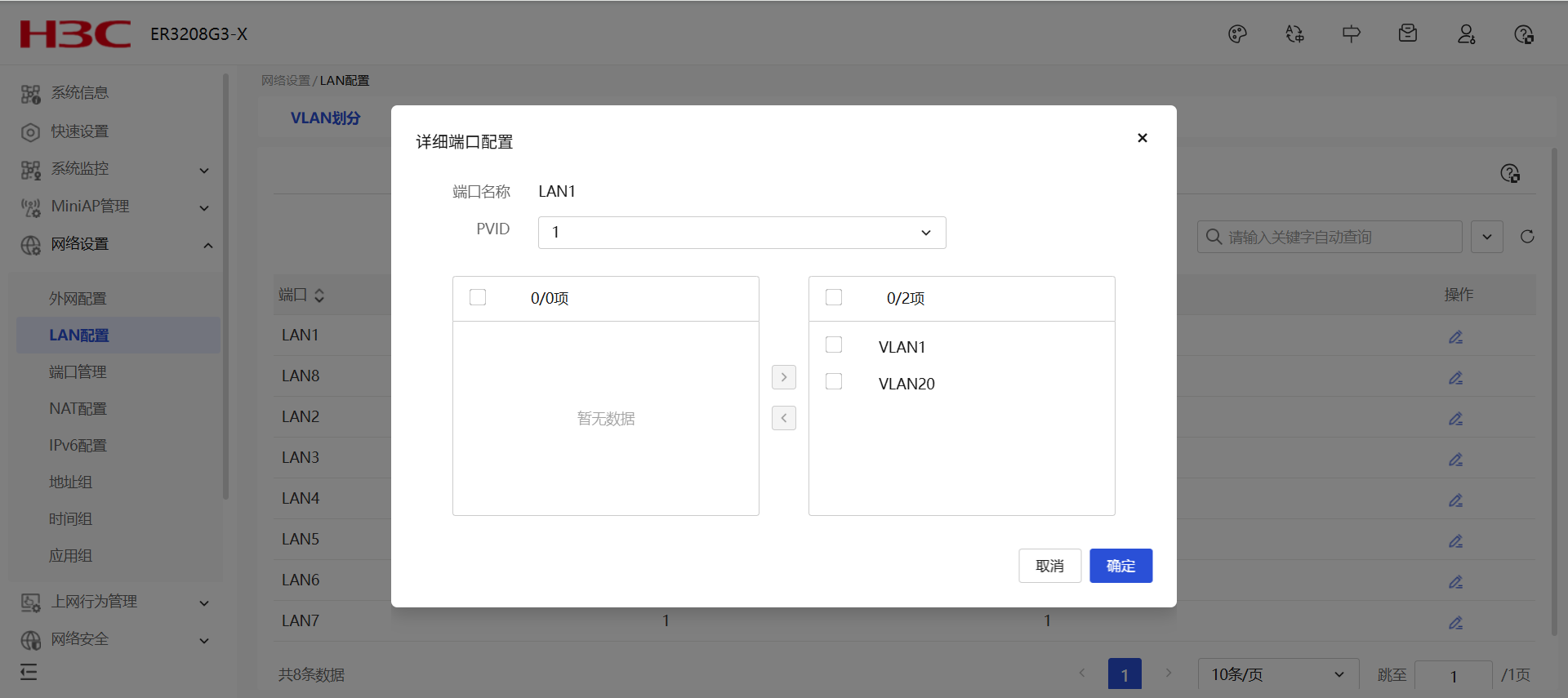

从截图2-4的“VLAN划分”看:
- LAN1端口:PVID=1,允许通过的VLAN=1,20 → 说明LAN1是Trunk端口(允许多VLAN通过)。
- LAN8端口:PVID=20,允许通过的VLAN=1,20 → 说明LAN8是Trunk端口(允许多VLAN通过)。
- 其他端口(LAN2-LAN7):PVID=1,仅允许VLAN1 → 说明这些端口是Access端口(仅属于VLAN1)。
需根据实际设备连接调整端口配置:
场景1:终端直接连路由器LAN口
- 若VLAN1终端连LAN2-LAN7:PVID=1,允许VLAN1 → 正确(Access端口,自动打VLAN1标签)。
- 若VLAN20终端连LAN8:PVID=20,允许VLAN20 → 需将LAN8的“允许通过的VLAN”改为仅
20(Access端口),或保持Trunk但终端需支持VLAN标签(一般终端不支持,建议设为Access)。
场景2:终端连交换机,交换机连路由器
- 交换机与路由器连接的端口需设为Trunk,允许VLAN1和VLAN20通过;
- 交换机上VLAN1的端口PVID=1,VLAN20的端口PVID=20。
3. DHCP配置(若终端自动获取IP)
若终端通过DHCP获取IP,需检查路由器的DHCP服务:
- 截图1中“静态DHCP”和“DHCP分配列表”需确保:
- VLAN1的DHCP网关为
192.168.3.1,分配IP范围为192.168.3.2-254; - VLAN20的DHCP网关为
192.168.20.1,分配IP范围为192.168.20.2-254。
若DHCP未正确配置,终端可能获取错误的网关,导致互通失败。
4. 路由表检查(确认直连路由存在)
登录路由器后台,查看系统监控→路由表,需包含两条直连路由:
192.168.3.0/24 via VLAN1接口(如Vlan-interface1);192.168.20.0/24 via VLAN20接口(如Vlan-interface20)。
若路由表无对应条目,需检查VLAN接口是否“启用”(截图1中VLAN配置的接口状态)。
三、故障排查步骤(按顺序操作)
确认终端网关:
- VLAN1终端(如PC1):IP
192.168.3.x,网关192.168.3.1,子网掩码255.255.255.0; - VLAN20终端(如PC2):IP
192.168.20.x,网关192.168.20.1,子网掩码255.255.255.0。
测试终端到网关的连通性:
- PC1 ping
192.168.3.1(应成功); - PC2 ping
192.168.20.1(应成功)。
测试跨VLAN连通性:
PC1 ping 192.168.20.1(路由器VLAN20的网关);
PC2 ping 192.168.3.1(路由器VLAN1的网关)。
若能ping通网关,但无法ping通对方终端(如PC1 ping PC2的IP),需检查终端的防火墙(如Windows防火墙是否允许ICMP)。
检查端口配置:
- 若VLAN20终端连LAN8,将LAN8的“允许通过的VLAN”改为仅
20(Access端口),PVID=20; - 若VLAN1终端连LAN1,将LAN1的“允许通过的VLAN”改为仅
1(Access端口),PVID=1。
