VPN透传二层数据

不行，实现不了，你站点到核心交换机走双线路，这个可行

这么典型的标准组网。。。

找个有点技术实力的代理商就行了

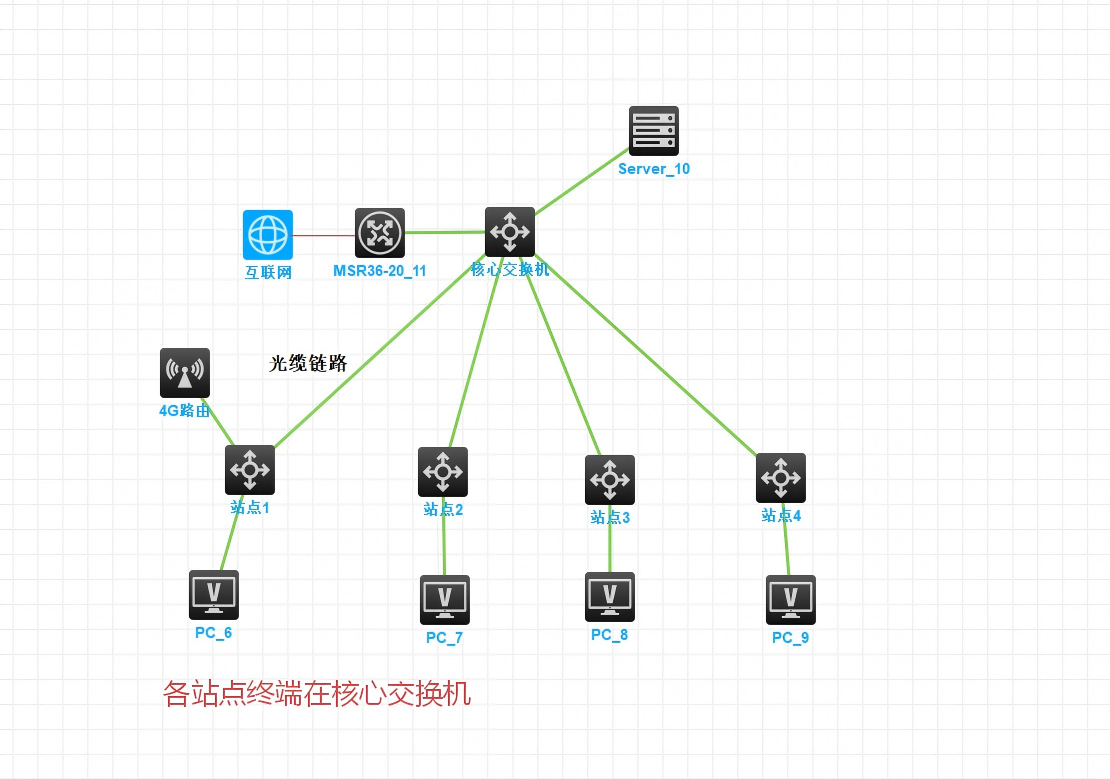

你的需求很明确，核心诉求可以概括为：在主用光纤链路中断时，通过4G + VPN链路实现冷备切换，同时保证各站点终端的网关配置（指向核心交换机）无需改变。
从拓扑和需求来看，这个方案在技术上是可行的，但需要满足几个关键设计点。

一、整体方案可行性

你设想的方案本质是 “主用光纤 + 备用4G VPN” 的链路备份架构。
关键约束是 各站点终端的网关仍在核心交换机，这意味着：

• 正常情况下，终端流量走光纤到核心交换机。

• 光纤中断时，终端流量需要能“无感知”地通过4G VPN到达核心交换机。

• 核心交换机侧需要能正确将回程流量通过4G VPN送回对应站点。

要实现这一点，不能简单用IP路由的冷备（因为终端网关IP不变，光纤断后终端发往网关的报文在本地无法被4G路由器接管），必须让4G VPN在二层或三层上模拟出“终端仍在同一个广播域内”的效果。

二、关键技术选型

1. VPN 技术选择

在核心交换机侧部署 VPN网关，各站点部署 4G路由器（支持VPN客户端），两者之间建立VPN隧道。
推荐使用 L2TP over IPsec 或 VxLAN over IPsec，原因是：

• L2TP 可以透传二层，站点终端与核心交换机处于同一二层域，终端网关无需改变。

• VxLAN 更现代，适用于大规模二层互通，但需要设备支持。

如果只想做三层备份且允许终端改网关（但你明确要求不改），则纯IPsec VPN不适用。

2. 故障检测与切换机制

因为是“冷备”，你需要明确切换触发方式和切换时间。

• 故障检测：核心交换机或站点4G路由器需要能检测光纤链路状态（例如通过BFD、接口物理状态、或与对端互联的探测）。

• 切换方式：
  在二层方案下，需要让 站点侧4G路由器 在光纤正常时 不启用VPN隧道上的桥接/转发，在光纤断后自动将本地二层流量通过VPN转发到核心交换机。
  这通常通过 VRRP + 隧道优先权 或 接口备份 + 桥接组 来实现。

3. 核心交换机侧的二层延伸

如果采用L2TP，核心交换机需作为L2TP LNS，站点4G路由器作为LAC，建立L2TP隧道后，核心交换机可将隧道接口桥接到本地VLAN中。
此时站点终端的ARP请求通过隧道到达核心交换机，网关MAC地址不变，终端完全无感知。

三、典型实现逻辑（以L2TP over IPsec为例）

站点侧（4G路由器）

• 配置4G拨号，获取公网/私网IP。

• 建立到核心交换机VPN网关的 L2TP over IPsec 隧道。

• 在光纤正常时，隧道建立但 不将LAN口桥接到隧道，或通过策略路由使流量优先走光纤。

• 通过 接口监控 检测光纤链路：
  若光纤接口down，则自动将本地VLAN的流量桥接到L2TP隧道接口（或将默认路由指向隧道）。

• 为避免MAC地址漂移，可在光纤恢复后设置 回切延时。

核心交换机侧（VPN网关）

• 部署L2TP LNS功能，为每个站点分配虚拟接口。

• 将L2TP虚拟接口桥接到对应站点的网关VLAN中。

• 配合 MAC地址认证 或 VLAN映射，保证多个站点隔离。

终端侧

• 网关IP/MAC始终为核心交换机，无任何配置变化。

• 光纤中断期间，终端发出的广播报文（如ARP）经4G→L2TP到达核心交换机，核心交换机正常响应，通信恢复。

四、需要注意的问题

1. 二层环路风险
   如果光纤恢复后，4G链路未及时拆除，可能在站点侧形成二层环路。需要通过 生成树协议（STP） 或 链路状态联动 避免。

2. 4G链路带宽与延迟
   冷备场景通常只承载关键业务，但如果多个站点共享同一核心VPN网关的带宽，需考虑限速和QoS。

3. 公网IP需求
   核心交换机侧VPN网关需要 静态公网IP，以便各站点4G路由器能够建立隧道。若核心侧无固定IP，可考虑使用SD-WAN或云VPN网关做汇聚。

4. 设备能力
   MSR36-20（你图中标注）支持L2TP、VxLAN、IPsec，可以作为LNS。站点4G路由器需同时支持L2TP客户端、IPsec、接口备份与桥接功能。
