怎样设置ipv4高级ACL规则

ACL
VLAN

2026-03-22提问

0关注
0收藏，206浏览

zhiliao_vzOLds

zhiliao_vzOLds 零段

粉丝：0人关注：0人

问题描述：

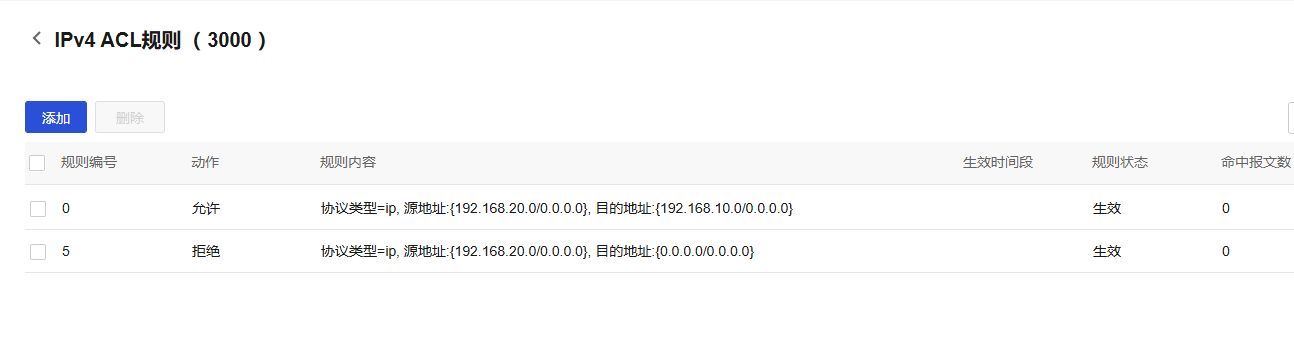

我创建了两个VLAN，现在需要VLAN20可以访问VLAN10，但是不能访问外网；VLAN10可以访问VLAN20，VLAN10可以访问外网。我该怎么正确填写下面填写后在包过滤VLAN中用ACL，提示指定的配置对象不支持对应配置，交换机型号LS-5016PV6-EI 是二层交换机。

组网及组网描述：

最佳答案

刘浩存

刘浩存七段

粉丝：9人关注：1人

您的交换机型号 H3C LS-5016PV6-EI (即 S5016PV6-EI) 虽然是一款功能较强的二层网管交换机，支持ACL（访问控制列表），但它不支持在 VLAN-interface（虚接口）上直接应用IPv4高级ACL进行包过滤。

原因：该系列交换机是二层设备。虽然它可以创建 VLAN-interface 并配置IP地址用于管理或作为简单的网关（如果开启了一些三层功能），但其硬件架构和软件版本（通常是简化版的Comware V7）通常只支持在物理端口（如 GigabitEthernet1/0/x）上应用ACL，或者仅支持特定类型的ACL（如二层ACL或简化的IPv4 ACL）。当您在Web界面尝试将高级ACL绑定到 VLAN-interface 时，系统会提示“不支持”。
解决方案：您需要将ACL规则应用到连接终端设备的物理端口上，而不是VLAN接口上。或者，如果您的网络中有上层路由器或三层交换机作为网关，最佳实践是在那个三层设备上配置ACL。

如何在 H3C S5016PV6-EI 上正确配置（方案一：在接入端口配置）

既然不能在VLAN接口配，我们就在连接电脑的物理端口上做文章。这是二层交换机实现此类控制的常用方法。

假设环境：

VLAN 10: 网段 192.168.10.0/24，连接在端口 G1/0/1 到 G1/0/8。
VLAN 20: 网段 192.168.20.0/24，连接在端口 G1/0/9 到 G1/0/16。
上行口: 连接路由器/外网的端口（假设为 G1/0/24，且该端口可能属于VLAN 10或一个独立的Uplink VLAN，此处假设路由器是默认网关）。
目标：
1. VLAN 20 (192.168.20.x) -> 允许访问 VLAN 10 (192.168.10.x)。
2. VLAN 20 (192.168.20.x) -> 禁止访问外网。
3. VLAN 10 (192.168.10.x) -> 允许访问 VLAN 20。
4. VLAN 10 (192.168.10.x) -> 允许访问外网。

配置思路：
我们需要在 VLAN 20 所连接的物理端口 上应用一个入方向 (Inbound) 的ACL。因为流量是从电脑进入交换机的。

步骤 1: 创建高级 ACL (编号 3000-3999)

我们需要创建一个ACL，它的逻辑是：

允许访问 VLAN 10 的流量。
拒绝访问外网（非 VLAN 10 和非 VLAN 20）的流量。
(隐含) 允许访问 VLAN 20 内部的流量（如果需要）。

注意：H3C ACL 默认动作通常是 deny (拒绝所有)，所以我们需要显式地 permit 允许的流量。

Web 界面操作指南：

登录 Web 界面。
找到 ACL 或安全 -> ACL 配置。
新建 IPv4 高级 ACL，编号填 3001。
添加规则：
- 规则ID: 5, 动作: 允许, 源IP: 192.168.20.0, 掩码: 0.0.0.255, 目的IP: 192.168.10.0, 掩码: 0.0.0.255。
- 规则ID: 10, 动作: 允许, 源IP: 192.168.20.0, 掩码: 0.0.0.255, 目的IP: 192.168.20.0, 掩码: 0.0.0.255。
- 不要添加允许所有的规则。
找到 端口管理 或 接口配置 -> 包过滤 (Packet Filter)。
选择端口 GigabitEthernet 1/0/9 (以及其他VLAN 20的端口)。
方向选择：入方向 (Inbound)。
绑定 ACL：选择刚才创建的 3001。
点击应用/保存。

效果验证：

VLAN 20 的电脑访问 192.168.10.x -> 匹配规则5 -> 允许。
VLAN 20 的电脑访问外网 (例如 8.8.8.8) -> 不匹配规则5和10 -> 命中默认拒绝 -> 断开。
VLAN 10 的电脑 -> 没有应用限制ACL -> 正常访问外网和VLAN 20。
方案二：在上层网关设备配置（推荐）
如果您的网络结构中有一台路由器或三层交换机作为所有 VLAN 的网关（即 VLAN 10 和 VLAN 20 的 IP 地址都配置在那台设备上，而不是这台 S5016PV6-EI 上），那么最标准、性能最好的做法是在那台三层设备上配置 ACL。
为什么推荐？

集中管理：策略在网关统一控制，不需要在每台接入交换机的每个端口上配。
性能：三层设备处理路由和ACL效率更高。
避免二层限制：彻底避开二层交换机不支持 VLAN 接口 ACL 的问题

方案二：在上层网关设备配置（推荐）

如果您的网络结构中有一台路由器或三层交换机作为所有 VLAN 的网关（即 VLAN 10 和 VLAN 20 的 IP 地址都配置在那台设备上，而不是这台 S5016PV6-EI 上），那么最标准、性能最好的做法是在那台三层设备上配置 ACL。

为什么推荐？

集中管理：策略在网关统一控制，不需要在每台接入交换机的每个端口上配。
性能：三层设备处理路由和ACL效率更高。
避免二层限制：彻底避开二层交换机不支持 VLAN 接口 ACL 的问题。

6 个回答

按时间按赞数

Super_King

Super_King 七段

粉丝：8人关注：6人

就是允许192.168.20.0 0.0.0.255 192.168.10.0 0.0.0.255 然后下一条拒绝所有调用在vlan 20 的接口就好

回复zhiliao_vzOLds:

刷新下以及清理下缓存再不行就用命令行吧

Super_King 发表时间：2026-03-22 更多>>

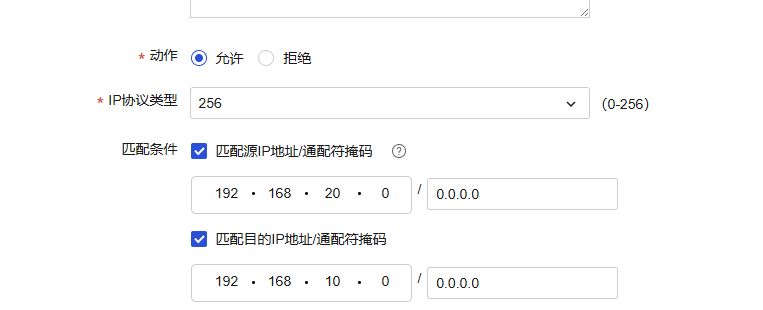

在web端我填写0.0.0.255失去焦点它自动变成0.0.0.0

zhiliao_vzOLds 发表时间：2026-03-22

回复zhiliao_vzOLds:

刷新下以及清理下缓存再不行就用命令行吧

Super_King 发表时间：2026-03-22

zhiliao_sEUyB

zhiliao_sEUyB 九段

粉丝：98人关注：11人

支持的啊怎么配置的提示不支持。

zhiliao_sEUyB

zhiliao_sEUyB 九段

粉丝：98人关注：11人

支持的啊怎么配置的提示不支持。

zhiliao_Gixe

zhiliao_Gixe 四段

粉丝：2人关注：9人

由于你的交换机是二层交换机，可能不支持直接在二层进行基于IPv4高级ACL这么复杂的操作。

如果想实现这样的访问控制，你可以考虑在连接外网的路由器或者三层交换机上配置。如果是H3C设备，在三层设备上配置高级ACL的基本步骤如下：

1. 创建高级ACL：
- 命令：`acl number 3000`（这里3000是自定义的ACL编号，可根据需求调整）。
2. 定义规则：
- 允许VLAN10访问外网：
- 如果源IP地址是VLAN10的网段（假设VLAN10的IP网段是192.168.10.0/24），目的IP为外网（0.0.0.0/0），命令如`rule 5 permit ip source 192.168.10.0 0.0.0.255 destination 0.0.0.0 0.0.0.0`。
- 允许VLAN10访问VLAN20：
- 假设VLAN20的IP网段是192.168.20.0/24，命令如`rule 10 permit ip source 192.168.10.0 0.0.0.255 destination 192.168.20.0 0.0.0.255`。
- 允许VLAN20访问VLAN10：
- 命令如`rule 15 permit ip source 192.168.20.0 0.0.0.255 destination 192.168.10.0 0.0.0.255`。
- 拒绝VLAN20访问外网：
- 命令如`rule 20 deny ip source 192.168.20.0 0.0.0.255 destination 0.0.0.0 0.0.0.0`。
3. 应用ACL到接口：
- 假设连接VLAN10的接口是GigabitEthernet1/0/1，连接外网的接口是GigabitEthernet1/0/2，在对应接口应用ACL，如`interface GigabitEthernet1/0/2`，`packet - filter 3000 inbound`（入方向应用，根据实际需求可能是出方向）。

请注意在配置前备份好原配置，并且确保你的网络拓扑结构和IP地址分配与上述假设相符，
