问
F1000-AK系列防火墙ip-mac绑定问题
1天前提问
- 0关注
- 0收藏，82浏览
最佳答案
zhiliao_Gixe
二段
F1000-AK系列支持IP-MAC绑定。问题通常在于绑定后未放行ARP或未正确配置安全策略。
排查步骤：
1. 检查绑定配置：`display arp all` 查看绑定条目状态是否为“S”静态，`display arp detection` 检查是否在正确接口开启ARP Detection。
2. 检查ARP放行：IP-MAC绑定依赖ARP Detection，需在接口下配置 `arp detection trust` 将上行口（连接光猫）设为信任口。
3. 检查安全策略：`display security-policy rule` 确认存在允许内网到外网（Untrust）的规则，且规则中未启用IP-MAC绑定过滤（如果策略中单独启用，需确保匹配）。
4. 检查路由与NAT：确认有默认路由指向光猫，并配置了正确的NAT Outbound策略。
关键配置示例（接口G1/0/1接电脑，G1/0/2接光猫）：
配置IP-MAC绑定条目
arp static 192.168.1.10 0000-1111-2222 interface GigabitEthernet 1/0/1
全局开启ARP Detection
arp detection enable
在用户接口启用ARP Detection并配置信任接口
interface GigabitEthernet 1/0/1
arp detection enable
interface GigabitEthernet 1/0/2
arp detection trust
若仅绑定电脑IP-MAC，未绑定网关（光猫）的IP-MAC，需确保上行口为信任口，否则防火墙会丢弃电脑发出的ARP请求/应答，导致无法获取网关MAC。绑定网关IP-MAC是更严格的做法，但需确保网关MAC地址准确。
请补充：设备软件版本、接口IP地址分配、以及 `display current-configuration` 中关于ARP、安全策略和接口的相关配置片段。
排查步骤：
1. 检查绑定配置：`display arp all` 查看绑定条目状态是否为“S”静态，`display arp detection` 检查是否在正确接口开启ARP Detection。
2. 检查ARP放行：IP-MAC绑定依赖ARP Detection，需在接口下配置 `arp detection trust` 将上行口（连接光猫）设为信任口。
3. 检查安全策略：`display security-policy rule` 确认存在允许内网到外网（Untrust）的规则，且规则中未启用IP-MAC绑定过滤（如果策略中单独启用，需确保匹配）。
4. 检查路由与NAT：确认有默认路由指向光猫，并配置了正确的NAT Outbound策略。
关键配置示例（接口G1/0/1接电脑，G1/0/2接光猫）：
配置IP-MAC绑定条目
arp static 192.168.1.10 0000-1111-2222 interface GigabitEthernet 1/0/1
全局开启ARP Detection
arp detection enable
在用户接口启用ARP Detection并配置信任接口
interface GigabitEthernet 1/0/1
arp detection enable
interface GigabitEthernet 1/0/2
arp detection trust
若仅绑定电脑IP-MAC，未绑定网关（光猫）的IP-MAC，需确保上行口为信任口，否则防火墙会丢弃电脑发出的ARP请求/应答，导致无法获取网关MAC。绑定网关IP-MAC是更严格的做法，但需确保网关MAC地址准确。
请补充：设备软件版本、接口IP地址分配、以及 `display current-configuration` 中关于ARP、安全策略和接口的相关配置片段。

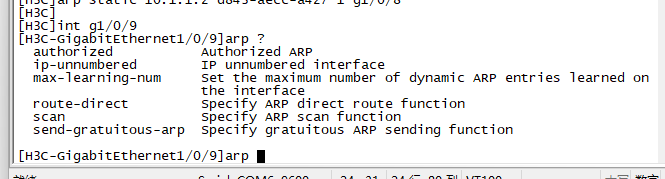

不支持arp detection enable 在用户接口启用ARP Detection并配置信任接口 interface GigabitEthernet 1/0/1 arp detection enable interface GigabitEthernet 1/0/2 arp detection trust 此命令
zhiliao_HFDYFa
发表时间：1天前
安全策略为any-any 全放开状态
zhiliao_HFDYFa
发表时间：1天前
在 H3C F1000-AK 系列防火墙上开启 IP-MAC 绑定功能后，即使正确绑定了电脑和出口网关的 IP-MAC，内网主机仍无法访问互联网（虽能 ping 通网关）。这并非该系列不支持 IP-MAC 绑定，而是 配置逻辑或网络架构理解有误 导致的。
一、F1000-AK 是否支持 IP-MAC 绑定？
完全支持！
从你提供的截图可见：
- “IP-MAC绑定功能”已勾选“开启”
- 缺省动作设为“丢弃”（这是关键！）
- 列表中已有三条绑定记录（包括两个 10.1.1.2 和一个 192.168.3.1）
说明设备本身功能正常，问题出在绑定策略的应用范围与流量路径匹配上。
二、核心问题分析
错误认知：“绑定出口网关 IP+MAC 就能让内网上网”
IP-MAC 绑定是“接入层控制”，不是“路由转发控制”
当你把防火墙的外网接口 IP（如光猫分配的公网/私网 IP）和它的 MAC 地址绑定时，这个绑定只对从外部进入防火墙的流量生效（比如防止 ARP 欺骗攻击），不影响内网主机向外发包的转发行为。
而你的内网主机（如 192.168.3.x）要访问互联网，其数据包流向是：
电脑 → 防火墙内网口 → 防火墙路由/NAT → 防火墙外网口 → 光猫 → 互联网此时，防火墙检查的是：
- 内网主机发出的数据包是否符合 IP-MAC 绑定规则？
- 如果不符合且缺省动作为“丢弃”，则直接丢包！
但注意：你绑定的是“出口网关 IP + MAC”，而不是“内网主机 IP + MAC” —— 所以内网主机的流量根本不会被允许通过！
三、为什么能 ping 通网关？
因为
ping 是 ICMP 协议，属于三层通信，只要路由可达、ACL 未拦截、NAT 正常，就能通。但 Web 浏览、DNS 解析等应用层流量可能因以下原因失败：
- IP-MAC 绑定拦截了非绑定主机的流量
- 缺少 NAT 策略或安全策略放行
- DNS 不可达或被拦截
- VRF 或 VLAN 配置错误导致路由不通
四、正确配置步骤（针对你的拓扑：光猫—防火墙—电脑）
假设：
- 内网段：192.168.3.0/24
- 防火墙内网口 IP：192.168.3.1
- 防火墙外网口 IP：由光猫 DHCP 分配（例如 192.168.1.100）
- 电脑 IP：192.168.3.100，MAC: F0-FA-C7-F5-9A-99
步骤 1：确保 IP-MAC 绑定仅应用于内网接口（重要！）
不要在全局开启 IP-MAC 绑定而不指定接口！
你应该：
- 进入「网络」→「ARP」→「IP-MAC绑定」
- 点击“新建”，选择内网接口（如 GigabitEthernet0/1）
- 添加绑定条目：
- IP: 192.168.3.100
- MAC: F0-FA-C7-F5-9A-99
- VRF: 默认（或对应业务 VRF）
- VLAN: 若使用 VLAN，请填写；否则留空或填 1
这样只有该内网接口上的流量受此绑定约束，外网接口不受影响。
步骤 2：确认缺省动作为“放行”或谨慎使用“丢弃”
如果你希望只允许绑定主机上网，其他一律禁止，则保留“丢弃”。
但如果调试阶段想先验证连通性，建议临时改为“放行”，排除绑定干扰。
步骤 3：配置 NAT 策略（必须！）
即使 IP-MAC 绑定没问题，如果没有 NAT，内网也无法访问互联网。
进入「策略」→「NAT」→「源 NAT」：
- 创建一条策略：
- 源区域：Trust（内网）
- 目的区域：Untrust（外网）
- 源地址：192.168.3.0/24
- 动作：允许并做 Easy IP（或指定外网口 IP）
步骤 4：配置安全策略（必须！）
进入「策略」→「安全策略」：
- 创建一条策略：
- 源区域：Trust
- 目的区域：Untrust
- 源地址：192.168.3.0/24
- 目的地址：any
- 服务：any（或根据需要开放 HTTP/DNS 等）
- 动作：允许
步骤 5：检查 DNS 设置
电脑需配置正确的 DNS 服务器（如 114.114.114.114 或 8.8.8.8），或者在防火墙上配置 DNS 代理。
也可在防火墙「网络」→「DNS」中启用 DNS 代理，并指向公共 DNS。
五、排查命令（CLI 方式辅助诊断）
登录防火墙 CLI：
1# 查看当前 IP-MAC 绑定表
2display arp binding all
3
4# 查看接口下是否启用了 IP-MAC 绑定
5display current-configuration interface GigabitEthernet0/1
6
7# 查看 NAT 会话
8display nat session
9
10# 查看安全策略命中情况
11display security-policy hit-count
12
13# 测试从防火墙 ping 外网
14ping 8.8.8.8 source 192.168.3.1
15
16# 查看路由表
17display ip routing-table六、常见误区总结
| 误区 | 正确做法 |
|---|---|
| 认为绑定出口网关 IP-MAC 可解决内网上网问题 | 应绑定内网主机 IP-MAC，并作用于内网接口 |
| 全局开启 IP-MAC 绑定未限定接口 | 必须在具体接口下配置绑定规则 |
| 忽略 NAT 和安全策略 | 即使绑定成功，无 NAT/策略也无法上网 |
| 缺省动作设为“丢弃”却未绑定所有合法主机 | 导致未绑定主机被静默丢弃 |
一、核心问题分析
F1000-AK 系列完全支持 IP-MAC 绑定，你现在无法上网的原因，是全局 IP-MAC 绑定的 “缺省动作 = 丢弃” 拦截了关键流量，包括：
- 防火墙自身的出口上网流量（未绑定 MAC，被丢弃）
- 电脑访问互联网时的DNS、路由、NAT 转换流量（未匹配绑定条目，被丢弃）
二、当前配置问题点
从你的截图可以看到：
- ✅ IP-MAC 绑定功能已开启
- ⚠️ 缺省动作设置为 丢弃（最关键问题）
- 📌 绑定列表里：
10.1.1.2分别绑定了 “公网 VRF” 和 “VLAN 1”192.168.3.1绑定了 “公网 VRF”
- ❌ 未绑定防火墙出口接口的 IP-MAC，也未放行 DNS、网关等基础流量
三、分步解决办法
1. 先临时恢复上网（紧急）
把缺省动作改为 “放行”，先让业务恢复：
- 进入「网络 → ARP → IP-MAC 绑定」
- 缺省动作选择 放行
- 点击「应用」并保存配置
此时所有流量恢复正常，再逐步精细化绑定。
2. 正确配置 IP-MAC 绑定（精细化安全）
当缺省动作是 “丢弃” 时，所有未绑定的 IP-MAC 对都会被拦截，必须把以下关键条目都绑定：
（1）绑定内网终端（你的电脑）
- IP：
10.1.1.2 - MAC：
D8-43-AE-CC-A4-27 - VRF / 接口：选择内网所在安全域的接口 / VLAN（不要选 “公网”）
（2）绑定防火墙出口接口（必须！）
- 找到防火墙连接光猫的出口接口 IP（比如
202.xx.xx.xx或 PPPoE 拨号 IP） - 绑定该 IP + 出口接口的 MAC 地址（可在「接口」页面查看）
- VRF：选择公网
（3）绑定网关 / DNS 服务器（必须！）
- 绑定网关 IP（光猫或运营商网关）+ 其 MAC 地址
- 绑定DNS 服务器 IP（比如
223.5.5.5、114.114.114.114）+ 其 MAC 地址
否则电脑无法解析域名、无法路由到互联网。
3. 排查命令（CLI 下验证）
如果能登录 CLI，可以执行以下命令确认状态：
bash
运行
# 查看 IP-MAC 绑定全局配置
display ip-mac binding global-config
# 查看已绑定条目
display ip-mac binding list
# 查看被丢弃的流量统计
display ip-mac binding statistics
如果看到大量
Drop 计数，说明还有未绑定的关键流量被拦截。四、避坑总结
- 不要轻易把缺省动作设为 “丢弃”：除非你已经把所有需要通信的 IP-MAC 都完整绑定，包括网关、DNS、防火墙自身接口。
- 区分 VRF / 接口：内网终端绑定到内网 VRF/VLAN，出口和公网流量绑定到 “公网” VRF，避免跨 VRF 绑定导致规则不生效。
- 先放行再收紧：先把缺省动作设为 “放行”，验证业务正常后，再逐步添加绑定条目，最后改为 “丢弃”。
五、最终验证
- 配置完成后，在电脑上执行：bash运行
ping 网关IP ping 8.8.8.8 nslookup www.baidu.com - 若都能通，再把缺省动作改为 “丢弃”，确认业务依然正常。
