问题诊断
Run灯不亮通常意味着板卡系统未能正常启动，但CPU/内存能被核心交换机读取，说明：
板卡与背板的硬件连接是通的（电源、I2C管理总线正常）
核心交换机识别到了板卡存在
板卡上的操作系统未能成功加载
结合你描述“软件版本与另一台一致”但run灯不亮，问题大概率不是硬件完全损坏，而是板卡启动过程卡住了——可能是固件加载失败、镜像文件损坏、BootROM异常，或板卡被设备隔离了。
恢复业务操作步骤
第一步：确认板卡当前运行状态
在核心交换机上执行：
第二步：尝试复位板卡
run灯开始闪烁 → 系统正在启动，等待即可
run灯仍然不亮 → 继续下一步
第三步：执行热插拔（重新安装）
在交换机上执行
reset slot 11将板卡置于离线状态拔掉防火墙板卡
等待约30秒
重新插入板卡，确保插紧到位，扳手锁紧
观察run灯变化，等待5-10分钟

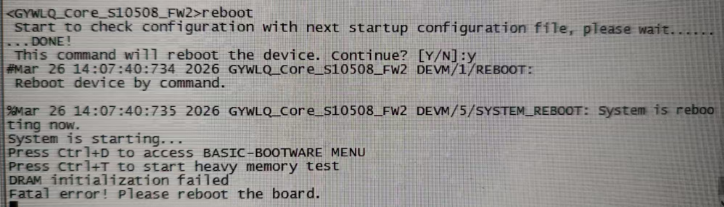

第四步：连接Console口查看启动输出
如果热插拔后run灯仍不亮，需要连接防火墙板卡自身的Console口（通常是板卡面板上的RJ45口），观察启动过程输出：
能看到启动信息但卡住 → 可尝试在BootRom菜单中重新加载系统镜像
完全没有输出 → 大概率是板卡硬件故障
输出显示镜像文件损坏 → 需通过XModem或TFTP重新灌装系统
第五步：交叉测试（排除槽位问题）
将这块新板卡插到另一台S10512的已知正常槽位（如另一框的slot 1），如果run灯正常亮起，说明原slot 11槽位有问题；如果仍然不亮，说明板卡本身有硬件故障。
结论与建议
| 情况 | 判断 | 处理方式 |
|---|---|---|
| reset后run灯亮起 | 板卡正常，只是未正常启动 | 配置业务即可恢复 |
| 热插拔后run灯亮起 | 接触问题 | 业务恢复 |
| Console有输出但启动卡住 | 镜像/配置问题 | 重新灌装系统镜像 |
| Console无输出 | 硬件故障 | 联系H3C走RMA返修流程 |
| 换槽位后正常 | 原槽位硬件问题 | 联系H3C维修机框 |
移除后，等待1分钟，重新插拔。 %Mar 24 15:30:01:976 2026 HXJH_B_S10512-1 DEVM/2/BOARD_STATE_FAULT: Board state changes to FAULT on Chassis 2 Slot 11, type is LSU1FWCEA0. %Mar 24 15:30:03:150 2026 HXJH_B_S10512-1 DEVM/3/BOARD_REMOVED: Board is removed from Chassis 2 Slot 11, type is LSU1FWCEA0. %Mar 24 15:30:15:637 2026 HXJH_B_S10512-1 IFNET/3/LINK_UPDOWN: Ten-GigabitEthernet1/0/0/2 link status is UP. %Mar 24 15:30:27:459 2026 HXJH_B_S10512-1 IFNET/3/LINK_UPDOWN: Ten-GigabitEthernet2/0/0/2 link status is UP. %Mar 24 15:30:29:491 2026 HXJH_B_S10512-1 SHELL/5/SHELL_LOGOUT: admin logged out from 172.20.1.25. %Mar 24 15:30:29:493 2026 HXJH_B_S10512-1 SSH/6/SSH_CONNECTION_CLOSE: STEL user admin (IP: 172.20.1.25) logged out because the SSH client closed the connection. %Mar 24 15:30:45:558 2026 HXJH_B_S10512-1 STP/6/STP_FORWARDING: -Chassis=1-Slot=0; Instance 0's port Ten-GigabitEthernet1/0/0/2 has been set to forwarding state. %Mar 24 15:30:45:558 2026 HXJH_B_S10512-1 STP/6/STP_DETECTED_TC: -Chassis=1-Slot=0; Instance 0's port Ten-GigabitEthernet1/0/0/2 detected a topology change. %Mar 24 15:30:57:033 2026 HXJH_B_S10512-1 STP/6/STP_FORWARDING: -Chassis=2-Slot=0; Instance 0's port Ten-GigabitEthernet2/0/0/2 has been set to forwarding state. %Mar 24 15:30:57:034 2026 HXJH_B_S10512-1 STP/6/STP_DETECTED_TC: -Chassis=2-Slot=0; Instance 0's port Ten-GigabitEthernet2/0/0/2 detected a topology change. %Mar 24 15:35:22:310 2026 HXJH_B_S10512-1 IFNET/3/LINK_UPDOWN: Ten-GigabitEthernet1/0/0/2 link status is DOWN. %Mar 24 15:35:22:623 2026 HXJH_B_S10512-1 DEVM/4/BOARD_LOADING: -Chassis=2-Slot=6; Board is loading file on Chassis 2 Slot 11. %Mar 24 15:35:22:680 2026 HXJH_B_S10512-1 IFNET/3/LINK_UPDOWN: Ten-GigabitEthernet2/0/0/2 link status is DOWN. %Mar 24 15:35:23:173 2026 HXJH_B_S10512-1 DEVM/5/LOAD_FINISHED: -Chassis=2-Slot=6; Board has finished loading file on Chassis 2 Slot 11. %Mar 24 15:35:30:178 2026 HXJH_B_S10512-1 DEVM/4/BOARD_LOADING: -Chassis=2-Slot=6; Board is loading file on Chassis 2 Slot 11. %Mar 24 15:35:33:803 2026 HXJH_B_S10512-1 DEVM/5/LOAD_FINISHED: -Chassis=2-Slot=6; Board has finished loading file on Chassis 2 Slot 11. %Mar 24 15:36:14:498 2026 HXJH_B_S10512-1 IFNET/3/LINK_UPDOWN: Ten-GigabitEthernet1/0/0/2 link status is UP. %Mar 24 15:36:24:873 2026 HXJH_B_S10512-1 DEVM/2/BOARD_STATE_FAULT: Board state changes to FAULT on Chassis 2 Slot 11, type is unknown.
%Mar 24 15:36:49:194 2026 HXJH_B_S10512-1 DEVM/5/BOARD_STATE_NORMAL: Board state changes to NORMAL on Chassis 2 Slot 11, type is LSU1FWCEA0.
估计是硬件故障了，打400看下吧
换个槽位
如果换个槽位，我原来的配置能自动带过去吗？现在是在slot11，主机slot 11，备机slot 10 这种换完槽位，配置还需要改吗？
如果换个槽位，我原来的配置能自动带过去吗？现在是在slot11，主机slot 11，备机slot 10 这种换完槽位，配置还需要改吗？
display device 看得到 CPU/Mem 只能证明电路板通电，证明不了业务系统是否启动。一、 核心判断三要素（照着看）
1. 看板卡状态（最重要）
display device检查关键点：- Status：必须是 Normal（正常）。
- 如果显示 Abnormal（异常）或 Mismatch（不匹配）：说明板卡软件版本和主机不兼容，必须升级。
2. 看虚拟系统（VSYS）状态
display vsys检查关键点：- 你的防火墙板卡是否被划分成了 VSYS（虚拟系统）？
- 如果 VSYS 状态是 inactive（未激活），管理 IP 是肯定通不了的，必须手动激活。
3. 看管理 IP 配置
interface Methan 0/0/0 (板卡管理口)或 display ip interface brief检查关键点：- 管理 IP（如 192.168.x.1）还在不在？
- 如果 IP 消失了，说明配置丢失，需要从主框备份导入。
二、 分步修复方案（按优先级）
情况 A：版本不匹配 / 软件没加载（最常见）
- 确认主框版本：
display startup查看主控板（Main Board）启动的系统文件文件名（如S10500X-CMW520-R1xxx.app）。 - 检查备框板卡：新换的板卡是否也有相同版本的软件？
display device patch或display version - 同步版本 / 重启板卡：
- 如果版本不一致，需要把主控板的系统文件拷贝到防火墙板卡上（如果是双主框架构，需确认两边都要加载）。
- 最快操作：直接拔插板卡（重启），让板卡自动加载主控上的同名文件。
- 注意：如果是全新板卡，可能自带的系统版本太旧，必须升级。
情况 B：配置同步失败（管理 IP 不通）
- 进入板卡系统：如果是多主控框，你现在可能还在主控框上。需要先切换到该板卡的视角（或直接 Console 线接板卡管理口）。
- 恢复管理 IP：进入系统视图，重新配置管理 IP（需从历史备份里找）：bash运行
interface Methan 0/0/0 ip address 192.168.xx.xx 255.255.255.0 undo shutdown - 确保 VSYS 开启：
vsys vsys_nameactivateassign interface Methan 0/0/0 to-vsys vsys_name
情况 C：License 授权问题（Run 灯灭）
- 执行
display license查看授权状态。 - 如果是
Evaluation（评估版），会有时间限制，到期后 Run 灯可能灭或业务受限，需要导入正式 License 文件。
三、 最快恢复业务流程（按这个顺序点）
- 拔插板卡：先关机拔下新卡，等 1 分钟再插上。
- 目的：让板卡重新自检，加载主控的默认系统。
- 等待 5 分钟：观察面板灯。
- STAT 灯（状态灯）变绿色常亮 = 硬件 OK。
- RUN 灯（运行灯）绿色闪烁 = 系统已启动。
- Console 登录（最稳的方式）：
- 用电脑直连板卡的 Console 口。
- 开机看启动日志。如果卡在
Loading处不动 = 版本文件缺失。 - 如果启动到了命令行，输入
display ip看管理 IP。
- 配置管理 IP：一旦能进入命令行，立刻配置管理 IP 并开通服务。
四、 总结
- 是不是坏卡？ 99% 不是。坏卡通常连 CPU 都显示不出来，或直接报 Absent。
- 为什么 Run 灯不亮？ 系统没启动成功 / License 异常。
- 为什么管理 IP 不通？ 配置没了 / VSYS 没绑定。
重新插拔了板卡，Run灯变绿色了，但是业务还是没恢复，管理ip访问不了。>dis device Chassis Slot Type State Subslot Soft Ver Patch Ver 1 11 LSU1FWCEA0 Normal 0 S10500-1208P08 None 2 11 LSU1FWCEA0 Normal 0 S10500-1208P08 None license也未涉及slot 11（防火墙板卡）的激活问题。 后续我插上console线看看卡在哪里。管理ip等配置信息不是存在核心交换上吗？防火墙板卡是额外做了一个虚拟防火墙。dis vsys 命令未识别到。
重新插拔了板卡，Run灯变绿色了，但是业务还是没恢复，管理ip访问不了。>dis device Chassis Slot Type State Subslot Soft Ver Patch Ver 1 11 LSU1FWCEA0 Normal 0 S10500-1208P08 None 2 11 LSU1FWCEA0 Normal 0 S10500-1208P08 None license也未涉及slot 11（防火墙板卡）的激活问题。 后续我插上console线看看卡在哪里。管理ip等配置信息不是存在核心交换上吗？防火墙板卡是额外做了一个虚拟防火墙。dis vsys 命令未识别到。
1. 检查板卡状态：在核心交换机上执行 `display device` 和 `display firewall version slot 11`，确认板卡状态是否为 `Normal`，并核对版本是否与整机兼容。
2. 检查板卡启动：执行 `display firewall boot-loader slot 11`，确认板卡的系统软件包是否正常，并检查主用启动文件。如果启动文件异常，需要通过主控板为板卡加载正确的防火墙软件包。
3. 加载/激活软件：如果板卡启动文件丢失或版本不匹配，需要将正确的防火墙软件包（.ipe或.bin）上传至核心交换机存储介质，并使用 `install activate feature firewall slot 11` 命令激活防火墙板卡特性。完成后使用 `install commit` 提交。
4. 重启板卡：完成软件加载或激活后，使用 `reset slot 11` 重启防火墙板卡，观察RUN灯是否正常点亮。
关键点：防火墙板卡作为独立业务引擎，需要加载并运行其专用的防火墙软件系统。仅被主控识别硬件不代表其业务系统已正常启动。请优先检查并确保其软件系统正确安装。
