arp环路排查思路

问题分析

1. 现象确认：
   • 你在设备 <HZDYW-D-3F-ACC-WiFi-146> 上 ping 对端 10.10.180.4。

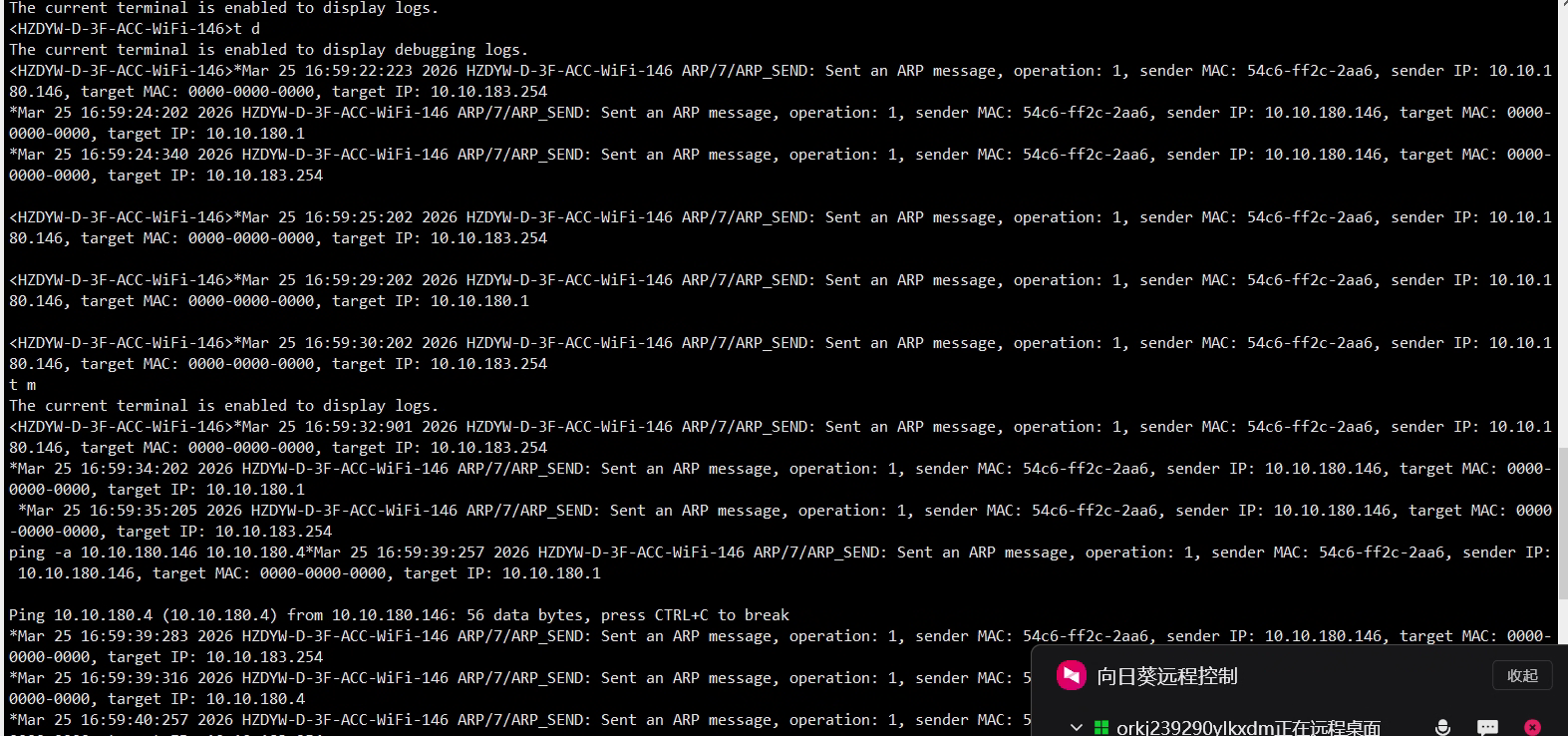

   • Debug 证据：截图3中显示了大量的 ARP_SEND 日志，且 target MAC: 0000-0000-0000。这说明设备一直在发 ARP 请求（询问“10.10.180.4 的 MAC 是多少？”），但没有收到任何 ARP Reply。
   • 表项证据：
     • 对端（核心/汇聚交换机）的 ARP 表里有你的设备（截图1：10.10.180.146 学到了 MAC）。
     • 你的设备（截图2：dis arp）里是空的，没有学到对端 10.10.180.4 的 MAC。
2. 核心矛盾：
   • 为什么对端能学到你，你却学不到对端？
   • 原因推断：对端收到了你的 ARP Request 并记录了你的 IP/MAC（所以它表里有你）。但当你 ping 对端时，对端回复 ARP Reply 给你，这个回复包没有到达你的设备。或者，对端根本不想回复你（因为没有回程路由或 ACL 拦截）。

排查步骤（按优先级）

1. 检查对端（上联交换机）的回程路由（最关键）

• 检查点：登录到对端交换机（即截图1中的设备），检查其路由表。
• 命令：display ip routing-table
• 验证：确保对端交换机有到达 10.10.180.146/32 或者该网段的路由，且出接口是你们互联的链路聚合组（LACP/聚合口）。
• 常见陷阱：如果对端是三层接口，它可能默认不响应非直连网段的 ARP，或者需要配置代理 ARP（Proxy ARP）。

2. 检查链路聚合（LACP）配置一致性

• 检查点：确认两端的 LACP 模式（主动/被动）、速率、双工、允许通过的 VLAN（Access 还是 Trunk）是否完全一致。
• 命令：在你的设备上执行 display link-aggregation verbose。
• 关键：确保聚合口状态是 Selected（选中状态）。如果对端是 Unselected，可能会导致流量不转发。

3. 检查 ACL / 安全策略（最常见原因）

• 检查点：检查对端交换机的物理接口或 VLAN 接口上是否有 inbound 方向的 ACL。
• 现象：如果对端有 ACL 拦截了 icmp 或 arp 报文，就会出现你学不到对端 MAC 的情况。
• 临时测试：尝试在对端交换机的接口上暂时取消 ACL（或增加一条 permit 规则），看能否 ping 通。

4. 检查 VLAN 配置（Access vs Trunk）

• 情况 A（Access 模式）：如果你的设备和对端都是 Access 模式，且 PVID 一致，通常没问题。
• 情况 B（Trunk 模式）：如果你的设备配置 IP 在 VLANIF 接口上，而对端是 Trunk 口，需要确保：
  1. 对端 Trunk 口允许该 VLAN 通过。
  2. 对端是否有该 VLAN 的 SVI 接口 IP？如果没有，它可能不会响应 ARP。

5. 物理层与 STP（生成树）

• 检查点：虽然业务正常，但可以检查一下生成树状态。
• 命令：display stp brief
• 现象：如果聚合口被 STP 阻塞了（Blocking 状态），会导致单向通信。

结论与建议
