HCL模拟器防火墙桥接宿主机网卡实现模拟局域网上外网的问题
- 0关注
- 0收藏，95浏览
问题描述：
HCL模拟器防火墙1060在桥接宿主机网卡实现HCL当中的模拟局域网上外网，发现三层交换机下连接的虚拟机可以ping通三层交换机管理IP、防火墙Trust接口IP、Untrust接口IP，但是却无法ping通Untrust接口的网关。确认静态路由也没有问题。最奇怪的地方是去年我照着我的实验记录是能够成功的，但是现在却不行。HCL模拟器版本也是5.10.3，也是在win11的22H2版本系统下的。请帮忙解决我这个需求。
组网及组网描述：

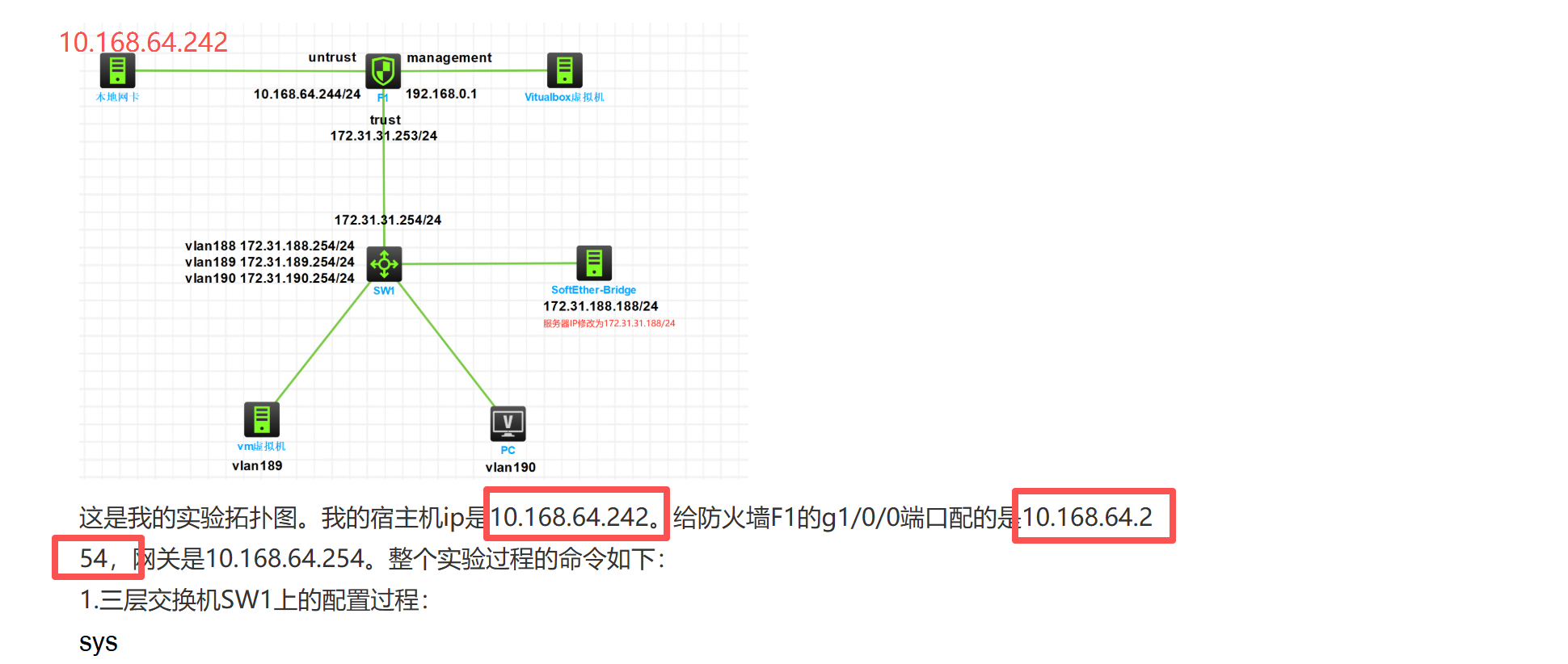

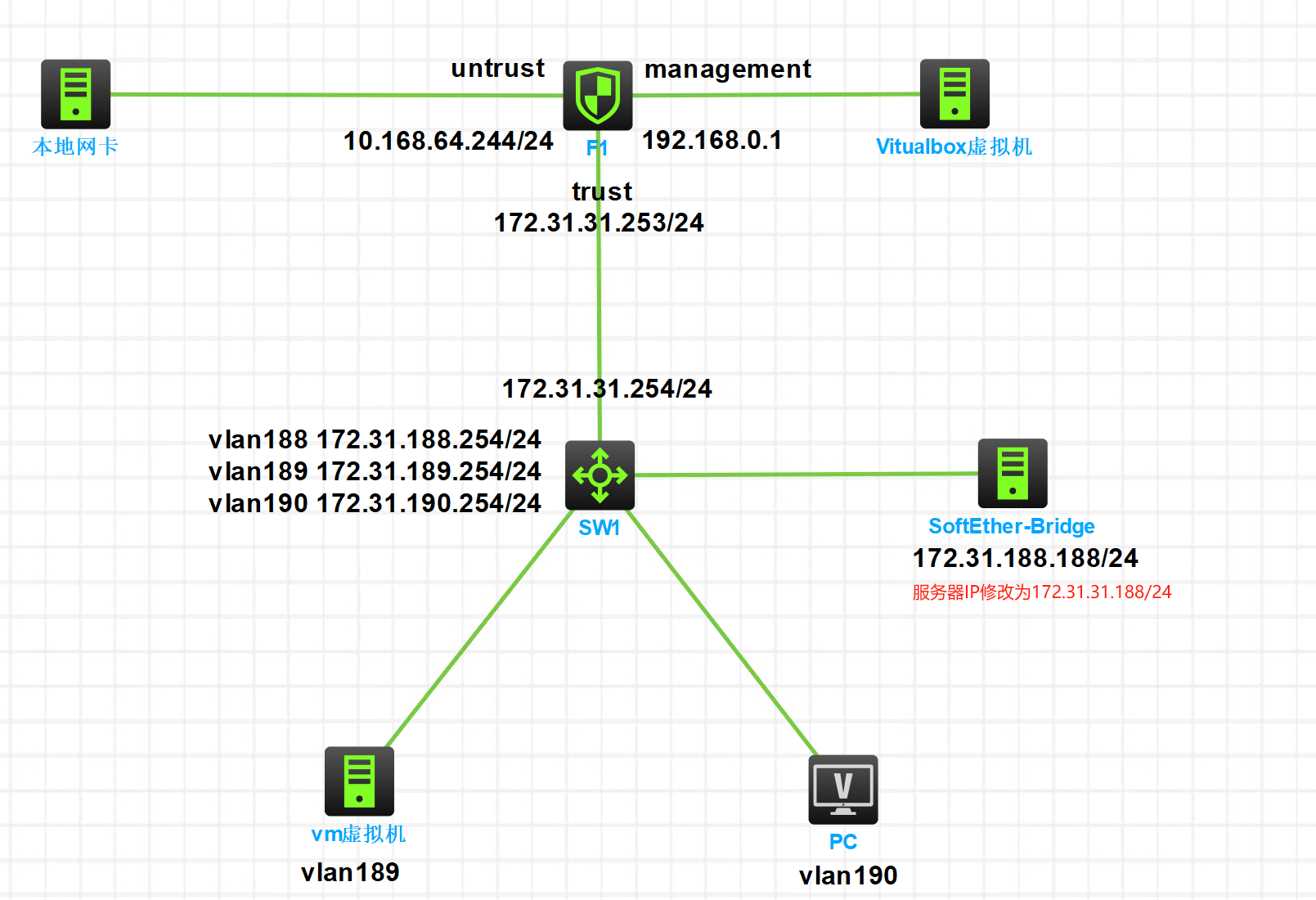

这是我的实验拓扑图。我的宿主机ip是10.168.64.242。给防火墙F1的g1/0/0端口配的是10.168.64.254，网关是10.168.64.254。整个实验过程的命令如下：
1.三层交换机SW1上的配置过程：
sys
sysname SW1
vlan 31 188 189 190
dhcp enable
dhcp server ip-pool vlan188
network 172.31.188.0 mask 255.255.255.0
address range 172.31.188.10 172.31.188.180
gateway-list 172.31.188.254
dns-list 180.76.76.76 223.5.5.5
quit dhcp server ip-pool vlan189 network 172.31.189.0 mask 255.255.255.0 address range 172.31.189.20 172.31.189.200 gateway-list 172.31.189.254 dns-list 180.76.76.76 223.5.5.5 quit dhcp server ip-pool vlan190 network 172.31.190.0 mask 255.255.255.0 address range 172.31.190.30 172.31.190.210 gateway-list 172.31.190.254 dns-list 180.76.76.76 223.5.5.5 quit int vlan 188 ip address 172.31.188.254 255.255.255.0 dhcp select server dhcp server apply ip-pool vlan188 quit int vlan 189 ip address 172.31.189.254 255.255.255.0 dhcp select server dhcp server apply ip-pool vlan189 quit int vlan 190 ip address 172.31.190.254 255.255.255.0 dhcp select server dhcp server apply ip-pool vlan190 quit int vlan 31 ip address 172.31.31.254 255.255.255.0 quit int g1/0/1 port access vlan 31 int g1/0/10 port access vlan 189 int g1/0/11 port access vlan 190 int g1/0/20 port access vlan 188 quit ip route-static 0.0.0.0 0.0.0.0 172.31.31.253 2.防火墙上的配置过程：
防火墙F1: sys sysname F1 int g1/0/1 ip address 172.31.31.253 24 quit security-zone name trust im int g1/0/1 quit display security-zone name trust acl advanced 3000 rule permit ip quit zone-pair security source any destination any packet-filter 3000 quit ip route-static 172.31.0.0 16 172.31.31.254 ##这个地方因为掩码长度若打错写成了0，最终会导致内网当中的PC无法上外网 local-user admin class manage password simple fhqpd#1122 quit int g1/0/2 ip address 192.168.0.1 24 quit security-zone name management im int g1/0/2 quit int g1/0/0 ip address 10.168.64.244 24 quit security-zone name untrust im int g1/0/0 quit security-policy ip rule 0 name local->trust description FW->SW source-zone Local destination-zone Trust action pass quit rule 1 name trust->local description SW->FW source-zone Trust destination-zone Local action pass quit rule 2 name management->local description PC->FW source-zone management destination-zone Local action pass quit rule 3 name trust->untrust description Internet source-zone trust destination-zone untrust action pass quit rule 100 name any-any quit quit ip route-static 0.0.0.0 0 10.168.64.254 nat address-group 0 address 10.168.64.244 10.168.64.244 quit int g1/0/0 nat outbound address-group 0 quit
然后现在配置完了，在虚拟机vm虚拟机上去ping三层交换机管理IP、防火墙Trust接口IP、Untrust接口IP，都是能够ping通的；但是去ping10.168.64.254根本不通。最离奇的是防火墙上的ping测试区ping10.168.64.254也是不通的。
诡异的地方在于，去年照着做是可以的，今年就不行！
1. 防火墙型号（如SecPath F1060）及软件版本。
2. 防火墙接口（如G1/0/1为Trust， G1/0/2为Untrust）的IP地址、区域绑定及物理状态。
3. 防火墙路由表：`display ip routing-table`。
4. NAT策略配置：`display nat policy`。
5. 安全策略（域间策略或对象策略）：`display security-policy rule` 或 `display zone-pair security`。
6. 三层交换机到防火墙的默认路由配置。
7. 防火墙Untrust接口网关的IP地址及可达性（在防火墙上ping该网关）。
根据现有信息，初步排查步骤：
1. 在防火墙上检查Untrust接口物理及协议状态：`display interface brief`。
2. 在防火墙上检查到Untrust网关的ARP表项：`display arp | include <网关IP>`。
3. 在防火墙上开启ICMP调试并尝试从内网ping网关，观察报文处理：`debugging ip icmp`， `terminal debugging`。
4. 检查防火墙是否有默认路由指向Untrust网关：`display ip routing-table 0.0.0.0`。
5. 检查域间策略或安全策略是否允许Trust到Untrust的ICMP流量。
6. 检查NAT策略是否配置正确，内网地址是否被正确转换。
请先确认防火墙到其Untrust网关是否可达（在防火墙命令行ping网关）。这是后续流量的基础。
你本地的网卡地址是242吧？
那你网卡地址是242，你防火墙接口地址是253.都没有254，你怎么ping的通，你把本地网卡改为254，你就能ping 通的
对的，没错。
第一优先级：检查桥接网卡兼容性（最可能的原因）
HCL模拟器桥接无线网卡存在严重兼容性问题，很多用户换成有线网卡后问题立刻解决。
快速验证方法：
查看你桥接到防火墙 G1/0/0 的是哪张网卡
在HCL中右键点击防火墙 → 配置 → 查看网卡桥接设置
确认桥接的是宿主机哪张网卡
检查该网卡类型
ipconfig /all查看对应网卡的描述，如果是 Wireless、WiFi、Intel(R) Dual Band Wireless等字样，说明是无线网卡。临时换有线网卡测试（如果有条件）
插上网线，禁用无线网卡
将防火墙 Untrust 接口的桥接网卡改为有线网卡
修改防火墙 G1/0/0 IP 为有线网卡同网段地址
重新测试 ping 网关
如果没有有线网卡，尝试以下替代方案：
在宿主机上开启网络共享或Internet 连接共享（ICS）
使用 VirtualBox 的 Host-Only 网络模式，然后在宿主机上做 NAT 转发
第二优先级：检查 Windows 防火墙和网络配置文件
Windows 更新后，防火墙规则可能会重置，阻止虚拟网卡的流量。
操作步骤：
临时关闭 Windows 防火墙测试
netsh advfirewall set allprofiles state off关闭后测试能否 ping 通网关。如果能通，说明是防火墙规则问题。# 以管理员身份运行如果关闭后通了，添加放行规则：
netsh advfirewall firewall add rule name="HCL_ARP" protocol=any dir=in action=allow localip=10.168.64.0/24netsh advfirewall firewall add rule name="HCL_ICMP" protocol=icmpv4 dir=in action=allow检查网络配置文件是否被改为“公共网络”
设置 → 网络和 Internet → 状态 → 属性
确保网络配置文件是“专用网络”而非“公共网络”
第三优先级：检查模拟器资源配置
操作方法：
关闭HCL模拟器
找到防火墙设备配置文件（通常位于 HCL 安装目录下的
device文件夹）将内存从
384调整为1024或2048重新启动HCL，加载设备，重新测试
第四优先级：检查 ARP 学习和直连通信
在防火墙和宿主机上分别检查 ARP 表：
防火墙端：
如果防火墙能学到宿主机的 MAC 地址（
10.168.64.242），说明二层链路是通的如果学不到，说明桥接链路有问题，回到第一优先级排查
如果学到的是
incomplete，说明 ARP 请求没有回应
手动添加静态 ARP（临时方案）：
第五优先级：检查 Windows 11 版本兼容性
你用的是 Windows 11 22H2，虽然有搜索结果提到 Windows 11 24H2 存在严重兼容性问题，但 22H2 也可能受到累积更新的影响。
检查方法：
运行
winver查看具体版本号如果有最近的系统更新，尝试卸载后测试
查看 HCL 官方文档确认 5.10.3 版本对 Windows 11 22H2 的支持情况
第六优先级：检查防火墙配置中的两个疑点
虽然你的配置看起来没问题，但有两点值得确认：
疑点1：网关IP配置错误
你写道：给防火墙F1的g1/0/0端口配的是10.168.64.254，网关是10.168.64.254
这是一个逻辑错误——一个接口的IP地址和网关不能相同。如果防火墙 G1/0/0 的 IP 是 10.168.64.254，那它的网关应该是另一个地址（比如 10.168.64.1），而不是自己。
请确认你的实际配置：防火墙 G1/0/0 的 IP 和默认网关应该是不同的两个 IP。
疑点2：防火墙默认禁止ping
新配置的防火墙接口默认可能禁止 ICMP 响应。虽然你配置了安全策略，但确认一下：
编辑答案
