问

两条宽带合并成一条再接入

二层链路聚合

2天前提问

0关注
0收藏，88浏览

东方

东方五段

粉丝：1人关注：2人

问题描述：

单位新接入同一运营商两条宽带，总共1500M，IP在同一网段，其中电口500M分配的IP是20.2.2.227/25，光口1G分配的IP是20.2.2.242/25和20.2.2.243/25，网关均为20.2.2.129. 现在想通过单位一台旧IPS（H3C T1060）作中间设备，将前面两条宽带合并成一条，通过万兆线接入单位深信服设备出口。请教主要在中间设备IPS上做什么配置

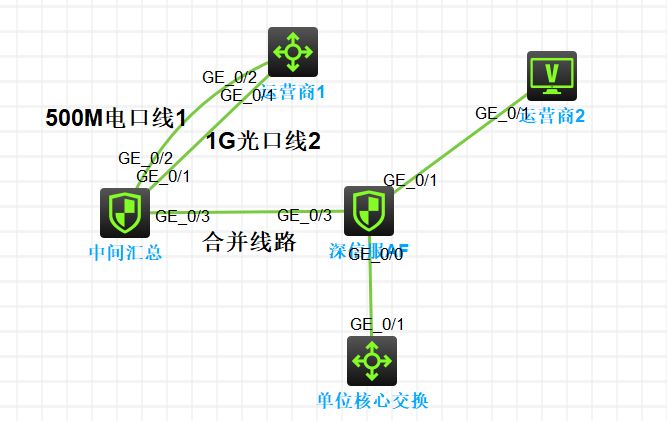

组网及组网描述：

如上

4 个回答

按时间按赞数

zhiliao_sEUyB

zhiliao_sEUyB 九段

粉丝：98人关注：11人

合并不了

需要联系运营商那面做操作。

zhiliao_Gixe

zhiliao_Gixe 四段

粉丝：2人关注：9人

刘浩存

刘浩存七段

粉丝：9人关注：1人

你的需求（同一运营商、同网段公网IP、 T1060 IPS作为中间设备叠加带宽）属于一个典型的“同网段多出口”场景。在这种架构下，无法通过常规的负载均衡实现完美的带宽叠加（例如一个下载任务跑满1500M），但可以有效提升多用户、多任务的并发总带宽，并实现链路冗余备份。

由于三条线路的网关均为 20.2.2.129，IPS无法基于网关区分流量，强制要求所有流量从同一条链路返回，因此必须采用 “源IP地址哈希” （Source IP Hash）的负载均衡策略，确保每个内网IP的流量固定从同一条链路进出。

一、连接线路并配置接口

将三条宽带线路接入IPS的三个物理接口，分别配置IP地址（T1060设备最多支持2个万兆SFP+光口，注意接口类型）：

线路	运营商分配IP	网关	建议接口	接口IP配置
电口500M	20.2.2.227/25	20.2.2.129	GE0/1	20.2.2.227/25
光口1G	20.2.2.242/25	20.2.2.129	GE0/2	20.2.2.242/25
光口1G	20.2.2.243/25	20.2.2.129	GE0/3	20.2.2.243/25

配置命令示例（WEB界面操作或命令行） ：

interface GigabitEthernet0/1

ip address 20.2.2.227 255.255.255.128
quit
interface GigabitEthernet0/2
ip address 20.2.2.242 255.255.255.128
quit
interface GigabitEthernet0/3
ip address 20.2.2.243 255.255.255.128
quit
二、配置NAT地址转换（关键难点）

由于三条线路的IP地址属于同一个子网，必须为每个接口分别配置独立的源NAT，防止IPS错误地将流量从一个接口发出而使用另一个接口的IP地址，导致回包无法正确路由。

配置命令示例：

# 接口GE0/1的源NAT

acl basic 2001
rule 0 permit source 20.2.2.227 0.0.0.0
quit
interface GigabitEthernet0/1
nat outbound 2001
quit
# 接口GE0/2的源NAT
acl basic 2002
rule 0 permit source 20.2.2.242 0.0.0.0
quit
interface GigabitEthernet0/2
nat outbound 2002
quit
# 接口GE0/3的源NAT
acl basic 2003
rule 0 permit source 20.2.2.243 0.0.0.0
quit
interface GigabitEthernet0/3
nat outbound 2003
quit
注意：这种配置要求IPS必须能够正确匹配每个接口发出的流量源IP。如果配置后业务不通，建议在H3C技术工程师指导下使用 “出方向双向NAT” （Outbound Bidirectional NAT）功能进一步优化。

三、配置负载均衡策略

在IPS上创建负载均衡动作，设置权重比例为 0.5:1:1（500M : 1G : 1G）。

配置命令示例：

loadbalance action lbaction1

type generic
forward any
link-group lg1 loadbalance link-group lg1
link ge0_1 weight 0.5
link ge0_2 weight 1
link ge0_3 weight 1
（不同软件版本命令格式可能有差异，请参考H3C官网最新的配置指导）

四、配置策略路由（源IP哈希）

创建策略路由，根据内网用户的源IP地址哈希，将流量固定分配到三条链路中的某一条。

配置命令示例：

# 创建IPv4 ACL，匹配需要负载均衡的流量

acl advanced 3000
rule 0 permit ip source 192.168.0.0 0.0.255.255
# 创建策略路由
policy-based-route pbr1 permit node 10
if-match acl 3000
apply loadbalance lbaction1
# 应用到内网侧入接口
interface GigabitEthernet0/4 （连接深信服设备的接口）
ip policy-based-route pbr1
五、开启会话同步功能

在多出口场景下，开启会话同步确保回程流量能够正确识别出口链路。

配置命令示例：

session synchronization enable

ip last-hop hold

六、配置深信服设备接收聚合流量

在深信服设备的入接口配置IP地址（例如 10.10.10.2/24），并添加去往三条宽带线路所在的 20.2.2.0/25 网段的回程静态路由，下一跳指向IPS设备LAN口IP。

深信服配置示例：

ip route 20.2.2.0 255.255.255.128 10.10.10.1

配置验证命令

# 检查接口状态和IP地址

display ip interface brief
# 检查NAT配置
display nat outbound
# 检查负载均衡状态
display loadbalance link-group lg1
# 检查策略路由
display ip policy-based-route
# 检查会话表
display session table ipv4

zhiliao_GeOM0O

zhiliao_GeOM0O 六段

粉丝：7人关注：2人

一、先明确核心需求与方案选型

你要实现的是两条同运营商、同网段宽带（500M 电口 + 1G 光口）在 H3C T1060 IPS 上做带宽聚合，合并为一条万兆链路输出到深信服 AF，核心是解决「多 WAN 接入 + 带宽叠加 + 统一出口」，同时满足 IP 同网段、网关一致的要求。

二、核心配置思路（T1060 IPS 上的关键配置）

1. 基础接口与 IP 配置（两条 WAN 口）

（1）电口 WAN1（500M，GE_0/2）

system-view

interface GigabitEthernet 0/2
 port link-mode route  # 三层路由口（IPS默认三层，若为二层需改）
 ip address 20.2.2.227 255.255.255.128  # /25掩码
 gateway 20.2.2.129  # 运营商网关
 quit

（2）光口 WAN2（1G，GE_0/4，若为万兆口则对应 XGE_0/x）

system-view

interface GigabitEthernet 0/4
 port link-mode route
 ip address 20.2.2.242 255.255.255.128  # 主IP，/25掩码
 ip address 20.2.2.243 255.255.255.128 sub  # 从IP（若运营商分配两个IP）
 gateway 20.2.2.129
 quit

关键：两条 WAN 口同属20.2.2.128/25网段，网关一致，T1060 支持多 WAN 同网段接入（需关闭 ARP 严格检查）。

2. 多 WAN 接入 + 带宽叠加（核心：ECMP 等价路由 + 策略路由）

（1）开启 ECMP（等价路由，实现带宽自动负载分担）

system-view

ip load-sharing mode ecmp  # 开启等价路由，两条WAN口路由权重一致
ip route-static 0.0.0.0 0.0.0.0 20.2.2.129  # 两条默认路由，T1060自动做ECMP负载

效果：内网流量按 5:10 比例（500M:1G）自动分配到两条 WAN 口，实现总带宽 1500M 叠加。

（2）同网段多 WAN 优化（避免 ARP 冲突）

system-view

arp anti-attack check user-bind disable  # 临时关闭ARP绑定检查（同网段多WAN）
ip local-proxy-arp enable  # 开启本地代理ARP，解决同网段多接口ARP问题

3. 出口万兆链路配置（GE_0/3，若为万兆口则 XGE_0/3）

（1）配置三层出口（对接深信服 AF 的 GE_0/3）

system-view

interface GigabitEthernet 0/3  # 万兆口对应XGE 0/3
 port link-mode route
 ip address 192.168.1.1 255.255.255.252  # 与深信服AF互联，30位掩码，仅2个可用IP
 quit
# 配置到深信服的静态路由（深信服AF互联IP为192.168.1.2）
ip route-static 192.168.1.2 255.255.255.255 GigabitEthernet 0/3

（2）配置 NAT（关键：内网流量通过两条 WAN 口做源 NAT，实现上网）

system-view

# 1. 定义内网地址段（单位核心交换过来的网段，如10.0.0.0/8）
acl number 2000
 rule permit source 10.0.0.0 0.255.255.255
 quit

# 2. 配置NAT策略，两条WAN口分别做PAT
# WAN1（GE_0/2）NAT
interface GigabitEthernet 0/2
 nat outbound 2000
 quit

# WAN2（GE_0/4）NAT
interface GigabitEthernet 0/4
 nat outbound 2000
 quit

效果：内网流量经 T1060 后，自动通过两条 WAN 口做 NAT 上网，带宽叠加。

4. 深信服 AF 侧配合配置（必须同步）

互联口配置：GE_0/3 配置 IP192.168.1.2/30，默认路由指向 T1060192.168.1.1
回程路由：配置到单位内网的静态路由，下一跳指向 T1060192.168.1.1
关闭 WAN 口多线限制：AF 上仅保留一条默认路由（指向 T1060），无需多 WAN 配置

5. 可选优化：策略路由（指定流量走特定 WAN 口）

若需部分流量走 1G 光口（如大文件下载）、部分走 500M 电口（如办公），可配置策略路由：

system-view

# 定义下载流量ACL
acl number 3000
 rule permit ip source 10.0.0.0 0.255.255.255 destination-port eq 8080
 quit

# 配置策略路由，下载流量走WAN2（GE_0/4）
policy-based-route download permit node 10
 if-match acl 3000
 apply next-hop 20.2.2.129 interface GigabitEthernet 0/4
 quit

# 应用到内网入口（GE_0/3，接收核心交换流量）
interface GigabitEthernet 0/3
 ip policy-based-route download
 quit

三、关键注意事项（避坑）

同网段多 WAN 问题：T1060 需开启ip local-proxy-arp，否则 ARP 冲突导致单 WAN 口不通
带宽叠加验证：用display ip routing-table查看两条默认路由是否 ECMP 生效，display interface查看两条 WAN 口流量是否负载
IPS 功能适配：T1060 作为 IPS，需开启入侵防御、病毒过滤等功能，同时确保 NAT / 路由不影响 IPS 检测
万兆链路兼容性：若 T1060 GE_0/3 为千兆口，需更换万兆模块 / 万兆口，否则成为带宽瓶颈
运营商限制：同运营商同网段多 IP 需确认运营商未做源 IP 校验，否则 NAT 后流量被拦截

四、一键验证命令（T1060 上执行）

plaintext

# 查看接口IP配置
display ip interface brief
# 查看ECMP路由
display ip routing-table 0.0.0.0
# 查看NAT会话
display nat session
# 查看带宽负载
display interface GigabitEthernet 0/2
display interface GigabitEthernet 0/4

五、方案总结

表格

配置模块	核心作用
多 WAN 口 IP 配置	接入两条同网段宽带
ECMP 等价路由	实现带宽自动负载叠加（总 1500M）
源 NAT 配置	内网流量通过两条 WAN 口上网
万兆出口配置	对接深信服 AF，统一出口
同网段 ARP 优化	避免多 WAN 口 ARP 冲突

感觉是最可行的方案，不过1060好像接口下没有nat outbound 命令

东方发表时间：17小时前 更多>>

感觉是最可行的方案，不过1060好像接口下没有nat outbound 命令

东方发表时间：17小时前
