evpn的rt td动态生成规则是什么
- 0关注
- 0收藏，71浏览
问题描述：
evpn环境中，vis vpn实例的rd和rt都是动态生层的，那这个的生成规则是什么
[SwitchA] vsi vpna
[SwitchA-vsi-vpna] evpn encapsulation vxlan
[SwitchA-vsi-vpna-evpn-vxlan] route-distinguisher auto
[SwitchA-vsi-vpna-evpn-vxlan] vpn-target auto
[SwitchA-vsi-vpna-evpn-vxlan] quit
# 创建VXLAN 10。
[SwitchA-vsi-vpna] vxlan 10
[SwitchA-vsi-vpna-vxlan-10] quit
[SwitchA-vsi-vpna] quit
[SwitchB] vsi vpna
[SwitchB-vsi-vpna] evpn encapsulation vxlan
[SwitchB-vsi-vpna-evpn-vxlan] route-distinguisher auto
[SwitchB-vsi-vpna-evpn-vxlan] vpn-target auto
[SwitchB-vsi-vpna-evpn-vxlan] quit
# 创建VXLAN 10。
[SwitchB-vsi-vpna] vxlan 10
[SwitchB-vsi-vpna-vxlan-10] quit
[SwitchB-vsi-vpna] quit

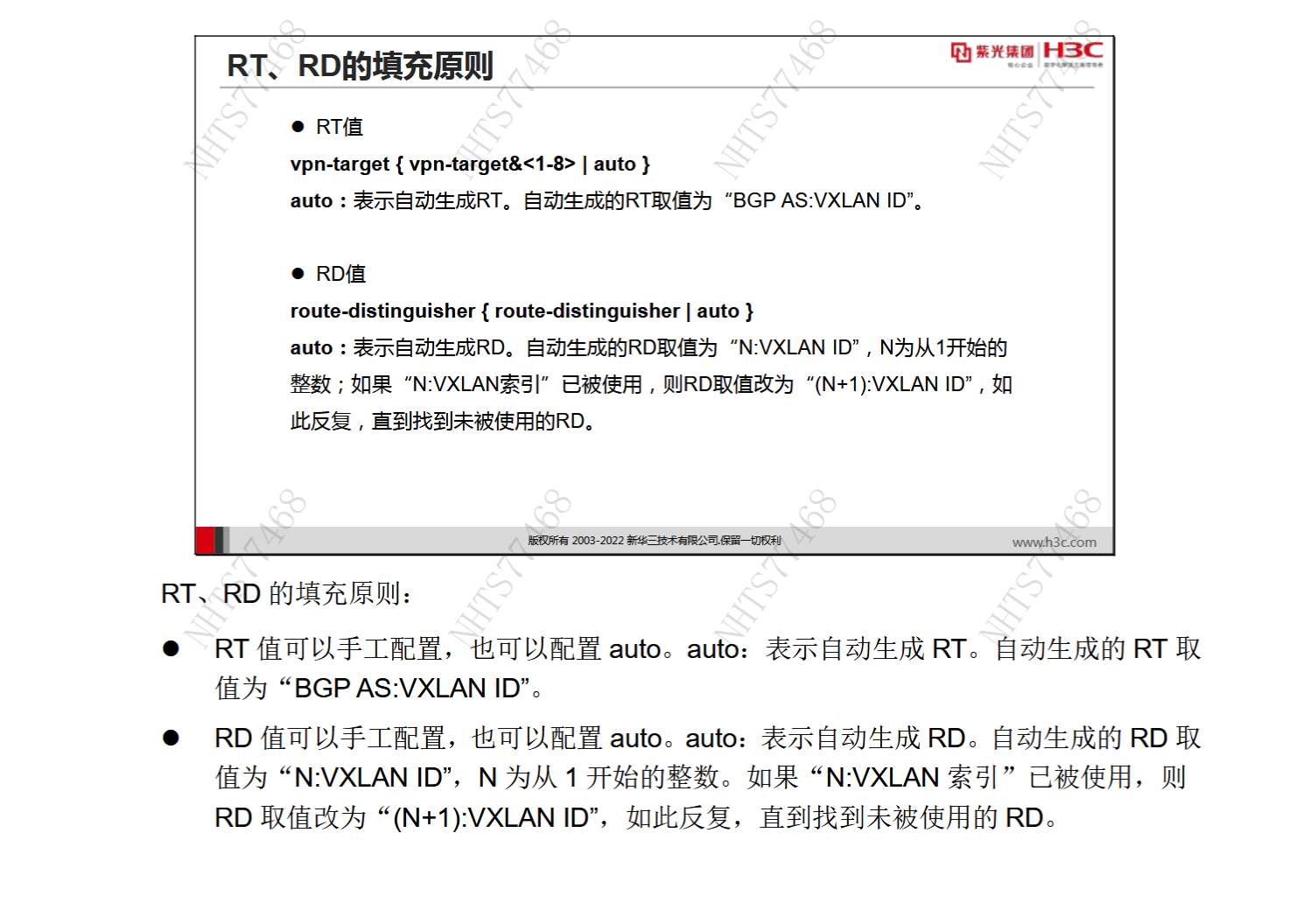

在H3C Comware V7平台的EVPN配置中，使用route-distinguisher auto和vpn-target auto命令时，RD和RT并非随机生成，而是遵循固定的算法，确保了EVPN实例在整个网络中的全局唯一性。
核心的生成规则如下：
RD (Route Distinguisher): 格式为
N:VXLAN ID。N是一个本地唯一的整数，系统从1开始自动分配，确保该VXLAN ID对应的RD在设备上是唯一的。RT (Route Target): 格式为
BGP AS号:VXLAN ID。BGP AS号是你在BGP视图下配置的本地自治系统号。
你可以通过以下方式查看设备动态生成的RD和RT的具体值：
查看配置：使用
display current-configuration configuration vsi命令。查看路由表：使用
display bgp l2vpn evpn命令，查看路由条目中的RD值。
如果你需要与采用静态RD/RT配置的对端设备进行互通，只需要将对端设备的RD/RT值配置成与H3C自动生成的值相同即可。
这是一个RD和RT生成规则的对比总结：
| 属性 | 自动生成格式 | 关键组成部分 | 作用 |
|---|---|---|---|
| RD | N:VXLAN ID | N (从1开始的本地唯一整数) | 在BGP中唯一标识EVPN实例，区分不同VSI的路由 |
| RT | BGP AS号:VXLAN ID | BGP AS号 (全局配置) | 控制EVPN路由的发布与接收，定义VPN成员关系 |
route-distinguisher auto 和 vpn-target auto 时，RD 和 RT 遵循以下固定动态生成规则：一、RT (vpn-target auto) 生成规则
BGP AS号 : VXLAN ID (VNI)- Export RT 和 Import RT 自动生成同一个值（both）
- 以你配置为例：
- VXLAN 10
- 假设 BGP AS = 65001
- 自动生成：
RT: 65001:10
二、RD (route-distinguisher auto) 生成规则
VTEP Loopback IP : VXLAN ID- 取设备上 BGP EVPN 所用的 VTEP 地址（通常是 Loopback0）
- 拼接
:VXLAN ID - 示例：
- VTEP IP = 10.1.1.1
- VXLAN 10
- 自动生成：
RD: 10.1.1.1:10
三、你配置的实际效果
vsi vpna
evpn encapsulation vxlan
route-distinguisher auto → 生成：[VTEP_IP]:10
vpn-target auto → 生成：[BGP_AS]:10
vxlan 10
四、验证命令
# 查看自动生成的 RD/RT
display evpn instance
display bgp l2vpn evpn all routing-table
五、关键点
- RT 必须全网一致：同 VNI 在不同设备上 auto 生成的 RT 必须相同（即 AS 号要一样）
- RD 只需本地唯一：不同设备同 VNI 的 RD 可以不同
- EBGP 环境建议 手动配置 RT，避免 AS 不一致导致无法互通
