环网RPR双环接线如何接
1天前提问
- 0关注
- 0收藏，78浏览
已采纳
针对4台核心交换机组RPR环网的需求，以及“0环/1环”、“东向/西向接口”是否代表光模块左右芯的疑问，答案如下：
RPR的“双环”结构，确实对应一对光纤中“一根用于发送，一根用于接收”的物理特性。数据在RPR的两个逻辑环上单向传输，最终由光纤中两根独立光纤的收发方向来承载。
RPR协议定义的“东向/西向”与光纤“左/右”芯没有直接关系，它描述的是设备在双环逻辑结构中的转发角色。
具体接法分为两个核心规则：
规则一：相邻交换机的“东/西向”接口必须交叉相连。即本设备的“东向”端口必须连接到邻居设备的“西向”端口。
规则二：物理连接遵循“收发交叉”的通用原则。无论一个物理口是作为逻辑上的“东向”还是“西向”，光纤收发器（TX）都必须连接到邻居设备对应端口的接收器（RX）上。
这里以设备A和B的接线为例（所有设备接线逻辑一致）：
| 设备 | 接口方向 | 物理光纤连接 | 对端设备 | 对端接口方向 |
|---|---|---|---|---|
| Switch A | 东向 (East) | TX → RX | Switch B | 西向 (West) |
| Switch A | 西向 (West) | RX ← TX | Switch B | 东向 (East) |
最后，不要忘记 RPR逻辑接口与物理口的绑定配置。
zhiliao_Gixe
四段
操作前提醒：提前备份所有设备当前配置，光模块需匹配波长、链路衰耗符合要求
---
接线步骤：
1. 先给每台设备2个RPR物理口配置角色：接口视图下分别执行rpr station-east（东向）、rpr station-west（西向），绑定到同一RPR逻辑口，所有设备环ID需一致。
2. 4台按环序SW1→SW2→SW3→SW4→SW1交叉接线：上一台东向口TX接下一台西向口RX，上一台东向口RX接下一台西向口TX，最终SW4东向口接回SW1西向口形成闭合环。
---
概念澄清：
东/西向是RPR接口逻辑角色，和光模块芯无直接对应；0环（内环）承载东向发送的逆时针流量，1环（外环）承载西向发送的顺时针流量，物理层按普通光口TX-RX交叉接线即可。
---
验证命令：
display rpr interface 可查看邻居状态、环运行状态，确认接线正确。
---
接线步骤：
1. 先给每台设备2个RPR物理口配置角色：接口视图下分别执行rpr station-east（东向）、rpr station-west（西向），绑定到同一RPR逻辑口，所有设备环ID需一致。
2. 4台按环序SW1→SW2→SW3→SW4→SW1交叉接线：上一台东向口TX接下一台西向口RX，上一台东向口RX接下一台西向口TX，最终SW4东向口接回SW1西向口形成闭合环。
---
概念澄清：
东/西向是RPR接口逻辑角色，和光模块芯无直接对应；0环（内环）承载东向发送的逆时针流量，1环（外环）承载西向发送的顺时针流量，物理层按普通光口TX-RX交叉接线即可。
---
验证命令：
display rpr interface 可查看邻居状态、环运行状态，确认接线正确。
暂无评论
华三 RPR 双环网（4 台交换机口字型）接线全指南
先直接回答你的核心疑问，再给完整接线方案：
一、核心概念澄清（先搞懂 0 环 / 1 环、东向 / 西向）
1. 0 环 / 1 环不是光模块的 “左右芯”，是逻辑传输方向
- 0 环（外环）：数据帧顺时针传输的逻辑环
- 1 环（内环）：数据帧逆时针传输的逻辑环
- 物理上，每段链路是双向光纤（一收一发），同时承载 0 环和 1 环的流量：
- 顺时针方向的光纤承载 0 环数据
- 逆时针方向的光纤承载 1 环数据
2. 东向 / 西向端口的定义（华三官方标准）
表格
| 端口类型 | 0 环（外环 / 顺时针） | 1 环（内环 / 逆时针） |
|---|---|---|
| 东向端口（绿点） | 发送数据帧 | 接收数据帧 |
| 西向端口（黄点） | 接收数据帧 | 发送数据帧 |
简单记：
- 东向 = 0 环发、1 环收
- 西向 = 0 环收、1 环发
- 本质是逻辑角色，不是物理端口的 “左右”，但接线时必须严格遵循收发对应。
二、4 台交换机口字型（环形）接线步骤（华三标准方案）
1. 前期准备
- 4 台核心交换机，每台配置 2 个 RPR 专用接口（东向、西向，可在设备上通过命令 / 面板标识确认）
- 双向光纤链路（每段 2 芯，一收一发），光模块速率 / 型号一致
- 拓扑规划：4 台设备按顺时针编号为 A→B→C→D→A，形成闭环
2. 接线规则（核心！）
必须遵循：东对西、西对东，收发对应，形成双向闭环
- 每台交换机的东向端口，连接下一个节点（顺时针方向）的西向端口
- 每台交换机的西向端口，连接上一个节点（逆时针方向）的东向端口
3. 4 台设备具体接线（口字型）
表格
| 设备 | 东向端口（0 环发 / 1 环收） | 连接对象 | 西向端口（0 环收 / 1 环发） | 连接对象 |
|---|---|---|---|---|
| A | 连接 B 的西向端口 | B | 连接 D 的东向端口 | D |
| B | 连接 C 的西向端口 | C | 连接 A 的东向端口 | A |
| C | 连接 D 的西向端口 | D | 连接 B 的东向端口 | B |
| D | 连接 A 的西向端口 | A | 连接 C 的东向端口 | C |
4. 物理光纤收发对应（避免接反）
每段链路的 2 芯光纤，必须严格对应收发：
- 以 A→B 链路为例：
- A 的东向端口（发 0 环、收 1 环） → 光纤 TX（发） → B 的西向端口（收 0 环、发 1 环）RX（收）
- B 的西向端口（发 1 环、收 0 环） → 光纤 TX（发） → A 的东向端口（收 1 环、发 0 环）RX（收）
- 所有链路都按此规则，确保 0 环顺时针、1 环逆时针的逻辑方向。

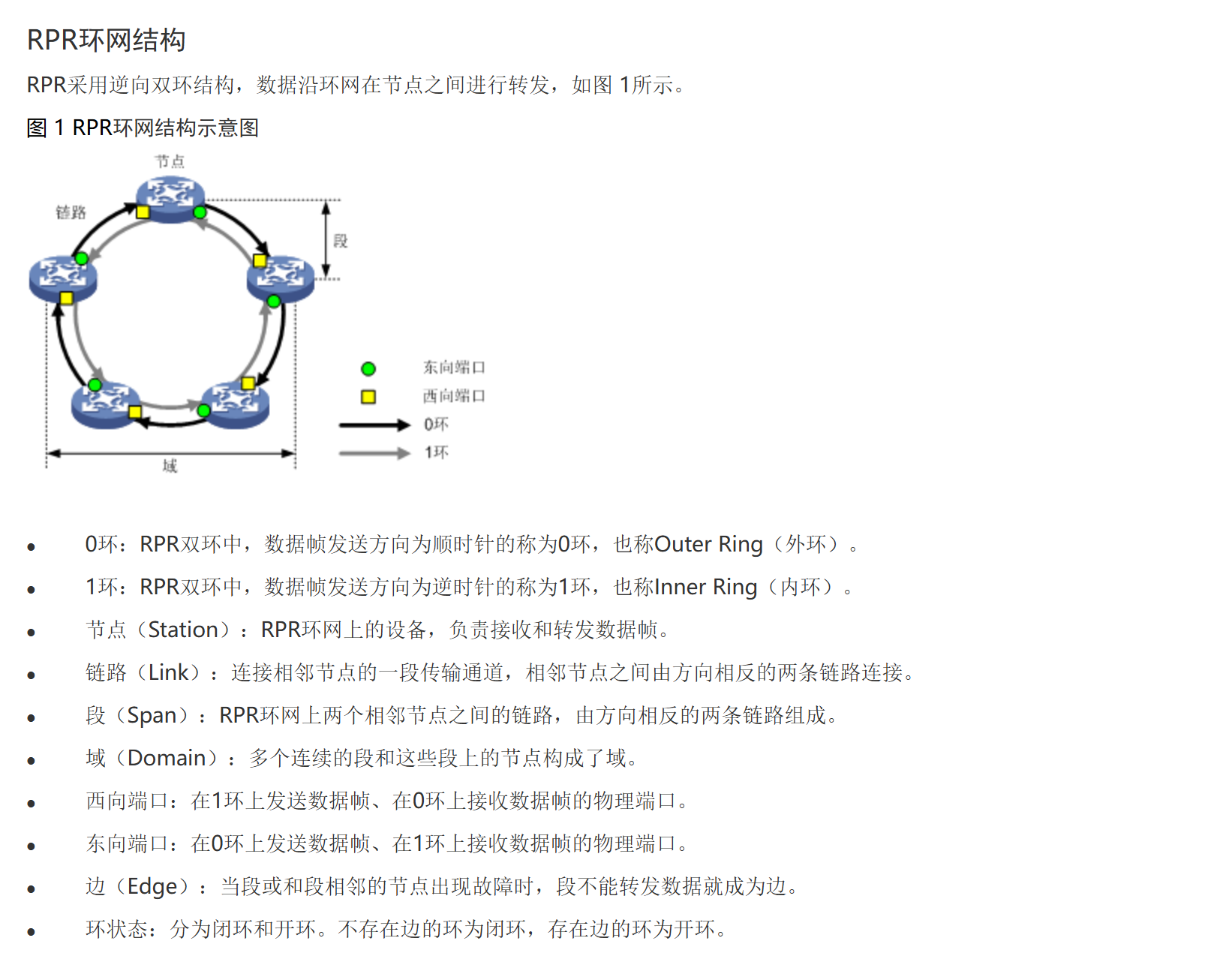

三、接线示意图（直观理解）
- 黑色箭头（0 环 / 外环）：顺时针传输，由东向端口发送、西向端口接收
- 灰色箭头（1 环 / 内环）：逆时针传输，由西向端口发送、东向端口接收
- 4 台设备按 A→B→C→D→A 的顺序，东接西、西接东，形成完整闭环。
四、关键注意事项（避坑）
- 绝对禁止同端口对接：不能东对东、西对西，否则 0 环 / 1 环方向混乱，环网无法正常收敛
- 必须形成闭环：4 台设备必须首尾相连（A-D 对接），否则为开环，无法实现 RPR 保护
- 端口角色固定：每台交换机的东 / 西向端口角色一旦确定，不可随意调换，否则需重新配置 RPR
- 光模块 / 光纤一致性：所有链路的光模块、光纤类型（单模 / 多模）、速率必须一致，避免链路协商失败
- 接线后验证：
- 查看接口状态：
display rpr interface确认端口 UP - 查看环状态：
display rpr ring确认闭环（无 “边”） - 测试保护：断开一段链路，确认 50ms 内自动倒换，业务不中断
- 查看接口状态：
五、补充：0 环 / 1 环与光模块芯的对应关系
你提到的 “光模块左右芯”，本质是物理收发：
- 光模块的 TX（发）芯：对应端口的发送方向（东向发 0 环、西向发 1 环）
- 光模块的 RX（收）芯：对应端口的接收方向（东向收 1 环、西向收 0 环）
- 接线时只需保证：本端 TX 接对端 RX，本端 RX 接对端 TX，再结合东 / 西向的逻辑角色，就能正确形成 0 环 / 1 环。
六、配置验证命令（华三设备）
plaintext
# 查看RPR接口状态
display rpr interface brief
# 查看RPR环状态（确认闭环）
display rpr ring
# 查看RPR节点信息
display rpr station
最终总结
RPR 接线的核心就是 **“东接西、西接东，收发对应成闭环”**，0 环 / 1 环是逻辑方向，不是物理芯序，只要遵循东 / 西向端口的收发定义，就能正确组网。
