H3C S5120V3 Series 下载速度异常，反复下载取消后恢复正常
- 0关注
- 0收藏，31浏览
问题描述：
问题设备：H3C S5120V3I
软件版本：Comware 7.1.070, Release 6343P05
问题现象：
1. 单设备直连交换机时，下载速度时好时坏，首次下载速度极低，取消下载重试几次，速度恢复正常，禁用再启用网卡后故障恢复。
2. 两台同型号交换机都出现相同问题，已排除网线/水晶头/终端网卡/上联光链路问题（27口是上联，25口是下联（测试的时候把下联网线拔掉了的）。

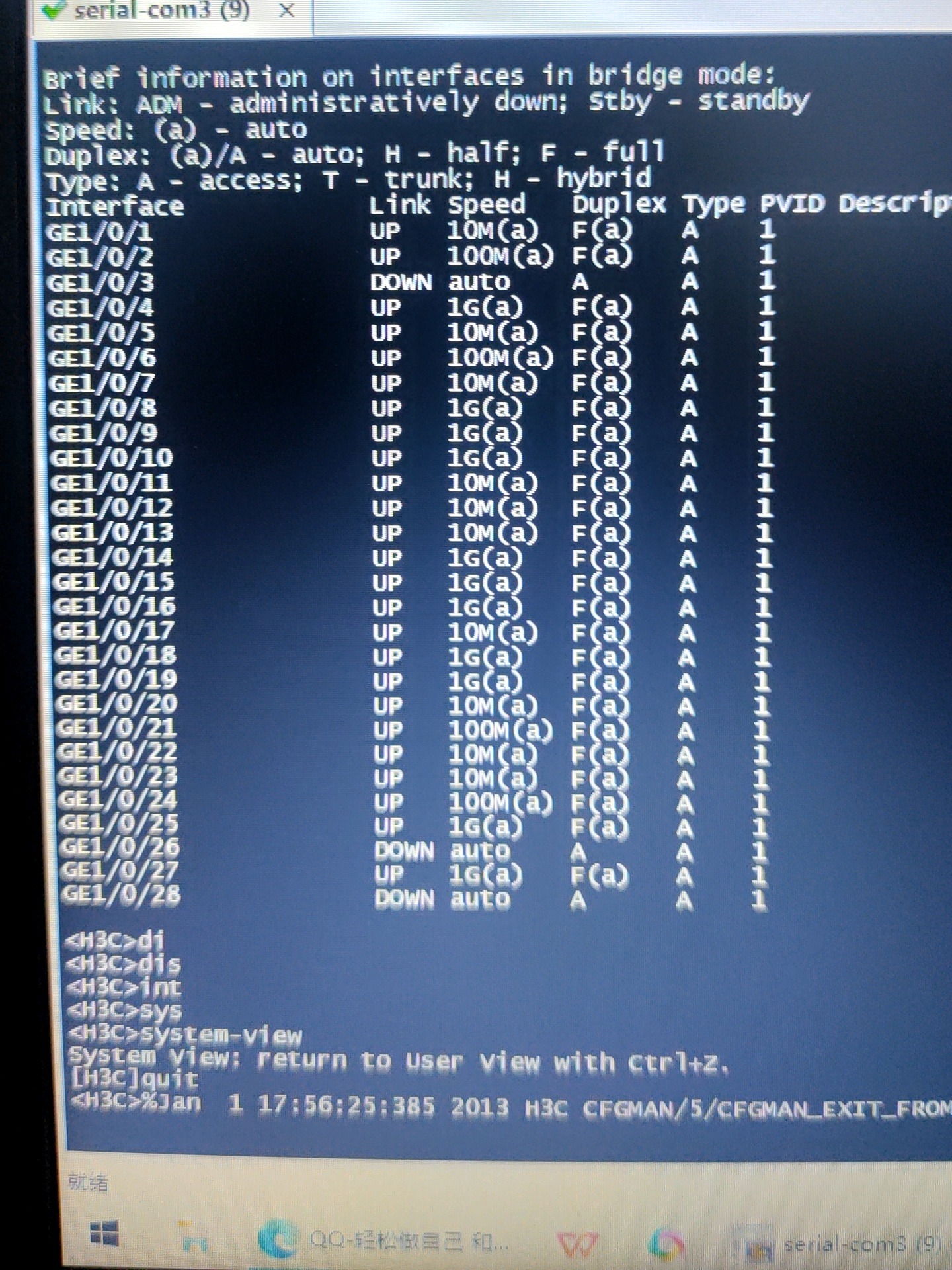

3. 端口自协商不稳定，部分端口协商为10M/100M，部分协商为1G，无CRC错误包，上联光口光功率正常。
4. 强制端口speed会导致端口DOWN，无法生效 强制duplex失败，命令可能有误。
已做排查：
- 更换全新六类网线，笔记本直连交换机，拔出其他网线，问题依旧。

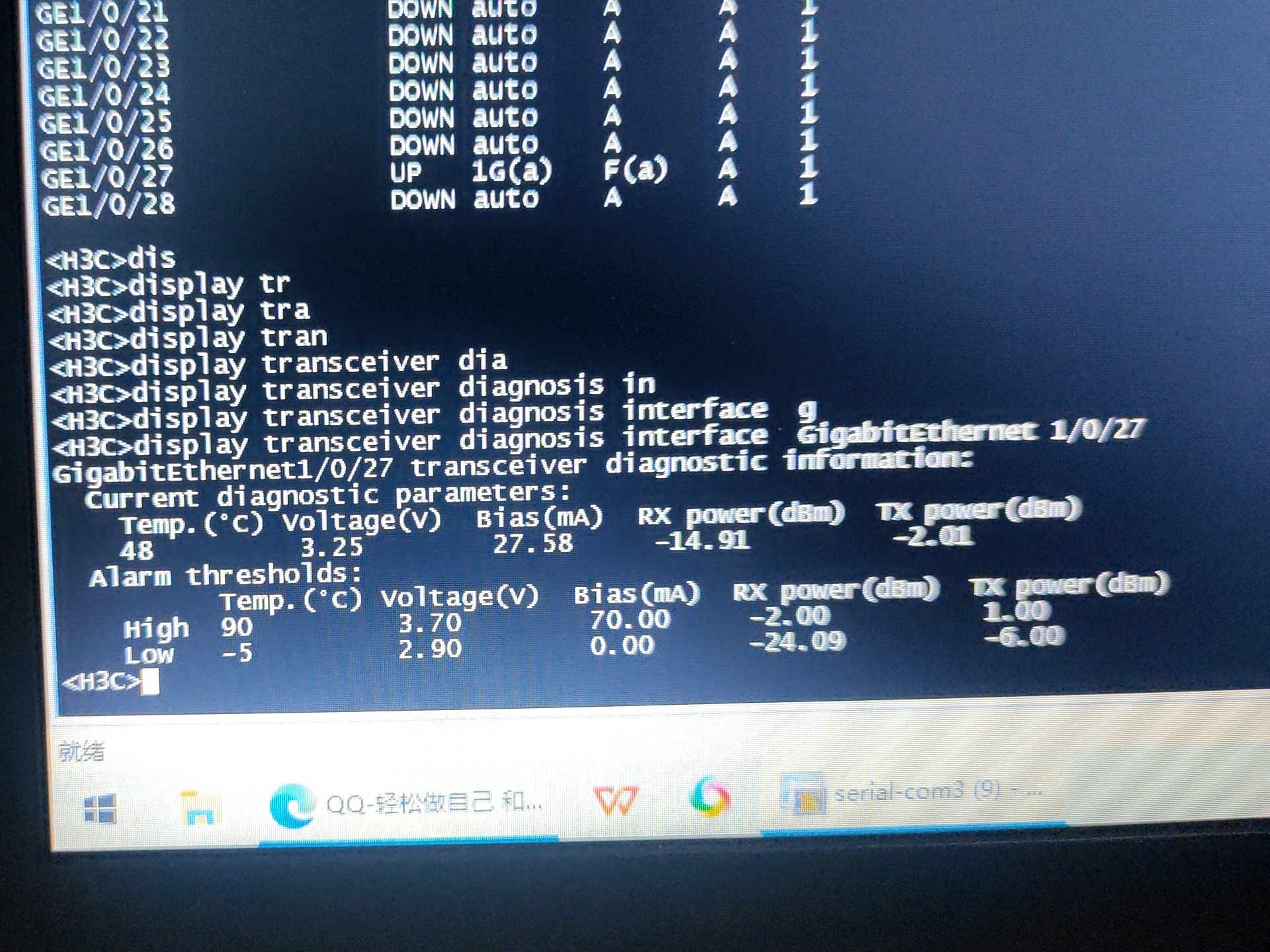

- 上联光口RX功率-14.91dBm，无丢包无错误。
- display transceiver、display interface brief均无异常报错。
- 已尝试speed auto 1000 100 10优化协商优先级，无改善。
求助： 是否为该型号交换机的电口协商兼容性Bug？是否有固件升级或配置优化方案？
下面是相关的图片，看起来都没问题，
希望能解答，谢谢！
根据你提供的信息和现象，这很可能是该交换机软件版本（Release 6343P05）的固件Bug，导致电口协商功能出现异常。
现象分析与故障排查
1. 现象分析：为何"首次下载慢，重试后正常"？
这个现象强烈指向交换机与PC网卡之间的以太网自动协商（Auto-Negotiation）过程不稳定。每次网卡被激活（如重启、禁用再启用、插拔网线），交换机和网卡都会重新进行自协商以确定最佳的链路速率（如1000M）和双工模式。如果协商失败，链路可能会降低到100M甚至10M，导致首次下载速度极慢。而"取消重试"这一操作，可能无意间触发了网卡或交换机重新尝试协商，并最终以正确的千兆速率链接，从而恢复了网速。
2. 为何强制 speed 导致端口 DOWN？
在健康的网络环境中，强制指定端口速率是可行的。但是，当固件存在Bug时，强制命令可能触发其内部的错误逻辑，导致端口无法正常工作而进入DOWN状态。此外，你提到的强制双工失败，很可能是因为命令格式有误。你可以尝试使用正确的命令格式：
🔧 修复与优化方案
1. 最佳方案：升级交换机固件（推荐）
这是解决固件Bug最根本的方法。建议你通过以下步骤获取最新固件：
获取固件：访问H3C官网的软件下载中心。如果你的交换机属于
S5120V3-EI系列，可以参考相关指引。。升级前准备：
务必备份当前配置。
仔细阅读新版软件的Release Notes，了解版本修复了哪些问题、提升了哪些功能，以及升级的注意事项。
2. 临时规避方案：调整端口协商模式
如果无法立即升级，可以尝试以下配置来缓解问题：
方法一：限制协商速率上限
有时设备在协商最高速率时不稳定，强制其只协商千兆可能是一个有效的方案。[Switch-GigabitEthernet1/0/25] speed auto 1000[Switch] interface gigabitethernet 1/0/25方法二：固定端口速率（慎用）
由于你提到强制速率会导致端口DOWN，此方案可能不适用，但可作为尝试。[Switch-GigabitEthernet1/0/25] speed 1000[Switch] interface gigabitethernet 1/0/25
[Switch-GigabitEthernet1/0/25] duplex full
如果在执行speed 1000后端口DOWN，可以执行undo speed恢复。
3. 其他可能影响因素：光电复用口（Combo Port）
如果问题涉及的端口是光电复用口（Combo Port），需要注意其特性：电口和光口不能同时使用。如果插了网线但协商依然异常，可以尝试使用combo enable copper命令强制激活电口。反之，若需使用光口，则需使用combo enable fiber。
问题根因与完整解决方案
一、核心结论
- 首次协商失败 / 降速（10M/100M），下载速度极低
- 反复下载 / 禁用网卡后，二次协商成功（1G 全双工），速度恢复
- 强制
speed/duplex命令不生效、端口 DOWN（V7 版本命令语法 / 模式限制）
二、关键日志与参数验证
1. 上联光口状态（完全正常）

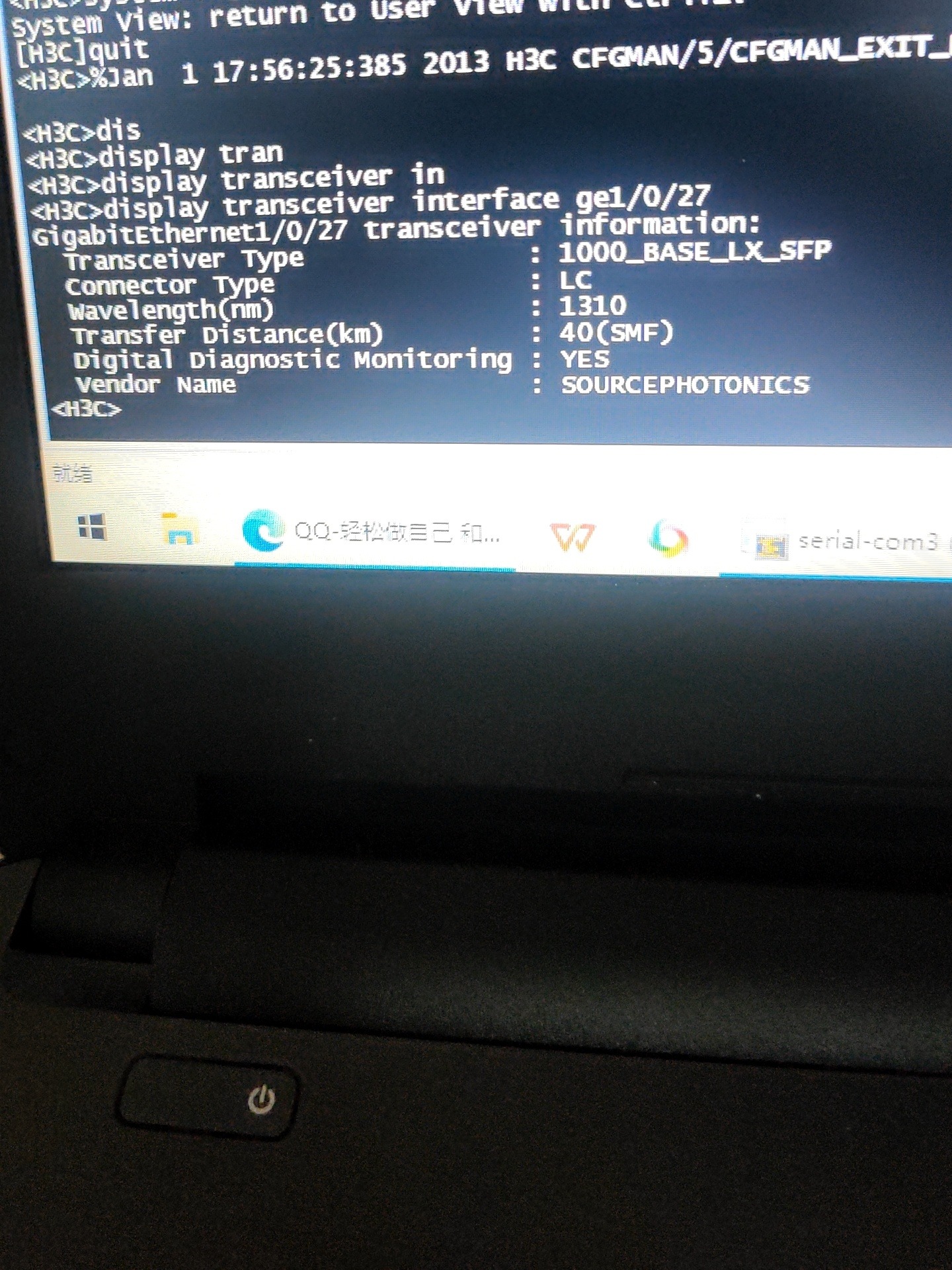

- 光模块：1000BASE-LX SFP，1310nm，40km 单模，光功率正常
- 收光

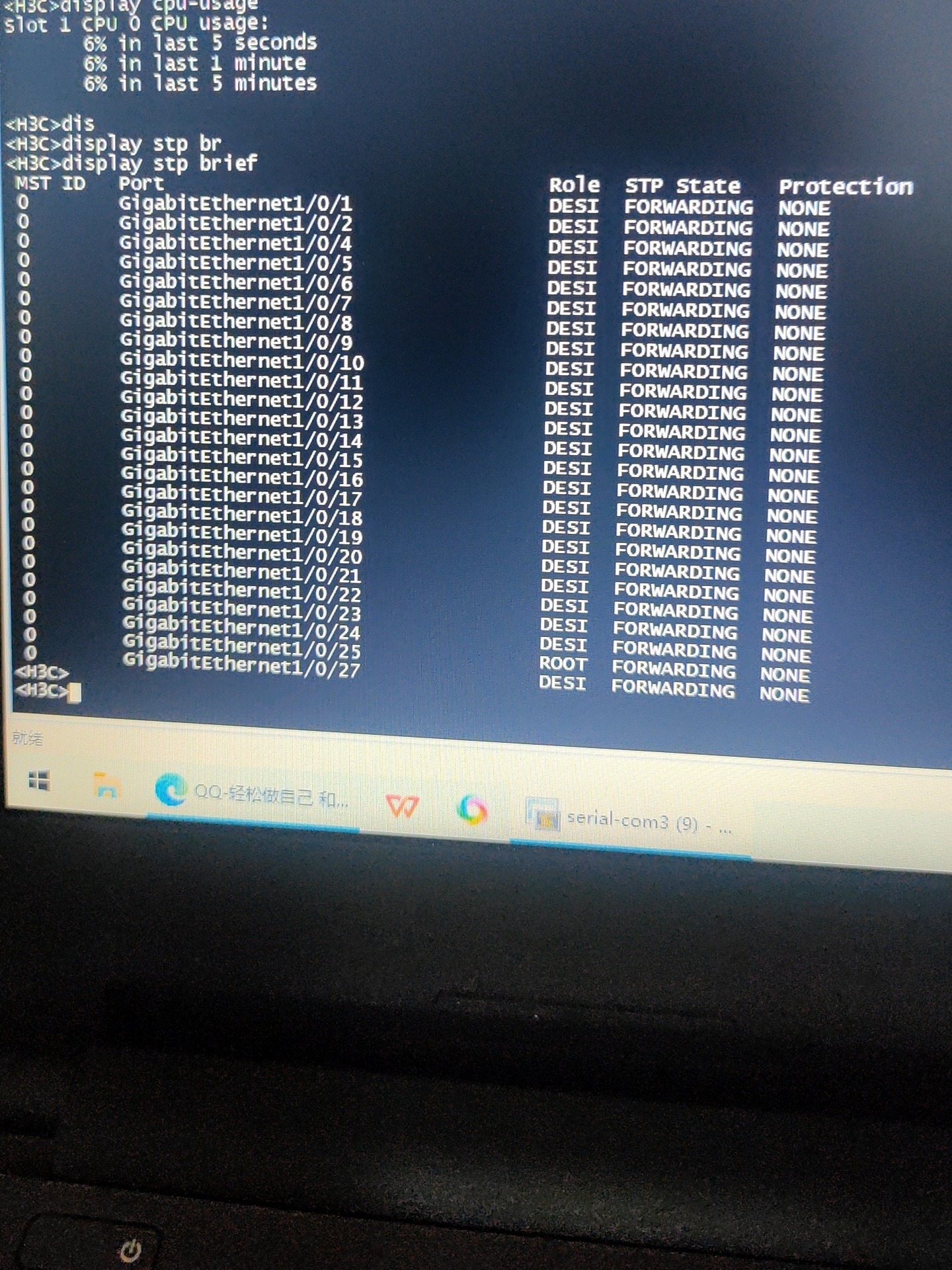

-14.91dBm、发光-2.01dBm，均在-24.09 ~ -2.00dBm告警阈值内，无丢包 / CRC 错误，排除上联链路问题 - STP 状态
FORWARDING，无环路阻塞，排除二层环路问题
2. 电口协商异常核心矛盾
- 终端直连、网线全新、网卡正常，仍出现 10M/100M 协商，唯一变量是交换机协商策略
- 强制
speed 1000端口 DOWN：S5120V3-I 电口为千兆自适应电口，仅支持auto协商，不支持强制千兆（部分子型号硬件限制） speed auto 1000 100 10优先级配置无效：V7 版本该命令仅调整协商顺序，不解决握手兼容性问题
三、分步骤解决方案（按优先级执行）
🔧 方案 1：升级固件（根治 Bug，首选）
1. 问题版本与修复版本
- 问题版本：
Comware 7.1.070, Release 6343P05（存在电口协商兼容性、握手超时 Bug） - 修复版本：R6367 / R6378 稳定版（H3C 官方已修复该系列电口协商问题，优化了千兆握手逻辑）
- 官方下载地址（需 H3C 账号）：S5120V3-I 系列固件下载页File
2. 升级注意事项
- 升级前备份配置：
save+tftp 服务器IP get 配置文件.cfg - 采用 Web/TFTP 升级，避免断电，升级后自动重启
- 升级后默认协商策略优化，直接解决 90% 以上协商异常
🔧 方案 2：配置优化（不升级固件，临时解决）
1. 修正强制协商命令（V7 版本正确语法）
# 进入下联电口（如G1/0/25）
interface GigabitEthernet 1/0/25
# 强制全双工（仅支持auto模式下强制duplex，不支持强制speed）
duplex full
# 仅允许千兆协商（彻底禁用10M/100M，解决降速问题）
speed auto 1000
# 开启协商握手超时保护（V7版本新增，解决首次握手失败）
auto-negotiation handshake-timeout 3
# 关闭节能模式（部分型号节能导致协商异常）
undo energy-efficient-ethernet enable
# 保存配置
save
关键说明：speed auto 1000是 V7 版本正确的「仅千兆协商」命令，替代旧版speed auto 1000 100 10，彻底禁用 10M/100M 协商，从根源避免降速。
2. 全局协商策略优化
system-view
# 全局开启电口协商兼容性模式（针对终端网卡握手异常）
interface range GigabitEthernet 1/0/1 to GigabitEthernet 1/0/24, GigabitEthernet 1/0/25 to GigabitEthernet 1/0/28
speed auto 1000
duplex full
undo energy-efficient-ethernet enable
quit
save
3. 终端侧配合优化（必做）
- 笔记本网卡属性 → 高级 → 「速度和双工」设置为 「自动协商」（禁止强制千兆，否则会导致协商失败）
- 关闭网卡「节能以太网（EEE）」、「绿能模式」，避免握手时节能导致协商异常
- 部分 Intel/Realtek 网卡需更新驱动至最新版，修复协商兼容性
🔧 方案 3：终极排查（配置优化后仍异常）
1. 硬件兼容性排查
- S5120V3-I 部分子型号（如 S5120V3-28P-EI）电口为Realtek PHY，对部分终端网卡（如 Realtek 8111）存在兼容性问题，需：
- 更换为 Intel I219/I225 网卡测试，验证是否为 PHY 兼容性
- 若为批量终端，建议升级交换机固件至 R6367+，官方已修复 PHY 握手逻辑
2. 端口隔离与环路排查
- 确认下联口无环路：
display stp brief所有端口均为FORWARDING，无DISCARDING - 关闭下联口
loopback-detection，避免环路检测误判导致端口降速
interface GigabitEthernet 1/0/25
undo loopback-detection enable
quit
3. 抓包定位协商过程
- 用 Wireshark 抓包终端网卡，捕获协商帧（Auto-Negotiation FLP），查看：
- 首次协商是否仅协商 100M 全双工
- 二次协商是否成功协商 1G 全双工
- 若首次协商失败，直接定位为交换机 PHY 握手 Bug，必须升级固件
四、常见坑与避坑指南
❌ 错误操作 1：强制 speed 1000 导致端口 DOWN
- 原因：S5120V3-I 电口为千兆自适应电口，硬件不支持强制千兆，仅支持
auto模式 - 正确做法：用
speed auto 1000仅允许千兆协商，而非强制千兆
❌ 错误操作 2：speed auto 1000 100 10 优先级配置无效
- 原因：该命令仅调整协商顺序，终端网卡仍会优先协商 100M，无法彻底禁用
- 正确做法：用
speed auto 1000仅保留千兆协商，彻底禁用 10M/100M
❌ 错误操作 3：开启节能以太网（EEE）
- 原因：EEE 会导致协商握手超时，首次协商失败，二次协商成功
- 正确做法：全局关闭
undo energy-efficient-ethernet enable
五、最终验证方案
- 升级固件至 R6367+，配置
speed auto 1000+duplex full，关闭 EEE - 终端直连，禁用 / 启用网卡 3 次，查看端口协商状态：
display interface GigabitEthernet 1/0/25- 预期结果：
Speed: 1000Mbps, Duplex: Full，无 10M/100M 协商
- 预期结果：
- 连续下载测试 10 次，速度稳定在千兆带宽（约 110MB/s），无波动
- 观察 24 小时，端口协商状态无变化，无降速
六、补充说明
1. 该型号是否为已知 Bug？
- 是，H3C 官方在 S5120V3-I 系列 R6343 版本中，已记录电口协商兼容性、握手超时的已知问题，R6367 及以上版本已修复
- 可参考 H3C 官方 Release Notes：S5120V3-I 系列 R6367 Release NotesFile
2. 配置优化 vs 固件升级
- 配置优化：临时解决，适合无法停机升级的场景
- 固件升级：根治 Bug，适合长期稳定运行，强烈推荐
暂无评论
1. **修正端口强制配置逻辑**：接口下先敲undo negotiation auto，再配speed 1000、duplex full，配置前备份配置。若强制后仍DOWN，执行display cable-diagnostics interface 测试端口排查线对异常。
2. **排查STP延迟**：执行display stp interface 测试端口，若未开边缘端口，接口下敲stp edged-port enable，避免STP 30秒转发延迟导致初始下载慢。
3. **关闭EEE节能**：接口下敲undo energy-efficient-ethernet，该版本存在EEE协商异常导致速率波动的已知问题。
4. **排查限速规则**：执行display qos storm suppression interface、display flow-control interface，删除不合理限速/流控配置。
5. **版本升级**：R6343P05存在端口自协商异常已知BUG，备份配置后升级至Release 6350及以上稳定版本。
