无线胖AP在VXLAN网络下如何配置？

ADCampus解决方案

9小时前提问

0关注
0收藏，29浏览

duanyexuanmu

duanyexuanmu 零段

粉丝：0人关注：3人

问题描述：

这边是AD-compus的VXLAN的网络。

分为三个节点，Spine核心层，两个leaf节点，其他都是接入层

之前采用一款无线瘦AP+AC的模式，AP和AC的管理地址是192.202.64网段的，

PDA设备接入瘦AP基站后首先获取一个DHCP的地址，然后打开PDA（无线手持设备，）通过Byod认证，认证填入用户名密码通过后，

给无线配置一个楼层的IP地址就可以上网了。

每个楼层单独一个静态的IP地址段。

例如本测试楼层为192.202.191.0/24网段。

-----------------------------------------------------------

现在计划把单独一个楼层的AP改成胖AP模式，与其他楼层的AP不沟通。单独管理本层无线网络。

问题是胖AP的接入层access交换机上不知道如何配置。

应该配置什么VLAN

此外，AD-compus上规划192.202.191.1-2给胖AP的管理地址和AP的地址用。

192.202.191.3-10给测试设备用，

192.202.191.1-10均做IP-哑终端免认证设备。

请问接入层应该如何配置接入此胖AP的端口？

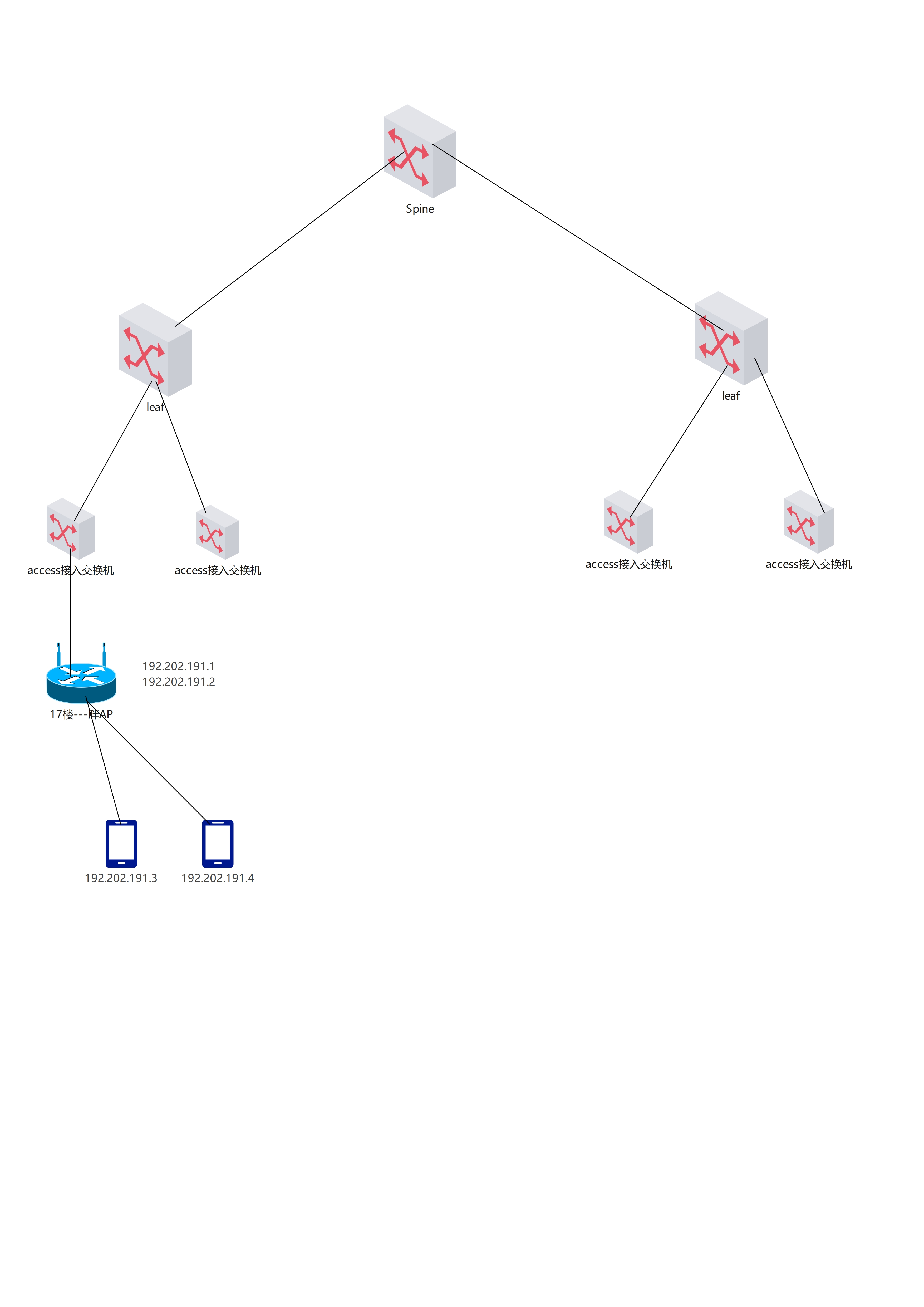

组网及组网描述：

3 个回答

按时间按赞数

刘浩存

刘浩存七段

粉丝：10人关注：1人

在 AD-Campus VXLAN 网络中，将胖 AP 的接入交换机端口配置为 Trunk 模式，并放通所需的业务 VLAN 和管理 VLAN 即可。由于胖 AP 独立工作，它无需像瘦 AP 那样与控制器建立 CAPWAP 隧道，因此配置过程会更简单，本质上相当于配置一台接入交换机。以下是详细步骤和配置示例。

🏗️ 配置概述

结合你的网络架构和 IP 规划，配置的核心思路是：

管理流量：胖 AP 需要 IP 地址与管理平台通信。在你的规划中，192.202.191.1/24 是 AP 的管理 IP，192.202.191.2/24 是预留地址。因此，需要创建一个专门的管理 VLAN（假设为 VLAN 10），用于承载 AP 的管理流量。
业务流量：无线终端通过认证后，会获得一个 192.202.191.0/24 网段的业务 IP。因此，需要创建一个业务 VLAN（假设为 VLAN 20），用于承载用户的上网流量。

胖 AP 的网络部署通常有两种模式，你可以根据规划选择：

桥接模式（Bridge Mode）：AP 仅作为无线信号的收发器，客户端获取的 IP 地址由上层网络（接入交换机）负责分配。
NAT模式（Router Mode）：AP 作为一台路由器，客户端连接 AP 后会获取到 AP 分配的私网 IP，再通过 NAT 转换后访问外网。

根据你的描述，用户通过认证后会从楼层 IP 地址段中获取 IP，因此你的网络更符合桥接模式。

📝 详细配置步骤

1. 在接入交换机上配置胖 AP 的接口

这是本次任务的核心。你需要登录胖 AP 所连接的接入交换机，并进入其接口视图进行配置。假设胖 AP 连接在交换机的 GigabitEthernet 1/0/1 端口。

<Switch> system-view

[Switch] interface gigabitethernet 1/0/1 # 将端口类型设置为 Trunk [Switch-GigabitEthernet1/0/1] port link-type trunk # 放通所有 VLAN，或明确放通管理 VLAN 和业务 VLAN [Switch-GigabitEthernet1/0/1] port trunk permit vlan all # 设置端口的 PVID（Port VLAN ID）为管理 VLAN [Switch-GigabitEthernet1/0/1] port trunk pvid vlan 10 # 启用 PoE 功能，为胖 AP 供电（如果交换机支持 PoE） [Switch-GigabitEthernet1/0/1] poe enable

PVID 的设置：这里将 PVID 设置为管理 VLAN（VLAN 10）。这意味着，胖 AP 发出的不带 VLAN 标签的管理报文，将被交换机划入 VLAN 10 中。同时，交换机也会将 VLAN 10 的报文去掉标签后发送给 AP。
VLAN 的放通：port trunk permit vlan all 命令会放通所有 VLAN 的流量。为了网络安全，建议将 all 替换为 vlan 10 20 等具体的 VLAN ID。
交换机上行接口配置：确保交换机的上行接口（连接 Leaf 交换机的端口）也配置为 Trunk，并放通了管理 VLAN 和业务 VLAN，以保证这些 VLAN 的流量能够上行到 AD-Campus 网络。

2. 在胖 AP 上进行基本网络配置

完成交换机配置后，需要通过 Console 或 SSH 登录到胖 AP 进行配置，确保它能与网络正常通信。

（1）设置管理 IP 地址
胖 AP 的管理 IP 可以在其 VLAN 接口上进行配置，具体方式取决于你的规划：

使用静态 IP：直接为 AP 的 VLAN 接口配置一个你规划的 IP 地址。
<H3C> system-view
[H3C] interface vlan-interface 1 [H3C-Vlan-interface1] ip address 192.202.191.1 24 [H3C-Vlan-interface1] quit
使用 DHCP：如果网络中有 DHCP 服务器，也可以让 AP 自动获取 IP 地址。

（2）配置无线服务
创建无线服务模板，并指定业务 VLAN，这是实现无线终端地址分配的关键。

# 创建无线服务模板

[Switch] wlan service-template 1 [Switch-wlan-st-1] ssid your-ssid-name # 设置 Wi-Fi 名称 [Switch-wlan-st-1] vlan 20 # 关键步骤：指定业务 VLAN，将无线用户划入 VLAN 20 # 根据需要配置加密方式，例如： [Switch-wlan-st-1] security-ie rsn [Switch-wlan-st-1] cipher-suite ccmp [Switch-wlan-st-1] service-template enable [Switch-wlan-st-1] quit（3）绑定无线服务至射频接口

将上面创建的服务模板绑定到 AP 的射频接口（如 wlan-radio 1/0/1），才能发出 Wi-Fi 信号。

[Switch] interface wlan-radio 1/0/1

[Switch-WLAN-Radio1/0/1] radio enable [Switch-WLAN-Radio1/0/1] service-template 13. 在 AD-Campus 控制器上配置 IP 绑定（可选）

你的规划中，部分 IP（192.202.191.1-10）需要作为“哑终端免认证设备”。这通常可以在 AD-Campus 控制器上，将这些 IP 地址或对应的 MAC 地址加入白名单，并绑定到相应的安全组或策略中，以实现它们免认证接入网络。

✅ 验证与测试

完成以上配置后，你可以通过以下方法确认配置是否成功：

检查交换机接口状态：在交换机上执行 display interface gigabitethernet 1/0/1，确认端口 Link 状态为 UP，Speed、Duplex 等信息正确。
检查 VLAN 放通状态：执行 display vlan 10 或 display vlan 20，确认交换机接口 GigabitEthernet1/0/1 已出现在对应 VLAN 的端口列表中。
检查胖 AP 管理地址：在胖 AP 上执行 display ip interface brief，确认其管理 IP 地址已正确获取。
测试无线网络：使用无线终端连接 Wi-Fi，检查是否能正常获取到 192.202.191.0/24 网段的 IP 地址，并能成功访问网络。

暂无评论

zhiliao_Gixe

zhiliao_Gixe 四段

粉丝：2人关注：9人

### 前提：保留原有iMC BYOD认证、业务VLAN-VNI映射、DHCP/网关配置不变，配置前备份胖AP、接入Leaf当前配置
---
#### 1. 胖AP关键配置

# 基础管理配置（同原瘦AP管理段）
vlan 100 //管理VLAN，按需修改
int vlan 100
ip add 192.202.64.x 24
ip route-static 0.0.0.0 0 192.202.64.254 //管理段网关
ntp-service enable
ntp-service unicast-server 【iMC/NTP服务器地址】 //和认证服务器时间同步

# 认证配置（和原AC上BYOD参数一致）
radius scheme BYOD
primary authentication 【iMC RADIUS地址】 1812
key authentication 【RADIUS共享密钥】
domain byod
authentication portal radius-scheme BYOD
portal web-server BYOD
url http://【iMC Portal地址】/portal
server-type imc

# 无线业务配置
wlan service-template 1
ssid 【原业务SSID】
vlan 200 //对应192.202.191.0/24的业务VLAN，按需修改
portal enable method direct
portal domain byod
portal web-server BYOD
service-template enable

# 绑定射频
int WLAN-Radio1/0/1 //2.4G射频
radio enable
service-template 1
int WLAN-Radio1/0/2 //5G射频
radio enable
service-template 1

---
#### 2. 接入Leaf对接配置

int g1/0/x //接胖AP的物理口
port link-type trunk
port trunk permit vlan 100 200 //放通管理+业务VLAN

原有Leaf上的VLAN-VNI绑定、VN实例、DHCP中继配置无需改动。
---
#### 验证命令
胖AP：dis wlan client看终端关联状态、dis radius statistics看认证报文交互
Leaf：dis vxlan mac-address看终端

暂无评论

zhiliao_GeOM0O

zhiliao_GeOM0O 六段

粉丝：8人关注：2人

胖 AP 在 ADCampus VXLAN 网络下的接入配置方案

一、核心需求与网络架构梳理

1. 现有架构

网络类型：ADCampus 标准 Spine-Leaf VXLAN 大二层网络
原无线方案：瘦 AP+AC，AP/AC 管理 VLAN 为192.202.64.0/24，无线业务按楼层划分 VLAN（测试楼层192.202.191.0/24），通过 BYOD 认证后分配对应网段 IP
新需求：17 楼单独改为胖 AP 独立管理，与其他楼层 AP 隔离，仅本层无线使用
IP 规划：
- 胖 AP 管理 / 业务地址：192.202.191.1-2（哑终端免认证）
- 终端测试地址：192.202.191.3-10（哑终端免认证）
- 网段：192.202.191.0/24，全段免认证

2. 核心设计原则

胖 AP 独立自治：胖 AP 自身完成 DHCP、无线 SSID、认证（免认证），无需 AC 参与
VXLAN 网络透传：接入交换机仅做二层透传，不改变胖 AP / 终端的 IP 网段，保证 ADCampus 免认证策略生效
楼层隔离：通过 VLAN 划分实现 17 楼网段与其他楼层完全隔离，不影响原有瘦 AP 网络

二、接入层交换机端口配置（H3C V7/V9 通用，直接复制可用）

1. 端口核心配置思路

胖 AP 的管理口 / 上行口与无线业务口共用同一 VLAN（即楼层业务 VLAN VLAN 191，对应192.202.191.0/24），接入交换机端口配置为Access/Trunk 透传模式，仅允许该 VLAN 通过，实现：

胖 AP 获取192.202.191.1-2的管理 IP
终端获取192.202.191.3-10的业务 IP
全段192.202.191.0/24在 ADCampus 中配置为哑终端免认证，无需 BYOD 认证

2. 标准配置（推荐：Trunk 模式，兼容性最强）

shell

# 1. 创建楼层业务VLAN（与原瘦AP楼层VLAN一致，复用原有网段）
vlan 191
 name WLAN_17F_192.202.191.0/24
 quit

# 2. 配置接入胖AP的端口（假设端口为G1/0/1）
interface GigabitEthernet 1/0/1
 # 配置端口为Trunk模式，仅透传VLAN 191
 port link-type trunk
 port trunk permit vlan 191
 # 关闭STP（胖AP环境避免环路，可选）
 undo stp enable
 # 配置端口为边缘端口（加速UP，可选）
 stp edged-port enable
 # 配置端口速率/双工（强制千兆全双工，避免协商问题）
 speed 1000
 duplex full
 quit

# 3. （可选）配置VLAN 191的三层接口（若接入交换机做DHCP中继，胖AP用中心DHCP）
# interface Vlan-interface 191
# ip address 192.202.191.254 255.255.255.0
# dhcp server apply ip-pool WLAN_17F
# quit

3. 简化配置（Access 模式，适合纯胖 AP 独立场景）

若仅需透传单一 VLAN，可直接配置为 Access 口，配置更简单：

shell

vlan 191
 name WLAN_17F_192.202.191.0/24
 quit

interface GigabitEthernet 1/0/1
 # 配置为Access口，划入VLAN 191
 port link-type access
 port access vlan 191
 undo stp enable
 stp edged-port enable
 speed 1000
 duplex full
 quit

三、胖 AP 自身关键配置（必须同步完成）

1. 胖 AP 基础配置

shell

# 1. 配置胖AP管理IP（使用规划的192.202.191.1/24）
interface WLAN-BSS 0
 ip address 192.202.191.1 255.255.255.0
 # 配置默认网关（指向ADCampus核心/Leaf的三层网关，保证AP能上网/管理）
 ip route-static 0.0.0.0 0.0.0.0 192.202.191.254

# 2. 配置无线SSID（17楼专属SSID）
wlan service-template 1
 ssid 17F-Test-WLAN
 service-template enable
 quit

# 3. 绑定无线接口与射频
interface WLAN-Radio 0/0
 service-template 1
 radio enable
 quit

# 4. 配置胖AP内置DHCP服务器（给终端分配192.202.191.3-10）
dhcp server ip-pool WLAN_17F
 network 192.202.191.0 mask 255.255.255.0
 # 排除AP自身使用的1-2地址
 excluded-ip-address 192.202.191.1 192.202.191.2
 # 分配终端地址段3-10
 dns-list 114.114.114.114 223.5.5.5
 gateway-list 192.202.191.254
 quit

# 5. 开启DHCP服务
dhcp enable

2. 免认证配置（ADCampus 侧同步）

ADCampus 控制器：将192.202.191.1-10添加到哑终端免认证 IP 列表，关闭该网段的 BYOD 认证
胖 AP 侧：关闭无线客户端认证（配置为开放网络 / PSK 预共享密钥，无需 802.1X 认证），保证终端连接后直接获取 IP 上网

四、VXLAN 网络适配与 ADCampus 配置要点

1. VXLAN 透传配置（Leaf 交换机侧，无需修改接入层）

ADCampus 原有 VXLAN 网络已配置VLAN 191的 VXLAN 实例，仅需保证：

Leaf 交换机上VLAN 191已绑定 VXLAN 隧道，透传到 Spine 核心
接入交换机的 Trunk/Access 口仅透传VLAN 191，不允许其他 VLAN 通过，实现楼层隔离

2. 胖 AP 与原有瘦 AP 网络隔离

VLAN 隔离：17 楼胖 AP 使用VLAN 191，其他楼层瘦 AP 使用各自 VLAN，通过 VLAN 天然隔离
广播隔离：胖 AP 内置 DHCP 仅为本楼层终端分配地址，不影响其他楼层
管理隔离：胖 AP 独立管理，与原有 AC / 瘦 AP 管理 VLAN192.202.64.0/24完全隔离

3. 网关配置（两种方案二选一）

表格

方案	配置位置	适用场景
胖 AP 做网关	胖 AP 上配置`192.202.191.254`，终端网关指向 AP	纯独立测试场景，无需 ADCampus 参与
核心 / Leaf 做网关	Leaf 交换机配置`VLAN 191`三层接口`192.202.191.254`，AP / 终端网关指向核心	复用原有 ADCampus 网关，统一管理路由

推荐方案：复用原有 Leaf 三层网关，胖 AP / 终端网关指向192.202.191.254，保证 ADCampus 路由、免认证策略统一生效。

五、常见问题与排障

1. 胖 AP 无法获取管理 IP

排查接入交换机端口 VLAN 配置是否正确，是否透传VLAN 191
检查胖 AP 上行口是否为 Access/Trunk 模式，与交换机端口匹配
确认 ADCampus 中VLAN 191的 DHCP 服务 / 地址池是否正常

2. 终端连接后无法上网

检查胖 AP 内置 DHCP 是否正常分配192.202.191.3-10地址
确认终端网关是否正确指向核心 / 胖 AP
排查 ADCampus 免认证策略，192.202.191.0/24是否已加入免认证列表

3. 胖 AP 与原有瘦 AP 网络冲突

确认胖 AP 使用的VLAN 191与其他楼层 VLAN 完全独立，无重叠
检查接入交换机端口是否仅透传VLAN 191，未透传其他 VLAN
关闭胖 AP 的 AC 发现功能，避免自动注册到原有 AC

六、最终配置清单（一键落地）

1. 接入交换机（H3C）

shell

# 1. 创建VLAN
vlan 191
 name WLAN_17F_192.202.191.0/24
 quit

# 2. 配置接入端口（Trunk模式）
interface GigabitEthernet 1/0/1
 port link-type trunk
 port trunk permit vlan 191
 undo stp enable
 stp edged-port enable
 speed 1000
 duplex full
 quit

2. 胖 AP（H3C WA 系列通用）

shell

# 1. 基础配置
sysname AP_17F
dhcp enable
vlan 1
 quit

# 2. 配置管理IP与网关
interface WLAN-BSS 0
 ip address 192.202.191.1 255.255.255.0
 quit
ip route-static 0.0.0.0 0.0.0.0 192.202.191.254

# 3. 配置无线SSID
wlan service-template 1
 ssid 17F-Test-WLAN
 service-template enable
 quit
interface WLAN-Radio 0/0
 service-template 1
 radio enable
 quit

# 4. 配置内置DHCP
dhcp server ip-pool WLAN_17F
 network 192.202.191.0 mask 255.255.255.0
 excluded-ip-address 192.202.191.1 192.202.191.2
 dns-list 114.114.114.114 223.5.5.5
 gateway-list 192.202.191.254
 quit

3. ADCampus 控制器

将192.202.191.1-10添加到哑终端免认证 IP 组
确认VLAN 191的 VXLAN 隧道、三层网关配置正常
关闭该网段的 BYOD 认证策略

七、补充说明

端口模式选择：若胖 AP 仅需单一 VLAN，Access 模式配置更简单；若后续需扩展多个 SSID/VLAN，推荐 Trunk 模式
安全加固：胖 AP 可配置 PSK 预共享密钥，避免未授权接入；ADCampus 侧可配置 ACL 限制192.202.191.0/24的访问范围
兼容性：该方案完全兼容 ADCampus VXLAN 架构，无需修改原有 Spine-Leaf 核心配置，仅需调整接入层端口和胖 AP 配置

暂无评论
