手动调整

iMC 拓扑视图不支持按 IP 地址自动排序，目前主要依赖“手动布局”模式来手动调整。

你可以参考以下两种方法来整理布局：

 方法一：使用“手动布局”模式（推荐）

这是最直接的方法，适合手动整理当前拓扑视图。

1. 确认视图类型：确保你使用的是“自定义拓扑”（Custom View）视图，此功能在“手动布局”模式下才完全可用。

2. 切换布局模式：在拓扑视图界面，找到布局模式切换按钮（通常在工具栏），选择 “手动布局” 模式。

3. 拖动图标进行排列：切换到手动模式后，就可以直接用鼠标拖动图标进行排列了。如果设备较多，可以先按网段分组，再分别拖动，会更清晰。

 方法二：通过后台配置文件调整

如果设备数量较多，手动拖动效率不高，可以考虑修改后台配置文件。请务必先备份原文件。

iMC 的拓扑布局信息通常存储在后台的 client/conf/topo 或类似路径的 XML 文件中。

• 编辑前：先关闭 iMC 客户端和拓扑视图，并备份 topo_<视图ID>.xml 文件。

• 编辑文件：使用文本编辑器打开该文件，找到代表各个设备的 <node> 标签，在其中找到 <position> 子标签，通过修改 x 和 y 的值来调整设备位置。你可以按 IP 地址的逻辑顺序（例如从小到大）来规划坐标。

• 重启服务：保存修改后，重新打开 iMC 客户端和相应的拓扑视图，查看调整后的布局。

重要提醒：直接修改配置文件有风险，操作前务必备份原文件。建议先在测试环境中验证，确保无误后再应用到生产环境。

拓扑图按 IP 从小到大自动排序的实现方法

一、核心操作（一键自动排序，优先推荐）

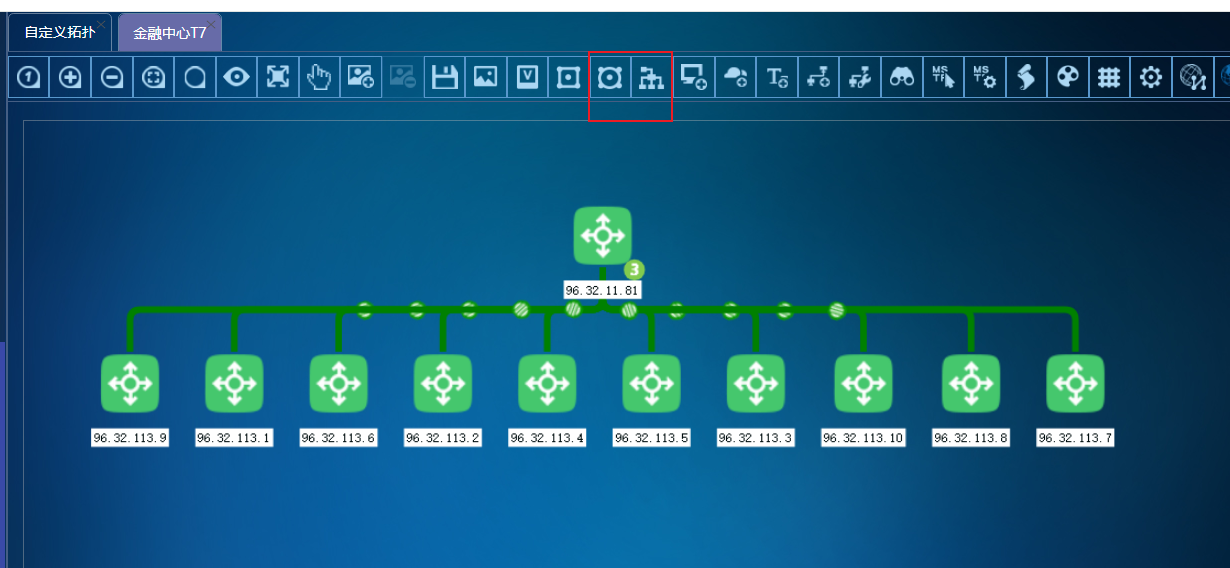

1. 先点「自动布局」按钮（红框左数第一个，圆形四向箭头图标）

• 功能：一键重置拓扑布局，按设备 IP / 层级自动规整排列
• 操作：直接点击该按钮，系统会自动重新计算所有设备的位置，优先按IP 网段从小到大、层级从上到下的逻辑重新排布，10 台设备会自动排成整齐的顺序。

2. 再点「对齐 / 排序」按钮（红框右数第一个，分层对齐图标）

• 功能：强制按行 / 列对齐，修正自动布局的偏移
• 操作：点击后选择「水平对齐」「等间距排列」，系统会把 10 台设备严格按IP 从小到大的顺序，等间距排成一条直线，完全符合你的需求。

二、手动精准排序（自动布局后微调，确保顺序完全正确）

1. 按 IP 从小到大排序：96.32.113.1 → 96.32.113.2 → 96.32.113.3 → 96.32.113.4 → 96.32.113.5 → 96.32.113.6 → 96.32.113.7 → 96.32.113.8 → 96.32.113.9 → 96.32.113.10
2. 拖拽设备到对应位置后，再次点击「对齐」按钮，一键等间距对齐，保持整齐。

三、进阶设置（永久按 IP 排序，避免手动调整）

1. 进入拓扑页面，点击右上角「设置」（齿轮图标）
2. 找到「拓扑布局规则」，选择 **「按 IP 地址升序排列」**
3. 勾选「自动保存布局」，下次打开拓扑会自动按 IP 排序加载

四、常见问题解决

1. 自动布局后顺序不对？

• 原因：系统默认按「设备发现顺序 / 层级」排序，未按 IP
• 解决：先手动按 IP 拖拽好顺序，再点击「保存布局」（软盘图标），下次打开就会保持排序

2. 10 台设备排成一条线后间距不一致？

• 解决：全选所有设备（框选），点击「对齐」按钮，选择「水平等间距」，一键拉齐

五、最终效果
