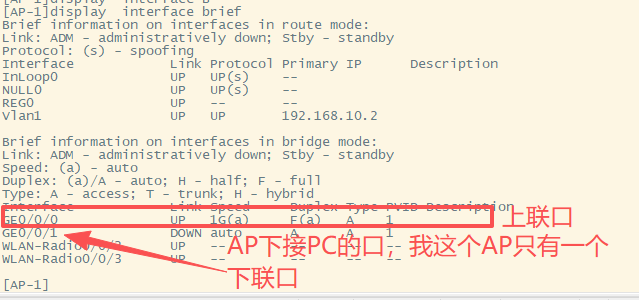

无线AP下的接口无法正常获取地址

AP下行的物理口（ETH口）默认与AP自身处于同一个VLAN。要让连接这个口的设备获取到正确的IP，核心思路就是通过配置，把这个下行口划分到特定的业务VLAN里。

动手配置前，可以先快速过一遍以下几点，能解决很多常见问题：

• 物理连接：尝试更换网线、更换AP上的另一个下行口（如有），排除硬件问题。

• PC设置：确认电脑的网卡设置成了“自动获取IP地址”(DHCP)。

• DHCP服务器：确认网络中用于分配IP的DHCP服务器（可能在核心交换机或路由器上）功能正常，并且AP能与它正常通信。

 方案一：通过AC集中管理（FIT模式最常用，推荐）

这是多数FIT AP场景下的标准做法，所有配置在AC上完成。

1. 创建并规划VLAN
   确认网络中已创建了业务VLAN，并规划好一个独立的VLAN（例如VLAN 300）给有线PC使用。

2. 创建Map文件
   在AC上创建一个文本格式的配置文件，比如 map.txt，内容如下
   system-view

   interface gigabitethernet 1/0/1
   port link-type trunk
   port trunk permit vlan 300
   port trunk pvid vlan 300
   quit

3. 上传Map文件并绑定AP
   将map.txt上传到AC的存储介质（如flash:/）后，在AC配置中关联到指定AP：

   [AC] wlan ap ap-name model WA6322
   [AC-wlan-ap-ap-name] map-configuration map.txt
   [AC-wlan-ap-ap-name] quit

 方案二：登录AP单独配置

若AC集中管理失效，或AP工作在FAT模式，可直接登录AP进行配置。

1. 登录AP
   通过Telnet/SSH等方式登录到AP的命令行界面。

2. 配置AP物理口

   [AP] interface gigabitethernet 1/0/1

   [AP-GigabitEthernet1/0/1] port link-type trunk
   [AP-GigabitEthernet1/0/1] port trunk permit vlan 300
   [AP-GigabitEthernet1/0/1] port trunk pvid vlan 300
   [AP-GigabitEthernet1/0/1] quit
   请留意：pvid的配置会影响PC获取的IP网段。部分AP也支持access模式，你可以根据实际网络设计选择。

如果配置后问题依旧，可以从下面几个角度排查：

• 检查交换机侧配置：确认连接AP的交换机接口是Trunk模式，并放行了管理VLAN和业务VLAN。

• 检查DHCP中继（DHCP Relay）：如果PC和DHCP服务器不在同一个网段，需要在网关设备（如核心交换机）上为业务VLAN接口启用DHCP中继功能。

• 检查STP生成树协议：交换机端口生成树状态异常也可能导致报文无法转发，可以检查交换机端口的STP状态，或尝试在连接PC的端口上开启边缘端口（stp edged-port enable）来加速。

• 检查AC上的转发模式：如果你配置的是集中转发，需要确认AC上是否有针对此业务VLAN的策略限制了DHCP报文。可暂时改用本地转发进行测试。

MAP文件如下:（举例）

system-view
vlan 2
 #
interface G/0/0/0
port link-type trunk
port trunk permit vlan all
#
interface G/0/0/1
port access vlan 2 (业务vlan)
