WX2560、WA7220X和WA7220CE组成mesh链路，如何查看7220ce的RSSI？

一、AC（WX2560）上直接查看（推荐）

1. 查看所有 Mesh 链路（快速定位）

• AP Name：WA7220CE 的名称
• Peer：对端 MP（WA7220X）的 MAC
• RSSI：CPE 收到 MP 的信号强度（dBm，负数，越大越好）

2. 查看指定 CPE 的详细信息（含 RSSI / 信噪比）

• 射频口、信道、带宽
• RSSI（当前 / 最大）
• SNR（信噪比）
• 链路状态、收发报文数、误码率等

二、关键字段说明（看懂 RSSI）

• RSSI：CPE（WA7220CE）收到 MP（WA7220X）的信号强度，单位dBm
  • -30~-50 dBm：极佳
  • -50~-65 dBm：良好
  • -65~-75 dBm：一般（建议优化）
  • <-75 dBm：较差，易掉线

三、Web 界面查看（图形化）

1. 登录 WX2560 Web → 网络 → 无线 → Mesh → Mesh 链路
2. 列表中找到 WA7220CE，直接看到RSSI列

四、常见问题

1. 看不到 RSSI？
   • 确认 Mesh 链路状态为Forwarding（已建立）
   • 确认 AC 与 AP 版本匹配（Comware 7）
   • 确认 Mesh 策略已正确绑定
2. RSSI 为 0？
   • 链路未建立或已断开
   • 射频口未启用或信道不匹配

五、补充：iMC 上查看（可选）

检查WA7220CE的RSSI，可以从AC集中管控和CPE本地两种视角来进行，各有各的用途。

🔌 方案一：在AC集中管控侧集中查看（适合快速排查）

当需要快速查看任意CPE（客户端设备）的信号状态或进行批量故障排查时，直接在核心WX2560 AC上进行操作将最高效。H3C提供了多种查看方式：

• 1. 最直接的 Mesh 邻居信息（推荐优先尝试）
  通过AC来查看指定AP（即CPE）的Mesh邻居信息。这个信息是CPE接收到的信号强度，能直接反映从CPE到MPP（主节点）的上行信号质量。

  <H3C> display wlan mesh neighbor ap-name WA7220CE说明：ap-name 应替换为AC上配置的WA7220CE的AP名称。

  • 输出解析：执行后，在输出结果中找到指向MPP（WA7220X）的邻居条目，其中的 RSSI 值就是该CPE的接收信号强度，单位是dBm。

• 2. 详细的Mesh链路信息

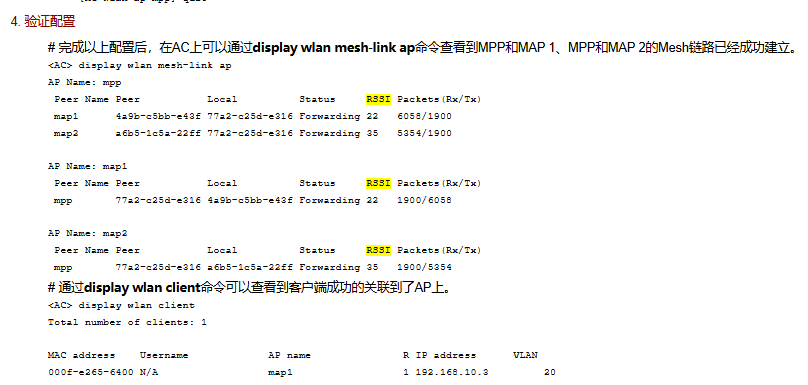

  如果需要查看链路状态（Active/Standby）或链路存活时间等详细信息，可以使用display wlan mesh-link命令：

  <H3C> display wlan mesh-link ap name WA7220CE说明：ap name 参数用于指定AP名称。

  • 输出解析：该命令的输出信息比上一条命令更为详尽，其中同样包含了 RSSI 字段，适合用于深入分析。

• 3. 通过全面的AP详细信息获取
  如果还想了解CPE的其他状态，可以使用display wlan ap all verbose命令，在输出的AP详细条目中查找Mesh链路相关的信号信息。

• 4. 在Web网管中可视化查看
  登录WX2560的Web管理页面，进入 “AP管理” 模块，定位到WA7220CE的详情页面，在 “Mesh链路状态” 一栏中也可以直观看到RSSI数值。这种方式更直观，适合不熟悉命令行的管理员操作。

💻 方案二：在CPE本地CLI精准查看（适合深入排查）

如果需要从CPE本地即WA7220CE的角度确认其“看到”的上行信号质量，用于深入排查上行链路问题，可以采用此方法。

• 前提：能通过Console口或SSH方式登录到WA7220CE的本地CLI。

• 登录成功后，执行以下命令：

  <WA7220CE> display wlan mesh link输出解析：在输出的Mesh链路信息中，找到对应MPP（WA7220X）的条目，查看 RSSI 字段即可获取CPE本地的接收信号强度值。
