er5200g和s5024 均开通了10个vlan 如何配置使得10个vlan 可以联通外网

要让S5024交换机上10个VLAN都能上外网，核心是启用路由器的“单臂路由”功能，因为ER5200G路由器不支持VLAN接口（VLANIF）。需要把交换机的Trunk口和路由器的子接口配对起来，让每个VLAN的流量都能穿过路由器与外网通信。

具体的配置流程，可以参考下面的表格：

 配置步骤概览

这个型号的路由器，默认所有路由器上面的IP都可以上外网的。

把其他接口全部放行vlan就行了啊。

一、先确认你的组网现状

• ER5200G：

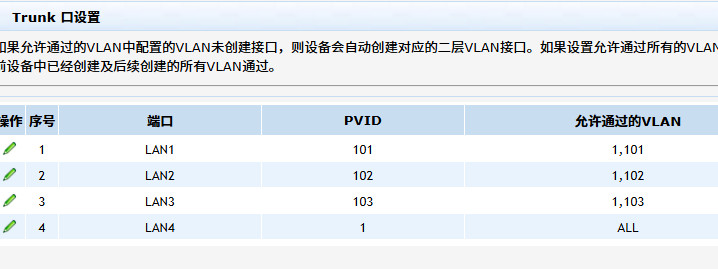

  • LAN1-LAN3 做了 Trunk，PVID 分别为 101/102/103，允许 VLAN 1,101/102/103 通过
  • LAN4 做了 Trunk，PVID=1，允许 ALL VLAN 通过（对应接交换机 S5024）

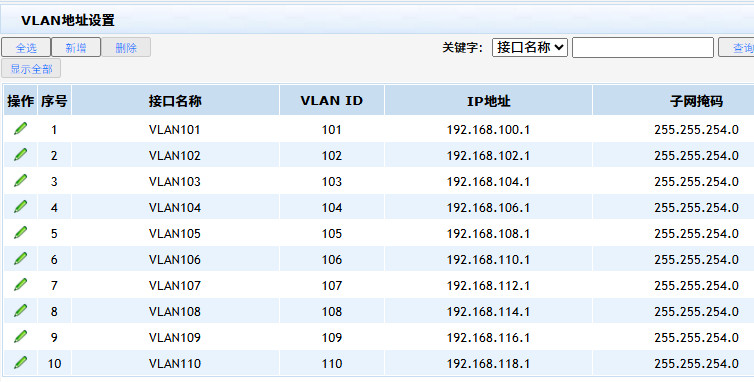

  • 已经配置了 VLAN101~110 的三层接口 IP（192.168.100.1/23 到 192.168.118.1/23）
• S5024：
  • 所有 VLAN101-110 已创建，对应端口已划入
  • 24 口配置为 Trunk，允许所有 VLAN 通过，上联到 ER5200G 的 LAN4

二、核心配置步骤（ER5200G 路由器侧）

1. 确保所有 VLAN 接口 IP 正确（你已经配置好了）

2. 检查 LAN4 口 Trunk 配置（你已经配置好了）

• PVID：1
• 允许通过的 VLAN：ALL ✅
  这样 S5024 上所有 VLAN 的流量都能带上 VLAN 标签，通过 LAN4 进入 ER5200G。

3. 开启 NAT 上网（关键！）

1. 进入：高级设置 → NAT 设置 → 地址转换
2. 选择你的WAN 口（比如 WAN1），启用 NAT
3. 内网地址段：选择 所有 LAN 网段（或手动添加 10 个 VLAN 对应的网段：192.168.100.0/23 ~ 192.168.118.0/23）
4. 保存配置

注意：ER5200G 的 NAT 默认会对所有 LAN 接口的流量做 PAT，只要开启了 WAN 口的 NAT，内网所有网段都能上网。

4. 配置 DHCP（如果终端需要自动获取 IP）

• 进入：高级设置 → DHCP 服务器 → 地址池
• 为每个 VLAN 创建地址池：
  • 网段：对应 VLAN 的网段（如 192.168.100.0/23）
  • 网关：对应 VLAN 的接口 IP（如 192.168.100.1）
  • DNS：公网 DNS（如 114.114.114.114）

三、S5024 交换机侧配置（已完成部分补充）

四、关键检查点（常见问题）

1. ER5200G 上必须有 WAN 口配置：确保 WAN 口已拨号 / 静态 IP 配置成功，能 ping 通外网。
2. NAT 必须开启：如果没开 NAT，内网 VLAN 能通网关但无法访问外网。
3. 终端网关必须正确：每个 VLAN 的终端默认网关必须是 ER5200G 上对应的 VLAN 接口 IP，不能设成别的地址。
4. VLAN 标签传递正常：
   • S5024 下联口是 Access 口，划入对应 VLAN
   • 上联口 24 是 Trunk，允许所有 VLAN 通过
   • ER5200G 的 LAN4 是 Trunk，允许所有 VLAN 通过

五、快速测试方法

1. 在 ER5200G 上 ping 外网：ping 114.114.114.114，确认路由器本身能上网。
2. 在 S5024 上 ping 各 VLAN 网关：ping 192.168.100.1，确认交换机到路由器三层互通。
3. 用 VLAN101 的终端 ping 网关和外网，确认正常。
