OSPF 虚链路 环路模拟

这个问题的核心是：OSPF协议规定，当一台ABR（区域边界路由器）同时从骨干区域（Area 0）和非骨干区域收到同一条路由时，它会无条件信任来自骨干区域的LSA，即使非骨干区域的路径看起来更优。

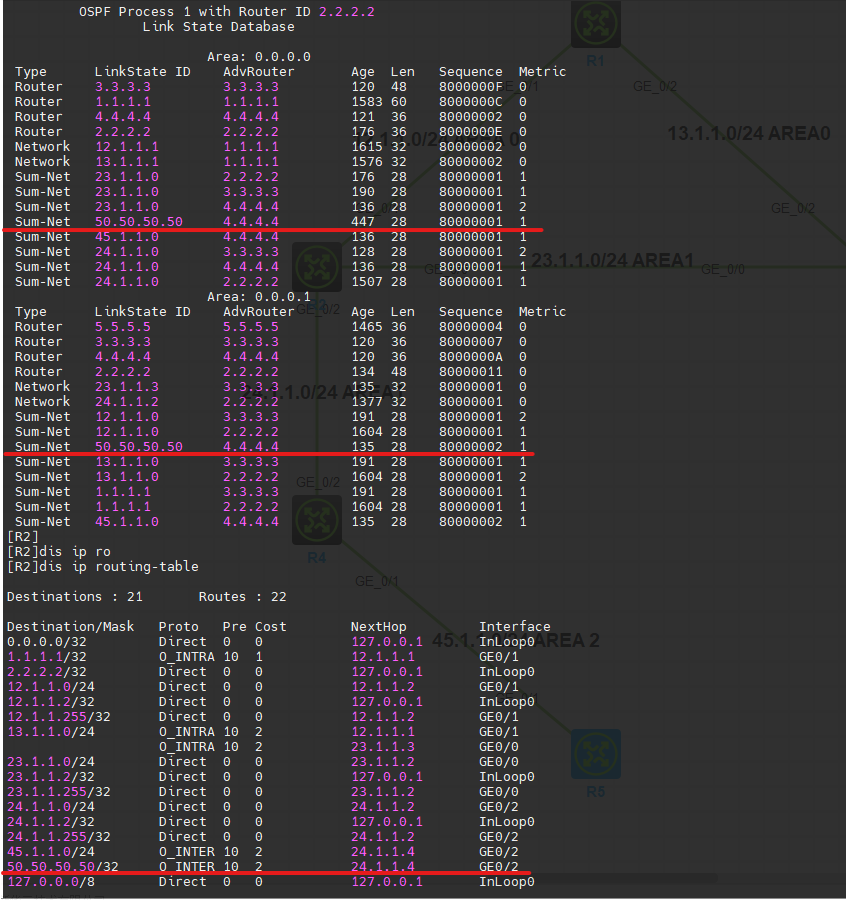

R2路由表选择：为什么是24.1.1.4

R2之所以下一跳指向24.1.1.4，是因为虚链路（Virtual Link）让R2自认为也是“骨干区域的一部分”。因此，它计算去往50.50.50.50的路径时，不再依据常规的跨区域路由，而是直接在“延伸了的骨干区域”里计算最短路径。结合典型的虚链路环路拓扑，R2此时的视角和选路逻辑大致如下：

• 虚链路的影响：你和R4（假设IP为4.4.4.4）之间建立了一条穿过Area 1的虚链路。此时R2认为自己就是ABR，并且这个虚链路被视为骨干区域（Area 0）的一条逻辑点到点链路。

• LSA接收：R2既从Area 0收到R4产生的关于50.50.50.50的3类LSA，也从Area 1收到R3转发的同一3类LSA。

• 路由选择与下一跳计算：根据OSPF原理，R2会选择源自骨干区域的LSA并写入路由表。R2默认不改变从骨干区域收到的3类LSA里的通告路由器信息。为了到达50.50.50.50背后真正的通告路由器R4，R2在“延伸了的骨干区域”里重新计算最短路径，发现去往24.1.1.4（直连Area 0的物理接口）的成本更低。因此，R2路由表中前往50.50.50.50的下一跳最终指向了24.1.1.4，而不是12.1.1.1。

完整的环路路径

在R2选择了24.1.1.4作为下一跳后，一个环路就形成了：

1. R2查表：R2查询路由表，将发往50.50.50.50的数据包交给下一跳24.1.1.4（R4的接口）。

2. R4查表：R4收到包后，查找去往50.50.50.50的路由，发现下一跳是该网段直连的R5。数据包经Area 2转发给R5。

3. R5回程：R5收到包后，若需要回复，它查找路由表去往源IP（假设在R3下的用户），发现下一跳是它的默认网关或Area 2的唯一出口，即R4。数据包被送回给R4。

4. 环路封闭：R4收到回复包，重复步骤2，将数据包再次发往R5。而R5又没有更优的路由，只能再次将包送回给R4。这样，数据包就在R4 <-> R5 <-> R4之间形成环路，直到TTL耗尽。

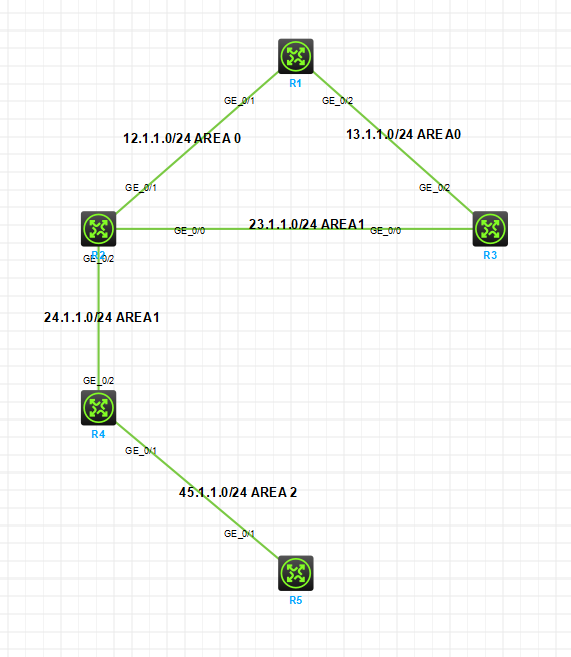

一、先还原你的实验拓扑逻辑（你场景标准结构）

• Area 1 没有直连骨干 Area 0，用虚链路 R2–R4 穿越中间区域建立逻辑 Area 0 连通
• R5 在远端非骨干区域，环回 50.50.50.50
• R2 同时有两条可达路径去往 R5：
  1. 物理路径：R2→R1 12.1.1.1
  2. 虚链路逻辑路径：R2→R4 24.1.1.4

二、最核心 3 个原因（按优先级）

原因 1：虚链路把 R4 变成 逻辑 ABR，LSA 进入 Area 0 更 “优先”

原因 2：虚链路逻辑开销 + 物理接口开销 叠加后更小

• 虚链路穿越多跳，协议内部算出来的 total cost 反而比 R2→R1 物理链路更低
• OSPF 只看 最小开销，谁开销小走谁，不管物理拓扑直觉

原因 3：LSA 生成与泛洪时序、LSDB 加载先后

• R4 先把 50.50.50.50 的 LSA 注入 R2 的 LSDB
• R1 的 LSA 后到
  OSPF 维持现有最优路由不轻易切换，除非开销明显更小、LSA 更新触发重新计算。

三、为什么你觉得 “应该走 12.1.1.1”？

四、怎么验证我上面说的原因

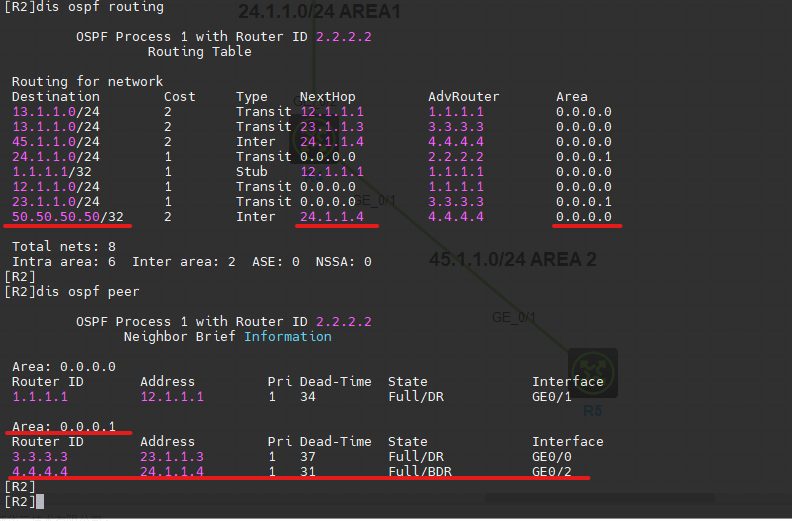

1. 看路由类型：
   • 下一跳 24.1.1.4：Intra-area 域内路由（优先级高）
   • 下一跳 12.1.1.1：Inter-area 区域间路由（优先级低）
2. 看两条路径的 cost 值，对比谁更小。

五、虚链路为什么容易造环路（对应你实验目的）

1. 虚链路逻辑拉通 Area 0，打破物理区域边界
2. 路由类型优先级、开销计算错乱，产生次优路径
3. 双向都有可达路由 + 选路不对称 → 逻辑三层环路
4. 工程规范：严禁核心网用虚链路，只能临时救急

六、想强制让 R2 走 12.1.1.1 怎么做

1. 接口改大开销，让 R2-R4 链路 cost 加大
2. 对 50.50.50.50 做 OSPF 路由策略、preference 优先级
3. 拆除虚链路，整改区域正规对接 Area 0
