6800-2C无法启动

大概率故障了

一、核心问题分析

1. 系统镜像版本与 BootROM / 硬件不兼容
2. 设备硬件故障（交换芯片 / 板卡损坏）

二、分步排障方案（按优先级执行）

步骤 1：基础硬件排查（先排除电源 / 接触问题）

1. 电源与环境：更换电源模块、电源线，确认机房供电稳定；检查设备风扇是否正常运转，排除过热问题。
2. 板卡重插：如果是可插拔板卡，断电后重新插拔主控制板，确保接触良好。

步骤 2：通过 BootROM 重新刷写 / 恢复系统镜像

1. 重启设备，在启动时按 Ctrl+B 进入 BootROM 菜单（默认密码：空 或 Admin@h3c）。
2. 执行 dir cf: 查看 Flash 内的镜像文件，确认是否存在 s6800-cmw710-system-xxx.bin 和 s6800-cmw710-boot-xxx.bin。
3. 通过 TFTP 上传官方完整的 S6800-2C 版本镜像（必须包含 boot 和 system 两个文件，且版本号一致，比如 R2612P01）：
   • 配置 TFTP 服务器，IP 地址设为和设备管理口同网段（如 192.168.1.2/24）。
   • 在 BootROM 菜单选择 TFTP Download Application Program，按提示输入服务器 IP、设备 IP、子网掩码，上传两个镜像文件。
4. 上传完成后，执行：
   bash

   运行

   boot-loader file cf:/s6800-cmw710-system-r2612p01.bin cf:/s6800-cmw710-boot-r2612p01.bin main
   指定主启动文件，然后重启设备。

步骤 3：BootROM 版本升级 / 回退（解决版本不兼容）

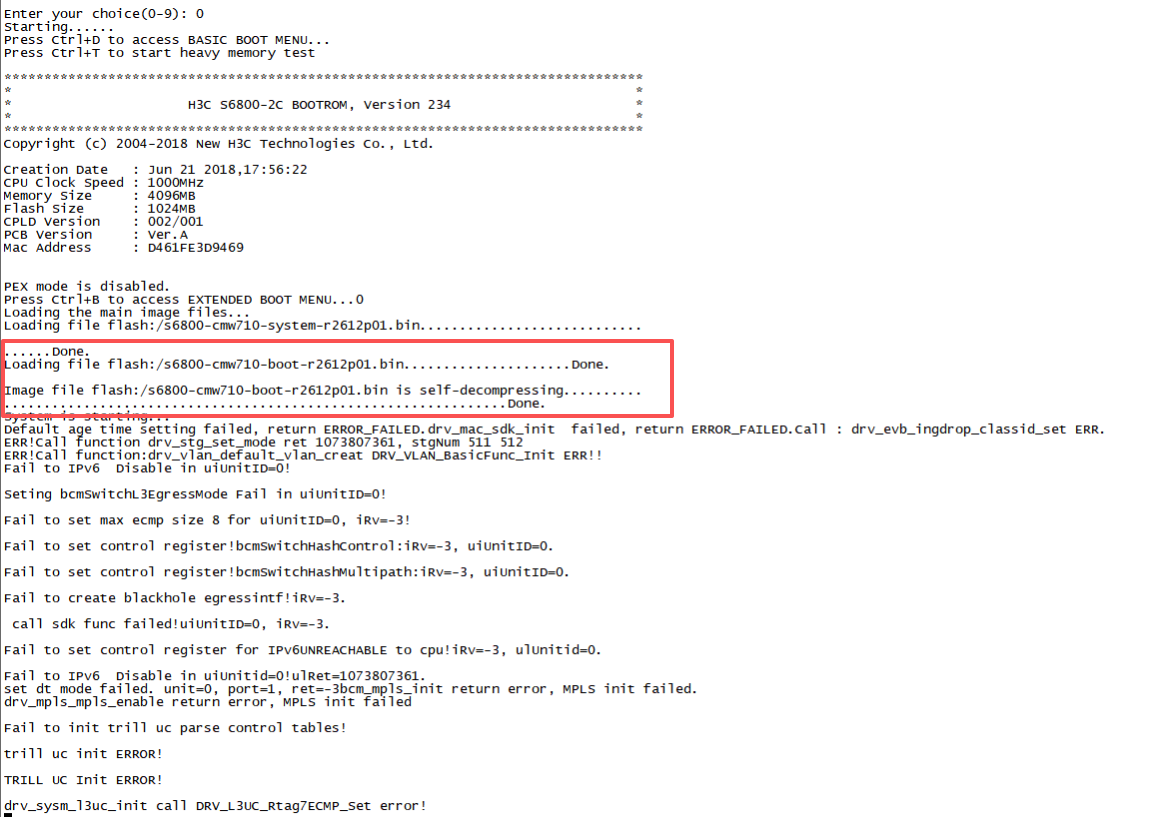

1. 在 BootROM 菜单查看当前 BootROM 版本（日志显示为 Version 234）。
2. 下载对应系统版本的 BootROM 升级包，通过 TFTP 上传并升级。
3. 升级完成后，重新执行步骤 2 刷写系统镜像。

步骤 4：硬件故障判断（若以上操作无效）

• 日志中 drv_mac_sdk_init failed 是交换芯片初始化失败的典型表现，通常意味着主控制板或交换矩阵芯片损坏。
• 这种情况需要联系 H3C 售后，申请硬件检测或更换设备。

三、关键注意事项

1. 镜像必须完整匹配：S6800-2C 的系统镜像必须是官方发布的对应型号版本，boot 和 system 文件必须配套，版本号必须一致。
2. 优先使用稳定版本：如果当前版本 R2612P01 有问题，可以尝试刷写同系列的其他稳定版本（如 R2610P02），排除版本本身的 BUG。
3. 避免跨大版本升级：不要直接刷写跨大版本的镜像（比如从 R26xx 刷到 R75xx），会导致 BootROM 和系统不兼容。

设备在运输后无法启动，通常是由硬件接触不良引起的。建议按照“由外到内”的顺序，先从Console口查看设备状态，再排查电源，最后检查内部板卡。

 第一步：连接Console口，获取故障信息

这是最直接、最关键的诊断方法，你需要用Console线连接设备管理口和电脑来查看启动过程的输出。

• 观察启动输出：重启设备，用终端软件（如SecureCRT）观察输出。如果没有任何显示，说明设备BIOS/POST（上电自检）未能通过，通常是电源或主板问题，可以跳到“电源排查”部分。

• 记录关键日志：注意查看：

  • 硬件自检信息：内存、板卡自检是否有“Fail”或“Error”。

  • 操作系统加载提示：是否提示找不到启动文件（System image），或进入 BootWare菜单（显示“Press Ctrl+B to enter Boot Menu”）。

 第二步：检查电源系统

如果上电后设备所有指示灯都不亮、风扇不转，或Console口无任何输出，很可能是电源故障。

• 电源模块指示灯：观察电源模块上的指示灯状态：

  • 绿灯常亮：正常。

  • 红灯/黄灯常亮或闪烁：电源模块本身故障。

  • 指示灯熄灭：外部供电未到位或电源模块硬件损坏。

• 物理状态排查：

  • 外部供电：检查机房电源插座是否有电、电压是否稳定、设备电源线是否松动。

  • 模块重插：断电后，拔出电源模块重新安装，确保其安装牢固

  • 交叉验证：如果是多电源设备，可尝试仅用单个正常的电源模块启动，或将问题模块插入另一个正常槽位测试。

 第三步：检查内部硬件

运输中的震动极易导致内存、硬盘、接口卡等模块松动或金手指氧化，这是此类故障最常见的原因。

• 内存模块：断电后，重新插拔所有内存条，检查金手指是否氧化（可用橡皮擦轻擦），内存插槽是否有异物。

• 硬盘/Flash卡：检查内置的SSD硬盘或CF卡是否牢固在位。

• 板卡与连接：

  • 检查主板与背板连接是否因震动而松动。

  • 最小系统法：暂时拔掉所有非必要的接口卡，仅保留主板、内存和电源，看设备能否启动。如果能，再逐一添加模块，即可定位故障硬件。

• 前面板指示灯：在以上操作后，留意前面板的SYS系统灯、电源灯是常亮、闪烁还是熄灭。闪烁通常代表系统在启动或诊断中，常灭则多与供电或主板有关。

 第四步：从BootWare菜单尝试恢复系统

如果设备能通过自检，但卡在加载操作系统阶段，并且Console口输出提示可以进入BootWare菜单（你会在自检完成后看到类似“Press Ctrl+B to enter Boot Menu”的提示），则可以尝试修复启动文件。

• 在重启设备的几秒内，迅速按下Ctrl+B组合键进入BootWare菜单。

• 重新加载系统：如果启动文件（.bin）丢失或损坏：

  • 在电脑上搭建一个TFTP服务器。

  • 在BootWare菜单中，选择TFTP升级选项，通过网络将正确的固件包（.ipe文件-50）加载到设备，覆盖修复损坏的文件。

• 跳过当前配置：如果可以进入系统但启动卡死，可尝试在BootWare菜单跳过当前配置启动，判断是否为配置冲突导致
