问
H3C Secpath F1028
21小时前提问
- 1关注
- 0收藏，65浏览
回复MultiService:
151****9061邀请您进行远程控制 ToDesk设备代码:684 413 581 临时密码:cd777n13 点击链接直接进行远程控制： ***.***/invite-page?id=HJXSDPsRJunjpNBPPX9Jv
zhiliao_9hVfQ0
发表时间：21小时前
更多>>
开一个todesk
MultiService
发表时间：21小时前
回复MultiService:
151****9061邀请您进行远程控制 ToDesk设备代码:684 413 581 临时密码:cd777n13 点击链接直接进行远程控制： ***.***/invite-page?id=HJXSDPsRJunjpNBPPX9Jv
zhiliao_9hVfQ0
发表时间：21小时前
H3C SecPath F1028 从自动获取 IP 改为 PPPoE 上网配置

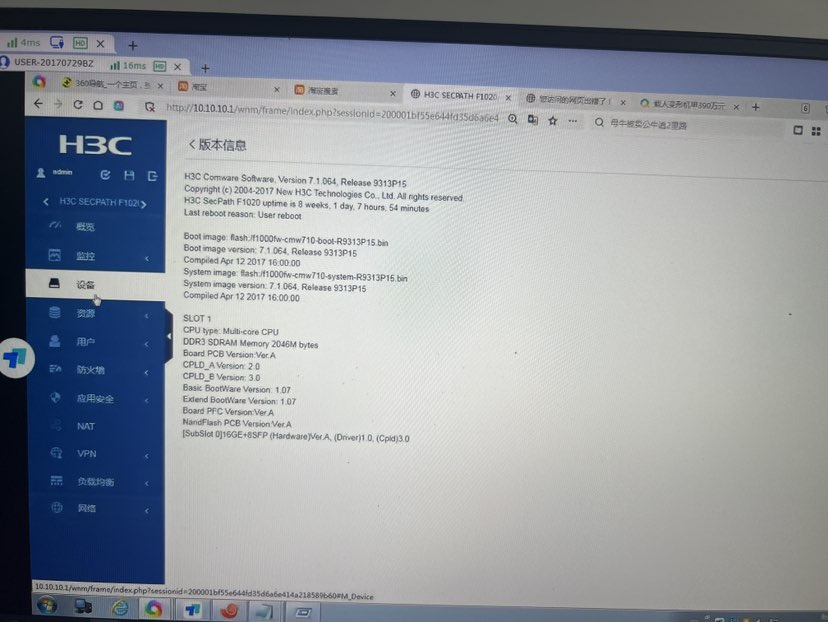

你的 F1028 版本是 V7.1.064 Release 9313P15，下面给你Web 界面 + 命令行双方案，按步骤操作即可完成 PPPoE 拨号。
一、组网与前提说明
- 原 WAN 口是 DHCP 自动获取，现在改为 PPPoE 拨号，需要：
- 将光猫改为桥接模式，让 F1028 直接拨号
- 物理口绑定到 Dialer 拨号接口
- 配置默认路由、NAT 和安全策略
- 以下以 GE1/0/3 为 PPPoE 物理口举例，你可以根据实际接口替换。

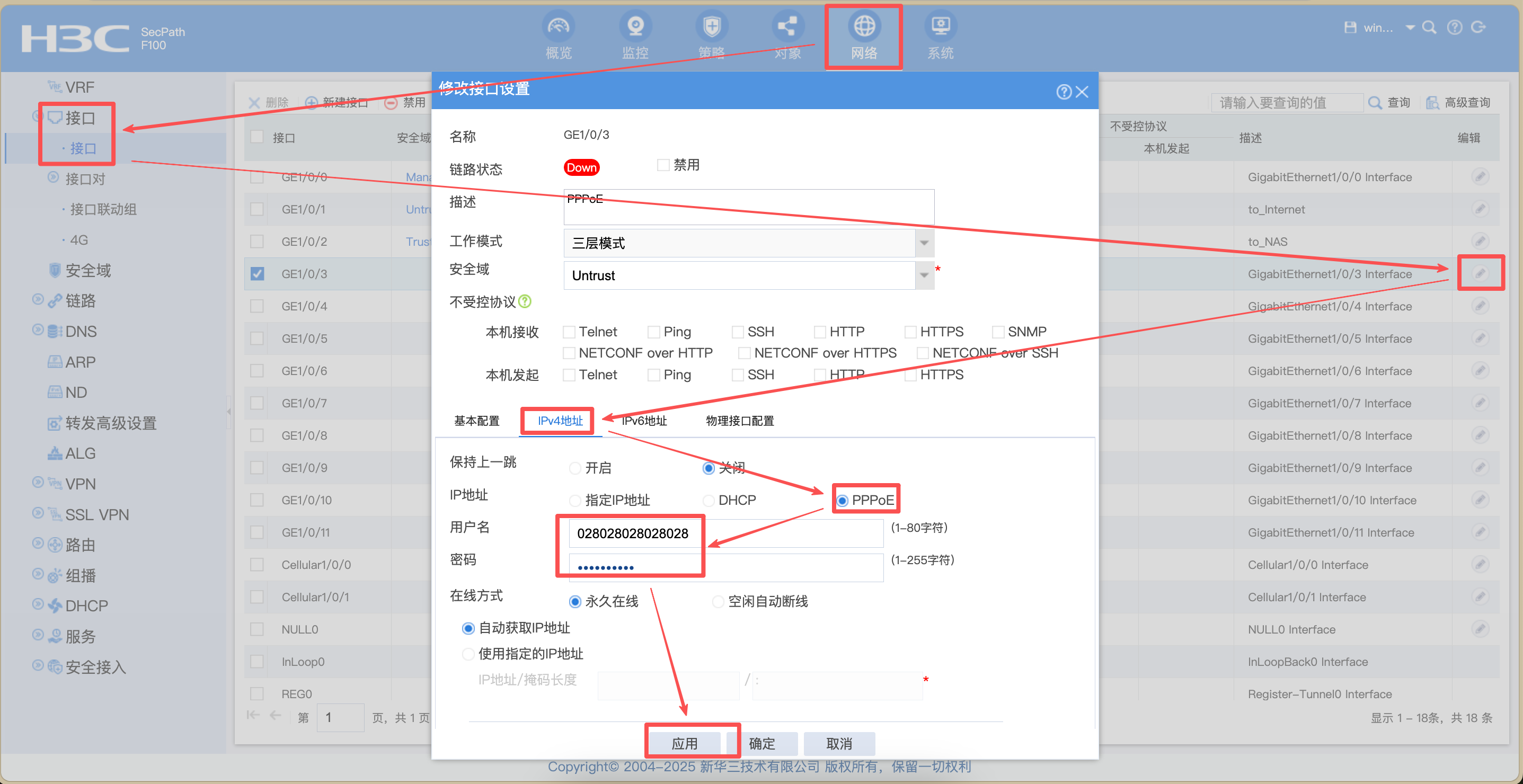

二、Web 界面配置步骤（推荐）
步骤 1：创建 PPPoE 拨号接口
- 登录 F1028 Web 管理界面，进入左侧菜单：网络 → 接口 → PPPoE 接口
- 点击「新建」，配置关键参数：表格
配置项 填写内容 说明 PPPoE 接口名 Dialer0 自定义名称，如 Dialer0 绑定物理接口 GigabitEthernet1/0/3 选择接光猫的 WAN 物理口 用户名 / 密码 运营商宽带账号 / 密码 需与运营商提供的一致 拨号模式 永久在线 避免按需拨号导致掉线 MTU 1492 PPPoE 标准 MTU 值 会话保持 开启 防止长时间无流量被运营商下线 - 点击「确定」保存。
步骤 2：启用物理接口并确认状态
- 进入「网络 → 接口 → 物理接口」，找到
GigabitEthernet1/0/3 - 取消「禁用」勾选，确保链路状态为
up - 保存配置，此时 Dialer0 接口会自动发起拨号。
步骤 3：配置默认路由（让所有流量走 PPPoE）
- 进入「网络 → 路由 → 静态路由」，点击「新建」
- 配置参数：
- 目的地址 / 掩码：
0.0.0.0/0 - 下一跳 / 出接口：选择
Dialer0接口
- 目的地址 / 掩码：
- 保存配置，内网所有外网流量都会通过 PPPoE 转发。
步骤 4：配置源 NAT（内网访问外网）
- 进入「NAT → 源 NAT」，点击「新建」
- 配置参数：
- 源安全域：
Trust（内网区域） - 目的安全域：
Untrust（外网区域） - 动作：
NAT - 转换后地址：选择「出接口地址」，接口选
Dialer0
- 源安全域：
- 保存配置，内网 IP 会被转换为 Dialer0 的公网 IP。
步骤 5：放行安全策略（允许内网→外网）
- 进入「防火墙 → 安全策略」，点击「新建」
- 配置参数：
- 源安全域：
Trust - 目的安全域：
Untrust - 动作：
允许 - 应用对象：所有服务
- 源安全域：
- 保存配置，内网即可正常访问外网。
三、命令行配置脚本（Console 口直接复制）
plaintext
# 1. 配置物理口，关闭DHCP并绑定Dialer
system-view
interface GigabitEthernet1/0/3
undo ip address
pppoe-client dial-bundle-number 1
quit
# 2. 创建Dialer接口，配置PPPoE账号密码
interface Dialer1
link-protocol ppp
ppp chap user 你的宽带账号
ppp chap password simple 你的宽带密码
ppp pap local-user 你的宽带账号 password simple 你的宽带密码
ip address ppp-negotiate
dialer bundle 1
dialer-group 1
mtu 1492
quit
# 3. 配置Dialer拨号组规则
dialer-rule 1 ip permit
# 4. 配置默认路由
ip route-static 0.0.0.0 0 Dialer1
# 5. 配置源NAT策略（Trust→Untrust）
nat address-group 1
section 0 0.0.0.0 0.0.0.0
quit
acl advanced 3000
rule permit ip source 192.168.1.0 0.0.0.255
quit
interface Dialer1
nat outbound 3000 address-group 1
quit
# 6. 配置安全策略（Trust→Untrust允许）
security-policy
rule name trust_to_untrust
source-zone trust
destination-zone untrust
action permit
quit
四、常见问题排查
- 拨号失败
- 检查光猫是否已改为桥接模式，且 PPPoE 账号密码正确
- 确认运营商未绑定原 DHCP 地址的 MAC 地址，可在 Dialer1 下配置
pppoe-client mac-address 物理口MAC模拟原设备 MAC - 查看接口状态：
display interface Dialer1，确认物理口和协议均为 up
- 拨号成功但无法上网
- 检查默认路由是否指向 Dialer1：
display ip routing-table - 确认 NAT 策略配置正确，源 NAT 已绑定到 Dialer1
- 检查内网 PC 的网关是否指向防火墙内网接口 IP，DNS 可配置为运营商 DNS 或
223.5.5.5
- 检查默认路由是否指向 Dialer1：
- 频繁掉线
- 开启 Dialer 接口的
dialer timer autodial自动重拨功能 - 检查运营商是否限制会话时长，可在光猫后台确认桥接模式配置
- 开启 Dialer 接口的
