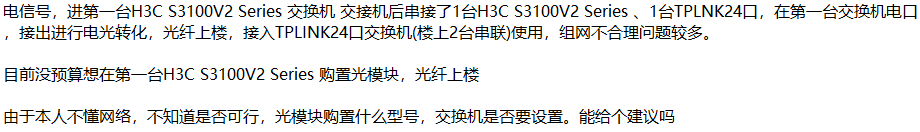

H3C使用光模块问题

一、关于“购置光模块，光纤上楼”的可行性分析

1. 光模块型号选择（必须匹配）：
   • H3C S3100V2 系列通常是百兆或千兆交换机（需确认具体型号后缀，如 -EI 或 -SI）。
   • 如果是百兆光口（接口标识为 FX），你需要购买 100M SFP 光模块。
   • 如果是千兆光口（接口标识为 GT 或 X），你需要购买 1000M SFP 光模块。
   • 建议： 先查看交换机面板上的接口标识，或者拍照给卖光模块的商家确认。买错了插上去灯不会亮。
2. 交换机是否支持光模块（硬件限制）：
   • S3100V2 属于较老的型号。部分低端型号虽然有 SFP 插槽，但可能不支持热插拔光模块，或者需要特定的配置命令才能开启光口。
   • 验证方法： 插上光模块后，观察交换机对应的指示灯是否亮起。如果不亮，可能需要进入命令行输入 interface GigabitEthernet 1/0/X (X为端口号) 然后 undo shutdown。
3. 对端设备（TP-LINK）必须匹配：
   • 光纤是点对点的。你楼下换了光模块，楼上 TP-LINK 交换机也必须有光口，并且插上匹配的光模块。
   • 如果楼上的 TP-LINK 是普通电口（RJ45）交换机，你需要购买一个光电收发器（光猫）来转换信号，而不是直接把光纤插到交换机上。

二、针对现有网络架构的优化建议

1. 物理链路优化（解决环路风险）：
   • 现状问题： 你提到“TP-LINK 24口（楼上2台串联）”。这种串联方式（手拉手）容易造成单点故障，且如果连线不当极易产生环路。
   • 建议： 既然预算有限，尽量保持星型结构。如果光纤无法覆盖所有楼层，尽量让所有网线都汇聚到第一台 H3C S3100V2 上，而不是交换机串交换机。
2. VLAN 划分（解决广播风暴）：
   • S3100V2 是二层交换机，支持基本的 VLAN 功能。
   • 建议： 如果网络中有几十台电脑，建议划分 VLAN。例如，将财务、办公、监控流量分开。这能极大减少网络拥堵。
   • 操作难度： 需要懂一点命令行配置（vlan 10, port ethernet ...）。
3. DHCP 服务器统一：
   • 现状问题： 多台交换机串联，如果每台交换机或路由器都开启了 DHCP，会导致 IP 地址冲突。
   • 建议： 确保整个网络中只有一台主路由器（或核心服务器）开启 DHCP，所有下级交换机（H3C 和 TP-LINK）都应视为纯透传设备（二层接入），不要开启路由功能。

可以的

一、先确认你的 S3100V2 支不支持光模块

• 你可以看一下交换机面板，有没有类似 “1000BASE-SFP” 的接口，有的话就可以直接用。
• 如果没有 SFP 口，就只能用你原来的 “电口 + 光电转换器” 方案，没法直接插模块。

二、光模块型号怎么选？

方案 1：千兆单模双纤模块（最通用、兼容性最好）

• 型号：H3C SFP-GE-LX-SM1310-A（或兼容款，如华为 / 华三兼容模块）
• 参数：1000BASE-LX，1310nm，单模双纤，最远 10km
• 优势：通用性强、价格便宜（几十块一对）、兼容性好，不容易出问题。

方案 2：千兆单模单纤模块（如果只有 1 根光纤）

• 型号：BIDI 单纤模块（TX1310/RX1550 和 TX1550/RX1310）
• 优势：只需要 1 根光纤，适合旧楼只有单纤的场景。

避坑提醒

• 必须买 千兆 SFP 模块，别买成万兆的（S3100V2 不支持万兆模块）。
• 模块波长必须和光纤匹配，单模光纤就买单模模块，别买成多模的。
• 预算有限的话，买第三方兼容模块（如 Finisar、中兴兼容款）也可以用，价格比原厂便宜很多。

三、交换机需要怎么设置？

1. 端口模式配置

   进入命令行，把 SFP 口改成千兆模式（默认一般就是，但可以确认一下）：
   bash

   运行

   system-view interface GigabitEthernet 1/0/25 # 换成你的SFP口编号 speed 1000 duplex full undo shutdown quit
   保存配置即可。
2. 和楼上交换机的 VLAN/trunk 配置
   • 如果你只是普通上网，没有 VLAN 划分，楼上的 TP-LINK 交换机默认傻瓜模式就行，不用配置。
   • 如果你有 VLAN（比如 IPTV、多网段），需要把 SFP 口设成 Trunk 模式，允许对应 VLAN 通过：
   bash

   运行

   interface GigabitEthernet 1/0/25 port link-type trunk port trunk permit vlan all quit

四、改造后的组网优势对比

五、实施步骤（照着做就行）

1. 买一对匹配的千兆单模光模块（根据光纤距离选 10km 款即可）。
2. 把模块分别插入楼下 S3100V2 的 SFP 口和楼上的设备（如果楼上还是 TP-LINK 交换机，需要用光电转换器接模块，或者换一台带 SFP 口的交换机）。
3. 用光纤跳线连接两个模块，注意单纤 / 双纤的收发对应。
4. 配置 S3100V2 的 SFP 口，开启端口，测试连通性。
5. 把原来串接的多余交换机去掉，简化组网。
