4.2 实验组网图

                                                                                                    图4-1 实验组网

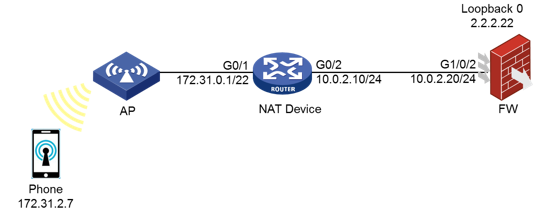

实验组网如图4-1所示。手机连接wifi获取地址172.31.2.7，与网关设备172.31.0.1同网段，防火墙在网关上做NAT，手机与防火墙建立IPSec VPN。

4.3 背景需求

V7防火墙设备作为VPN总部，客户通过移动终端Phone拨入，中间跨越运营商NAT，客户拨入后可实现访问总部资源的需求。

4.4 实验设备和器材

本实验所需之主要设备器材如表4-1所示。

                                                                                              表4-1 实验设备和器材

4.5 实验过程

实验任务一：配置防火墙侧IPSec VPN

步骤一：准备工作

按照图4-1搭建实验环境，配置网关设备的接口地址和NAT功能。配置如下：

[Router]interface GigabitEtherne0/1

[Router-GigabitEthernet0/1]ip address 172.31.0.1 255.255.252.0

[Router-GigabitEthernet0/1]nat server protocol udp global 172.31.0.22 any inside 10.0.2.20 any

[Router-GigabitEthernet0/1]quit

[Router]interface GigabitEtherne0/2

[Router-GigabitEthernet0/2]ip address 10.0.2.10 255.255.255.0

[Router-GigabitEthernet0/2]quit

配置防火墙G1/0/2的接口地址为10.0.2.20/24，将接口加入安全域Untrust，并配置所需的安全策略。配置和显示信息如下：

[FW]interface GigabitEthernet 1/0/2

[FW-GigabitEthernet1/0/2]ip address 10.0.2.20 255.255.255.0

[FW-GigabitEthernet1/0/2]quit

[FW]security-zone name trust

[FW-security-zone-Trust]import interface Ten-GigabitEthernet1/0/24

[FW-security-zone-Trust]quit

#配置安全策略为全通

[FW]security-policy ip

[FW-security-policy-ip]rule 1 name any

[FW-security-policy-ip-1-any]action pass

[FW-security-policy-ip]display this

#

security-policy ip

 rule 1 name any

  action pass

#

return

[FW-security-policy-ip]quit

#配置默认路由

[FW]ip route-static 0.0.0.0 0 10.0.2.10

AP配置略，手机能获取到地址即可。

步骤二：采用模板方式配置IPSec VPN

由于终端地址不固定，总部防火墙采用模板方式建立IPSec VPN。

配置domain的IKE认证/授权类型：

[FW]domain system

[FW-isp-system]authentication ike none

[FW-isp-system]authorization ike local

配置为移动终端分配IPv4地址的IKE本地地址池，从而使得企业分支客户端使用由企业中心网关统一分配的IP地址作为私网地址来进行通信，配置如下：

[FW]ike address-group ikepool 2.2.2.2 2.2.2.10 255.255.255.255

创建本地用户并指定用户类型为IKE，并授权IKE地址池：

[FW]local-user user1 class network

[FW-luser-network-user1]password simple 654321

[FW-luser-network-user1]service-type ike

[FW-luser-network-user1]authorization-attribute ip-pool ikepool

配置IKE提议：

[FW]ike proposal 1

[FW-ike-proposal-1]dh group2

[FW-ike-proposal-1]quit

配置IKE keychain：

[FW]ike keychain 1

[FW-ike-keychain-1]pre-shared-key address 0.0.0.0 0.0.0.0 key simple 123456

[FW-ike-keychain-1]quit

配置IKE策略：

[FW]ike profile 1

[FW-ike-profile-1]proposal 1

[FW-ike-profile-1]keychain 1

[FW-ike-profile-1]match remote identity address 0.0.0.0 0.0.0.0

#开启对客户端的认证，指定为xauth认证类型

[FW-ike-profile-1]client-authentication xauth

[FW-ike-profile-1]aaa authorization domain system username user1

[FW-ike-profile-1]quit

配置IPSec安全提议：

[FW]ipsec transform-set 1

[FW-ipsec-transform-set-1]esp encryption-algorithm aes-cbc-256

[FW-ipsec-transform-set-1]esp authentication-algorithm sha1

[FW-ipsec-transform-set-1]quit

创建一个IPSec安全策略模板，引用安全提议和IKE策略：

[FW]ipsec policy-template 1 10

[FW-ipsec-policy-template-1-10]transform-set 1

[FW-ipsec-policy-template-1-10]ike-profile 1

[FW-ipsec-policy-template-1-10]quit

引用IPsec安全策略模板创建一条IKE协商方式的IPsec安全策略：

[FW]ipsec policy 1 10 isakmp template 1

在接口G1/0/2下应用IPSec安全策略：

[FW]interface GigabitEthernet 1/0/2

[FW-GigabitEthernet1/0/2] ipsec apply policy 1

实验任务二：配置手机侧IPSec拨入（IOS系统）

步骤一：IOS系统配置

添加VPN配置，选择类型为IPSec，配置服务器为防火墙NAT后地址“172.31.0.22”，账户user1，密码654321，与防火墙上创建的IKE本地用户保持一致。

其中密钥为防火墙上配置的预共享密钥123456。

                                                                                           图4-2 IOS系统VPN配置

步骤二：验证配置

点击连接VPN，VPN状态显示已连接，查看VPN详情如图所示，其中“地址”就是从防火墙上配置的IKE地址中自动获取的。

                                                                                       图4-3 IOS系统VPN详细情况

在防火墙上可查看隧道状态正常，安全策略采用的协商方式为模板方式，对端受保护数据流的IP地址为2.2.2.2/32。

<FW>display ipsec sa

-------------------------------

Interface: GigabitEthernet1/0/2

-------------------------------

  -----------------------------

  IPsec policy: 1

  Sequence number: 10

  Mode: Template

  -----------------------------

    Tunnel id: 0

    Encapsulation mode: tunnel

    Perfect Forward Secrecy:

    Inside VPN:

    Extended Sequence Numbers enable: N

    Traffic Flow Confidentiality enable: N

    Path MTU: 1420

    Tunnel:

        local  address: 10.0.2.20

        remote address: 172.31.2.7

    Flow:

        sour addr: 0.0.0.0/0.0.0.0  port: 0  protocol: ip

        dest addr: 2.2.2.2/255.255.255.255  port: 0  protocol: ip

    [Inbound ESP SAs]

      SPI: 2652109651 (0x9e13fb53)

      Connection ID: 21474836481

      Transform set: ESP-ENCRYPT-AES-CBC-256 ESP-AUTH-SHA1

      SA duration (kilobytes/sec): 1843200/3600

      SA remaining duration (kilobytes/sec): 1843173/3384

      Max received sequence-number: 347

      Anti-replay check enable: Y

      Anti-replay window size: 64

      UDP encapsulation used for NAT traversal: Y

      Status: Active

    [Outbound ESP SAs]

      SPI: 246464222 (0x0eb0bede)

      Connection ID: 21474836480

      Transform set: ESP-ENCRYPT-AES-CBC-256 ESP-AUTH-SHA1

      SA duration (kilobytes/sec): 1843200/3600

      SA remaining duration (kilobytes/sec): 1843200/3384

      Max sent sequence-number: 0

      UDP encapsulation used for NAT traversal: Y

      Status: Active

在防火墙上创建一个loopback接口，配置接口地址为2.2.2.22/32。从手机侧ping这个地址，可以ping通。

                                                                                     图4-4 IOS系统VPN测试连通性

实验任务三：配置手机侧IPSec拨入（Android系统）

步骤一：Android系统配置

添加VPN网络，选择“IPSec Xauth PSK”。配置服务器地址为防火墙NAT后地址“172.31.0.22”，用户名user1，密码654321，IPSec预共享密钥123456。

                                                                                       图4-5 Android系统VPN配置

步骤二：验证配置

点击连接VPN，VPN状态为已连接，说明IPSec VPN建立成功。如图4-6所示：

                                                                                   图4-6 Android系统VPN连接状态

在防火墙上可查看隧道状态正常，安全策略采用的协商方式为模板方式，对端受保护数据流的IP地址为2.2.2.2/32。

<FW>display ipsec sa

-------------------------------

Interface: GigabitEthernet1/0/2

-------------------------------

  -----------------------------

  IPsec policy: 1

  Sequence number: 10

  Mode: Template

  -----------------------------

    Tunnel id: 0

    Encapsulation mode: tunnel

    Perfect Forward Secrecy:

    Inside VPN:

    Extended Sequence Numbers enable: N

    Traffic Flow Confidentiality enable: N

    Path MTU: 1420

    Tunnel:

        local  address: 10.0.2.20

        remote address: 172.31.2.7

    Flow:

        sour addr: 0.0.0.0/0.0.0.0  port: 0  protocol: ip

        dest addr: 2.2.2.2/255.255.255.255  port: 0  protocol: ip

    [Inbound ESP SAs]

      SPI: 4040720768 (0xf0d88180)

      Connection ID: 30064771072

      Transform set: ESP-ENCRYPT-AES-CBC-256 ESP-AUTH-SHA1

      SA duration (kilobytes/sec): 1843200/3600

      SA remaining duration (kilobytes/sec): 1843199/3591

      Max received sequence-number: 8

      Anti-replay check enable: Y

      Anti-replay window size: 64

      UDP encapsulation used for NAT traversal: Y

      Status: Active

    [Outbound ESP SAs]

      SPI: 9696822 (0x0093f636)

      Connection ID: 38654705665

      Transform set: ESP-ENCRYPT-AES-CBC-256 ESP-AUTH-SHA1

      SA duration (kilobytes/sec): 1843200/3600

      SA remaining duration (kilobytes/sec): 1843200/3591

      Max sent sequence-number: 0

      UDP encapsulation used for NAT traversal: Y

      Status: Active

在防火墙上创建一个loopback接口，配置接口地址为2.2.2.22/32。从手机侧ping这个地址，可以ping通。

                                                                                 图4-7 Android系统VPN测试连通性

4.6 实验中的命令列表

                                                                                                    表4-2 命令列表

4.7 思考题

1.      连接VPN时如果设备上报以下信息，错误原因可能是什么？

%Sep 11 12:16:27:510 2018 FW IKE/6/IKE_P1_SA_ESTABLISH_FAIL: -COntext=1; Failed to establish phase 1 in Main mode IKE_P1_STATE_INIT state.

Reason: No acceptable transform.

SA information:

Role: responder

Local IP: 10.0.2.20

Local ID type: Unknown

Local ID:

Local port: 500

Retransmissions: 0

Remote IP: 172.31.2.7

Remote ID type: Unknown

Remote ID:

Remote port: 500

Recived retransmissions: 0

Inside VPN instance:

Outside VPN instance:

Initiator COOKIE: 4a50d658887e30bf

Responder COOKIE: 011df8f1d3f8240f

Connection ID: 15

Tunnel ID: 4294967295

IKE profile name:

答：IKE第一阶段协商失败，IKE策略名称为空，说明IKE参数不对称。其中最可能出错的地方是IKE提议，IKE proposal由手机侧发起且不可配置，防火墙侧必须保证协商双方具有相同的加密算法、认证方法、认证算法和DH group标识。

IKE提议内容可以通过抓包确认，缺省情况下，防火墙IKE第一阶段密钥协商时所使用的DH密钥交换参数为group1，即768-bit的Diffie-Hellman group，而手机侧不使用group1，造成IKE提议协商错误。

                                                                                          图4-8 防火墙外网接口抓包

参考手册案例配置 1.16.10 主机与网关之间采用IKE方式建立保护IPv4报文的IPsec隧道配置举例（本地扩展认证及地址授权方式）

一、防火墙配置（L2TP over IPsec，命令行）

1. 基础环境（接口、安全域）

2. 配置 IPsec（IKE+ESP，预共享密钥）

3. 配置 L2TP（地址池、用户、虚模板）

二、Windows 电脑客户端配置（系统自带，无需软件）

1. 添加 VPN 连接

1. 打开 设置 → 网络和 Internet → VPN → 添加 VPN 连接
2. 填写：
   • VPN 提供商：Windows（内置）
   • 连接名称：公司 L2TP VPN（自定义）
   • 服务器名称或地址：防火墙公网 IP（202.100.1.1）
   • VPN 类型：L2TP/IPsec
   • 登录信息类型：用户名和密码
   • 用户名：vpnuser
   • 密码：vpn123456
3. 点击 保存


2. 设置 IPsec 预共享密钥（关键！）

1. 选中刚创建的 VPN → 高级选项 → VPN 属性 → 安全 → IPsec 设置
2. 勾选 使用预共享密钥，输入密钥：vpn123456（和防火墙一致）
3. 确定保存


3. 连接 VPN 并测试

1. 点击 VPN → 连接，提示 “已连接” 即成功
2. 测试：ping 192.168.1.1（防火墙内网口）、ping 内网服务器IP

三、常见报错解决（Windows）

• 报错：安全层协商错误
  管理员 CMD 执行以下命令，重启电脑：
  bash

  运行

  reg add HKLM\SYSTEM\CurrentControlSet\Services\RasMan\Parameters /v ProhibitIpSec /t REG_DWORD /d 0 /f reg add HKLM\SYSTEM\CurrentControlSet\Services\PolicyAgent /v AssumeUDPEncapsulationContextOnSendRule /t REG_DWORD /d 2 /f
• 报错：809（无法建立 L2TP 隧道）：检查防火墙公网 IP 连通性、端口 1701（L2TP）/500（IKE）/4500（NAT-T）是否放行

四、关键注意事项

1. 防火墙公网 IP 必须固定，端口 1701/500/4500 放行
2. 客户端和防火墙预共享密钥、加密算法（aes-128/sha1）必须一致
3. L2TP 地址池（10.10.10.0/24）不能和内网（192.168.1.0/24）冲突

用ipsec,两边都要有FW哦

可以，使用电脑通过IPsec VPN连接防火墙来访问公司内网，是远程办公的一个标准方案。

H3C 防火墙主要支持两种配置模式，我帮你梳理了它们的区别和配置要点：

📋 两种主流方案的对比

 方案详解与配置要点

方案一：L2TP Over IPsec (H3C iNode 客户端)

这是功能最全的方案，通过 L2TP 处理用户认证，再为整条隧道添加 IPsec 加密。

防火墙侧配置要点：

1. 配置 L2TP：启用 L2TP 服务，创建用户，并配置虚拟模板接口（VT）。

2. 配置 IPsec：创建一个 IPsec 策略，用于加密 L2TP 流量。

3. 关键一步：关联保护：在 L2TP 的虚拟模板接口（VT）视图下，必须执行 ipsec policy <策略名> 命令，将 IPsec 策略关联到 L2TP 隧道。

    注意：如果未配置此命令，L2TP 将以“裸奔”模式运行，流量是不加密的。

4. 配置安全策略：在防火墙涉及的安全域之间（例如 Untrust 到 Local、Trust），放通 UDP 500 和 4500 端口，以及 L2TP 使用的 UDP 1701 端口。

教程资源：

• 官方教程：H3C 官网的 《17-H3C EIA L2TP IPsec VPN接入典型配置举例》，包含从 EIA 认证、LNS 网关到 iNode 客户端配置的完整步骤。

方案二：纯 IPsec/IKEv2 (系统自带客户端)

此方案无需安装专用客户端，利用手机、笔记本电脑等终端自带VPN功能即可，但配置难度较高。

终端配置要点 (示例：Windows)
您有两种方式配置 Windows 自带的 IPsec VPN 客户端：

• 方式A：使用netsh命令行（更快捷）

  1. 以管理员身份运行 cmd 或 powershell

  2. 执行以下命令创建IPsec策略，可根据需要替换密钥和算法参数：

  # 创建IPsec策略（名称、加密算法、生存时间）

  netsh ipsec static add policy win2vsr mmsec="3DES-SHA1-2" mmlifetime=1440 # 创建IP筛选器列表 netsh ipsec static add filterlist win2vsr netsh ipsec static add filterlist vsr2win # 创建筛选器操作（ESP封装，MD5完整性校验，DES加密） netsh ipsec static add filteraction name=win2vsr action=negotiate qmsec="ESP[MD5,DES]" # 创建规则（关联策略、筛选器、操作，并指定预共享密钥） netsh ipsec static add rule name=win2vsr policy=win2vsr filterlist=win2vsr filteraction=win2vsr tunnel=<防火墙公网IP> cOnntype=all kerberos=no psk=<你的预共享密钥> netsh ipsec static add rule name=vsr2win policy=win2vsr filterlist=vsr2win filteraction=win2vsr tunnel=<你的电脑IP> cOnntype=all kerberos=no psk=<你的预共享密钥> # 激活策略 netsh ipsec static set policy name=win2vsr assign=yes，上述命令示例基于特定的算法组合（DES/MD5）。在生产环境中，建议根据您的安全要求替换为更安全的算法（如AES/SHA256）。详细参数说明可参考CSDN相关技术博客

• 方式B：使用图形化界面（更直观）

  1. 按 Win + R，输入 secpol.msc 并回车，打开“本地安全策略”。

  2. 右键点击 “IP安全策略，在本地计算机”，选择 “创建IP安全策略”。

  3. 按向导创建新策略，在配置规则时，选择 “隧道终结点由下列IP地址指定”，并填入防火墙的公网IP。

  4. 为隧道配置“IP筛选器列表”和“筛选器操作”（即两端需加密通信的网段），并选择使用 “预共享密钥” 进行身份验证。

  5. 创建完成后，在“本地安全策略”窗口中，右键点击新策略并选择 “分配” 来激活它。
