问
交换机跟路径开销
2026-05-16提问
- 0关注
- 0收藏，205浏览
问题描述：
core是根桥 每台设备每个端口开销是多少 为什么会阻塞接入3跟路径开销为20的2口 不阻塞接入1的根路径开销为21的2口？
组网及组网描述：
- 2026-05-16提问
- 举报
-
(0)
最佳答案
已采纳
一、先明确关键信息：各端口的根路径开销（RPC）

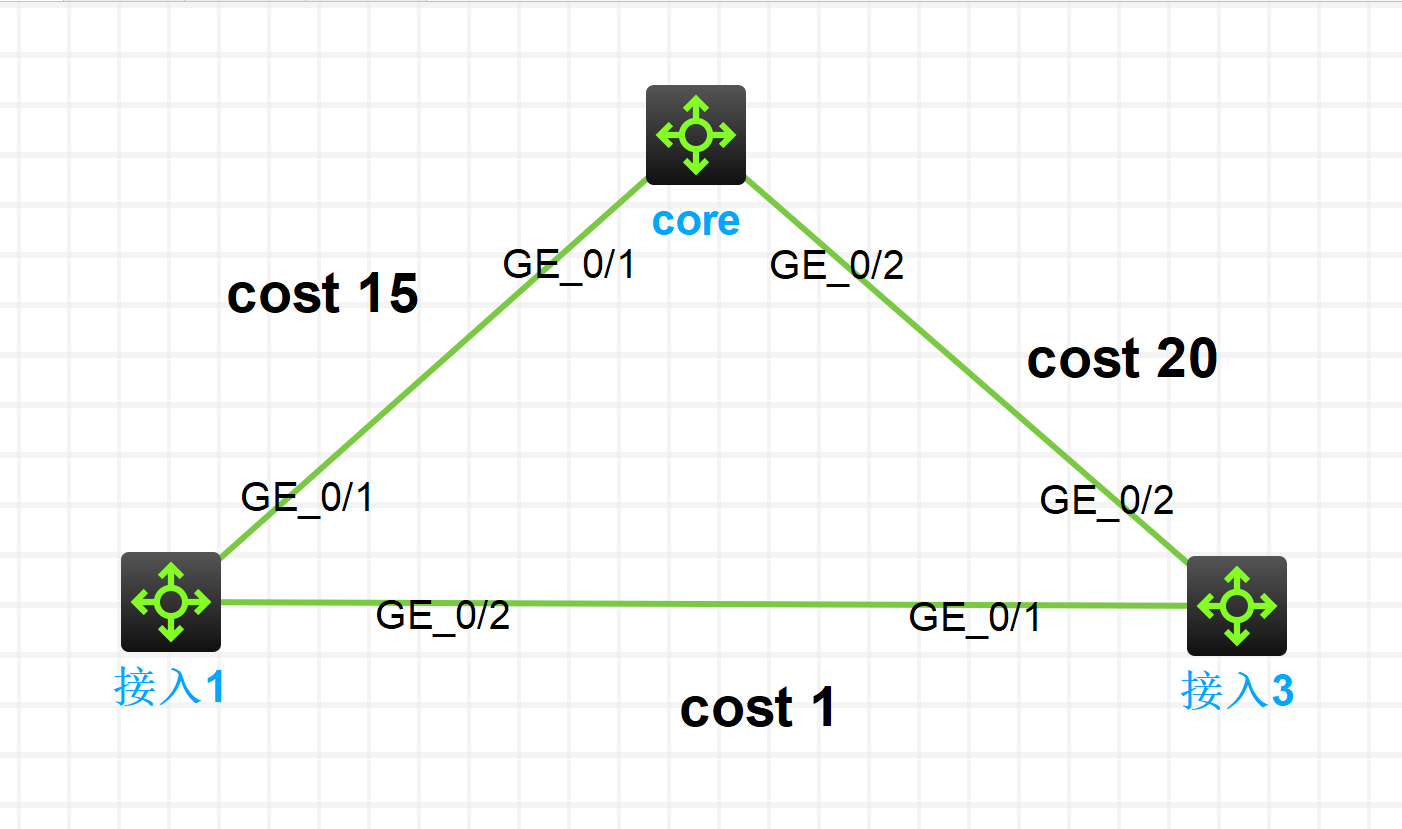

根据拓扑图：
- Core 为根桥，RPC=0
- 接入 1：
- GE0/0/1：RPC=15（直连 Core，cost 15）
- GE0/0/2：RPC=15+1=16（通过接入 3 的链路到 Core）
- 接入 3：
- GE0/0/2：RPC=20（直连 Core，cost 20）
- GE0/0/1：RPC=15+1=16（通过接入 1 的链路到 Core）
二、为什么阻塞的是接入 3 的 GE0/0/2，而不是接入 1 的 GE0/0/2？
这是 STP 完整选举流程 决定的，分三步拆解：
1. 选举根端口（每台非根交换机选 1 个）
- 接入 1：两个端口的 RPC 分别为 15 和 16，GE0/0/1（RPC=15）更优，成为根端口；GE0/0/2 不是根端口。
- 接入 3：两个端口的 RPC 分别为 16 和 20，GE0/0/1（RPC=16）更优，成为根端口；GE0/0/2 不是根端口。
2. 选举指定端口（每个网段选 1 个）
- 网段 1：Core ↔ 接入 1
- Core 的 GE0/0/1（RPC=0）比接入 1 的 GE0/0/1（RPC=15）更优，Core 的端口为指定端口，接入 1 的 GE0/0/1 为根端口。
- 网段 2：Core ↔ 接入 3
- Core 的 GE0/0/2（RPC=0）比接入 3 的 GE0/0/2（RPC=20）更优，Core 的端口为指定端口，接入 3 的 GE0/0/2 既不是根端口也不是指定端口，将被阻塞。
- 网段 3：接入 1 ↔ 接入 3
- 接入 1 的 GE0/0/2（RPC=15）和接入 3 的 GE0/0/1（RPC=16）比较：
- 先比 RPC：接入 1 的 RPC（15） < 接入 3 的 RPC（16），接入 1 的端口更优，成为指定端口；
- 接入 3 的 GE0/0/1 是根端口，接入 1 的 GE0/0/2 是指定端口，这个网段无阻塞端口。
- 接入 1 的 GE0/0/2（RPC=15）和接入 3 的 GE0/0/1（RPC=16）比较：
3. 最终阻塞逻辑
- 只有既不是根端口，也不是指定端口的端口才会被阻塞。
- 接入 1 的 GE0/0/2 是指定端口（负责转发接入 1 ↔ 接入 3 网段的流量），因此不会被阻塞；
- 接入 3 的 GE0/0/2 既不是根端口，也不是指定端口，因此被阻塞。
三、补充说明：为什么不是只看 RPC？
很多人误以为 “谁的 RPC 大就阻塞谁”，但 STP 的阻塞逻辑是按网段选举指定端口，不是全局比大小：
- 接入 1 的 GE0/0/2 虽然 RPC=16，但它是接入 1 ↔ 接入 3 网段的指定端口，必须保留；
- 接入 3 的 GE0/0/2 虽然 RPC=20，但它所在的 Core ↔ 接入 3 网段中，Core 的端口更优，所以接入 3 的这个端口只能被阻塞。
- 2026-05-17回答
- 评论(1)
- 举报
-
(0)
GE0/0/2：RPC=15+1=16（通过接入 3 的链路到 Core） 这个开销不应该是20+1吗
zhiliao_uUf81k
发表时间：2026-05-17
STP 阻塞的是根路径开销更大的那台设备上的端口，而不是比较两个端口各自到根桥的开销。接入3 的根路径开销（16）大于 接入1 的根路径开销（15），所以 接入3 的 GE_0/2 被阻塞。
- 2026-05-16回答
- 评论(1)
- 举报
-
(0)
一台设备就1条根路径开销吗
zhiliao_uUf81k
发表时间：2026-05-17
更多>>
一台设备就1条根路径开销吗
zhiliao_uUf81k
发表时间：2026-05-17
