问

数据中心1与数据中心2之间根据业务扩展需求，需要使用vxlan构建大二层网络

1天前提问
  • 1关注
  • 0收藏，116浏览
disip
disip 零段
粉丝：0人 关注：0人

问题描述：

数据中心1和数据中心2之间因业务扩展需求，现目前部分网关在数据中心1的核心交换机（H3C S7306X-G）上，网关地址为：vlan100：10.1.1.254/24，数据中心2的交换机（H3C S6520X）上面接入的虚拟化平台也需要新建IP地址为10.1.1.X的虚拟机。现在需要数据中心-1的核心交换机（H3C S7306X-G）与数据中心2的汇聚交换机（H3C S6520X）构建二层网络，两台设备组建EVPN VXLAN，需要一个配置案例。

组网及组网描述：

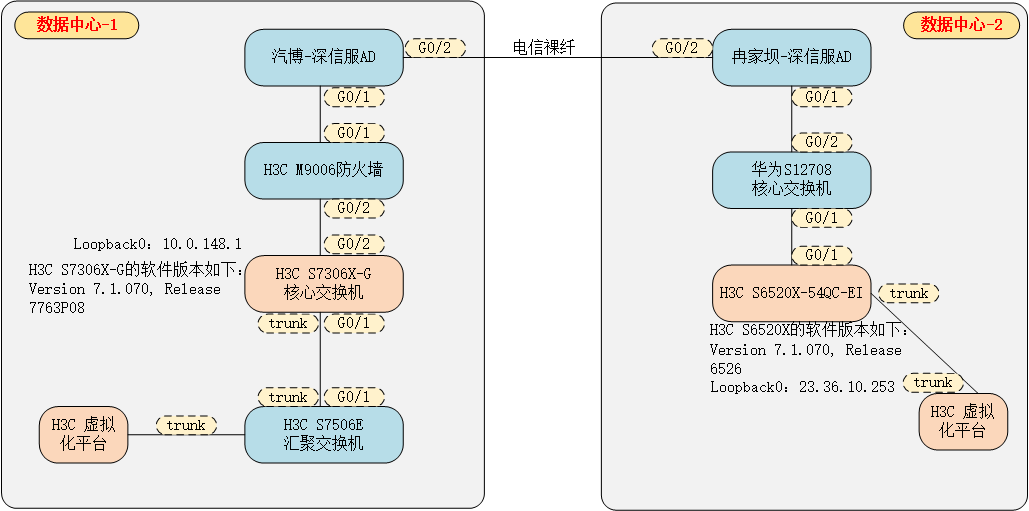

网络组网如下，所有设备互联均采用路由互通，底层IGP互通，所有设备均为生产环境，不能重启。其中数据中心-1的核心交换机与汇聚交换机采用trunk二层互联。现在需要在数据中心-1的核心交换机（H3C S7306X-G）与数据中心-2的汇聚交换机（H3C S6520X）构建一个vxlan二层网络。不知道怎么配置，需要一个配置模板，求大神帮帮忙！！！

2 个回答
按时间 按赞数
已采纳
Xcheng
Xcheng 九段
粉丝：136人 关注：3人

先确认设备兼容情况哦


配置的话，参考文档吧

01-VXLAN配置-新华三集团-H3C

好的，谢谢，我看看

disip 发表时间：1天前 更多>>

好的，谢谢，我看看

disip 发表时间：1天前
刘浩存
刘浩存 九段
粉丝：16人 关注：1人

针对你提出的跨数据中心大二层网络需求，这里为你整理了一份基于 H3C S7306X-G 和 S6520X 交换机的 EVPN VXLAN 配置模板。此方案能实现数据中心1（S7306X-G）与数据中心2（S6520X）之间的VLAN 100二层互通，并确保业务不中断。

关键提示：S6520X需切换至VXLAN模式（switch-mode 1），此命令执行后需要重启设备才能生效，建议在非业务时段执行。


 组网前提与架构设计

在开始配置前，请确保两台设备间路由可达（如已配置OSPF），且S7306X-G的GigabitEthernet1/0/1与S6520X的GigabitEthernet1/0/1已配置好三层互联IP。

  • 核心架构：数据中心1的S7306X-G和S6520X均作为 分布式EVPN网关 (Distributed EVPN Gateway)。

  • 隧道建立：在S7306X-G和S6520X之间建立一条VXLAN隧道，作为连接两个数据中心的二层通道。


 基础配置 (Underlay)

在开始核心配置之前，请检查两台设备的路由表和VLAN信息。

1. S6520X交换机配置

# 切换至VXLAN模式（执行后需重启）
switch-mode 1 # 配置VLAN接口IP（用于Underlay网络三层互通） interface Vlan-interface1 ip address 10.1.1.253 255.255.255.0 # 配置Loopback接口（作为BGP EVPN对等体的源IP和VTEP IP） interface LoopBack0 ip address 2.2.2.2 322. S7306X-G交换机配置
# 配置与S6520X互联的接口IP，确保Underlay网络可达
interface GigabitEthernet1/0/1 ip address 10.1.1.1 30 # 配置Loopback接口 interface LoopBack0 ip address 1.1.1.1 32
 EVPN VXLAN配置 (Overlay) - 核心模板

以下配置需要同时在S7306X-G和S6520X上执行。

1. 开启L2VPN能力并配置VSI实例

# 开启L2VPN功能
l2vpn enable # 配置VSI实例，关联VXLAN ID 100 vsi vxlan100 vxlan 100 # 配置EVPN实例，自动生成RD和RT evpn encapsulation vxlan route-distinguisher auto vpn-target auto2. 配置BGP EVPN邻居关系
# 配置BGP，建立EVPN对等体
bgp 100 peer 2.2.2.2 as-number 100 peer 2.2.2.2 connect-interface LoopBack0 address-family l2vpn evpn peer 2.2.2.2 enable3. 配置接入端口与VSI关联
# 进入接入端口，关联VSI实例
interface GigabitEthernet1/0/2 port link-type access port access vlan 100 xconnect vsi vxlan100
 S7306X-G核心侧配置
# 1. 开启L2VPN能力
[S7306X-G] l2vpn enable # 2. 配置VSI实例并关联VXLAN [S7306X-G] vsi vxlan100 [S7306X-G-vsi-vxlan100] vxlan 100 [S7306X-G-vsi-vxlan100-vxlan-100] quit [S7306X-G-vsi-vxlan100] evpn encapsulation vxlan [S7306X-G-vsi-vxlan100-evpn-vxlan] route-distinguisher auto [S7306X-G-vsi-vxlan100-evpn-vxlan] vpn-target auto # 3. 配置VSI虚接口（分布式网关） [S7306X-G] interface Vsi-interface1 [S7306X-G-Vsi-interface1] ip address 10.1.1.254 24 # 作为VLAN 100的网关 [S7306X-G-Vsi-interface1] mac-address 0001-0001-0001 # 为保证网关MAC唯一，建议手动配置 [S7306X-G-Vsi-interface1] local-proxy-arp enable # 开启本地代理ARP[reference:4] # 4. 配置BGP发布EVPN路由 [S7306X-G] bgp 100 [S7306X-G-bgp-default] peer 2.2.2.2 as-number 100 [S7306X-G-bgp-default] peer 2.2.2.2 connect-interface LoopBack0 [S7306X-G-bgp-default] address-family l2vpn evpn [S7306X-G-bgp-default-evpn] peer 2.2.2.2 enable # 5. 将接入端口关联VSI [S7306X-G] interface GigabitEthernet1/0/2 [S7306X-G-GigabitEthernet1/0/2] port link-mode bridge [S7306X-G-GigabitEthernet1/0/2] port access vlan 100 [S7306X-G-GigabitEthernet1/0/2] xconnect vsi vxlan100
 S6520X汇聚侧配置
# 1. 开启L2VPN能力
[S6520X] l2vpn enable # 2. 配置VSI实例并关联VXLAN [S6520X] vsi vxlan100 [S6520X-vsi-vxlan100] vxlan 100 [S6520X-vsi-vxlan100-vxlan-100] quit [S6520X-vsi-vxlan100] evpn encapsulation vxlan [S6520X-vsi-vxlan100-evpn-vxlan] route-distinguisher auto [S6520X-vsi-vxlan100-evpn-vxlan] vpn-target auto # 3. 配置BGP EVPN邻居 [S6520X] bgp 100 [S6520X-bgp-default] peer 1.1.1.1 as-number 100 [S6520X-bgp-default] peer 1.1.1.1 connect-interface LoopBack0 [S6520X-bgp-default] address-family l2vpn evpn [S6520X-bgp-default-evpn] peer 1.1.1.1 enable # 4. 配置接入端口关联VSI [S6520X] interface GigabitEthernet1/0/2 [S6520X-GigabitEthernet1/0/2] port link-mode bridge [S6520X-GigabitEthernet1/0/2] port access vlan 100 [S6520X-GigabitEthernet1/0/2] xconnect vsi vxlan100
 验证与关键配置说明

配置完成后，可通过以下命令验证：

display l2vpn vsi verbose
display bgp l2vpn evpn display vxlan tunnel

  • 分布式网关ARP代理：开启本地代理ARP（local-proxy-arp enable）后，网关会直接应答本地虚拟机的ARP请求，避免ARP广播在全网泛洪。

  • VSI虚接口MAC地址：建议手动配置VSI虚接口的MAC地址，并确保网络中所有分布式网关的此MAC地址唯一，否则可能导致通信故障。

  • 关于ACL：如果网络不通，建议先检查Underlay网络路由，确保Loopback接口IP之间可以互通。另外请注意，VXLAN报文封装后MTU会增加50字节，需确保整网MTU值（建议大于或等于1550）满足要求，以防报文被丢弃。
