问
华三防火墙二层对接思科交换机
2026-05-25提问
- 0关注
- 0收藏，114浏览
vlan划分39块9一次
三段
问题描述：
思科
组网及组网描述：
麻烦大佬们有没有思路
思科交换机下面的业务网关都在华三防火墙上。所有相对应的vlan已经配置了
防火墙的trunk口二层口已经有交换机上的终端arp地址了。但是防火墙用ping -a 网关地址 ping交换机上的业务地址不同
- 2026-05-25提问
- 举报
-
(0)
zhiliao_Gixe
六段
排查步骤：1. 确认H3C与思科对接接口：H3C侧为Trunk/二层口，允许所有业务VLAN通过，两端native VLAN一致；2. 检查H3C安全策略：是否允许源为网关地址、目的为业务地址的ICMP流量；3. 核对H3C ARP表：ping不通的业务地址ARP是否对应交换机MAC；4. 检查H3C路由：是否存在业务网段的有效路由。
关键命令：H3C：display interface GigabitEthernet X/X/X、display security-policy icmp、display arp ip <业务地址>；思科：show interfaces trunk、show vlan brief。
关键命令：H3C：display interface GigabitEthernet X/X/X、display security-policy icmp、display arp ip <业务地址>；思科：show interfaces trunk、show vlan brief。
- 2026-05-25回答
- 评论(1)
- 举报
-
(0)
策略any——to——any 防火墙已经从对应接口看到交换机上来的arp地址，发现通不了
vlan划分39块9一次
发表时间：2026-05-25
更多>>
策略any——to——any 防火墙已经从对应接口看到交换机上来的arp地址，发现通不了
vlan划分39块9一次
发表时间：2026-05-25
这种“防火墙能看到终端ARP，但Ping不通”的现象，是典型的单向可达问题。这说明二层的物理链路和VLAN透传基本正常，但报文在回传或者策略放行上被卡住了。
结合你“思科交换机 + 华三防火墙”的跨厂商二层对接环境，以下是导致该问题的核心原因及排查思路：
1. 华三防火墙的安全策略未放行 Local 域（最常见原因）
防火墙自身发起的 Ping 报文（使用
ping -a 指定源地址），在安全域间策略中属于 Local 域（代表防火墙设备本身）到业务所在安全域（如 Trust 或 DMZ）的流量。- 排查方向：检查防火墙的安全策略，确认是否配置了 Local -> 业务安全域 以及 业务安全域 -> Local 的双向放行规则。
- 注意：很多时候管理员只配置了业务域到 Untrust（外网）的策略，而忽略了防火墙自身（Local）去 Ping 内部业务地址的策略。
2. 思科交换机开启了 DAI（动态ARP检测）或 Port-Security
你提到“防火墙的trunk口二层口已经有交换机上的终端arp地址了”，这说明终端发给防火墙的 ARP 请求/响应通过了。但防火墙主动 Ping 终端时，发出的 ARP 请求或 ICMP 报文可能被思科交换机拦截。
- 排查方向：
- DAI (Dynamic ARP Inspection)：检查思科交换机连接防火墙的 Trunk 接口下，是否配置了
ip arp inspection trust。如果没加trust，交换机会认为防火墙发来的 ARP 报文非法并直接丢弃。 - Port-Security：检查该接口是否开启了端口安全限制，导致防火墙的 MAC 地址或新的流量被阻断。
- DAI (Dynamic ARP Inspection)：检查思科交换机连接防火墙的 Trunk 接口下，是否配置了
3. 终端或交换机的回程路由/网关问题
- 排查方向：确认交换机上终端的默认网关是否准确指向了华三防火墙上的对应 VLAN 接口 IP。如果网关指向错误，终端收到 ICMP 请求后，回包找不到回去的路，也会导致 Ping 不通。
4. 跨厂商 Trunk 封装协议不匹配
虽然能看到 ARP，但为了排除隐性丢包，建议确认链路层的兼容性。
- 排查方向：思科交换机默认的 Trunk 封装通常是
dot1q，但部分老型号或特定配置下可能是isl。确保思科交换机与华三防火墙对接的接口，Trunk 封装协议均为标准的 802.1Q (dot1q)，且允许通过的 VLAN 列表（switchport trunk allowed vlan）包含了所有业务 VLAN。
- 2026-05-25回答
- 评论(0)
- 举报
-
(0)
核心问题与快速排查（极简总结）
现象：华三防火墙（业务网关）二层对接思科交换机，防火墙能看到终端 ARP，但无法用网关地址 ping 通终端。
1. 最可能的核心原因
- VLAN/Trunk 配置不匹配（思科与华三的 native / 允许 VLAN、PVID 不一致）
- 防火墙二层转发 / ARP 代理未开启，或VLAN 接口未 up
- 终端侧网关配置错误，或存在ARP 欺骗 / 防火墙拦截
2. 快速排查步骤（按优先级）

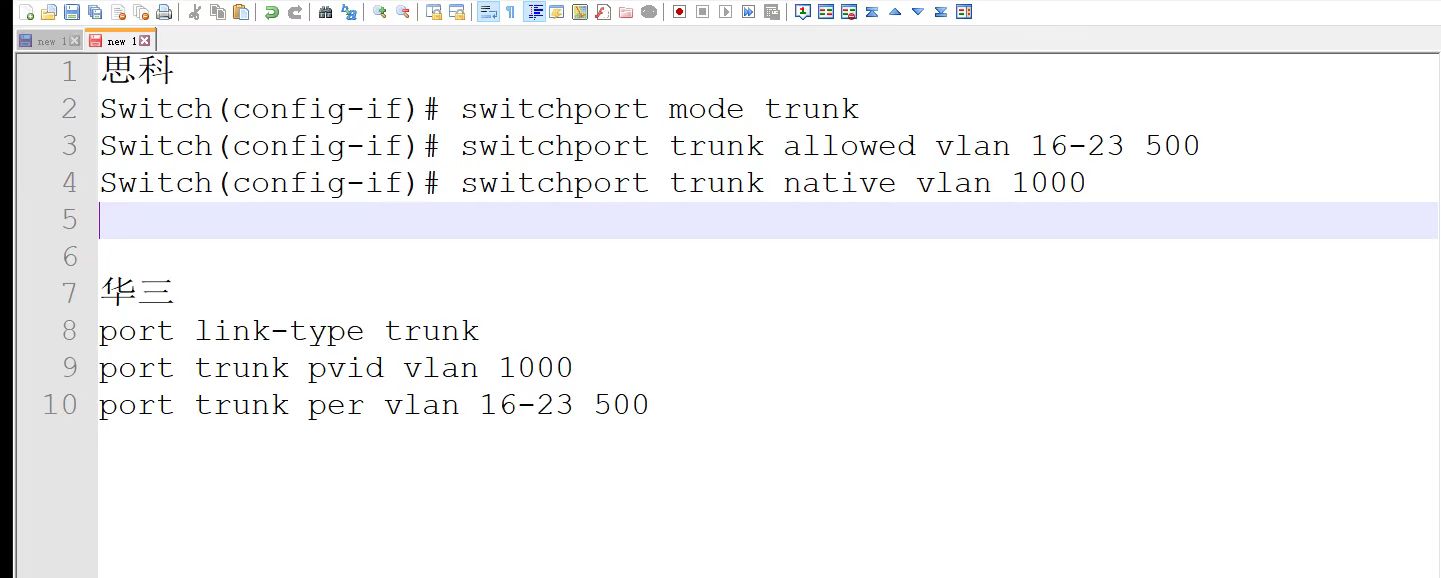

- 核对 Trunk 配置一致性表格
功能 思科交换机 华三防火墙 关键检查点 端口模式 switchport mode trunkport link-type trunk必须同为 Trunk 模式 允许 VLAN allowed vlan 16-23 500port trunk permit vlan 16-23 500业务 VLAN 必须完全一致 原生 VLAN native vlan 1000port trunk pvid vlan 1000必须相同，否则 VLAN 标签错乱 - 检查华三防火墙侧配置
- 确认业务 VLAN 接口已创建并配置 IP：
display ip interface brief - 确认接口物理 / 协议状态为 Up：
display interface brief - 开启二层转发相关功能（如
arp enable、vlan-interface下的ip enable）
- 确认业务 VLAN 接口已创建并配置 IP：
- 验证 ARP 与连通性
- 防火墙侧：
display arp all，确认终端 ARP 已学习且 MAC 正确 - 终端侧：
arp -a，确认网关 ARP 条目正常，无静态绑定错误 - 用终端 ping 网关，反向测试是否能通，判断是单向还是双向不通
- 防火墙侧：
3. 一句话结论
优先核对思科与华三 Trunk 口的 VLAN 允许列表、Native/PVID 是否完全一致，再检查防火墙 VLAN 接口状态和 ARP 代理配置，基本能定位问题。
- 2026-05-25回答
- 评论(0)
- 举报
-
(0)
