问
AFT v4 v6互访
2026-05-25提问
- 0关注
- 0收藏，107浏览
问题描述：
小AC——poe——AP——client
|
router
|
AC
组网如图所示，
1.小AC某GE口为路由模式，ip为大网地址；
2.AC、AP、poe为二层组网，网关在小AC上；vlan 100（私有vlan）
3.无线服务为集中转发，client为纯ipv6地址上线，地址池在小AC；vlan200（私有vlan）
4.现在想使用路由器，通过aft命令，使终端可以访问大网，根据press文档配置后，dis aft session ipv6 versbose没查到进程，是哪里出了问题
组网及组网描述：
- 2026-05-25提问
- 举报
-
(0)
从你的描述来看，
dis aft session ipv6 verbose 查不到会话进程，通常说明流量根本就没有到达AFT（NAT64）的转换模块，或者报文在到达AFT处理前就被其他机制拦截了。结合你的组网（Client -> AP -> PoE -> AC -> 小AC -> Router），以下是导致AFT转换未生效的几个核心排查方向：
1. 检查路由与默认网关（最常见原因）
AFT转换的前提是，纯IPv6的Client发出的报文必须被引导到配置了AFT功能的路由器（或三层网关）上。
- 排查点：确认 Client 的默认网关是否指向了小AC或Router上支持AFT的接口地址？
- 逻辑：如果Client的网关没有指向Router，或者小AC上没有配置指向Router的IPv6默认路由（
ipv6 route-static :: 0 [下一跳IPv6地址]），IPv6报文根本走不到Router，AFT自然无法生效。
2. 检查AFT功能是否在接口下开启
仅仅配置了
aft prefix-nat64 和转换策略是不够的，必须在物理接口或VLAN接口下显式开启AFT功能。- 排查点：进入Router连接小AC的接口（以及连接大网的接口），检查是否执行了
aft enable命令。
3. 检查ACL匹配与NAT64前缀配置
AFT转换策略需要精确匹配流量。如果ACL写得不对，流量会被放行但不会被转换。
- 排查点：
- ACL是否匹配：检查
acl ipv6是否准确匹配了 Client 所在的 VLAN 200 的 IPv6 网段。 - 策略关联：确认
aft v4tov6 source acl number [xxx] prefix-nat64 [前缀]这条命令是否正确引用了上述ACL和前缀。 - 前缀合法性：确认配置的 NAT64 前缀（如
2012::/96）是否是一个合法的、未在网络中实际分配的前缀。
- ACL是否匹配：检查
4. 检查安全策略（防火墙拦截）
如果你的 Router 或 小AC 具备防火墙功能（如H3C设备通常有安全域划分），IPv6报文在转换前需要经过安全策略的检查。
- 排查点：检查是否配置了允许 Local域/Trust域 到 Untrust域（或对应的大网安全域）的 IPv6 安全策略。如果没有放行策略，报文会被直接丢弃，无法触发AFT。
5. 核心排查手段： Debug 或 抓包
如果以上配置都确认无误，建议直接在 Router 上进行抓包或开启调试信息，这是定位问题最直观的方法：
- 抓包：在 Router 连接小AC的接口上抓包，看是否能收到 Client 发出的 IPv6 报文（如 Ping 大网IPv4地址的报文）。
- 收不到包：问题出在上行链路、小AC的路由或VLAN透传上。
- 收到包但没转换：问题出在 Router 的AFT配置、ACL匹配或安全策略上。
- 2026-05-25回答
- 评论(0)
- 举报
-
(0)
根据你的组网和配置现象（

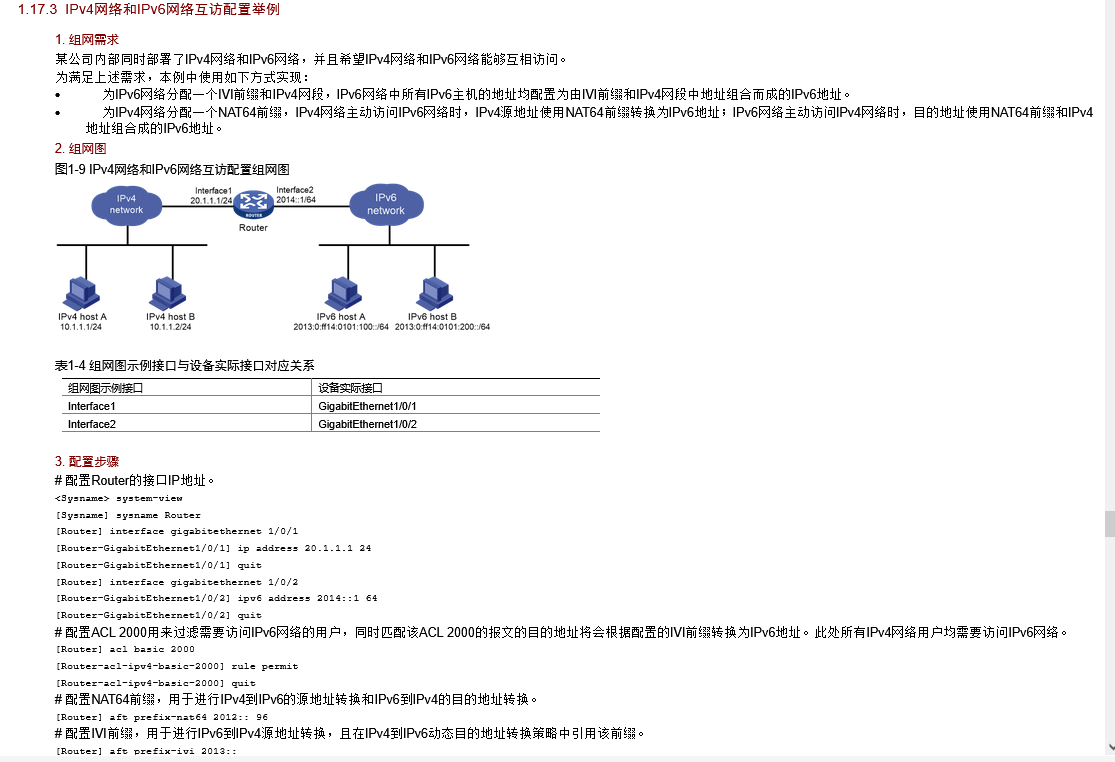

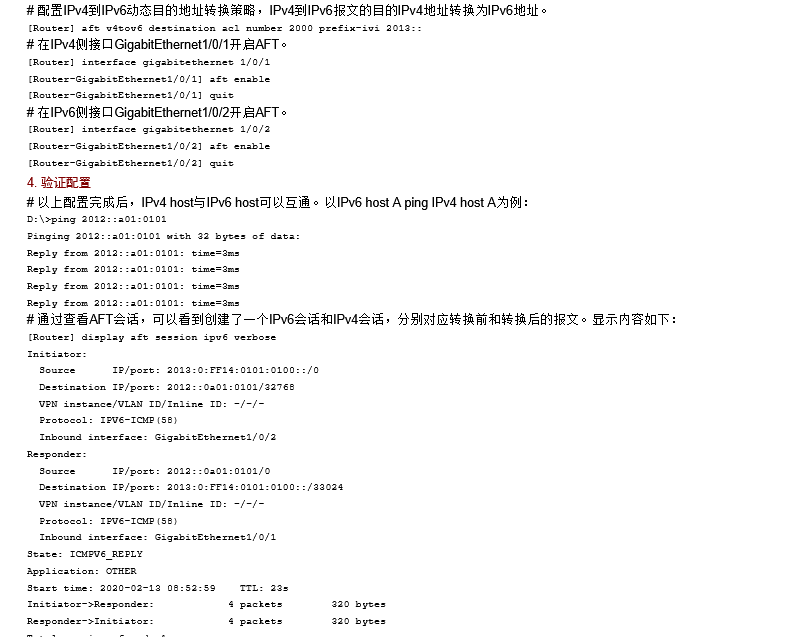

display aft session ipv6 verbose 无会话），问题大概率出在 AFT 转换流程的关键环节，而不是基础命令错误。结合你贴的官方配置案例，按优先级排查：一、先确认基础环境是否满足（组网与接口）
1. 接口模式与地址检查
AFT 必须在三层路由接口上配置，且两端接口的地址族必须正确：
- IPv4 侧接口：配置 IPv4 地址，
aft enable必须在该接口下开启（你的案例中G1/0/1是 IPv4 侧） - IPv6 侧接口：配置 IPv6 地址，
aft enable必须在该接口下开启（你的案例中G1/0/2是 IPv6 侧）
2. 接口方向与业务流向匹配
你的业务是 IPv6 终端（VLAN200）→ 小 AC → 路由器 IPv6 接口 → 转换为 IPv4 访问大网，因此：
- 路由器的 IPv6 侧接口（连接 AC 的方向）是入接口，必须开启
aft enable - 路由器的 IPv4 侧接口（连接大网的方向）是出接口，必须开启
aft enable
二、AFT 关键配置项排查（按官方配置核对）
1. NAT64 前缀与 IVI 前缀是否配置正确
AFT 双向转换必须同时配置两种前缀，且格式不能错：
bash
运行
# NAT64前缀（用于IPv4→IPv6源地址转换，IPv6→IPv4目的地址转换）
aft prefix-nat64 2012:: 96
# IVI前缀（用于IPv6→IPv4源地址转换，必须和终端IPv6地址匹配）
aft prefix-ivi 2013::
- 注意：
prefix-nat64必须是 /96 前缀，prefix-ivi必须和终端 IPv6 地址的前缀一致（比如你的终端地址是2013:ff14:0101:0100::/64，则prefix-ivi应为2013::）
2. 动态转换策略是否引用了正确的 ACL 和 IVI 前缀
IPv4 到 IPv6 的动态目的地址转换策略，必须在路由器上配置，且 ACL 要覆盖所有需要转换的流量：
bash
运行
# 配置ACL，允许所有IPv4侧访问（或指定网段）
acl number 2000
rule permit
# 配置转换策略，引用ACL和IVI前缀
aft v4tov6 destination acl number 2000 prefix-ivi 2013::
- 关键：
v4tov6是目的地址转换，v6tov4是源地址转换，不要搞反 - 你的业务是 IPv6 终端访问 IPv4 大网，还需要配置
v6tov4源地址转换策略，否则终端发起的流量无法转换源地址，无法建立会话！
3. 地址池 / 转换范围是否冲突
- 确认 NAT64 前缀对应的 IPv4 地址段没有被其他业务占用
- 确认 IVI 前缀和终端 IPv6 地址的对应关系正确（IPv6 地址后 32 位对应 IPv4 地址）
三、业务流量路径排查（终端侧与 AC 侧）
1. 终端 IPv6 配置是否正确
- 终端必须配置为 仅 IPv6 地址，且网关指向路由器的 IPv6 接口地址
- 测试终端 ping 路由器 IPv6 接口地址，确认二层可达
- 测试终端 ping NAT64 格式的 IPv4 地址（比如访问 1.1.1.1，构造为
2012::1.1.1.1），看是否能触发转换
2. AC 侧转发是否正常
- 无线服务为集中转发，确认 VLAN200（IPv6 终端）的流量正常转发到路由器的 IPv6 接口
- 确认 AC 和路由器之间的二层 / 三层互通，IPv6 路由可达（
display ipv6 route看是否有路由器的路由）
四、快速验证命令（直接在路由器上执行）
bash
运行
# 1. 查看AFT配置是否生效
display aft config
# 2. 查看转换策略是否匹配流量
display aft statistics
# 3. 查看接口是否开启AFT
display interface brief | include aft
# 4. 手动触发转换测试（用终端ping NAT64地址）
display aft session ipv6 verbose
五、最常见的三个坑（90% 场景）
- 只配置了
v4tov6策略，没配置v6tov4策略：终端发起的 IPv6 流量无法转换源地址，无法建立会话 - 接口方向搞反，AFT enable 开错了接口：比如只在 IPv4 侧开了
aft enable，IPv6 侧没开 - NAT64/IVI 前缀和终端地址不匹配：比如终端 IPv6 前缀是
2001::，但配置的prefix-ivi是2013::，无法识别流量
- 2026-05-25回答
