HCL VSR-88配置VxLAN分布式网关-终端ping不通分布式网关
5天前提问
- 0关注
- 0收藏，102浏览
问题描述：
在Leaf1、Leaf2、Spine、BoardLeaf上完成了VxLAN配置。
leaf1上配置的分布式网关为192.168.2.2（VxLan5010）,BoardLeaf上配置的网关为192.168.2.1（VxLAN5010）。
VM1-1的地址为192.168.2.110/24, 网关地址为192.168.2.2

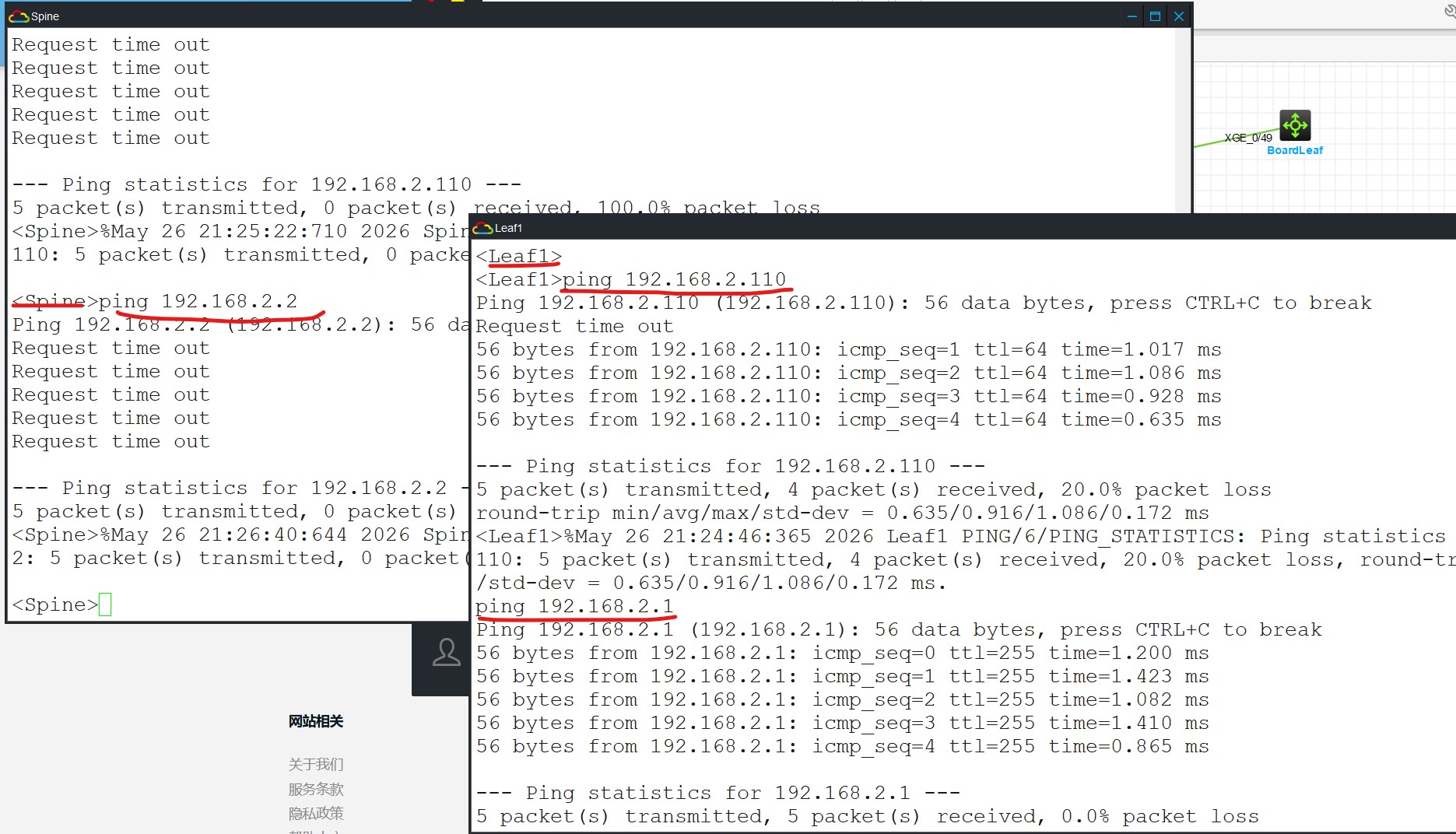

在leaf1上ping VM1-1（192.168.2.110）、ping BoadeLeaf（192.168.2.1）可以ping通；
但是VM1-1 ping 192.168.2.2 （Leaf1 分布式网关）不通；
从BoardLeaf 上ping192.168.2.2（Leaf1 分布式网关）不通。

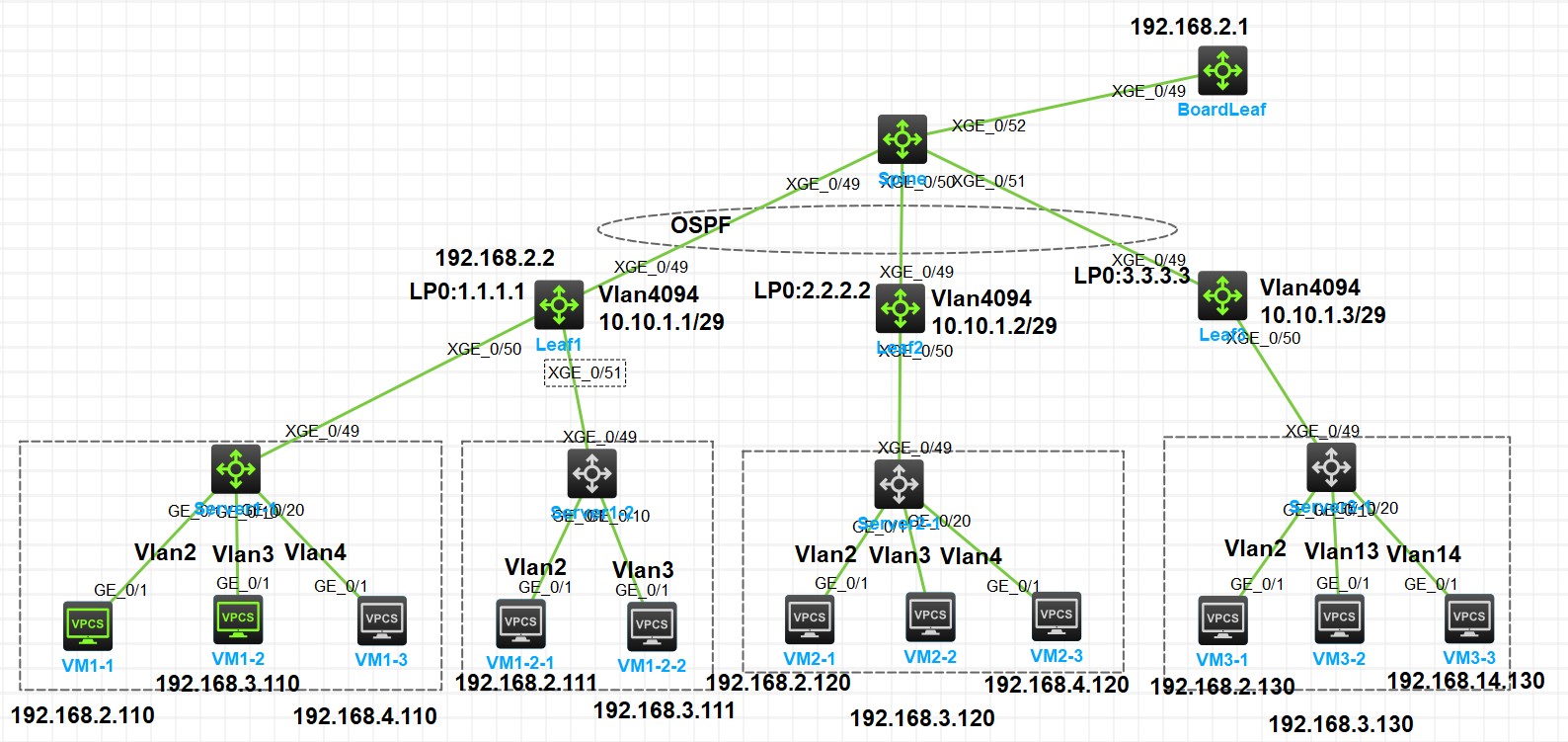

组网及组网描述：
HCL版本为V5.10.2
VSR-88软件版本为version 7.1.070, Alpha 7170
zhiliao_Gixe
六段
排查步骤及关键命令
1. 检查Leaf1的VBDIF配置
确认VxLAN5010对应的VBDIF接口状态及绑定关系：
display interface Vbdif 5010（确认IP为192.168.2.2/24、状态Up）
display bridge-domain 5010（确认BD关联VNI5010和Vbdif5010正确）
2. 检查ARP与路由可达性
确认VM1-1的ARP条目及路由存在：
display arp all | include 192.168.2.110（需存在对应ARP条目）
display ip routing-table 192.168.2.110（确认路由可达）
3. 检查VTEP隧道状态
确认Leaf1与BoardLeaf的VxLAN隧道正常：
display nve vni 5010（VNI关联的VTEP隧道状态为Up）
display nve peer（确认BoardLeaf的VTEP地址可达）
4. 排查流量拦截
确认无ACL/防火墙拦截ICMP流量：
display acl all（无规则拦截ICMP）
display firewall session all（ICMP请求未被丢弃）
常见故障点：VBDIF与VNI绑定遗漏、VM1-1的ARP未学习、VTEP隧道异常。
1. 检查Leaf1的VBDIF配置
确认VxLAN5010对应的VBDIF接口状态及绑定关系：
display interface Vbdif 5010（确认IP为192.168.2.2/24、状态Up）
display bridge-domain 5010（确认BD关联VNI5010和Vbdif5010正确）
2. 检查ARP与路由可达性
确认VM1-1的ARP条目及路由存在：
display arp all | include 192.168.2.110（需存在对应ARP条目）
display ip routing-table 192.168.2.110（确认路由可达）
3. 检查VTEP隧道状态
确认Leaf1与BoardLeaf的VxLAN隧道正常：
display nve vni 5010（VNI关联的VTEP隧道状态为Up）
display nve peer（确认BoardLeaf的VTEP地址可达）
4. 排查流量拦截
确认无ACL/防火墙拦截ICMP流量：
display acl all（无规则拦截ICMP）
display firewall session all（ICMP请求未被丢弃）
常见故障点：VBDIF与VNI绑定遗漏、VM1-1的ARP未学习、VTEP隧道异常。
在 HCL 模拟器（V5.10.2）中使用 VSR-88 配置 VXLAN 分布式网关时，出现终端（VM）无法 ping 通本地分布式网关（Leaf1）的情况，这在 VXLAN 实验排查中是一个非常经典的问题。
结合你的组网描述和 HCL 模拟器的已知特性，导致该故障的原因主要集中在模拟器软件缺陷、VSR-88 设备自身的限制以及 VXLAN 底层转发机制这三个方面。以下是详细的排查思路和解决方案：
1. HCL 模拟器的已知缺陷与版本问题
HCL 模拟器在处理复杂的 VXLAN/EVPN 转发时，特定版本存在不稳定的情况。
- 模拟器 Bug：在 HCL V5.10.2 等版本中，VXLAN 的 MAC 学习或 ARP 代理功能可能出现异常。例如，VXLAN 隧道默认启用了 MAC 学习功能，可能导致 Leaf 侧能学到客户端 MAC，但反向学习未正常触发，或者在重启拓扑后需要重新配置
service-instance才能恢复通信。 - 版本兼容性：虽然 HCL V5.10.0 及之后的版本支持 VXLAN，但官方和社区强烈建议使用 HCL V5.10.3 或更高版本以获得更稳定的体验。如果你有条件，建议升级模拟器版本后再进行测试。
2. VSR-88 在 VXLAN 中的角色限制
这是最容易被忽略的一点。在 HCL 模拟器中，VSR-88 对 VXLAN 的支持是有限的。
- 设备支持情况：HCL 中完整支持 VXLAN + EVPN 的设备主要是 S6850 交换机。VSR-88 虽然支持部分 VXLAN 三层网关功能，但在分布式网关（特别是本地终结与转发）的场景下，常常出现控制平面与数据平面转发不一致的问题。
- 建议：如果实验拓扑允许，强烈建议将 VSR-88 替换为 S6850 交换机来充当 Leaf 和 Spine 节点，这能规避绝大多数因设备模拟不完善导致的转发故障。
3. 核心排查点：Underlay 网络的 MTU 问题
VXLAN 会在原始报文外额外封装约 50 字节的头部（外层 MAC + IP + UDP + VXLAN Header）。如果底层物理网络（Underlay）的 MTU 保持默认的 1500 字节，封装后的报文会因为超出 MTU 限制而被丢弃，导致 ARP 请求或 ICMP 报文无法到达网关。
- 排查方法：在 Leaf1 和 Spine 互联的接口上，尝试调大 MTU（例如设置为 1550 或 1600）。
- 测试命令：可以在 Leaf1 上尝试带大包测试底层连通性，例如
ping -s 1472 -f <对端VTEP地址>，如果大包不通而小包通，说明就是 MTU 问题。
4. VXLAN 隧道与网关配置核对
请再次确认 Leaf1 上的以下关键配置是否完整生效：
- VSI 接口状态：确认
interface Vsi-interface已经正确创建并绑定了 IP 地址（192.168.2.2），且该接口状态为 UP。 - VNI 与 VSI 绑定：确认 VNI 5010 已经正确关联到了 VSI 接口，并且关联了正确的 VXLAN Tunnel 接口（指向 Spine 或其他 Leaf）。
- ARP 学习：在 Leaf1 上执行
display arp，查看是否能学习到 VM1-1 (192.168.2.110) 的 ARP 条目。如果学不到 ARP，说明底层的 VXLAN 封装转发（即从 VM 到 Leaf 的流量）就已经失败了。
VXLAN 的 MAC 学习或 ARP 代理功能可能出现异常，包括VTEP站内VxLAN内访问失败吗？ 在我这个实验中Leaf下通过1/0/50和1/0/51接口上来的终端都属于Vlan2， 通过service-instance关联到VxLAN5010，但是终端之间互访不通。抓包发现，leaf1不会在1/0/50和1/0/51两个端口之间泛洪ARP报文，只会在vxlan tunnel上泛洪ARP报文。即使leaf1 ARP记录有对应终端，也不会代答。
zhiliao_Cy3UrL
发表时间：4天前
更多>>

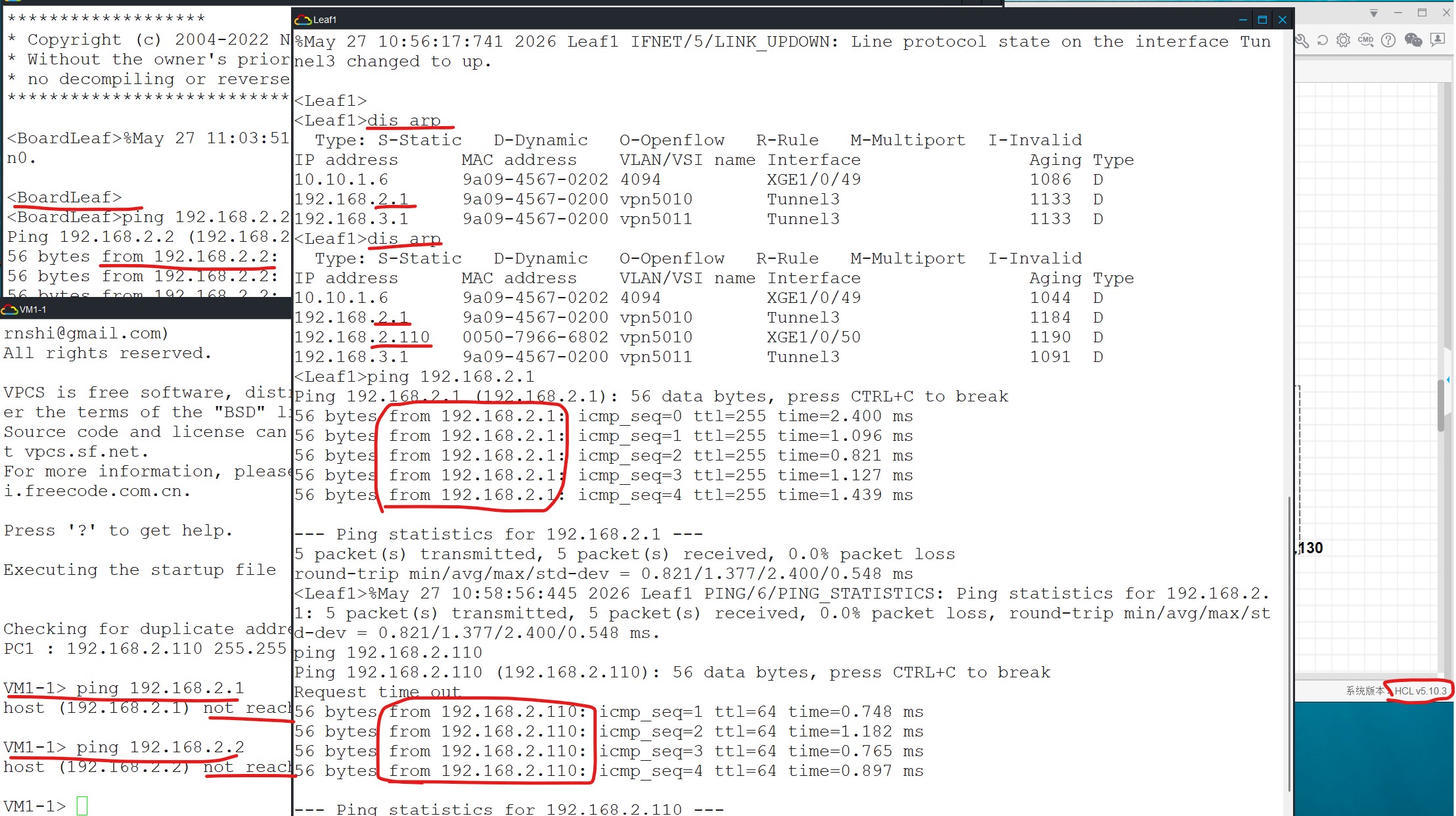

感谢指导！问题反馈的时候填写网元版本的时候写错了网元类型。Spine和Leaf节点用的交换机都是S6850，只有用来模拟服务器的Server用是S5820。leaf1上arp的学习是正常的 ：<Leaf1>dis arp Type: S-Static D-Dynamic O-Openflow R-Rule M-Multiport I-Invalid IP address MAC address VLAN/VSI name Interface Aging Type 10.10.1.6 9a09-4567-0202 4094 XGE1/0/49 1133 D 192.168.2.1 9a09-4567-0200 vpn5010 Tunnel3 1180 D 192.168.2.110 0050-7966-6808 vpn5010 XGE1/0/50 1177 D 192.168.3.1 9a09-4567-0200 vpn5011 Tunnel3 1180 D
zhiliao_Cy3UrL
发表时间：4天前
VXLAN 的 MAC 学习或 ARP 代理功能可能出现异常，包括VTEP站内VxLAN内访问失败吗？ 在我这个实验中Leaf下通过1/0/50和1/0/51接口上来的终端都属于Vlan2， 通过service-instance关联到VxLAN5010，但是终端之间互访不通。抓包发现，leaf1不会在1/0/50和1/0/51两个端口之间泛洪ARP报文，只会在vxlan tunnel上泛洪ARP报文。即使leaf1 ARP记录有对应终端，也不会代答。
zhiliao_Cy3UrL
发表时间：4天前
一、现象与问题本质梳理
先把你的关键现象整理一下：
表格
| 测试场景 | 结果 |
|---|---|
| Leaf1 ping VM1-1（192.168.2.110） | ✅ 通 |
| Leaf1 ping BoardLeaf（192.168.2.1） | ✅ 通 |
| Leaf1 ping 自己的分布式网关（192.168.2.2） | ✅ 通（隐含，否则 leaf1 自己也 ping 不通） |
| VM1-1 ping Leaf1 的分布式网关（192.168.2.2） | ❌ 不通 |
| BoardLeaf ping Leaf1 的分布式网关（192.168.2.2） | ❌ 不通 |
核心问题：
Leaf1 上的
192.168.2.2 这个分布式网关地址，在 VxLAN 网络中，无法被非 Leaf1 本地的设备（VM1-1、BoardLeaf）访问到。这在 VxLAN 分布式网关场景中，90% 以上的概率是这几个配置问题：
- Leaf1 的 VBDIF 接口没有发布到 EVPN
- Leaf1 上该 VNI 的 ARP 抑制 / 本地 ARP 学习配置错误
- BoardLeaf 的 VTEP 或 EVPN 邻居未正常建立
- Leaf1 的本地 VLAN 与 VNI 映射 / 三层接口配置错误
二、分步定位与排查（按优先级）
步骤 1：确认 Leaf1 的 VBDIF 接口与 VNI 配置
先检查 Leaf1 上 VxLAN 5010 对应的三层接口配置是否正确：
bash
运行
# 查看VBDIF接口状态
display interface Vbd-interface 5010
# 查看VNI映射
display vsi brief
display vsi name 5010
关键检查点：
- 接口 IP 是否为
192.168.2.2/24，状态是否为UP vsi 5010下是否绑定了对应的本地 VLAN（比如你 VM1-1 所在的 VLAN2）vsi 5010下是否配置了evpn encapsulation vxlanvsi 5010下是否配置了arp distribute enable（EVPN ARP 同步）
步骤 2：确认 EVPN 中发布了 VBDIF 的主机路由
分布式网关的核心是：每个 Leaf 的 VBDIF 地址，必须通过 EVPN Type-5 路由发布到整个 Fabric。
bash
运行
# 在Leaf1上查看EVPN路由发布情况
display bgp evpn instance vsi 5010 peer
display bgp evpn route-type ip-prefix
# 重点看是否有192.168.2.2/32的路由，且Origin为本地，状态为Valid
display bgp evpn route-type ip-prefix 192.168.2.2 32
如果看不到这条路由，就是 Leaf1 没有把 VBDIF 地址发布进 EVPN。
修复配置（HCL VSR-88 V7 版本）：
bash
运行
# Leaf1配置
vsi 5010
evpn encapsulation vxlan
route-distinguisher 1.1.1.1:5010
vpn-target 1:5010 both
arp distribute enable
# 发布VBDIF地址为EVPN Type-5路由
bgp 1
instance evpn
vrf vsi 5010
import direct 192.168.2.2 255.255.255.255
注意：部分版本需要在 VBDIF 接口下开启evpn route advertise enable。
步骤 3：检查 BoardLeaf 是否收到了 Leaf1 的 VBDIF 路由
在 BoardLeaf 上执行：
bash
运行
display bgp evpn route-type ip-prefix 192.168.2.2 32
display ip routing-table 192.168.2.2
- 如果看不到路由：检查 BGP EVPN 邻居是否正常、RT 导入策略是否配置、BoardLeaf 的 VTEP 是否正确。
- 如果能看到路由但 ping 不通：检查 BoardLeaf 到 Leaf1 的 VxLAN 隧道是否正常，用
display vxlan tunnel查看隧道状态。
步骤 4：检查 VM1-1 的 ARP 与网关学习情况
在 Leaf1 上查看 VM1-1 的 ARP 和 MAC 表：
bash
运行
display arp interface Vbd-interface 5010
display mac-address vsi 5010
- 能看到 VM1-1 的 ARP/MAC，但 VM ping 不通网关：
大概率是
arp distribute enable未配置，导致 Leaf1 收到 VM 的 ARP 请求后，无法将 ARP 回复封装成 VxLAN 报文发回 VM，或 VM 的 ARP 请求被丢弃。 - 看不到 VM1-1 的 ARP：检查 Leaf1 下联交换机的 VLAN 透传、接入端口是否在正确 VLAN。
步骤 5：关键修复命令（通用模板）
给你一份 Leaf1 的完整关键配置模板，你可以对照检查：
bash
运行
# 1. 配置VTEP地址（Loopback0）
interface LoopBack0
ip address 1.1.1.1 255.255.255.255
ospf 1 area 0
# 2. 配置VxLAN隧道接口
interface Vxlan1
vxlan source-interface LoopBack0
# 3. 创建VSI并绑定VNI
vsi 5010
vxlan 5010
evpn encapsulation vxlan
route-distinguisher 1.1.1.1:5010
vpn-target 1:5010 both
arp distribute enable
# 4. 绑定本地VLAN到VSI
interface Bridge-Aggregation 10
port link-type trunk
port trunk permit vlan 2
interface Vlan-interface 2
vsi 5010
# 5. 创建VBDIF接口（分布式网关）
interface Vbd-interface 5010
ip address 192.168.2.2 255.255.255.0
mac-address 0001-0001-0001 # 建议手动配置，避免冲突
# 6. BGP EVPN配置
bgp 1
instance evpn
peer 2.2.2.2 as-number 1
peer 3.3.3.3 as-number 1
peer 192.168.2.1 as-number 1 # BoardLeaf的VTEP
vrf vsi 5010
import direct 192.168.2.2 255.255.255.255
三、为什么 Leaf1 ping VM1-1 能通，VM ping Leaf1 网关不通？
- Leaf1 ping VM1-1：Leaf1 直接通过本地 ARP/VSI 表转发，不需要走 EVPN 或 ARP 同步，所以能通。
- VM ping Leaf1 网关：VM 发 ARP 请求找 192.168.2.2，Leaf1 收到后：
- 如果没配置
arp distribute enable，Leaf1 无法将 ARP 回复通过 VxLAN 发回 VM（或回复被丢弃）。 - 如果 VBDIF 地址没发布到 EVPN，其他设备无法学习到 Leaf1 的网关地址，无法回复或转发。
- 如果没配置
四、额外排查点（HCL VSR-88 常见坑）
- HCL 版本兼容性：V5.10.2 搭配 VSR-88 Alpha 7170，部分 EVPN 特性有已知 bug，比如 Type-5 路由不生成、ARP 同步失效。
- VBDIF MAC 地址冲突：多个 Leaf 的 VBDIF 接口如果用了自动生成的 MAC，可能冲突，建议手动配置固定 MAC。
- BoardLeaf 是否为 VTEP：确认 BoardLeaf 也配置了 VxLAN、BGP EVPN，且和 Spine/Leaf1 的邻居正常。
