问
交换机阻塞端口问题
5天前提问
- 0关注
- 0收藏，107浏览
已采纳

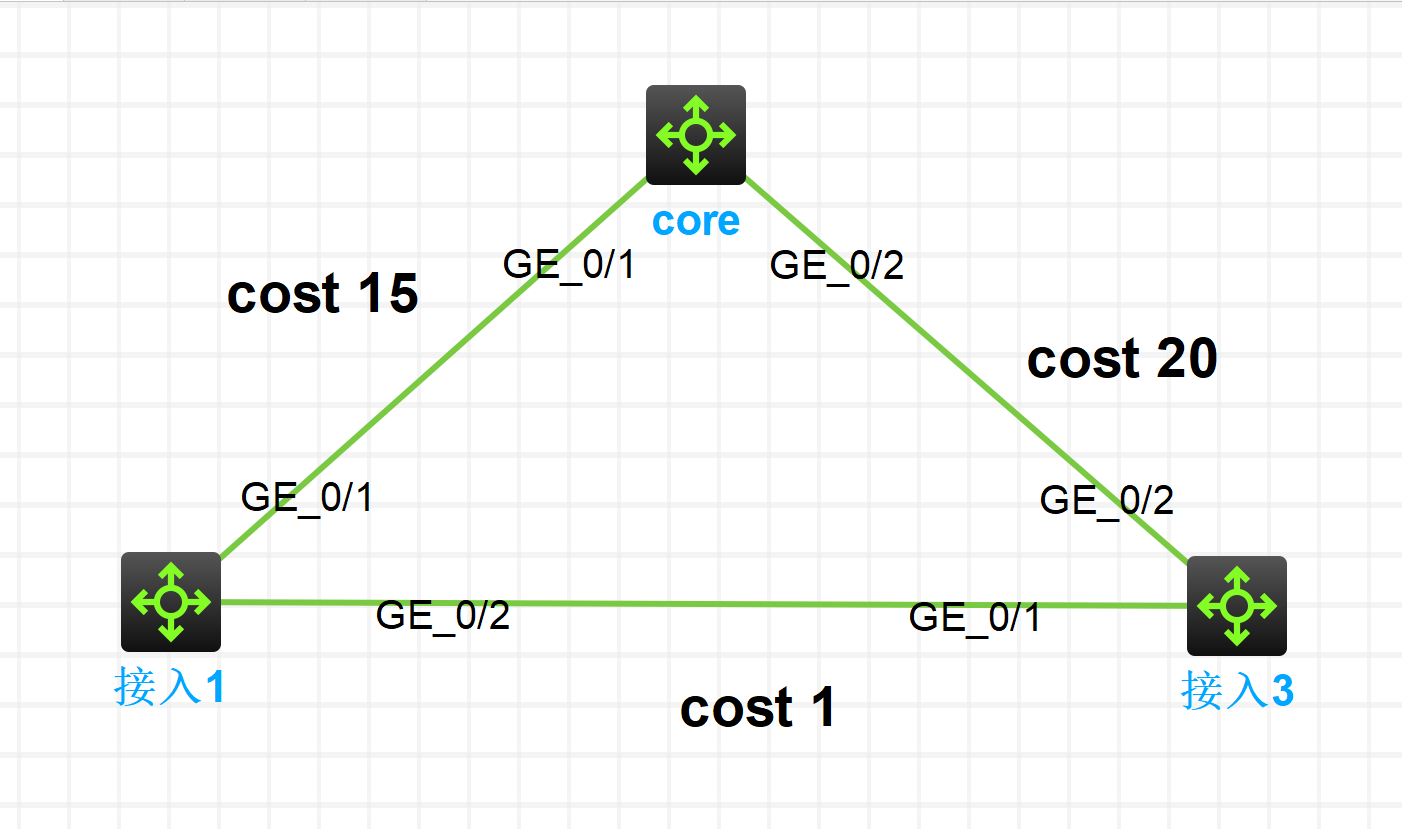

一、先算清楚两台接入交换机的根路径开销（RPC）
根桥是
core，我们来分别算 接入1 和 接入3 到根桥的路径开销：1. 接入 1 到根桥的 RPC
- 直接路径：
接入1-GE0/1 → core-GE0/1，cost=15 - 所以接入 1 的根路径开销 = 15（这是最优路径）
2. 接入 3 到根桥的 RPC
- 路径 1：
接入3-GE0/2 → core-GE0/2，cost=20 - 路径 2：
接入3-GE0/1 → 接入1-GE0/2 → 接入1-GE0/1 → core，cost=1 + 15 = 16 - 对比：16 < 20，所以接入 3 的根路径开销 = 16（确实是走接入 1 这条路径）
二、关键错误：阻塞的端口到底是谁？
你说 “接入 3 口跟路径开销为 16，因为这条路径小于 20，所以这个路径是根路径开销”，这个结论是对的，但阻塞的端口不是接入 3 的端口，而是：
-
接入 3 的端口角色
GE0/1：因为走这条路径到根桥的 RPC=16，是最优路径，所以它是根端口（RP），不阻塞。GE0/2：到根桥的 RPC=20，比 16 大，所以它是替代端口（AP），STP 会阻塞这个端口。
-
接入 1 的端口角色
GE0/1：到根桥的 RPC=15，是最优路径，所以它是根端口（RP），不阻塞。GE0/2：是和接入 3 相连的端口，会被选为指定端口（DP），不阻塞（因为它所在的网段到根桥的 RPC 更小，会成为指定端口）。
三、为什么接入 1 和接入 3 之间的直连链路，阻塞的是接入 3 的 GE0/2？
STP 在同一个广播域里，会选一个指定端口（DP），用来转发数据：
- 比较两个交换机的根路径开销：
- 接入 1 的 RPC=15，接入 3 的 RPC=16
- 15 < 16，所以接入 1 的 GE0/2 成为指定端口（DP），转发状态。
- 接入 3 的 GE0/1 是根端口（RP），转发状态。
- 接入 3 的 GE0/2 到根桥的 RPC=20，比根端口的 16 大，所以它会被阻塞。
四、最终拓扑状态（转发 / 阻塞）
表格
| 设备 | 端口 | 角色 | 状态 |
|---|---|---|---|
| core | GE0/1 | 指定端口（DP） | 转发 |
| core | GE0/2 | 指定端口（DP） | 转发 |
| 接入 1 | GE0/1 | 根端口（RP） | 转发 |
| 接入 1 | GE0/2 | 指定端口（DP） | 转发 |
| 接入 3 | GE0/1 | 根端口（RP） | 转发 |
| 接入 3 | GE0/2 | 替代端口（AP） | 阻塞 |
五、你的思路哪里需要修正？
你说 “接入 3 口跟路径开销为 16 （接入 3 - 接入 1 - 根桥，15+1 因为这条路径小于 20，所以这个路径是根路径开销）”，这句话里：
- ✅ 路径开销计算：
15+1=16是对的 - ✅ 根路径开销的选择：选 16 而不是 20，是对的
- ❌ 容易混淆的点：阻塞的是接入 3 的 GE0/2（连 core 的端口），而不是接入 3 和接入 1 之间的链路端口，也不是接入 1 的任何端口。
你的想法基本正确！你对 STP（生成树协议）中根路径开销的计算逻辑理解得很到位。
结合你提供的组网描述，这里为你详细拆解一下其中的原理，并补充一个实际运维中极易踩坑的细节：
为什么说你的想法是正确的？
在 STP 协议中，非根交换机（如接入3）选择根端口的核心规则，就是选择到达根桥累计路径开销最小的那个端口。
- 根路径开销的计算：
非根交换机到达根桥的总路径开销 = 沿途经过的所有出接口链路的开销之和。- 根据你的描述，接入3通过接入1到达根桥。
- 假设“接入1到根桥”的开销是 15，“接入3到接入1”这条链路的端口开销是 1。
- 那么，接入3从该端口到达根桥的累计开销就是 15 + 1 = 16。
- 最优路径的选举：
STP 协议遵循“数值越小优先级越高”的原则。接入3会将计算出的 16 与其他端口到达根桥的开销进行对比。只要其他路径的开销大于 16，那么这条开销为 16 的链路就会被选举为最优路径（即该端口成为根端口），负责转发数据。
补充一个关键细节：路径开销标准必须统一
虽然你的计算逻辑完全正确，但在实际网络配置中，“15 + 1 = 16” 这个具体的数值成立，有一个极其重要的前提：
全网所有交换机的 STP 路径开销计算方法必须保持一致！
不同厂商或不同版本的设备，默认的路径开销标准可能不同（常见的有 IEEE 802.1D-1998、IEEE 802.1t 以及厂商私有标准 legacy）。如果标准不统一，会导致路径计算错误，甚至引发网络环路或流量中断。
为了让你更直观地理解，我整理了不同标准下常见链路速率的默认开销值：
| 端口速率 | 802.1D-1998标准 (短开销) | 802.1t标准 (长开销) | 华为/H3C私有标准 (legacy) |
|---|---|---|---|
| 10 Gbps | 2 | 2,000 | 2 |
| 1 Gbps | 4 | 20,000 | 20 |
| 100 Mbps | 19 | 200,000 | 200 |
注：你的描述中出现了 15 和 16 这样较小的数值，这通常对应的是 802.1D-1998 标准或厂商的 legacy 标准（例如 legacy 标准下，百兆聚合链路或特定配置下可能出现 15 左右的开销）。
排查建议：
如果你在现网中发现计算结果和预期不符（比如明明带宽更高，却被阻塞了），请务必检查所有交换机的路径开销标准配置（在华为/H3C设备上通常使用
如果你在现网中发现计算结果和预期不符（比如明明带宽更高，却被阻塞了），请务必检查所有交换机的路径开销标准配置（在华为/H3C设备上通常使用
stp pathcost-standard 命令进行统一）。暂无评论
