1. MSR56-80 有类似 “Keepalive” 的链路探测能力
   • 华三设备上没有直接叫 keepalive 的全局主备协议，但有：
     • 接口 Keepalive（PPP/HDLC 链路层保活）
     • NQA + Track + 静态路由联动（三层链路探测 + 主备切换）—— 这就是你要的 “专线主备” 方案H3C
     • BFD（快速链路检测）H3C
2. 你现在场景：两条专线（联通主、移动备），用 “静态路由优先级 + NQA Track” 最稳，完全能实现主备自动切换。

一、你的现状思路（联通主、移动备）

• 联通：缺省优先级（默认 60）
• 移动：优先级 80（数值越大越优先？注意：华三静态路由优先级：数值越小越优先）
  • 60（联通） < 80（移动） → 联通主、移动备，配置方向是对的
• 问题：只靠路由优先级，只能检测接口是否 Down，无法检测 “接口 Up 但专线断 / 运营商侧断”。
• 必须加：NQA 探测总部地址 + Track 联动静态路由。

二、推荐方案：NQA+Track + 浮动静态路由（适用于 MSR56-80）

1）拓扑假设

• 联通专线：G1/0/1，对端总部：10.1.1.1
• 移动专线：G1/0/2，对端总部：10.2.2.1
• 目标：默认走联通；联通不可达自动切移动；联通恢复自动切回

2）完整配置（关键部分）

3）原理说明

• 正常情况：NQA ping 总部成功 → Track 1 状态 Positive → 联通静态路由生效（优先级 60），走联通。
• 联通断（接口 Up 但不通）：NQA 连续 3 次失败 → Track 1 变 Negative → 联通路由被撤销 → 路由表只剩移动路由（优先级 80），自动切移动。
• 联通恢复：NQA 探测成功 → Track 1 恢复 → 联通路由重新注入 → 自动切回联通。

三、要不要用 “Keepalive”？

• 如果是串口 / PPP 链路：可以用接口下 timer-hold 做链路层 Keepalive。
• 你的场景是专线（以太网 / IP 层）：用 NQA+Track 才是正确、标准做法，比单纯接口 Keepalive 更可靠。

四、验证命令

目录

1   配置需求或说明. 1

1.1.. 适用产品系列. 1

1.2.. 配置需求及实现的效果. 1

2   组网图. 2

3   配置步骤. 2

3.1.. 登陆设备命令行设置. 2

3.2.. 保存配置. 3

3.3.. 验证配置结果. 3

1 配置需求或说明

1.1          适用产品系列

1.2          配置需求及实现的效果

当多出口采用等价路由（或者主备路由）上网时，如果某个出口与运营商是非直连（比如中间经过了一个二层传输设备）的，那么就有可能出现以下问题：二层传输设备和运营商之间的链路出现故障，此时由于MSR路由器无法感知到（G0/4接口仍然处于UP状态），以G0/4作为出口的静态路由依然生效，所以报文依然会G0/4接口发送出去，从而导致丢包和业务中断。MSR路由器双出口（G0/3连接电信、G0/4连接联通）上网，公网两条链路采用主备模式，要求配置NQA监测主用链路，当主用链路（G0/4）出现故障时，迅速可以切换到备用链路（G0/3）上。

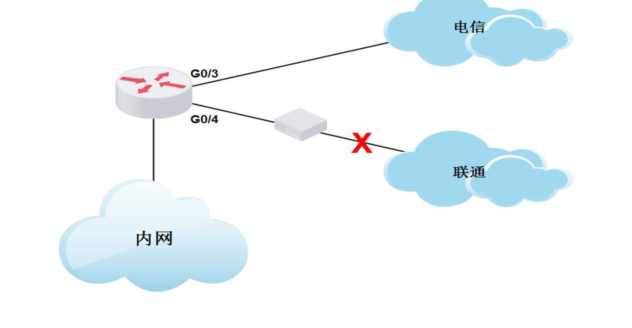

2 组网图

3 配置步骤

3.1          登陆设备命令行设置

#进入设备公网接口

<H3C>system-view   //进入系统视图

[H3C]interface GigabitEthernet 0/3   //进入g0/3接口

[H3C-GigabitEthernet0/3]ip address 200.0.0.2 24   //指定接口地址为200.0.0.2/24

[H3C-GigabitEthernet0/3]nat outbound   //开启源地址转化

[H3C-GigabitEthernet0/3]interface GigabitEthernet 0/4   //进入g0/4接口

[H3C-GigabitEthernet0/4]ip address 100.0.0.2 24   //指定接口IP地址为100.0.0.2/24

[H3C-GigabitEthernet0/4]nat outbound   //开启源地址转化

[H3C-GigabitEthernet0/4]quit   //退出当前视图

#创建管理员名为admin、操作标签为test的NQA测试组

[H3C]nqa entry admin test   //创建管理员名为 admin、操作标签为 test 的 NQA 测试组

#配置测试类型为ICMP-echo，ICMP-echo测试利用ICMP协议，根据是否接收到应答报文判断目的端设备的可达性。ICMP-echo测试的功能与ping命令类似，但ICMP-echo测试中可以指定测试的下一跳设备。在源端和目的端设备之间存在多条路径时，通过配置下一跳设备可以指定测试的路径

[H3C-nqa-admin-test-icmp-echo] type icmp-echo   //配置测试类型为 ICMP-echo

#配置测试的目的地址为100.0.0.1，也就是G0/4接口的网关，即监测设备到网关的连通性。这里也可以配置监测公网的任意地址如114.114.114.114等，这样就可以规避掉运营商本身出现网络故障的风险

[H3C-nqa-admin-test-icmp-echo] destination ip 100.0.0.1   //配置测试的目的地址为 100.0.0.1

#配置测试组连续两次测试的时间间隔为3000ms

[H3C-nqa-admin-test-icmp-echo] frequency 3000   //配置测试组连续两次测试的时间间隔为 3000ms

#配置探测报文的下一跳IP地址，这个一般在探测的目的地址不是网关地址的时候建议配置，本案例探测的目的地址是直连网关地址，可以不配置下一跳地址

[H3C-nqa-admin-test-icmp-echo] next-hop ip 100.0.0.1   //配置探测报文的下一跳 IP 地址100.0.0.1

#配置联动项1（连续失败3次触发联动）

[H3C-nqa-admin-test-icmp-echo] reaction 1 checked-element probe-fail threshold-type consecutive 3 action-type trigger-only   //配置track联动项1

[H3C-nqa-admin-test-icmp-echo]quit   //退出当前视图

#启动探测

[H3C] nqa schedule admin test start-time now lifetime forever   //启动探测

#配置Track项1，关联NQA测试组（管理员为admin，操作标签为test）的联动项1

[H3C] track 1 nqa entry admin test reaction 1   //配置 Track 项 1，关联 NQA 测试组的联动项 1

#配置默认路由：下一跳地址为100.0.0.1，优先级为缺省值60，该路由与Track项1关联，作为主用路由

[H3C] ip route-static 0.0.0.0 0.0.0.0 100.0.0.1 track 1   //配置默认路由,下一跳地址为100.0.0.1，优先级为缺省值60，该路由与Track项1关联

#配置默认路由：下一跳地址为200.0.0.1，优先级设置为80，作为备用路由

[H3C] ip route-static 0.0.0.0 0.0.0.0 200.0.0.1 preference 80   //配置默认路由下一跳地址为 200.0.0.1，优先级设置为 80

3.2          保存配置

[H3C]save force   //保存配置

3.3          验证配置结果

正常情况下，路由表里仅有从G0/4接口出去的默认路由生效

[H3C] display ip routing-table

Track项状态为Positive

[H3C] display track 1 Track ID: 1

State: Positive

Duration: 0 days 0 hours 16 minutes 7 seconds

Tracked object type: NQA

Notification delay: Positive 0, Negative 0 (in seconds)

Tracked object:

NQA entry: admin test

Reaction: 1

当G0/4接口的运营商网关出现不可达情况，但是G0/4接口依然处于UP时

Track项状态变为Negative

[H3C] display track 1 Track ID: 1

State:Negative

Duration: 0 days 0 hours 3 minutes 37 seconds Notification delay: Positive 0, Negative 0 (in seconds)

Reference object:

NQA entry: admin test

Reaction: 1

路由表里从G0/4接口出去的默认路由失效，从G0/3接口出去的默认路由生效。

[H3C]display ip interface brief

*down: administratively down

(s): spoofing (l): loopback
