问
public和vpn路由互通的问题
1天前提问
- 0关注
- 0收藏，62浏览
各位大佬，请教一下，border上有ext实例，g1/0/2加入该实例，该接口通过ospf vpn-instance进行宣告，在border上的Ext实例内通过route-replicat复制了public云内的underlay路由（ospf）到Ext，border可以看到，但是out设备没有通过ospf学到，是模拟器bug还是配置有问题
zhiliao_Gixe
六段
排查步骤及关键命令：
1. 确认border配置：Ext实例OSPF需配置从公网OSPF复制路由，命令：ospf vpn-instance route-replicate from unpublic ospf <公网OSPF进程号>，检查配置：display ospf vpn-instance route-replicate
2. 检查out设备：确认OSPF进程绑定Ext实例、接口加入Ext实例、OSPF宣告正确；
3. 验证路由：border上查Ext实例OSPF路由：display ip routing-table vpn-instance protocol ospf；out设备查OSPF邻居：display ospf vpn-instance peer，查路由：display ip routing-table vpn-instance protocol ospf；
4. 模拟器场景：优先排查配置方向/实例绑定，部分模拟器对route-replicate支持不完善。
1. 确认border配置：Ext实例OSPF需配置从公网OSPF复制路由，命令：ospf vpn-instance
2. 检查out设备：确认OSPF进程绑定Ext实例、接口加入Ext实例、OSPF宣告正确；
3. 验证路由：border上查Ext实例OSPF路由：display ip routing-table vpn-instance
4. 模拟器场景：优先排查配置方向/实例绑定，部分模拟器对route-replicate支持不完善。
这大概率不是模拟器Bug，而是配置逻辑上的一个常见误区。在 Border 设备上能看到复制进来的路由，但 Out 设备学不到，通常是因为路由没有成功从 Border 的 Public 路由表引入到 Ext 实例的 OSPF 进程中。
在 OSPF VPN 实例（VRF）的场景下，路由的传递需要经历“复制 -> 引入 -> 宣告”的过程。你可以按照以下三个核心步骤进行排查：
1. 检查 Border 上 OSPF 进程是否引入了复制的路由
这是最容易被忽略的一步。
route-replicate 只是把 Public 云内的 Underlay 路由复制到了 Ext 实例的全局路由表中，但 Ext 实例内的 OSPF 进程并不会自动把这些路由发布出去。- 排查方法：在 Border 的 Ext 实例 OSPF 进程下，检查是否有引入直连或静态路由的配置。因为复制过来的路由在 Ext 实例看来，通常是一条直连或静态路由。
- 配置示例（华为/H3C 风格）：
1[Border] ospf 1 vpn-instance Ext 2[Border-ospf-1] import-route direct // 尝试引入直连路由 3[Border-ospf-1] import-route static // 如果复制后表现为静态路由，则引入静态 - 验证命令：在 Border 上执行
display ospf lsdb（需指定 VPN 实例），查看是否生成了对应的 5类 LSA（外部路由）。如果没有 5类 LSA，说明引入失败，Out 设备自然学不到。
2. 检查 Border 与 Out 设备之间的 OSPF 邻居状态
确认 Border 和 Out 设备之间是否真的建立了正常的 OSPF 邻居关系。
- 排查方法：在 Border 和 Out 设备上分别查看邻居状态。
- 验证命令：
display ospf peer（指定 VPN 实例）。 - 注意：邻居状态必须是 Full 才能正常同步 LSDB（链路状态数据库）。如果卡在 2-Way 或 ExStart，可能是 MTU 不匹配或网络类型不一致导致的。
3. 检查 Out 设备是否存在路由过滤或区域类型限制
如果 Border 已经生成了 5类 LSA，且邻居状态是 Full，但 Out 设备依然没有路由，说明路由在传递过程中被过滤了。
- 排查方法：
- 路由过滤：检查 Out 设备上是否配置了
filter-policy或distribute-list，不小心把 Border 发过来的外部路由给过滤掉了。 - 区域类型：确认 Out 设备所在的 OSPF 区域类型。如果 Out 设备在 Stub 或 Totally Stub 区域，这些区域是不允许 5类 LSA（外部路由）进入的。
- 路由过滤：检查 Out 设备上是否配置了
暂无评论
故障分析：border 路由复制后 out 设备 OSPF 收不到 3.3.3.3 路由

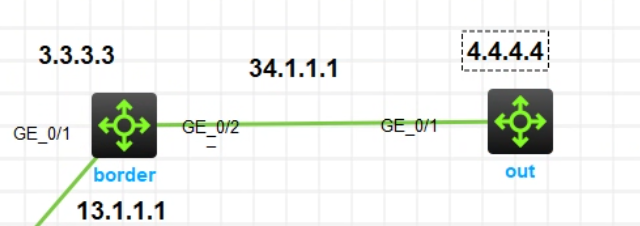

组网梳理
- border：GE0/1 接入公网 underlay（13.1.1.1、3.3.3.3 走 public 全局 OSPF）；GE0/02 绑定 VPN 实例 Ext，IP：34.1.1.1，和 out（GE0/1）同网段，Ext 实例下运行 OSPF VPN。
- 配置：
route-replicate from public vpn-instance Ext→ 3.3.3.3 仅复制进 Ext 实例路由表，本机 VPN 路由表可见；out 设备 OSPF 收不到 3.3.3.3。
根因说明 ⚠️
route-replicate 仅做路由表拷贝，不会自动注入 VPN 内 OSPF 进程：
- 复制进来的路由在 Ext 路由表中是静态导入路由，不属于 OSPF VPN 本地路由；
- OSPF VPN 进程只发布本接口直连、本 OSPF 学习路由，不会自动把复制路由引入 OSPF，因此不会通过 34.1.1.1 网段发给 out。
两种标准整改方案（任选其一）
方案 1：OSPF VPN 引入复制路由（推荐）
plaintext
ip vpn-instance Ext
#
ospf 1 vpn-instance Ext
import-route static //route-replicate生成的路由在VPN内归类为静态
导入后，border 的 OSPF VPN 会将 3.3.3.3 生成 LSA，out 设备正常 OSPF 学习。
方案 2：在 Ext 实例配置静态 + 引入 OSPF（备选）
plaintext
ip vpn-instance Ext
ip route-static 3.3.3.3 255.255.255.255 public
ospf 1 vpn-instance Ext
import-route static
补充排查验证命令
plaintext
#border查看VPN内路由来源
display ip routing-table vpn-instance Ext
#查看OSPF引入路由
display ospf 1 vpn-instance Ext lsdb
#out查看OSPF路由
display ip routing-table protocol ospf
补充结论
不是模拟器 BUG，为配置缺失引入路由导致，补齐
import-route static即可通。暂无评论
