华三交换机端口QSFP-40G-BIDI-SR-MM850 模块对接华为40G模块起不来

故障根源 + 华三侧配置调整方案（40G BiDi 跨品牌对接、华三两端发光、华为单端收光不通）
核心原理：40G-BIDI-SR-MM850 是单纤双向 WDM 模块
华三原厂 QSFP-40G-BIDI-SR：TX850nm、RX910nm；配对对端必须是TX910nm、RX850nm才能互通。
现状故障原因

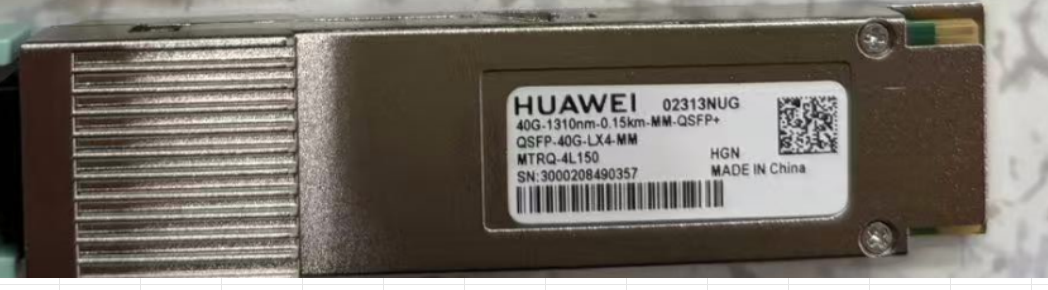

华为侧用了普通 40G-SR4（4 发 4 收 850nm 并行多模，非 BIDI），不是反向波长 BIDI；
华三 BIDI 一根光纤同时出 850+910 两种波长，所以华三 Rx、Tx 都能收到光；华为普通 SR4 只认 850，只能收到华三 850 发射光、收不到 910，出现华为一端有光、一端无光，端口 Down；
软件改不了光模块内部发光波长，只能通过端口通道屏蔽 / 改链路模式 + 跳线对调 + 端口参数优化临时适配。


40G BIDI波长原理


BIDI收发波分示意
一、华三交换机 CLI 分步调整（FortyGigE 接口，替换实际端口号）
1、先查看光功率确诊
plaintext
system-view
display transceiver diagnosis FortyGigE 1/0/1
#查看Tx/Rx功率、波长，确认华三模块双波长发光
2、关闭多余光通道（BIDI 只用 2lane，SR4 是 4lane，屏蔽多余通道）
plaintext
interface FortyGigE 1/0/1
#关闭3、4号lane发光，只保留1、2通道适配华为SR4并行
transceiver lane 3 disable
transceiver lane 4 disable
#开关CDR时钟，适配华为接收时钟域
transceiver lane all cdr rx off
transceiver lane all cdr tx on
3、端口速率、协商强制固定 40G，关闭自动协商
plaintext
undo negotiation auto
speed 40000
flow-control receive enable
4、屏蔽非原厂光模块告警（华为模块识别异常导致端口震荡）
plaintext
undo transceiver phony-alarm enable
二、物理侧必做操作（优先级高于配置，90% 跨品牌 BIDI 不通靠跳线）
互换 LC 双工光纤两端：BIDI 单纤收发反向，对调光纤后华为接收波长错位大概率收全光；
线缆确认：必须OM3/OM4 多模 LC 双工跳线，禁用 MPO-12（SR4 专用 12 芯 MPO、BIDI 只用 LC 双芯）。
三、最终两种根治方案（配置调不通时）
最优替换：华为侧换成华为 40G-BIDI-SR（TX910/RX850 反向 BIDI），两端同规格 BIDI 直接 UP（原厂标准配对）；
改华三模块：华三换成普通 QSFP-40G-SR4-MM850（4 发 4 收普通并行模块），两端全用 SR4+MPO 光纤对接。
精简总结
软件只能关 lane、调 CDR、锁速率，改不了模块内部发射波长；
优先光纤对调→华三屏蔽多余 lane→华为更换反向 BIDI 模块三步走。

 故障核心原因：模块类型不兼容

• 华三端（QSFP-40G-BIDI-SR-MM850）：这是一款 单纤双向（BiDi） 模块。它的特点是内部通过波分复用技术，在同一根光纤里同时完成发送和接收，因此它只有一个光口，且收发光都在这一根纤芯上。
• 华为端（普通40G模块）：根据你描述的“华为模块收发只有一端有光”（通常指双纤模块需要两根光纤，一根发一根收，或者你看到的只是单根光纤有光），可以推断华为端大概率使用的是标准的双纤双向（SR4 或 LR4 等）模块。这种模块需要两根光纤（一发一收，即TX和RX）才能正常通信。

 解决办法

1. 确认华为端的 40G 模块具体型号。如果华为端也是单纤 BiDi 模块，那么它们必须成对使用，且波长必须交叉匹配（例如一端发1310nm/收1490nm，另一端必须发1490nm/收1310nm）。
2. 如果华为端不是 BiDi 模块，你需要将华为端也更换为与华三端波长匹配的 40G BiDi 模块，并确保使用单工光纤（一根光纤）进行连接。

1. 将华三端的 QSFP-40G-BIDI-SR-MM850 模块拔出。
2. 更换为标准的 40G 双纤模块（例如 QSFP-40G-SR4-MM850）。
3. 确保华为端也是同类型的 40G 双纤模块，并使用对应的多模光纤（通常是 MPO 接口或双工 LC 接口）进行连接。
