问
MSR 56-60 版本升级 IRF组网
21小时前提问
- 0关注
- 0收藏，37浏览
问题描述：
因路由器存在CVE-2002-20001 CVE-2008-5161高危漏洞，且路由器版本V7 0605P08不支持算法修改命令，因需要升级固件，修复漏洞。根据下面拓扑该如何进行版本升级的操作，让业务中断时间最短？

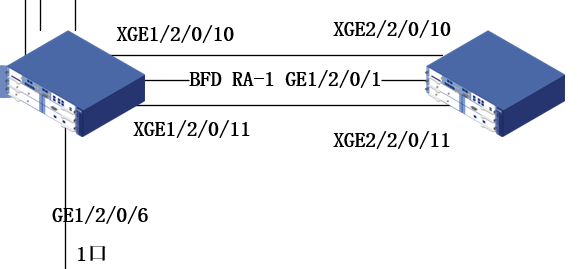

组网及组网描述：
zhiliao_Gixe
六段

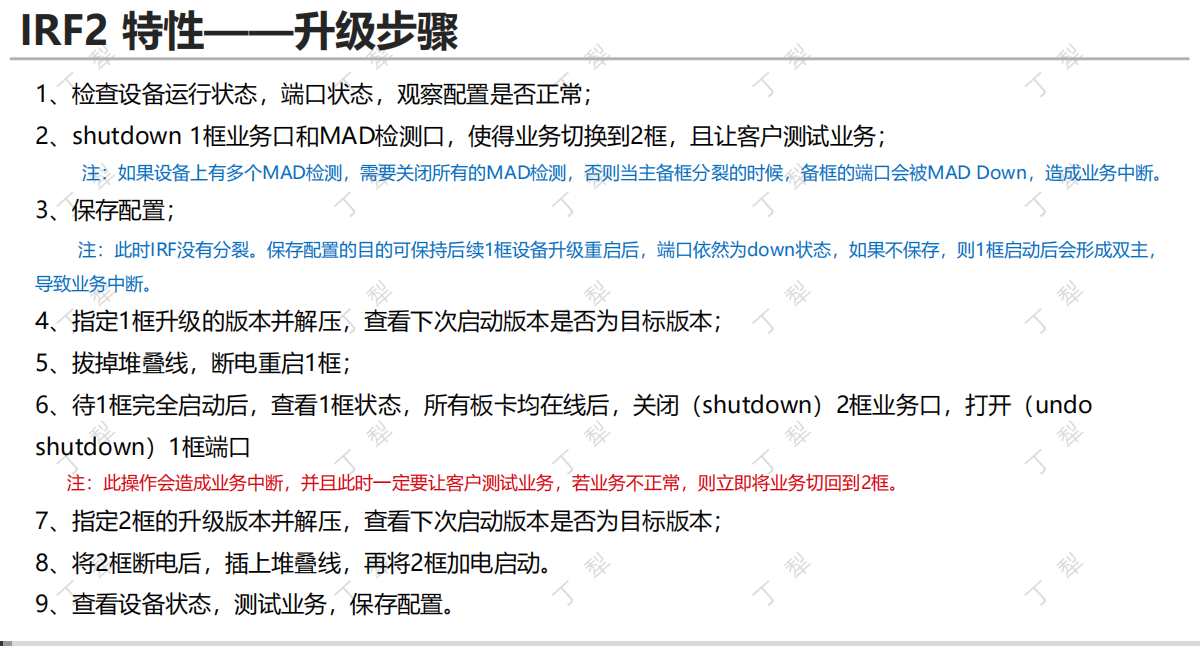

升级步骤（业务中断最短，采用IRF分成员升级）：
1. 备份配置：执行save，将配置文件上传至备份服务器。
2. 确认IRF角色：执行display irf，确认主备成员槽位（如Member1为主、Member2为备）。
3. 升级备成员：将对应版本升级包上传至备成员Flash，执行boot-loader file <升级包名> slot <备成员槽号>，再执行reboot slot <备成员槽号>，备成员升级后自动加入IRF，主设备正常运行，业务无中断。
4. 升级原主成员：备成员稳定后，将升级包上传至原主Flash，执行同上述boot-loader命令，再执行reboot slot <原主槽号>，原主重启后自动加入IRF，角色切换，业务仅在重启瞬间中断。
5. 验证：执行display version、display irf确认版本及IRF状态，验证业务。
1. 备份配置：执行save，将配置文件上传至备份服务器。
2. 确认IRF角色：执行display irf，确认主备成员槽位（如Member1为主、Member2为备）。
3. 升级备成员：将对应版本升级包上传至备成员Flash，执行boot-loader file <升级包名> slot <备成员槽号>，再执行reboot slot <备成员槽号>，备成员升级后自动加入IRF，主设备正常运行，业务无中断。
4. 升级原主成员：备成员稳定后，将升级包上传至原主Flash，执行同上述boot-loader命令，再执行reboot slot <原主槽号>，原主重启后自动加入IRF，角色切换，业务仅在重启瞬间中断。
5. 验证：执行display version、display irf确认版本及IRF状态，验证业务。
暂无评论
针对 MSR56-60 路由器在 IRF（智能弹性架构）组网下修复高危漏洞并实现业务中断时间最短的升级需求，核心原则是利用 ISSU（不中断业务升级） 机制配合双主控板的冗余特性。MSR56-60 属于分布式设备，采用 ISSU 方式可以最大程度保证业务连续性。
以下是为您梳理的最优升级策略及关键操作步骤：
一、 升级前准备与评估
- 确认兼容性与升级策略：将目标软件包下载到设备存储介质根目录后，务必执行
display version comp-matrix file命令，查看当前版本与目标版本的兼容性矩阵。根据输出信息判断是“增量升级”、“软重启升级”还是“重启升级”，选择对系统影响最小的方式。 - 检查堆叠状态：确保升级前 IRF 设备上所有单板的 State 状态必须为 Stable（稳态）。除 Stable 外的其他状态均需查明原因，未恢复稳态前严禁进行升级操作。
- 备份配置与接口脚本：提前备份现有配置文件；建议通过提前写好的配置脚本关闭和打开上下行业务接口，注意脚本需包含所有业务接口，避免遗漏导致异常。
二、 升级实施步骤（先主后备）
IRF 升级操作中，必须遵循先对期望为主的设备进行升级的原则，并确保升级前该设备的 IRF 优先级高于其他成员设备。
- 升级全局主用主控板：
- 当全局主用主控板需要重启升级时，全局备用主控板会自动接替工作，保证升级过程业务尽量不中断。
- 主设备启动完成后，需检查所有单板状态恢复正常，确认所有接口都可见后，延迟 2 分钟，再进行下一步操作。
- 升级全局备用主控板（从设备）：
- 确认业务正常切到升级后的主设备后，再对从设备进行重启升级操作。
- 极度重要警告：在堆叠分裂的情况下，主设备和备设备上务必不能执行保存配置的操作（Save命令），否则会引起严重的配置丢失。
三、 升级后检查与验证
- 状态核对：从设备重启完成后，检查 IRF 堆叠状态是否正常，业务是否恢复。
- 恢复 MAD 功能：恢复 MAD（多活跃检测）功能并检查其状态。待堆叠状态及 MAD 状态均正常后，可根据需要进行无用配置的清理并保存配置。
- 版本与表项对比：执行
display version确认固件已更新；收集相关路由表项、接口状态等信息，与升级前进行对比检查，确保网络运行无异常。
暂无评论
MSR56-60 IRF 堆叠双机 平滑升级方案（最小中断，IRF 两台设备分步升级，业务中断≈秒级）
组网梳理
两台 MSR56-60 做IRF2 堆叠：
- 两条万兆 XGE1/2/0/10、XGE1/2/0/11 做 IRF 物理堆叠链路；
- GE1/2/0/1 互联 BFD + 路由，业务从左侧 GE1/2/0/6 下行；
- 当前版本：V7.1.0605P08，目标新版本（修复 CVE-2002-20001、CVE-2008-5161、支持弱加密算法整改）。
IRF 升级核心原则：主从分批次升级，先升备（Slave）→重启备机；再升主（Master）→手动倒换主控，整机重启 Master，业务跨 IRF 链路秒级切换，中断极小
前置准备
- 上传目标 IPE 固件至主设备 Flash 根目录（两台 IRF 共享存储，只传一次）
plaintext
# ftp/tftp上传ipe到Master flash:/
dir flash: 校验ipe文件完整
- 备份当前配置
plaintext
save
backup startup-configuration to flash:/config_back.cfg
display irf topology #确认IRF：设备1=Master，设备2=Slave（IRF优先级区分）
display irf link #两条IRF堆叠链路UP正常
display bfd session all #中间GE互联BFD状态UP，路由邻居Full
- 确认 IRF 成员编号、优先级：
plaintext
display irf configuration
# 推荐：Master优先级>Slave，升级期间保证重启后角色不乱跳
步骤 1：升级 IRF 从设备 Slave（业务全程不中断，流量仍跑 Master）
① 指定从设备用新版本 IPE，只升级 Slave
plaintext
system-view
# 成员编号N为Slave设备编号
boot loader update member N flash:/xxx.ipe
# 查看升级包下发状态
display boot-loader update status
② 远程重启 Slave 从机
plaintext
reboot member N
- 现象：Slave 整机断电重启，Master 整机正常运行，所有业务、路由、BFD 全在线，无断网；
- 等待：Slave 启动完成、IRF 链路自动 UP，双机 IRF 恢复堆叠，
display irf topology两台 UP，Slave 已是新版本固件。
步骤 2：升级 IRF 主设备 Master（业务秒级切换至已升级 Slave，中断 < 3s）
① 给 Master 绑定新版 IPE
plaintext
boot loader update member M flash:/xxx.ipe
② 手动触发 IRF 主备倒换（关键！提前把业务切到已升级的 Slave）
plaintext
# 修改IRF优先级，让Slave下次启动变成Master，当前在线业务先倒过去
irf priority X
# 手动主控倒换，流量平滑切至Slave整机，在线业务几乎无感知
switchover member M
验证：倒换后display irf topology原 Slave 变成在线 Master 承接全部业务。
③ 重启原 Master 设备
plaintext
reboot member M
- 原 Master 重启、刷入新版本 IPE；启动完成后 IRF 自动加入堆叠，双机全量新版本。
步骤 3：升级后校验
plaintext
display version #两台设备均为目标修复版本
display startup #下次启动文件为新IPE
display irf all
# 验证漏洞：查看是否支持ssh算法修改命令（stc、weak-enc相关配置），CVE漏洞已修复
关键避坑 & 优化（缩短中断）
- IRF 两条堆叠链路必须双 UP：单条 IRF 链路故障不要升级，重启从机易全网断；
- 中间 GE1/2/0/1 BFD 链路正常：主倒换后路由、BFD 秒级收敛；
- 禁止两台同时重启：会造成整机业务全断；
- 若升级后需要修改 SSH 弱加密算法修复 CVE：
plaintext
#新版本支持配置示例
ssh server algorithm encryption 剔除弱算法
ssh server algorithm kex
故障回滚方案
新版本异常时，重新指定旧 IPE：
plaintext
boot loader member M flash:/旧版本.ipe
reboot member M暂无评论
