问
H3C S6520X-30HC-HI 流量转发异常
21小时前提问
- 0关注
- 0收藏，63浏览
故障根因：10.3.117.140 本机高频 ARP 泛洪 + 源 MAC (00:50:56:ab:45:b6) 主机跨网段异常绕行 AC，核心三层转发未生效

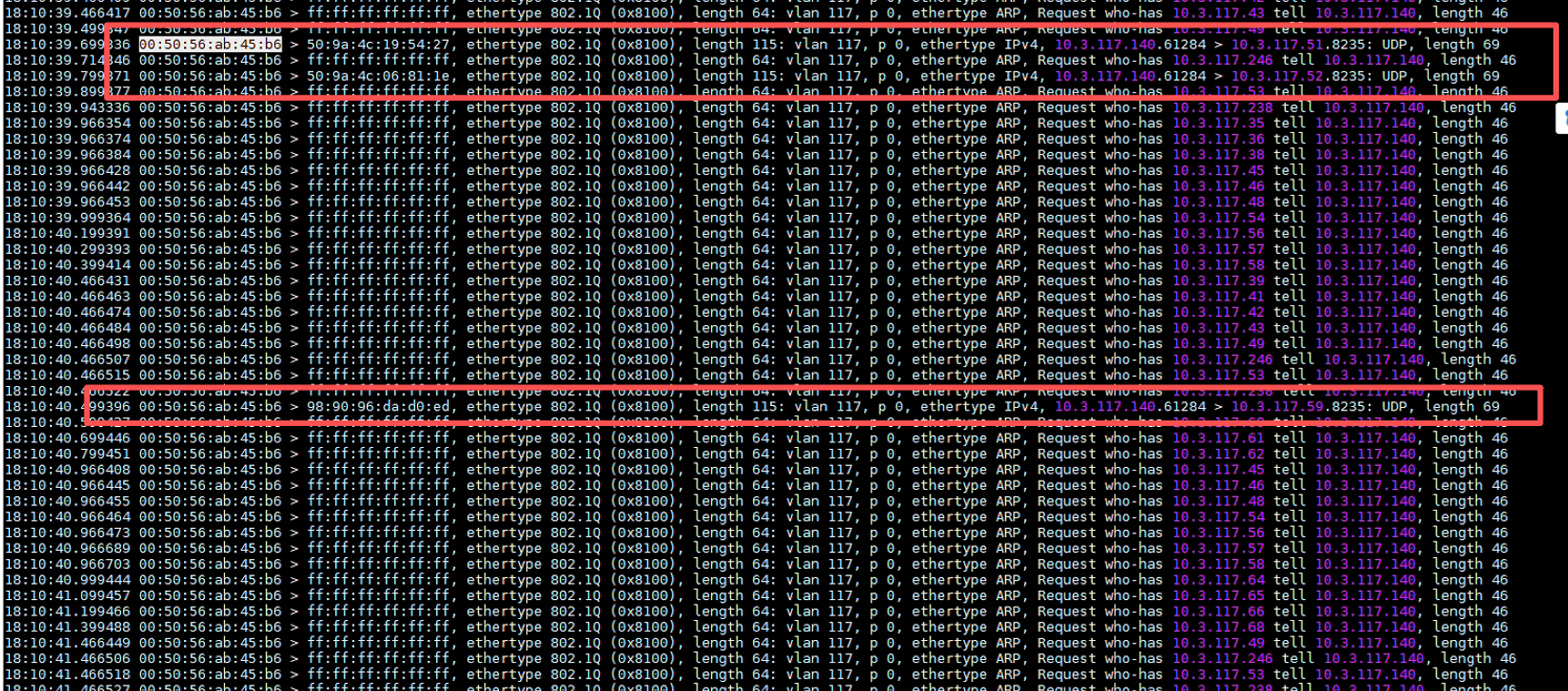

一、抓包信息拆解
- 源 MAC：00:50:56:ab:45:b6 → VMware 虚拟机 MAC 段，即 10.3.117.140 服务器本身
- 大量
ARP Request who-has 10.3.117.140：服务器本机疯狂发送请求自身 IP 的 ARP 报文（ARP 风暴） - 同时该服务器主动向外：
UDP 61284→8235向外发包
- 大量

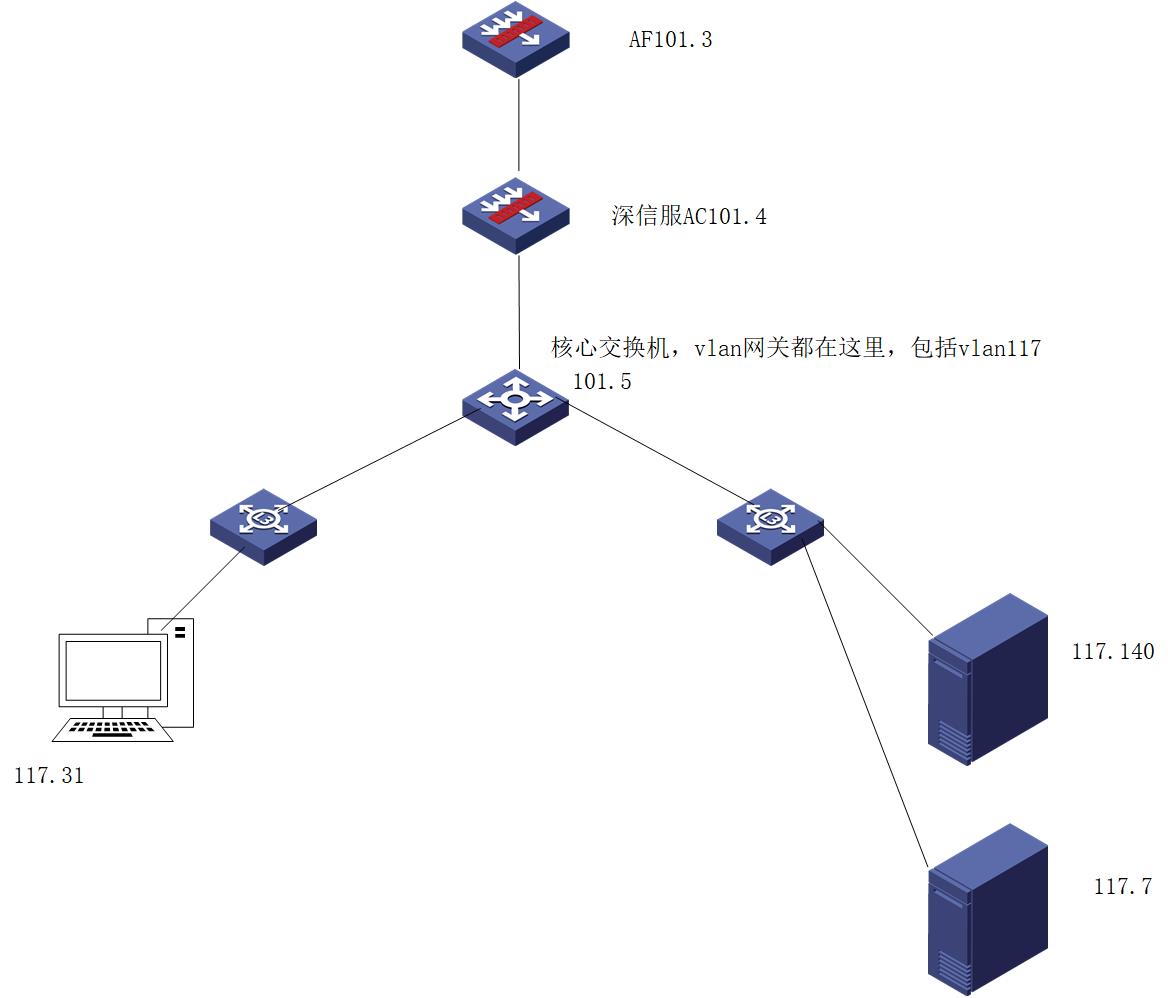

- 网段说明：
- VLAN117 网关：核心交换机 101.5（三层网关），正常 117.31→117.140 流量应在核心交换机本地三层转发，不经过深信服 AC (101.4)、AF (101.3)
- 异常现象：业务流量被引流至 AC 设备，绕过核心三层转发
二、3 个核心诱因（按排查优先级）
诱因 1：117.140 服务器本机故障（最高概率，抓包直接佐证）
- 服务器（117.140/10.3.117.140）操作系统 / 虚拟机异常：中毒、程序异常、网卡驱动故障，持续广播请求自身 IP 的 ARP，造成 ARP 异常。
- 本机网关配置错误：服务器网卡网关未填写核心 VLAN117 网关 IP，错误配置成 AC/AF 地址，所有跨网段流量被迫上送 AC。
核查：登录 117.140 服务器ipconfig/route print查看默认网关。
诱因 2：核心交换机 VLAN117 三层转发失效（二层泛洪绕行上游 AC）
正常逻辑：117.31（VLAN117 同网段）访问 117.140，核心 Vlanif117 三层直接转发，不出核心上行口；
异常逻辑：核心Vlanif117 协议 DOWN/IP 丢失 / ARP 表异常，三层转发失效→同网段流量变成二层广播，顺着上行链路（核心→AC→AF）转发，AC 抓到流量。
plaintext
# 核心交换机排查命令
display interface Vlan-interface 117 # 查看接口UP/DOWN、IP配置
display arp | include 117.140 # 查看服务器ARP条目是否正常
display ip routing-table 10.3.117.140 # 路由有效性
- 若 Vlanif117 DOWN：检查 VLAN117 在核心是否存在、下联 trunk 是否放行 vlan117。
诱因 3：深信服 AC 侧配置引流（策略路由 / 镜像 / 网桥部署）
- AC 部署为透明网桥 / 旁路镜像 / 全局策略路由：
- 透明模式：核心上行串接 AC，所有进出流量天然经过 AC；
- 旁路镜像：AC 配置端口镜像，仅复制流量（不影响转发，只是能抓到包）；
- 异常 PBR：核心交换机配置错误策略路由，强制 VLAN117 所有流量转发至 AC (101.4)。
plaintext
# 核心排查策略路由
display policy-based-route
三、分步排查落地操作
步骤 1：服务器侧（117.140）
- 关闭服务器网卡，ARP 风暴立即消失→确定服务器本机问题；
- 修正网卡默认网关为核心 VLAN117 网关 IP。
步骤 2：核心交换机侧
- 确认 Vlan-interface117 UP、IP 配置完整；
- 确认 117.140 存在有效 ARP 条目，无 ARP 老化异常；
- 删除错误 PBR 策略路由。
步骤 3：深信服 AC 侧
- 查看 AC 部署模式：透明网关 / 旁路镜像 / 路由模式；
- 镜像：AC 只是复制流量，转发仍走核心，属于正常抓包；
- 透明串接：架构设计如此，所有上行必经 AC；
- 关闭 AC 临时测试：断开核心→AC 之间网线，117.31 访问 117.140 正常 = AC 串接组网。
四、补充区分关键概念
- AC 能抓到流量≠转发经过 AC：
- 端口镜像：仅复制报文，实际转发仍在核心，属于正常；
- 流量真实绕行：报文二层 / 三层被转发至 AC，为故障。
- 同 VLAN117 内终端互访不需要经过网关，仅跨 VLAN 才走三层网关，现同网段绕行 AC = 三层失效 / 二层泛洪。
AC是桥接的，同网段访问也是经过AC？ 不是直接走MAC地址吗？
zhiliao_AyNagS
发表时间：21小时前
更多>>
AC是桥接的，同网段访问也是经过AC？ 不是直接走MAC地址吗？
zhiliao_AyNagS
发表时间：21小时前
针对您描述的 H3C S6520X-30HC-HI 核心交换机网关下，深信服 AC 上观察到
117.31 访问 117.140 流量异常（路由看似正确但转发存在问题）的情况，这通常属于三层转发丢包或策略拦截的典型故障。建议按照以下四个维度由浅入深进行排查：
一、 检查跨 VLAN 三层转发基础配置
如果
117.31 和 117.140 属于不同的网段/VLAN，且网关在核心交换机上，必须确保核心的三层转发功能正常：- 确认 SVI 接口状态：执行
display ip interface brief，检查这两个网段对应的 VLAN-Interface（SVI）是否已创建，且物理与协议状态均为 UP，IP 地址配置无误。 - 核对直连路由表：执行
display ip routing-table，确认路由表中是否存在这两个网段的直连路由（Direct）。如果缺少对应网段的 SVI 接口，即使全局开启了ip route-enable，也无法生成直连路由导致转发断裂。
二、 排查 ACL 与 QoS 策略拦截
网关设备上的安全策略是造成“路由对但不通”的最常见原因：
- 检查端口/全局 ACL：使用
display packet-filter和display acl [ACL编号]命令，检查核心交换机连接深信服 AC 的上行口，以及终端接入的下行口是否应用了数据过滤策略。重点排查是否有规则误拦截了117.31到117.140的特定 IP 通信。 - 检查 QoS 策略：执行
display qos policy interface等命令，查看是否在接口或全局下发了基于 ACL 的 QoS 策略或流行为（如重标记、丢弃等），错误的 QoS 关联会导致报文被静默丢弃。
三、 利用流量统计定位丢包节点
如果上述静态配置均无异常，建议使用 ACL 流量统计功能精准定位流量在哪个环节丢失：
- 提取流量特征：通过抓包确认异常流量的具体特征（如源 IP
117.31.x.x，目的 IP117.140.x.x）。 - 下发统计策略：创建一个高级 ACL（如 3000）匹配该特定 IP 对，并建立 Traffic Classifier 和 Behavior（开启
accounting packet），将其应用到核心交换机的相关接口入方向（Inbound）。 - 分析计数结果：稍后执行
display qos policy interface查看命中计数。若入方向有计数但出方向无计数，说明报文在设备内部转发时丢失（可能是查表失败或被内部策略拦截）；若入方向也无计数，说明报文根本没有到达该核心接口。
四、 检查 ARP 表项与底层链路
- 核查 ARP 解析：执行
display arp | include 117.31和display arp | include 117.140，确认核心交换机能否正确学习到这两个 IP 对应的 MAC 地址。若 ARP 缺失或频繁刷新，可能是网络中存在 ARP 攻击或环路导致表项耗尽。 - 排查物理层错误：执行
display interface brief，检查核心交换机上下行接口的 CRC 错误、Input/Output errors 是否持续增长。物理链路质量差也会导致三层报文转发异常。
