问

H3C WA6520-SI 不能接入上线问题

wlan接入

21小时前提问

0关注
0收藏，60浏览

icmp

icmp 一段

粉丝：0人关注：7人

问题描述：

<WX3510X>dis version
H3C Comware Software, Version 9.1.053, ESS 1053P03
Copyright (c) 2004-2022 New H3C Technologies Co., Ltd. All rights reserved.
H3C WX3510X uptime is 11 weeks, 4 days, 20 hours, 36 minutes
Last reboot reason : Power on

Boot image: flash:/boot.bin
Boot image version: 9.1.053, ESS 1053P03
Compiled Jul 24 2022 14:00:00
System image: flash:/system.bin
System image version: 9.1.053, ESS 1053P03
Compiled Jul 24 2022 14:00:00
Feature image(s) list:
flash:/freeradius.bin, version: 9.1.053
Compiled Jul 24 2022 14:00:00

with 1 2.2GHz Processor
8192M bytes DDR4
7296M bytes EMMC Memory

PCB Version on Access Controller Board is Ver.A
PCB Version on CPU Daughter Board is Ver.A
CPLD Version on CPU Daughter Board is 001
CPLD Version on Access Controller Board is 006
Basic Bootrom Version is 1.12
Extend Bootrom Version is 1.12
[Subslot 0]WX3510X Hardware Version is Ver.A
[Subslot 3]EWPXM1XG03 Hardware Version is Ver.A

<WX3510X>

组网及组网描述：

现在问题不能接入：AP WA6520-SI   我是不是升级？升级到那个版本相对稳定？

<WX3510X>dir
Directory of flash:/apimge
   0 -rw-    14470144 Aug 20 2022 03:43:36   wa4300h.ipe
   1 -rw-    14494720 Aug 20 2022 03:43:34   wa4300s.ipe
   2 -rw-    23326720 Aug 20 2022 03:43:38   wa5300.ipe
   3 -rw-    48222208 Aug 20 2022 03:43:40   wa6300.ipe
   4 -rw-    48909312 Aug 20 2022 03:43:56   wa6300a.ipe
   5 -rw-    36927488 Aug 20 2022 03:43:42   wa6500.ipe
   6 -rw-    52663296 Aug 20 2022 03:43:58   wa6500a.ipe
   7 -rw-    50488320 Aug 20 2022 03:44:02   wa6500b.ipe
   8 -rw-    63412224 Aug 20 2022 03:43:46   wa6600.ipe
   9 -rw-    47459328 Aug 20 2022 03:43:52   wt1024q.ipe
10 -rw-    55784448 Aug 20 2022 03:43:50   wt1024x.ipe

3 个回答

按时间按赞数

zhiliao_GeOM0O

zhiliao_GeOM0O 八段

粉丝：13人关注：2人

WA6520-SI 无法上线排查 + AC 版本 / AP 镜像解决方案

一、故障根因（优先不用升级 AC，先补镜像）

1、当前 AC：WX3510X V9.1.053 ESS1053P03（2022 年固件）

flash:/apimge目录现有 IPE：wa6500.ipe、wa6500a.ipe、wa6500b.ipe，缺少 WA6520-SI 专属 AP 镜像，这是 AP 无法上线首要原因

WA6520-SI 归属wa6520 系列独立 ipe 包，老固件打包只集成 6500 全系列，不含 6520-SI 镜像；AP CAPWAP 上线后 AC 下载固件失败反复重启离线。

2、两步快速修复（现场优先操作，不用升级 AC 整机）

① 上传 WA6520-SI 对应 ipe 文件

1、下载同 ESS1053P03 配套：wa6520.ipe（WA6520-SI/S 通用固件包）

2、AC 上传到flash:/apimge/目录：

plaintext

<WX3510X>tftp put/tftp get flash:/apimge/wa6520.ipe x.x.x.x

3、AC 自动识别 AP 镜像，display wlan ap all查看 AP 状态。

② 基础链路 & CAPWAP 排查（镜像上传后仍不上线执行）

AP 交换机端口配置：AP 管理 VLAN、PVID 正确，POE 供电正常；
DHCP：AP 能获取管理网段 IP，Option43/Option60 配置 AC 地址（单播 CAPWAP 优选）；
查看上线报错：debugging wlan capwap all、display logbuffer确认是镜像下载失败还是三层路由不通。

二、AC 整机升级方案（补镜像无效再升级，推荐稳定版本）

1、WX3510X V9 稳定推荐版本

表格

固件大版本	补丁版本	适配说明
V9.1.053	ESS1053P09（最终补丁）	原地打补丁，无需跨大版本升级，兼容存量所有 AP+WA6520 全系列，最稳妥
V9.1.058	ESS1058P06	新一代稳定基线，新增大量 Wi-Fi6 AP 适配，新项目首选，跨版本升级需谨慎备份配置

不建议跳升到 V10：硬件为初代 WX3510X Ver.A，V10 对 CPU / 内存占用高，易出现性能不稳。

2、升级配套 AP 镜像

升级固件包自带完整 AP 镜像合集（含 wa6520.ipe），升级后apimge目录自动补齐全系列 AP 固件。

三、IPE 命名区分（快速分辨 AP 对应镜像）

wa6500.ipe：WA6508/WA6510 老款 AC-WiFi5 AP
wa6500a/6500b：WA6500E、WA6512 等衍生款

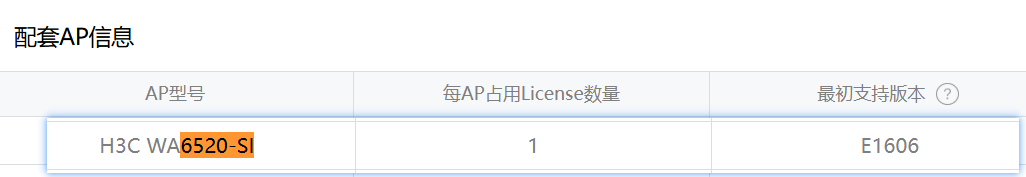

wa6520.ipe：WA6520-SI/WA6520S/WA6520-E 全系共用镜像

四、精简总结

首选：只上传 wa6520.ipe 到 apimge，不用升级 AC，80% 场景 AP 直接上线；
上传后异常→AC 打 ESS1053P09 补丁（同大版本最稳）；
后续扩容多款新型 AP→升级 V9.1.058P06 基线版本。

你好 WA6520-SI 固件我从哪里下载？

icmp 发表时间：18小时前 更多>>

你好 WA6520-SI 固件我从哪里下载？

icmp 发表时间：18小时前

刘浩存

刘浩存九段

粉丝：17人关注：1人

针对您遇到的 H3C WA6520-SI 无法接入 WX3510X 无线控制器（AC）的问题，结合您提供的设备版本信息，以下是详细的故障分析与升级建议：

一、核心问题诊断

您的 AC（WX3510X）当前系统版本为 Version 9.1.053, ESS 1053P03，该版本编译于 2022年7月。而 WA6520-SI 属于较新的 Wi-Fi 6 (802.11ax) 系列 AP。
根据 H3C 无线产品的兼容性规则，新型号 AP 往往需要较新版本的 AC 固件才能识别和管理。由于您的 AC 固件发布时间较早，极大概率是因为当前 AC 版本过低，不支持该型号的 AP，从而导致 AP 无法上线。

此外，虽然您的 AC Flash 中已经存在 wa6500a.ipe 镜像文件，但如果 AC 的系统底层版本（Comware V9 / ESS）过旧，依然可能无法正确加载和调度这些新版 AP 的镜像。

二、是否需要升级？升级到哪个版本？

是的，强烈建议您进行升级。

关于稳定版本的推荐：

首选最新稳定版：对于 Comware V9 平台的 WX3500X 系列 AC，官方通常建议直接升级到官网发布的最新正式推荐版本（Release 版本）。新版本不仅修复了旧版本的 Bug，还扩充了对最新型号 AP 的兼容矩阵。

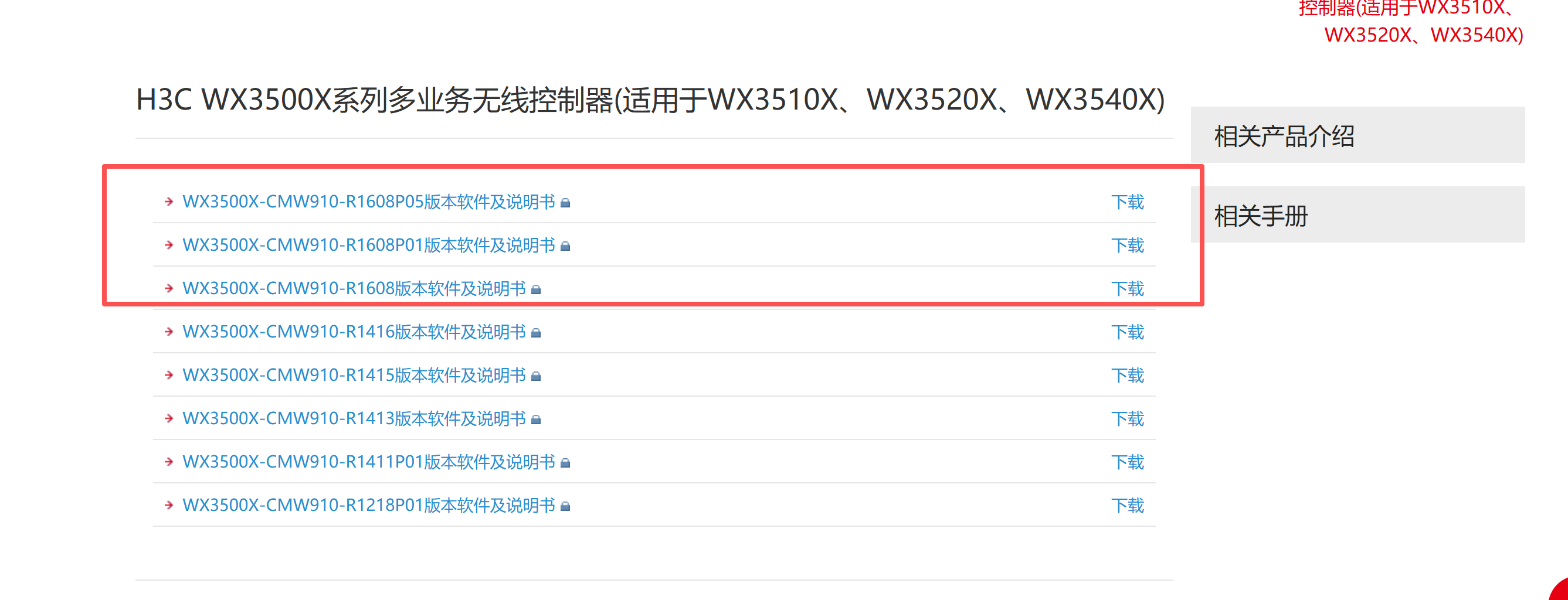

操作建议：您可以登录 H3C 官方网站的“支持 > 软件下载”中心，搜索 WX3510X，下载当前最新的 .ipe 或 .bin 升级包。

三、升级与排错操作步骤

如果您决定升级 AC 以解决此问题，请按照以下步骤操作：

备份配置：在升级前，务必执行 save 命令保存当前配置，并建议通过 TFTP/FTP 将配置文件备份到外部服务器。
上传新版本：将下载好的 AC 最新系统镜像上传至 AC 的 Flash 存储中。
指定启动文件并重启：
1<WX3510X> boot-loader file flash:/新文件名.ipe main 2<WX3510X> reboot
验证 AP 状态：AC 重启完成后，观察 WA6520-SI 是否能自动获取 IP 并完成注册。您可以通过以下命令查看 AP 的状态：
1[WX3510X] display wlan ap all
正常情况下，AP 的状态应从 Idle 变为 R/M (Run/Master)。

补充排查建议

如果在升级 AC 到最新版本后，WA6520-SI 依然无法上线，请继续排查以下几点：

License 授权检查：确认 AC 的 AP 管理授权数量是否已满（使用 display license 查看）。
网络连通性：确保 AP 能够正确获取 IP 地址，且能 Ping 通 AC 的管理 IP。如果是跨三层组网，必须正确配置 DHCP Option 43 指向 AC 的 IP。
CAPWAP 端口拦截：检查中间网络设备（如防火墙、核心交换机）是否放行了 UDP 5246 和 5247 端口，这是 CAPWAP 隧道建立的必经端口。
