H3C S10506交换机关于EVPN VXLAN不通的问题

一、现象与关键信息梳理
现象
PC 10.0.23.100 能 ping 通：
网关 10.0.23.254（S10506 的 VSI-interface23）
网关的 Loopback 地址 10.0.148.7
但 ping 不通同数据中心的 10.0.103.254（S7306X-G 核心交换机），说明：
EVPN VXLAN 二层连通性是正常的（PC→网关通）
跨三层（VXLAN → 传统 VLAN）的转发 / 路由存在问题
关键疑点
S10506 上，VLAN23 只在 VXLAN 中配置，没有传统二层接口接入
你在 Bridge-Aggregation50 下配置了 service-instance 23 绑定到 vsi vpn23，但这个接口目前没有实际主机接入，所以：
vsi vpn23 依赖这个接口 UP 来保持 VSI 状态，属于 “假 UP”
传统 VLAN（比如 VLAN103）的流量无法通过 S10506 与 VXLAN VLAN23 互通，因为S10506 上 VLAN23 和 VLAN103 没有三层 / 二层转发关系
S10506 作为 VXLAN 网关，没有把 VXLAN VLAN23 和传统 VLAN 打通
你现在的配置中：
vsi-interface23 是 VXLAN 的三层网关
Vlan-interface103 是传统 VLAN 的三层网关
两者在 S10506 上属于不同的三层接口，但没有配置任何策略让它们之间转发流量（比如路由、静态 ARP、或 VXLAN 到 VLAN 的桥接）
二、为什么 PC 能 ping 通网关，但 ping 不通同机房其他地址？
1. 能 ping 通网关和 Loopback 的原因
PC→10.0.23.254：VXLAN 二层转发正常，VSI-interface23 是 VXLAN 的三层接口，直接响应 ARP 和 ICMP
PC→10.0.148.7：S10506 的 Loopback 地址，属于设备本地地址，设备收到 ICMP 请求后直接本地回复，不需要跨三层转发
2. ping 不通 10.0.103.254 的根本原因
PC 访问 10.0.103.254 的流量路径：

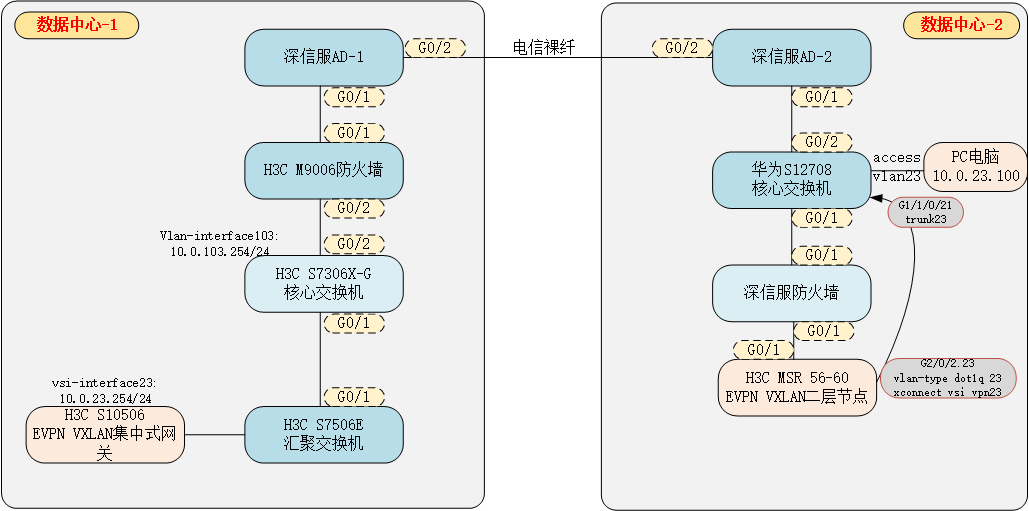

PC → MSR56-60 VXLAN节点 → S10506 EVPN网关 → S7306X-G核心交换机
在 S10506 上，这包流量会：
从 VXLAN 二层转发到 VSI-interface23（10.0.23.254）
查找路由，发现 10.0.103.0/24 的下一跳是 S7306X-G
但 S10506 上，VXLAN VLAN23 和传统 VLAN103 之间没有转发关系，流量被丢弃
具体来说，存在两个问题：
路由层面：S10506 上必须有 10.0.103.0/24 的路由（OSPF 已发布，但你需要确认路由表是否存在）
转发层面：VXLAN 二层域（VLAN23）和传统 VLAN 域（VLAN103）在 S10506 上是隔离的，VSI-interface23 和 Vlan-interface103 之间没有配置三层转发，导致流量无法跨 VXLAN 和传统 VLAN 转发
三、核心配置问题与修复方案
问题 1：S10506 上，VLAN23 和 VLAN103 没有三层转发关系
验证：
bash
运行
display ip routing-table 10.0.103.254
display ip interface brief | include Vlan-interface103
display vsi vpn23 verbose
看 10.0.103.0/24 路由是否存在，且下一跳指向 S7306X-G。
修复：
确保 OSPF 已发布 10.0.103.0/24 网段
bash
运行
ospf 1
area 0
network 10.0.103.0 0.0.0.255
检查 S10506 上是否存在 10.0.103.0/24 的路由：
bash
运行
display ip routing-table 10.0.103.0
问题 2：S10506 上，VXLAN VLAN23 和传统 VLAN103 没有配置三层转发
修复：
S10506 上，vsi-interface23 和 Vlan-interface103 都是三层接口，只要路由存在，三层转发默认是开启的。但你需要确认：
两个接口都处于 UP 状态
bash
运行
display ip interface brief | include 23
display ip interface brief | include 103
没有配置 firewall 或 acl 限制接口之间的流量
问题 3：MSR56-60 上，VLAN23 透传配置可能存在问题
你在 MSR56-60 上用 G2/0/2.23 子接口封装 VLAN23 并绑定到 vsi vpn23，但需要确认：
G2/0/2.23 接口状态为 UP
与核心交换机 S12708 相连的接口 G1/1/0/21 是 trunk 模式，允许 VLAN23 通过
验证：
bash
运行
display interface GigabitEthernet 2/0/2.23
display vsi vpn23 verbose
display interface GigabitEthernet 1/1/0/21
四、快速排查步骤（按顺序执行）
在 S10506 上检查路由
bash
运行
display ip routing-table 10.0.103.254
若路由不存在：检查 OSPF 发布配置，或手动添加静态路由
若路由存在：继续下一步
在 S10506 上检查三层接口状态
bash
运行
display ip interface brief | include "23|103"
确保 vsi-interface23 和 Vlan-interface103 都是 UP 状态
在 S10506 上 ping 10.0.103.254
bash
运行
ping -a 10.0.23.254 10.0.103.254
若能 ping 通：说明 S10506 到 S7306X-G 的三层转发正常，问题在 VXLAN 二层转发
若不能 ping 通：说明 S10506 到 S7306X-G 的三层转发有问题，排查路由和接口
在 PC 上 traceroute 10.0.103.254
bash
运行
tracert 10.0.103.254
看数据包在哪一跳被丢弃，定位故障点
五、一句话总结
PC 能 ping 通网关，说明 EVPN VXLAN 二层转发正常；ping 不通其他地址，是因为S10506 上 VXLAN VLAN23 和传统 VLAN103 之间的三层转发 / 路由存在问题，优先排查路由发布、三层接口状态和 OSPF 配置。

1. Underlay网络连通性正常：两台设备的底层IP路由、OSPF/静态路由配置无误。
2. VXLAN隧道建立正常：VTEP之间的UDP封装和解封装通道是通的。
3. 本地二层转发正常：PC到网关的二层ARP解析及本地三层接口响应均正常。

一、 检查 BGP EVPN 控制平面状态（最关键）

• 验证 EVPN 邻居状态：在两端执行 display bgp evpn peer，确认邻居是否处于 Established 状态。如果处于 Active 或 Idle，说明 BGP 会话未建立。
• 验证 EVPN 路由表：在 S10506 上执行 display bgp evpn routing-table，检查是否能学习到来自 MSR55-60 的 Type-2 (MAC/IP) 路由；同时在 MSR55-60 上检查是否能收到来自 S10506 的路由。如果路由表为空，说明路由发布或导入导出策略存在问题。
• 检查 RT 和 RD 配置：确保两端的 Route-Target（RT）配置匹配。如果 RT 不一致，会导致 EVPN 路由被丢弃，无法互通。

二、 排查 MTU 与分片丢包问题

• 故障特征：小数据包（如 ping 默认大小）能通，但大包（如访问网页、传文件）不通或间歇性中断。
• 测试方法：在 PC 上执行带 DF 标志的大包 ping 测试，例如 ping -f -l 1472 10.0.103.254（假设物理链路MTU为1500）。
• 解决方案：建议将 Underlay 物理链路的 MTU 至少调整为 1550 或 1600，以容纳 VXLAN 头部开销。

三、 核查 MSR55-60 的 VLAN 透传与子接口配置

• VNI 与 BD/VLAN 映射：确认 MSR55-60 上的 VNI 是否正确绑定到了对应的 Bridge-Domain (BD) 或 VLAN 上。
• 子接口与 SVI 状态：检查路由器上用于对接核心的子接口状态是否为 UP，且 IP 地址配置正确。
• 核心交换机侧 Trunk 放行：确认 H3C S7306X-G 核心交换机连接 MSR55-60 的物理端口已配置为 Trunk 模式，并且允许了相关 VLAN 的报文通过。

四、 检查回程路由与安全策略

• S7306X-G 的回程路由：PC 能到达 10.0.103.254，但回包能否原路返回？请检查 S7306X-G 的路由表，确认是否存在指向 S10506 网关（或下一跳）去往 10.0.23.0/24 网段的路由。
• 安全策略/ACL拦截：检查 S10506、MSR55-60 以及 S7306X-G 上是否应用了 ACL 或安全域策略，意外阻断了 10.0.23.x 与 10.0.103.x 之间的互访流量。
