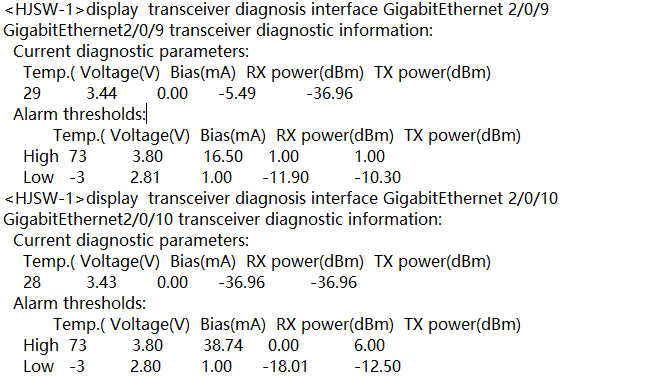

一、先解读光模块诊断数据（两张端口光功率异常核心证据）

1. G2/0/9 汇聚侧光口

• TX power=-36.96dBm（发射功率极低，几乎无光输出）
• Bias (mA)=0.00 激光偏置电流为 0，光发射芯片未工作
• RX=-5.49dBm 仅为对端发送的光，本机自身不发光

2. G2/0/10 汇聚侧光口

• TX=-36.96、RX=-36.96，Bias=0，收发激光全部无电流，完全无光源输出
  阈值参考：TX 最低告警阈值 - 10.30/-12.50，低于该数值判定无光、端口 Down。

现象对应：刚插入有微弱光，几秒后彻底无光

二、故障分层根因（按优先级排序）

1. 光模块本身硬件故障（最高概率）

2. 交换机固件版本兼容性缺陷（次要版本问题）

• 第三方非 H3C 认证光模块插入后，光口初始化异常，自动切断激光 Bias 电流；
• 光模块 DDM 读取异常，设备判定模块故障，主动关闭 TX 光源保护；
  接入 S5130-R6318 高补丁无此缺陷，同型号光模块可能表现不同。

3. 交换机光口硬件 / 背板故障（概率最低，排除法最后确认）

4. 软件端口配置关闭激光发射

三、分步现场排查操作（快速定位是模块 / 版本 / 主板硬件）

步骤 1：端口基础配置复位

步骤 2：交叉替换光模块（最核心区分模块 / 主板故障）

1. 把故障光模块换到接入 S5130S-EI（R6318 高版本） 正常光口：
   • 依旧 Bias=0、无光：光模块硬件损坏 / 不兼容；
   • 接入交换机正常发光、TX 功率达标：汇聚 S5560 低版本固件兼容 Bug。
2. 拿H3C 原厂认证同规格光模块插入故障汇聚光口：
   • 原厂模块 TX 正常、Bias 有数值：第三方模块兼容问题；
   • 原厂模块依旧无光 Bias=0：交换机主板光口硬件损坏。

步骤 3：固件版本根治方案（版本 Bug 彻底解决）

1. 同大版本 7.1 升级至最新稳定补丁 R6823P05 及以上，修复第三方光模块识别异常、激光器误关逻辑；
2. 临时规避：采购 H3C 原厂认证光模块，不受低版本兼容 Bug 影响。

步骤 4：硬件插槽清洁排查

1. 断电拔插光模块，用无尘纸擦拭光模块金手指、交换机光口插槽；
2. 更换同板卡其他空闲光口测试，单口故障 = 单光口 PHY 损坏；所有光口插第三方模块都无光 = 整机固件兼容问题。

四、现象原理解释

1. 插入瞬间微弱光源：光模块上电瞬时冲击电流产生微弱余光，设备完成 DDM 读取识别后，判定模块异常直接切断激光驱动电流（Bias=0），立刻无光；
2. Bias (mA)=0 是关键判定标识：激光器无驱动电流，不会产生有效光信号，对端 RX 收光异常，端口物理 Down；
3. 接入交换机版本新，无兼容 Bug，同模块 Bias 正常、TX 功率达标，两端互通正常。

极简总结

1. 核心判定依据：故障光口 Bias 偏置电流 0mA，激光器无驱动电流无法发光；
2. 最高概率原因：第三方光模块硬件损坏 / CMW710-R1119P20 低版本固件光模块兼容缺陷；
3. 快速定位：交叉替换光模块到高版本 S5130 交换机区分是模块还是汇聚固件问题；
4. 彻底根治：更换 H3C 原厂光模块，或升级 S5560X 固件至 7.1 高补丁版本；替换后依旧无光则为交换机光口硬件故障，需售后维修。
