模拟器 ipsec 野蛮模式 双侧nat 第二阶段建立不起来

na俩做的IPSec

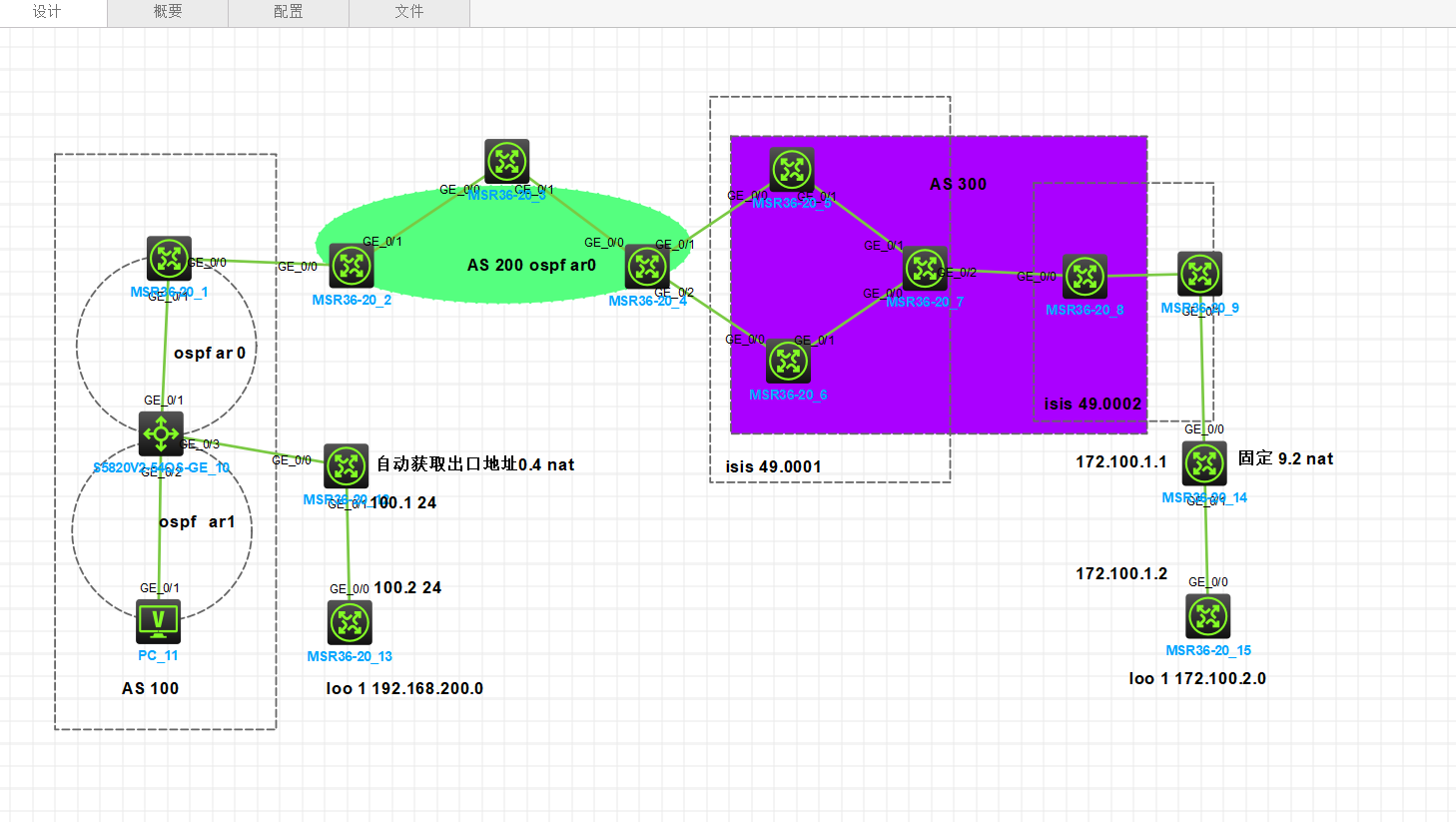

A 端（动态 NAT 侧）：内网 PC → FW-A → 上层 NAT 设备（模拟运营商光猫 / 家用路由）→ 互联网，FW-A WAN 是私网动态地址，无公网固定 IP
B 端（固定 NAT 侧）：内网 PC → FW-B → 上层 NAT 设备（固定公网映射）→ 互联网，FW-B WAN 私网，对外映射固定公网 IP

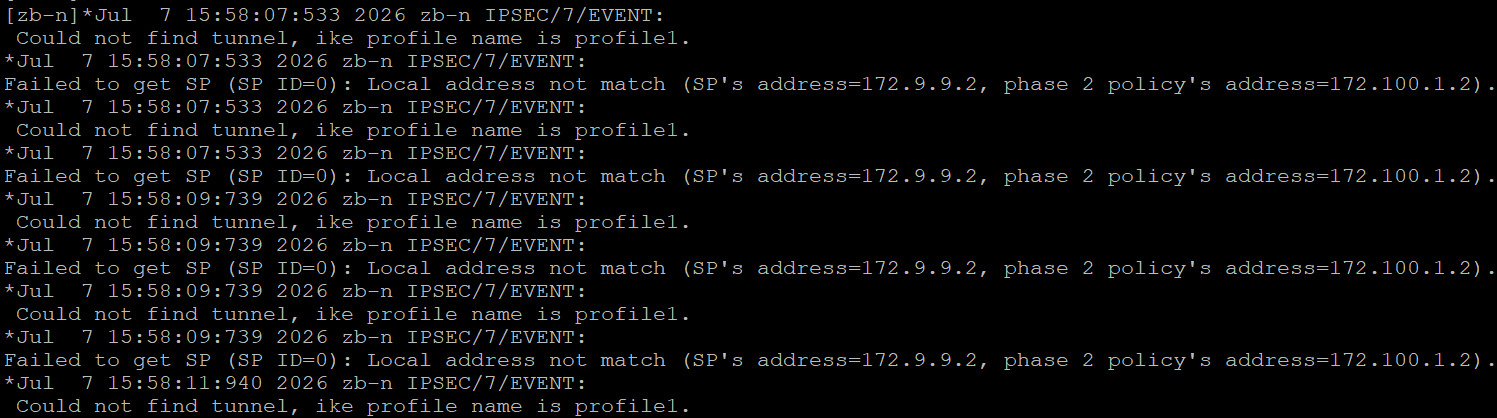

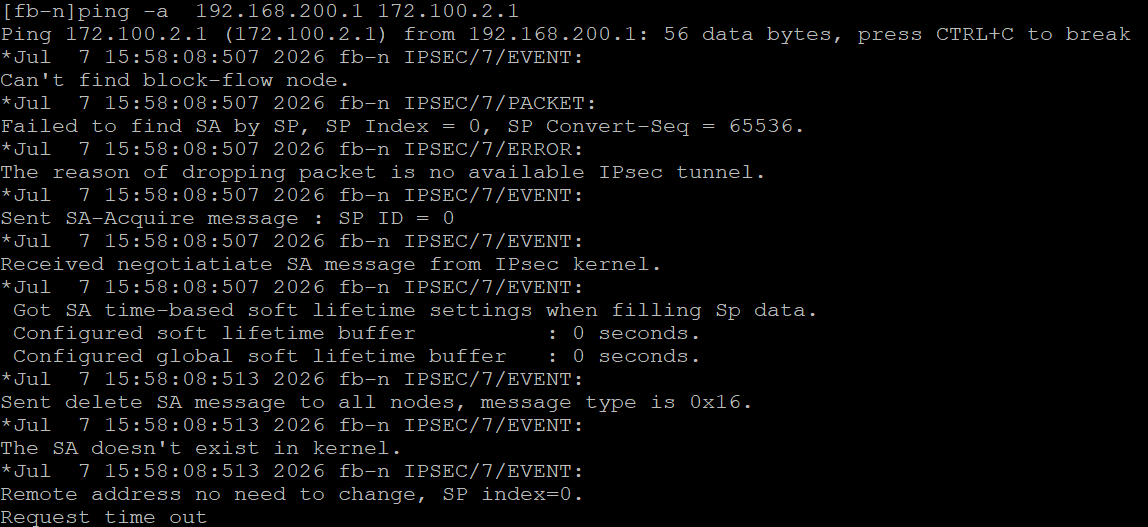

现象：IKE 阶段 1 野蛮模式协商成功，快速模式（阶段 2）反复重传，无法生成 IPSec SA
一、7 个核心故障根源（按排查优先级排序，模拟器高频踩坑）
1. 野蛮模式 IKE 对等体 ID 不匹配（双侧 NAT 头号杀手）
野蛮模式不靠 IP 识别对等体，完全依赖 local-id/remote-id 校验；
动态 A 端：本地 ID 必须自定义名称（name 类型，不能用 ip），对端 ID 填 B 端名称
固定 B 端：本地 ID 名称与 A 端 remote-id 一致，remote-id 填 A 端名称
错误配置：一端 id-type ip、一端 id-type name，阶段 1 能协商，但阶段 2 身份校验失败直接丢弃快速模式报文。
2. NAT-T 未全局开启，双侧 NAT 后 UDP4500 报文不通
两侧设备都经过 NAT 转换，IKE 必须全局开启 nat-traversal；
模拟器默认关闭，仅开对等体内 nat-traversal 不生效，NAT 后 IKE 封装端口无法切换 4500，阶段 2 加密报文校验失败。
3. 感兴趣流 ACL 不匹配 / 无 NAT 豁免（最常见）
ACL 流量镜像不匹配：A 侧 ACL 源 A 内网、目的 B 内网；B 侧 ACL 源 B 内网、目的 A 内网，掩码必须完全一致（/24 不能配 / 32）；
出口 SNAT 未做 VPN 网段豁免：内网互访流量被 NAT 转换，源 IP 改变，无法匹配 IPSec 保护流，快速模式 TS（流量选择器）校验拒绝，日志提示TS_UNACCEPTABLE。
4. 第二阶段安全提议参数不一致
双侧 ESP 隧道模式必须统一，以下参数全部匹配：
加密算法（aes128/aes256）、认证算法（sha1/sha256）
PFS 状态：两端同时开启 + 相同 DH 组，或全部关闭；一端开一端关直接阶段 2 失败
封装模式必须 tunnel（transport 不支持 NAT 穿越），禁止 AH 协议（AH 无法 NAT）。
5. 上层 NAT 设备未放行 UDP500/4500 端口（模拟器多层 NAT 必踩）
FW 外层模拟运营商 NAT 路由，仅做基础上网 SNAT，未放行 IKE 端口：
UDP500：阶段 1 野蛮模式协商
UDP4500：NAT-T 封装后的阶段 2 加密报文
端口拦截会导致阶段 1 完成，但阶段 2 加密报文无法送达对端。
6. 内网回程路由缺失，快速模式无回程报文触发重传
两端内网必须配置静态路由：对端内网网段，下一跳为本机 IPSec 隧道接口；
若流量默认走 WAN NAT 路由，报文不会进入 IPSec 保护流程，快速模式无响应。
7. 模拟器安全区域策略拦截 ESP 协议
防火墙 Untrust→Trust 区域默认拒绝 ESP 协议（IP 协议 50），仅放行 UDP500/450 不够，必须放行 ESP 报文，否则阶段 2 加密报文被安全策略丢弃。
二、标准化配置模板（HCL V7 防火墙，A 动态 NAT / B 固定 NAT）
统一规划
A 内网：192.168.1.0/24 ID 名称：dyn-fw
B 内网：192.168.2.0/24 ID 名称：fix-fw
预共享密钥：ipsec@123
IKE 提议：aes128 sha1 dh14
IPSec 提议：esp aes128 sha1，关闭 PFS，隧道模式
1. A 端（动态 NAT 分支，FW-A 完整配置）
bash
运行
system-view
# 1. 全局开启NAT-T（双侧NAT强制）
ike nat-traversal
# 2. 阶段1 IKE对等体 野蛮模式+名称ID
ike peer fix-fw aggressive pre-shared-key simple ipsec@123
ike-proposal 10
nat-traversal enable
# 核心ID配置
local-id type name dyn-fw
remote-id type name fix-fw
# 3. 感兴趣流ACL（镜像匹配）
acl number 3000
rule permit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255
# 4. 出口SNAT 豁免VPN流量（关键）
nat address-group 1 200.1.1.10 200.1.1.20
acl number 3999
rule deny ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255
rule permit ip
interface GigabitEthernet 1/0/0 # WAN口，上层NAT
nat outbound 3999 address-group 1
# 5. IPSec策略，野蛮模式引用对等体
ipsec proposal tran1
esp encryption-algorithm aes-128
esp authentication-algorithm sha1
encapsulation-mode tunnel
ipsec policy map1 10 isakmp
security acl 3000
proposal tran1
remote-peer 0.0.0.0 ike-peer fix-fw # 动态对端填0.0.0.0
# 6. WAN口绑定IPSec策略
interface GigabitEthernet 1/0/0
ipsec apply policy map1
# 7. 内网回程路由，引流进隧道
ip route-static 192.168.2.0 255.255.2550 Tunnel0 mode ipsec
# 8. 安全策略放行ESP、UDP500/4500
security-zone name Untrust
import interface GigabitEthernet 1/0/0
zone-pair security source Untrust destination Trust
object-policy ip permit
object-policy service permit protocol esp
object-policy service permit udp destination-port eq 500
object-policy service permit udp destination-port eq 4500

2. B 端（固定 NAT 总部，FW-B 完整配置）
bash
运行
system-view
# 1. 全局NAT-T开启
ike nat-traversal
# 2. IKE对等体，ID与A端镜像
ike peer dyn-fw aggressive pre-shared-key simple ipsec@123
ike-proposal 10
nat-traversal enable
local-id type name fix-fw
remote-id type name dyn-fw
# 3. 反向ACL
acl number 3000
rule permit ip source 192.168.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255
# 4. SNAT豁免
acl number 3999
rule deny ip source 192.168.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255
rule permit ip
interface GigabitEthernet 1/0/0 # WAN，上层固定NAT映射公网203.1.1.1
nat outbound 3999 address-group 1
# 5. IPSec策略，指定对端公网映射IP
ipsec proposal tran1
esp encryption-algorithm aes-128
esp authentication-algorithm sha1
encapsulation-mode tunnel
ipsec policy map1 10 isakmp
security acl 3000
proposal tran1
remote-peer 203.1.1.1 ike-peer dyn-fw
# 6. WAN绑定策略、回程路由、安全策略同A端
interface GigabitEthernet 1/0/0
ipsec apply policy map1
ip route-static 192.168.1.0 255.255.255.0 Tunnel0 mode ipsec
# Untrust到Trust放行ESP、500/4500端口

三、模拟器分步排查顺序（快速定位阶段 2 失败）
步骤 1：确认 IKE 阶段 1 完整建立
bash
运行
display ike sa
# 输出有ESTABLISHED的IKE SA，说明预共享密钥、算法、ID基础协商没问题

步骤 2：开启 IKE 调试，抓取阶段 2 报错（核心定位手段）
bash
运行
diagnose
debugging ike all
terminal debugging
terminal monitor

报错TS unacceptable：ACL 感兴趣流不匹配 / 掩码不一致
报错no matching proposal：第二阶段 ESP 算法、PFS、隧道模式不匹配
报错ID validation failed：两端 local-id/remote-id 名称不对应
持续重传快速模式无回复：外层 NAT 拦截 UDP4500、安全策略拦截 ESP
步骤 3：验证 NAT 豁免是否生效
内网 PC ping 对端内网，查看 NAT 会话表：
bash
运行
display nat session table
# 看不到两端内网互访的转换会话，代表豁免生效；出现转换会话则NAT豁免配置错误

步骤 4：检查 NAT-T 与端口放行
确认全局ike nat-traversal已配置；
上层模拟 NAT 设备放行 UDP500、4500；
防火墙区域策略放行 IP 协议 50（ESP）。
步骤 5：核对第二阶段全量匹配项
全部使用 ESP，禁用 AH；
两端 PFS 同时 undo 或配置相同 dh 组；
封装模式统一 tunnel；
ACL 源目网段双向镜像、掩码完全相同。
四、模拟器专属避坑点（真机很少出现，HCL 高频）
多层 NAT 场景必须全局 nat-traversal：仅 ike peer 内开启不生效，模拟器路由 NAT 会剥离 NAT-T 标记；
野蛮模式动态端 remote-peer 必须填 0.0.0.0，填固定 IP 会拒绝动态对端快速模式请求；
Tunnel 接口路由不能指向对端公网 IP，必须mode ipsec引流；
HCL 防火墙默认区域策略拒绝 ESP，仅放行 UDP 端口会出现阶段 1 通、阶段 2 丢包；
模拟器上层 NAT 路由默认拦截 UDP4500，需手动放通端口，否则 NAT-T 无法切换封装端口。
最简总结
野蛮模式双侧 NAT 核心：名称 ID 镜像匹配 + 全局开启 NAT-T；
阶段 2 不通 90% 是 3 类问题：ACL 流量不匹配 / 未做 NAT 豁免、第二阶段 ESP 参数不一致、外层 NAT 拦截 UDP4500/ESP 报文；
模拟器必须在出口 SNAT 排除 VPN 内网流量，同时 Untrust 区域放行 ESP 协议，两端路由指向 IPSec 隧道接口。
