6500-G6NVME硬盘配置阵列

H3C 6500-G6服务器搭配9560-16i-8G阵列卡无法为NVMe硬盘配置阵列，这很可能不是操作问题，而是硬件兼容性或配置限制导致的。

以下是几种可能的原因和相应的解决办法。

🔍 问题根源：常见原因分析

• 1. 背板与连接限制：配置NVMe RAID需要特定的硬盘背板（Backplane）支持。普通的SAS/SATA背板无法满足NVMe硬盘的PCIe信号连接需求。你需要确认服务器使用的是支持NVMe的背板。

• 2. NVMe RAID数量限制：Broadcom MegaRAID 9560-16i 虽然支持NVMe硬盘，但能组建RAID的NVMe硬盘数量有上限。根据资料，该阵列卡最多支持4块NVMe SSD组建硬件RAID。

• 3. 阵列卡模式或固件问题：阵列卡可能工作在仅支持SAS/SATA的“RAID模式”，而非支持NVMe的“三模（Tri-Mode）”模式。此外，过旧的固件也可能导致对NVMe硬盘支持不佳。

• 4. 服务器平台与PCIe通道限制：在一些特定服务器平台上（如海光R4930G7），主板PCIe通道的分配规则可能会限制阵列卡能识别的NVMe硬盘数量。

✅ 解决方案与排查步骤

你可以按照以下步骤来定位和解决问题：

1. 确认硬件兼容性

   • 检查硬盘背板：登录H3C官方网站，查询6500-G6服务器的技术规格，确认当前配置的背板是否明确支持NVMe硬盘。

   • 核对官方兼容性列表（推荐）：这是最可靠的方法。访问H3C官方网站，查找6500-G6服务器的“兼容性列表”或“支持列表”，确认9560-16i阵列卡与你的NVMe硬盘型号是否在官方认证的兼容范围内。

2. 检查阵列卡模式与固件

   • 进入阵列卡配置界面：服务器启动时，根据提示按 Ctrl+R 或类似快捷键进入MegaRAID配置界面。

   • 查看控制器属性：在界面中查找控制器属性，确认其当前工作模式。如果是“RAID”模式，尝试寻找切换到“Tri-Mode”或“HBA”模式的选项。

   • 更新固件（慎重操作）：如果模式正确但仍无法识别，可考虑从H3C官方支持网站下载并更新9560-16i阵列卡的最新固件。注意：固件更新有风险，请在业务低谷期操作并提前备份数据。

3. 检查硬盘物理连接

   • 确认NVMe硬盘是否正确安装在支持NVMe的硬盘槽位上。

   • 检查从背板连接到阵列卡的线缆是否支持NVMe（例如，SFF-8654线缆）。如有条件，可更换线缆测试。

4. 排查数量限制

   • 如果连接了超过4块NVMe硬盘，可以先只连接4块或更少的NVMe硬盘，再尝试配置RAID，以排除数量超限的问题。

5. 考虑替代方案

   • 软件RAID：如果硬件RAID无法实现，可以考虑使用操作系统层面的软件RAID功能（如Linux的mdadm或Windows的存储空间）。

   • 联系官方技术支持：如果以上步骤都无法解决，建议直接联系H3C官方技术支持，他们能提供最准确的指导。

H3C 6500 G6 + 9560-16i-8G 无法给 NVMe 创建 RAID5 完整解决方案
一、先分清核心硬件限制（90% 故障根源）
1. 背板布线区分两类 NVMe 盘（最常见原因）
6500 G6 分两种 NVMe 硬盘，只有 UniBay 前硬盘槽位 U.3 NVMe 才能被 9560 阵列卡管理做硬件 RAID；后置独立 NVMe 扩展盘不走阵列卡，只能 CPU VMD 软 RAID：
前面板 8SFF UniBay U.3 硬盘
背板通过 Mini-SAS HD 线缆直连 9560-16i 三模卡，SAS/SATA/NVMe 统一交给阵列卡，支持 RAID0/1/5/10。
后置独立 NVMe 扩展槽硬盘
背板 MCIO 线缆直连主板 PCIe 通道，不经过 9560 阵列卡；阵列卡完全识别不到，HDM 仅能看到物理盘，无法在 RAIDStorage 页面创建逻辑盘。

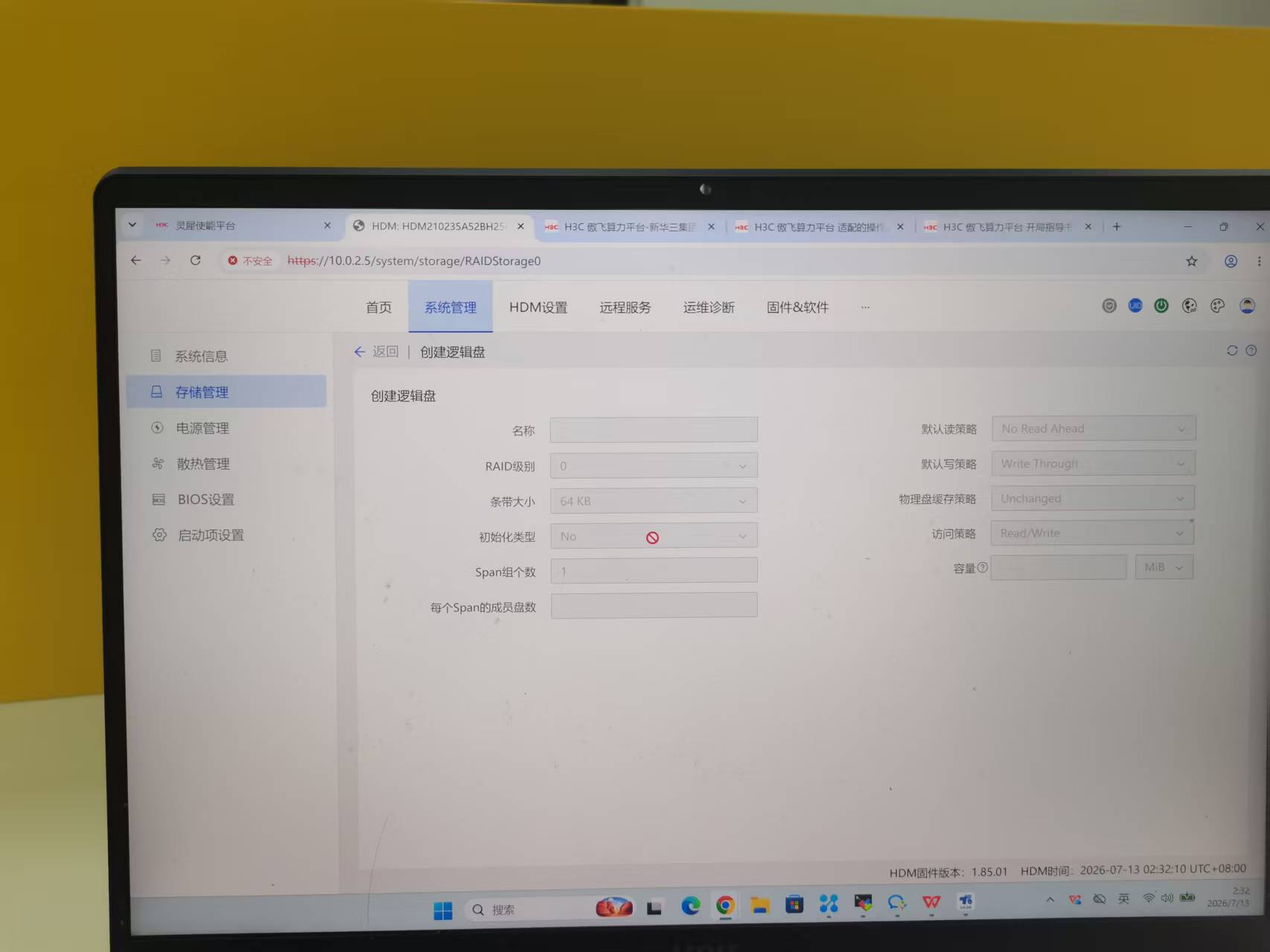

你截图 HDM 能识别 NVMe、但创建阵列时选不到盘 / 初始化类型红叉，大概率是后置 NVMe 扩展盘。
2. 阵列卡运行模式错误
9560-16i 分两种工作模式，HBA 直通模式下禁止创建硬件 RAID：
RAID Mode：正常，支持 SAS/SATA/U.3 NVMe 硬件 RAID；
HBA Mode/JBOD：仅透传磁盘，无 RAID 创建功能，HDM 页面创建阵列会灰化 / 报错。
3. 其他前置硬性校验（不满足则无法建 RAID5）
RAID5 最少需要3 块同规格、同容量、同接口类型UniBay NVMe 盘；混 SAS+NVMe、容量不一致会禁止创建；
硬盘存在 Foreign 外部 RAID 残留、未初始化，界面无法选中；
BIOS 高级选项VMD Controller开启，会抢占 NVMe 通道，阵列卡识别异常；
HDM 固件、9560 阵列卡固件版本过低，缺少 U.3 三模兼容补丁；
页面「初始化类型」选项：新建 RAID 必须选Quick/Full，选 No 会标红拦截，和你截图红圈报错完全对应。
二、分步标准化排查修复（按顺序操作）
步骤 1：确认 NVMe 硬盘物理槽位（区分前置 UniBay / 后置扩展）
打开机箱查看硬盘位置：
服务器正面抽屉 SFF 盘位 = UniBay U.3，可 9560 硬件 RAID；
机箱尾部独立竖插 NVMe = 后置扩展盘，9560 卡不接管，只能 VMD 软 RAID；
若为后置 NVMe：两种方案
方案 A：更换为前面板 UniBay U.3 硬盘，用 9560 做硬件 RAID5；
方案 B：BIOS 开启 VMD，操作系统内做 NVMe 软 RAID（性能、可靠性弱于硬件 RAID）。
步骤 2：修改 9560 阵列卡为 RAID 模式（开机 Ctrl+R 进入 HII 配置）
服务器重启，自检时按Ctrl+R进入 MegaRAID 配置界面；
选中 9560 控制器 → Controller Management → Operation Mode；
将HBA Mode修改为RAID Mode，保存退出重启整机；
重启后 HDM 刷新存储页面，阵列创建功能恢复可用。
步骤 3：BIOS 关闭 VMD 通道抢占
开机按 Del 进入 BIOS → Advanced → PCIe/PCI/PnP Configuration；
找到VMD Controller，设置为Disabled；
开启Above 4G Decoding，保障 NVMe 大地址空间枚举；
保存 BIOS 配置重启。
步骤 4：清理硬盘残留、统一初始化
HDM 存储管理 → 选中 NVMe 物理盘 → 清除外部配置Clear Foreign Config；
执行硬盘快速初始化Quick Init，清空旧分区 / RAID 信息；
确保参与 RAID5 的 3 块 NVMe 容量、型号完全一致。
步骤 5：HDM 页面创建 RAID 修正截图红圈报错
你截图「初始化类型」选No标红是系统拦截规则：
名称自定义；RAID 级别选 5；条带 64KB；
初始化类型必须选择 Quick（快速初始化），禁止选 No；
Span 组数 1，成员盘数选择≥3 块 UniBay NVMe；
读写策略默认Read Ahead + Write Through；容量按需填写，点击确定创建。
步骤 6：固件升级兜底（仍异常时执行）
升级 HDM 固件至官网最新版本（你当前 1.85.01 可更新更高）；
通过 HDM 固件更新，同步升级 9560-16i 阵列卡 FW，修复 U.3 NVMe 识别 BUG。
三、后置 NVMe 扩展盘替代方案（无法更换前置硬盘时）
后置 NVMe 不走 9560 阵列卡，无法硬件 RAID5，只能 CPU 软 RAID：
BIOS 开启VMD Controller；
系统安装时在 VMD 磁盘管理内创建 NVMe RAID5；
缺点：占用 CPU 算力，无阵列卡缓存掉电保护，生产业务不推荐。
四、极简总结
关键区分：前面板 UniBay U.3 NVMe 才能用 9560 做硬件 RAID5，后置 NVMe 扩展盘不行；
必改配置：阵列卡切为 RAID 模式、BIOS 关闭 VMD、创建阵列初始化不能选 No；
硬性条件：RAID5 至少 3 块同规格 UniBay NVMe，清除硬盘外部残留配置；
后置盘兜底：只能 BIOS 开启 VMD 做系统软 RAID，不推荐核心业务使用。
