关于交换机IRF

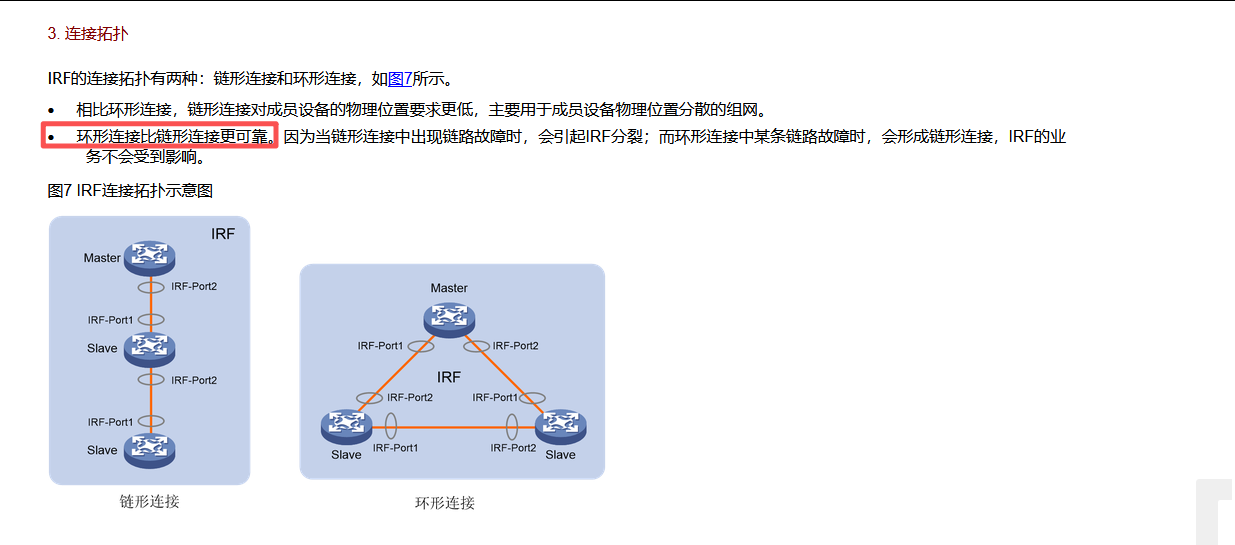

用一个IRF-port 绑定4个口那就是链型堆叠，用两个irf-port分别绑定2个端口那就是环型堆叠；

一样的，没区别

两台交换机 IRF 4 根同板堆叠链路方案对比 + 最优接法 + 官方文档链接
前置硬性规则（官方强制）
单台设备仅有2 个逻辑 IRF-Port：IRF-Port n/1、IRF-Port n/2（n 为成员编号）
互联必须交叉：本端 IRF-Port1 ↔ 对端 IRF-Port2；本端 IRF-Port2 ↔ 对端 IRF-Port1，同号直连无法形成 IRF
IRF-Port 只有全部绑定物理口 Down，逻辑口才 Down；单端口故障不影响 IRF-Port 整体 UP
方案 1：4 口全部绑定到同一个 IRF-Port（仅 IRF-Port1 绑 4 口，IRF-Port2 空）
拓扑连线
设备 A IRF-Port1（4 个同板端口）→ 设备 B IRF-Port2（4 个同板端口）；IRF-Port2 无链路
优点
配置极简，仅一套聚合逻辑，流量 4 链路负载分担，总堆叠带宽最大
只占用一组逻辑 IRF-Port，理论可扩展多框链形 IRF（你是两台堆叠此优势无用）
致命缺点（生产不推荐）
无二级链路冗余，存在 IRF 分裂重大风险
所有堆叠链路都属于同一个逻辑 IRF-Port，一旦该 IRF-Port 下全部 4 个端口同时失效（同业务板硬件故障、槽位接触不良、单板掉电），IRF-Port 直接 Down，两台设备失去堆叠通道，触发 IRF 分裂、MAD 防环、全网断流
仅端口级冗余，无逻辑链路级冗余：单口坏自动切剩余 3 口；整块板故障直接堆叠断裂
心跳、配置同步、跨设备流量全部走单逻辑通道，极端拥塞时无备用通道分流
方案 2：拆分 2 个 IRF-Port，每个绑定 2 个端口（官方推荐标准方案）
拓扑连线（交叉环形，双逻辑链路冗余）
设备 A IRF-Port1（同板 2 个口） ↔ 设备 B IRF-Port2（同板 2 个口）
设备 A IRF-Port2（同板另外 2 个口） ↔ 设备 B IRF-Port1（同板另外 2 个口）
优点（生产首选）
双逻辑链路冗余，彻底规避单板故障全盘断堆叠风险
两套独立 IRF-Port 互相备份，即使其中一组 2 条链路全部 Down（如 2 个光模块同时故障），另一组 IRF-Port 依然正常工作，IRF 不会分裂，业务无中断
两套独立聚合组分担流量，负载均衡更稳定，IRF 心跳、同步报文可分流至两组链路，降低单通道拥塞
符合 H3C 官方 IRF 高可用规范，典型 4 堆叠链路配置案例全部采用双 IRF-Port 均分端口
故障收敛更平滑：一组链路震荡不影响另一组转发，CPU 冲高风险更低
缺点
配置多一套 IRF-Port 逻辑，配置量略多
两组 2 链路聚合，单组最大带宽减半，但两组合计总带宽仍等于 4 链路总和
核心对比总结（你 4 根链路全部在同一块业务板）
表格
维度 单 IRF-Port 绑定 4 口 双 IRF-Port 各绑 2 口（推荐）
堆叠分裂风险 高，单板故障直接断堆叠 极低，一组链路失效堆叠仍存活
链路冗余层级 仅端口级冗余 端口 + 双逻辑链路双重冗余
总堆叠带宽 4 链路叠加 两组 2 链路叠加，总带宽相等
故障场景影响 单板故障 = 全网中断 单组 2 链路全断，业务无损
官方推荐度 测试环境临时使用 生产环境标准最优方案
4 根链路最优物理接线规范（同业务板端口）
标准交叉环形接法（必按此接）
设备 1（Member 1）：
IRF-Port 1/1 绑定端口 1/0/51、1/0/52 → 线缆连接设备 2 IRF-Port 2/2（2/0/51、2/0/52）
IRF-Port 1/2 绑定端口 1/0/53、1/0/54 → 线缆连接设备 2 IRF-Port 2/1（2/0/53、2/0/54）
设备 2（Member 2）：
IRF-Port 2/1 绑定端口 2/0/53、2/0/54 → 对接设备 1 IRF-Port 1/2
IRF-Port 2/2 绑定端口 2/0/51、2/0/52 → 对接设备 1 IRF-Port 1/1
接线要点
同 IRF-Port 内 2 条线缆一一对应直连，不要交叉混插两组端口
4 根线缆长度、光模块型号完全一致，避免链路速率协商异常
线缆分两组绑扎，区分 IRF-Port1/IRF-Port2，便于后期故障排查
完整配置示例（双 IRF-Port 均分 2 口，生产标准）
Member1 配置
plaintext
system-view
irf member 1
# 第一组IRF-Port1/1，绑定2口
irf-port 1/1
port group interface Ten-GigabitEthernet 1/0/51
port group interface Ten-GigabitEthernet 1/0/52
quit
# 第二组IRF-Port1/2，绑定另外2口
irf-port 1/2
port group interface Ten-GigabitEthernet 1/0/53
port group interface Ten-GigabitEthernet 1/0/54
quit
# 开启堆叠端口
interface range Ten-GigabitEthernet 1/0/51 to Ten-GigabitEthernet 1/0/54
undo shutdown
quit
# 激活IRF配置
irf-port-configuration active
save force
Member2 配置（对称反向绑定）
plaintext
system-view
irf member 2
irf-port 2/1
port group interface Ten-GigabitEthernet 2/0/53
port group interface Ten-GigabitEthernet 2/0/54
quit
irf-port 2/2
port group interface Ten-GigabitEthernet 2/0/51
port group interface Ten-GigabitEthernet 2/0/52
quit
interface range Ten-GigabitEthernet 2/0/51 to Ten-GigabitEthernet 2/0/54
undo shutdown
quit
irf-port-configuration active
save force
官方参考文档链接
IRF 基础原理、IRF-Port 互联规则（官方 IRF 配置指南）
https://www.h3c.com/cn/d_202411/2299543_30005_0.htm
4 堆叠端口双 IRF-Port 均分配置典型案例
https://www.h3c.com/cn/d_202309/1922791_30005_0.htm
IRF 高可用设计、多逻辑链路冗余最佳实践
https://www.h3c.com/cn/d_202411/2304529_30005_0.htm
补充关键说明（同板卡特殊场景）
你 4 个堆叠口全部在同一块业务板，无法实现板卡级冗余（换多槽位设备才能分不同业务板），这种情况下拆分双 IRF-Port 是唯一能提升可靠性的手段；
如果 4 口分散在两块业务板，推荐每块板 2 口分别划入两个 IRF-Port，同时实现板卡 + 双逻辑链路双重冗余，可靠性最高。
