H3C S5560X-54C-EI风扇指示灯橘黄色代表什么如何排查故障

正常的

H3C S5560X-54C-EI交换机风扇指示灯显示橘黄色（黄色），其含义取决于灯光是常亮还是闪烁，这两种状态代表了完全不同的信息。

🟡 指示灯含义详解

根据H3C官方文档，风扇模块（如LSPM1FANSA和LSPM1FANSB）的状态指示灯含义如下：

🛠️ 故障排查步骤 (针对“黄色闪烁”)

如果风扇指示灯为黄色闪烁，说明风扇模块工作异常，可以按照以下步骤排查：

1. 检查风扇状态：登录交换机，使用 display fan 命令查看风扇的详细状态和风向信息。

   text

   <H3C> display fan

   关注输出信息中的State字段，如果显示为FanDirectionFault等异常状态，则表示风扇风向配置可能有问题。

2. 检查并调整风扇风向：风向错误可能导致散热不良，进而引发告警。

   • 查看当前风扇的实际风向（Airflow Direction）与期望风向（Prefer Airflow Direction）是否一致。

   • 如果不一致，在系统视图下使用 fan prefer-direction 命令修改期望风向，使两者保持一致。

   text

   <H3C> system-view [H3C] fan prefer-direction slot 1 { port-to-power | power-to-port }

   注意：请确保两个风扇模块的最终风向配置保持一致。

3. 检查物理连接与清洁：如果风向正确但问题依旧，进行物理检查。

   • 重新插拔：将风扇模块热拔插一次，确保其与背板连接牢固。

   • 清洁除尘：检查风扇是否有异物卡住或灰尘过多，进行清理。

4. 检查系统日志与温度：

   • 使用 display logbuffer 命令查看系统日志，确认是否有风扇或温度相关的错误信息。

   • 使用 display environment 命令查看设备温度，确认是否因风扇故障导致温度过高

一、指示灯官方定义（S5560X-EI 系列）
设备后置独立风扇模块 FAN1/FAN2 橙色 / 橘黄色常亮：
绿色常亮：风扇模块转速正常、在位、风向匹配，无告警
橘黄 / 黄色常亮（你图中现象）：单块风扇模块异常（转速过低、停转、积尘、风向不匹配、接触不良），整机剩余风扇可临时散热，业务不宕机，但必须尽快处理
红色常亮：两块风扇同时故障 / 缺失，设备过热保护风险，极易自动关机

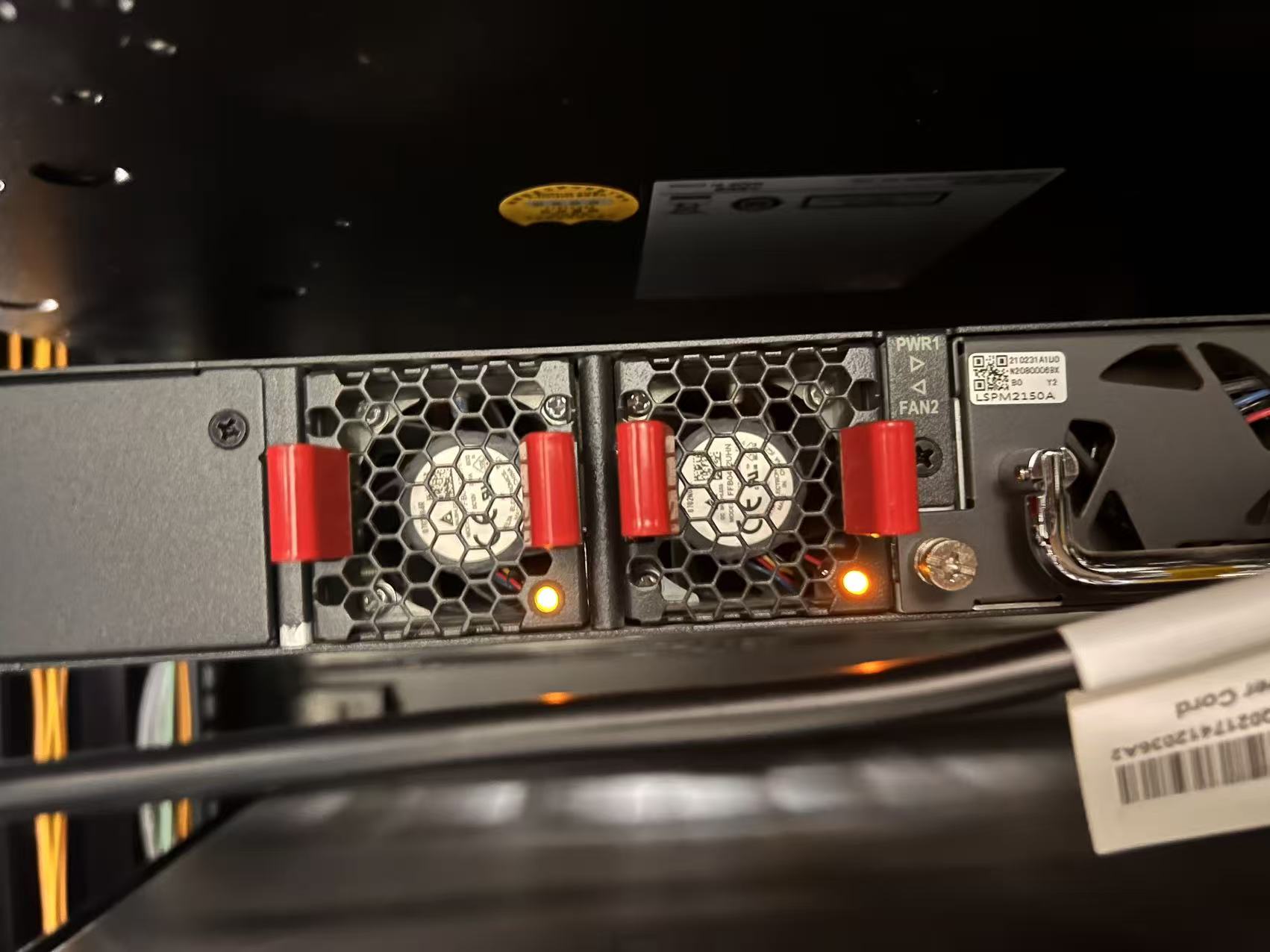

你图片里两块风扇都亮橘黄灯，代表两个风扇模块均上报故障告警。
二、常见故障根因
风扇模块未完全插紧，金手指接触不良
风扇积灰严重，转速达不到阈值，系统判定 Fault
风扇气流风向与交换机配置的首选风向不匹配（Port-to-power / Power-to-port）
风扇硬件老化、电机损坏，停转 / 低速运转
机房环境温度过高，风扇满速仍触发温度关联告警
设备固件版本 bug，误报风扇告警
三、分步排查操作（先命令行确认，再硬件操作）
步骤 1：登录设备查看风扇、环境告警信息
plaintext
# 查看所有风扇详细状态、转速、在位信息
display fan

# 查看整机温度，确认是否高温触发告警
display environment

# 查看系统告警日志，定位风扇故障时间、原因
display logbuffer | include Fan

# 查看当前配置的风扇首选风向
display this | include fan prefer-direction

关键输出解读
输出中Status: Fault：风扇硬件故障
Airflow mismatch：风向不匹配告警
Speed: 0 RPM：风扇完全停转
Speed: 低于标准转速：积尘 / 老化转速不足
步骤 2：软件层面修复（风向不匹配最常见）
S5560X-EI 风扇分两种风向：端口进风 Port-to-power、电源侧进风 Power-to-port，风扇物理风向必须和设备配置一致，否则直接黄灯告警。
先看风扇面板标识气流方向，再修改配置匹配：
plaintext
# 示例：风扇是端口侧进风（Port-to-power）
system-view
fan prefer-direction slot 1 port-to-power
save

保存后等待 30 秒，观察风扇黄灯是否熄灭。
步骤 3：硬件插拔复位（接触不良排查）
业务在线支持热插拔风扇模块（S5560X 可不断电更换）
捏住红色拉手，平稳拔出故障风扇，清理金手指灰尘
垂直用力插紧风扇，听到卡扣 “咔哒” 声代表完全到位
等待 1 分钟观察指示灯是否转绿
步骤 4：清灰与硬件替换测试
拔出风扇，观察风扇扇叶是否卡滞、积满灰尘；毛刷清理风道灰尘
交叉互换两个风扇模块位置：
换位置后告警跟着风扇走：风扇本身硬件损坏，需要更换备件（LSQM2150A）
换位置后告警仍留在原槽位：机箱背板插槽故障，联系售后维修
步骤 5：环境与版本兜底排查
机房空调散热：设备进风口无遮挡，环境温度≤30℃，高温会加重风扇告警
升级交换机 Comware 版本至官方稳定 Release，修复风扇误报 bug
四、故障处理收尾验证
操作完成后执行 display fan，所有风扇 Status 显示Normal
后置风扇橘黄灯熄灭，变为绿色常亮
整机前面板 ALM 告警灯同步消除
五、备件说明
你设备风扇型号标签可见 LSQM2150A，更换备件需采购同型号风扇模块，支持热插拔更换，无需停机中断业务。
