请大神解决哈

检查下二层连通性情况

手动配置IP地址通吗

检查下安全策略放行的情况

F1000-930-AI 做网关下联二层交换机终端无法获取 DHCP 地址完整排查方案

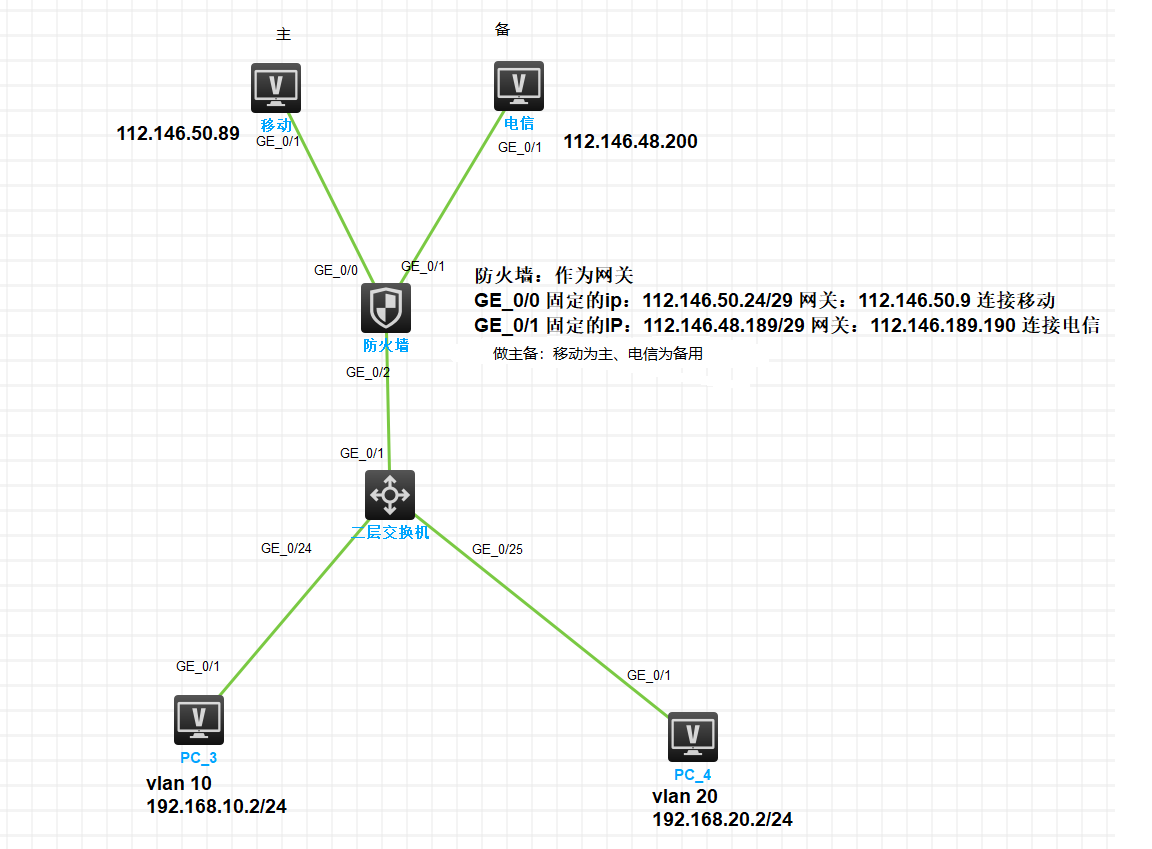

一、先梳理组网关键信息
防火墙 GE0/2 下联二层交换机，内网业务 VLAN10、VLAN20；
防火墙作为三层网关，需要在Vlan-interface 10、Vlan-interface 20配置 DHCP 地址池；
二层交换机仅透传 VLAN，无三层能力；
外网双线路：移动 GE0/0、电信 GE0/1，不影响内网 DHCP。
二、DHCP 不通的 8 大核心原因 + 分步排查
1. 防火墙未创建对应 VLAN 三层接口（最高频故障）
DHCP 服务器依赖三层 VLANIF 接口，只创建 VLAN 不配置三层接口，DHCP 报文无法转发。
标准完整配置示例
plaintext
system-view
# 1. 创建业务VLAN
vlan 10
vlan 20
# 下联接口配置Trunk，允许两个业务VLAN通过
interface GigabitEthernet 0/2
port link-mode bridge
port link-type trunk
port trunk permit vlan 10 20
# 2. VLAN10三层网关+DHCP池
interface Vlan-interface 10
ip address 192.168.1.1 255.255.255.0
dhcp select server global-pool
# 3. VLAN20三层网关+DHCP池
interface Vlan-interface 20
ip address 192.168.2.1 255.255.255.0
dhcp select server global-pool
# 4. 全局开启DHCP服务
dhcp enable
# 5. VLAN10地址池
dhcp server ip-pool vlan10
network 192.168.1.0 mask 255.255.255.0
gateway-list 192.168.1.1
dns-list 223.5.5.5 114.114.114.114
lease day 3
# 6. VLAN20地址池
dhcp server ip-pool vlan20
network 192.168.2.0 mask 255.255.255.0
gateway-list 192.168.2.1
dns-list 223.5.5.5 114.114.114.114
lease day 3
2. 下联二层交换机 VLAN 透传错误
二层交换机对应端口配置错误，DHCP 广播报文被拦截：
交换机上联防火墙端口必须为 Trunk，放行 VLAN10、20；
PC 接入端口为 Access，划入对应 VLAN；
交换机配置示例：
plaintext
# 上联防火墙口
interface GigabitEthernet 0/1
port link-type trunk
port trunk permit vlan 10 20
# PC3接入口VLAN10
interface GigabitEthernet 0/24
port access vlan 10
# PC4接入口VLAN20
interface GigabitEthernet 0/25
port access vlan 20
3. 防火墙安全策略拦截 DHCP 报文（最容易忽略）
DHCP 使用 UDP 67/68 端口，二层广播报文，防火墙默认安全策略会拦截跨域广播，必须放通：
plaintext
# 创建区域对象
security-zone name Trust
security-zone name Local
# 策略：Trust→Local 放行DHCP请求
acl number 3000
rule permit udp eq bootps
rule permit udp eq bootpc
security-policy
rule 10 permit source-zone Trust destination-zone Local acl 3000
原理：终端 DHCP 请求从 Trust 内网区域发往防火墙 Local 本地 DHCP 服务，不放通策略则报文丢弃。
4. 地址池网段与 VLANIF 网关网段不匹配
Vlan-interface 10 网关：192.168.1.1/24，地址池必须是network 192.168.1.0 mask 255.255.255.0；
网段不一致，防火墙不会分配 IP。
5. 全局 DHCP 未开启
只配地址池、接口 dhcp select server，忘记全局开关：
plaintext
dhcp enable # 必须全局执行，否则DHCP功能完全不生效
6. 防火墙下联接口放通广播限制
F1000 系列默认限制广播报文速率，DHCP 广播量大时会被丢弃：
plaintext
interface GigabitEthernet 0/2
unicast-suppression disable
multicast-suppression disable
broadcast-suppression disable
7. 终端侧问题
电脑网卡 IP 设置为自动获取 (DHCP)，不是静态 IP；
关闭电脑防火墙，禁用第三方虚拟网卡干扰；
执行ipconfig /release && ipconfig /renew重新申请地址。
8. 接口隔离 / 域隔离
确认下联 GE0/2 接口划入 Trust 安全区域：
plaintext
interface GigabitEthernet 0/2
port security-zone Trust
如果接口属于 Untrust，DHCP 策略无法匹配。
三、快速排错验证命令（防火墙后台执行）
查看 DHCP 全局状态
plaintext
display dhcp server state
查看地址池是否正常、已分配地址
plaintext
display dhcp server ip-pool all
查看 VLAN 三层接口 DHCP 服务状态
plaintext
display this interface Vlan-interface 10
display this interface Vlan-interface 20
查看安全策略是否命中 DHCP 放行规则
plaintext
display security-policy hit-count rule 10
抓包验证 DHCP 报文（确认请求是否到达防火墙）
plaintext
debugging dhcp server packet
terminal debugging
terminal monitor
有 DHCP Discover 报文：防火墙策略 / 地址池问题；
无任何 DHCP 报文：交换机 VLAN 透传故障。
四、最简故障定位顺序
交换机确认 PC 所在 VLAN 能完整透传到防火墙 GE0/2；
防火墙检查dhcp enable全局开关、VlanIF 三层接口配置；
核对地址池网段与网关网段一致；
放通 Trust→Local DHCP UDP67/68 安全策略；
关闭接口广播抑制，终端重新释放续租 IP 测试。

电脑无法自动获取IP地址，通常是防火墙的DHCP配置或者安全策略没有放通DHCP报文导致的。

你可以按照下面的步骤，逐项排查一下：

📝 第一步：检查防火墙的基础DHCP配置

很多问题都出在最基础的配置上。

• 检查DHCP服务总开关：这是一个常见的疏忽点。需要确保全局的DHCP服务已经开启。

  text

  <H3C> system-view [H3C] dhcp enable # 如果未开启，执行此命令

• 检查地址池配置：确认你创建的地址池与防火墙内网接口（下联交换机的那一个）处于同一网段。例如，如果内网接口IP是192.168.1.1/24，那么地址池也必须是192.168.1.0/24。同时检查地址池中是否有可用的IP地址。

  text

  [H3C] display dhcp server pool [地址池名称] # 查看地址池详情

🔗 第二步：检查防火墙的接口与安全策略（最常见问题）

这是大多数DHCP不通问题的根源。

• 检查接口与安全域：确保连接二层交换机的物理口已被正确加入安全域（通常是Trust）。

• 放通安全策略：这是最关键的一步。防火墙为了安全，默认会阻止所有流量，包括DHCP。必须放通Trust（内网）和Local（防火墙自身）之间的DHCP报文。

  1. 方式一：通过Web界面：在“策略 > 安全策略”中，新建两条规则：

     • 规则1：源安全域 Trust，目的安全域 Local，动作 允许。

     • 规则2：源安全域 Local，目的安全域 Trust，动作 允许。

  2. 方式二：通过命令行：

     text

     [H3C] security-policy ip [H3C-security-policy-ip] rule name trust-to-local [H3C-security-policy-ip-1-trust-to-local] source-zone trust [H3C-security-policy-ip-1-trust-to-local] destination-zone local [H3C-security-policy-ip-1-trust-to-local] action pass [H3C-security-policy-ip-1-trust-to-local] quit [H3C-security-policy-ip] rule name local-to-trust [H3C-security-policy-ip-2-local-to-trust] source-zone local [H3C-security-policy-ip-2-local-to-trust] destination-zone trust [H3C-security-policy-ip-2-local-to-trust] action pass [H3C-security-policy-ip-2-local-to-trust] quit [H3C-security-policy-ip] quit

     更精确的做法是只放通UDP 67和68端口。

• 检查VLAN配置：如果你的内网有多个VLAN，需要在防火墙上创建对应的VLAN虚接口（如Vlan-interface10），并为其配置IP和绑定DHCP地址池。与二层交换机对接的物理口需要配置为Trunk模式，并允许这些VLAN通过。

💻 第三步：客户端侧排查

在排查网络设备的同时，也检查一下客户端本身。

• 释放并重新获取IP：在PC的命令行中依次运行ipconfig /release和ipconfig /renew，强制发起一次新的DHCP请求。

• 检查是否获取到169.254.x.x地址：如果PC获取到的是这个地址，说明DHCP过程彻底失败，问题大概率在网络设备侧。

🛠️ 第四步：进阶排查方法

如果以上步骤都无效，可以尝试更深入的定位方法。

• 抓包分析：在防火墙的内网接口上抓包，观察DHCP的四个交互报文（Discover, Offer, Request, Ack）是否完整。这能精确定位问题出在哪个环节。

• 检查DHCP中继：如果你的网络结构是防火墙 - 三层交换机 - 二层交换机 - PC，那么需要在三层交换机上配置dhcp relay（DHCP中继），将PC的DHCP请求转发给防火墙。

• 检查接口是否启用：display interface [接口名] 确认接口状态是UP

防火墙配置有没有，发一下，大概率安全策略，接口加安全域问题
