H3C S6520X-54QC-EI堆叠问题

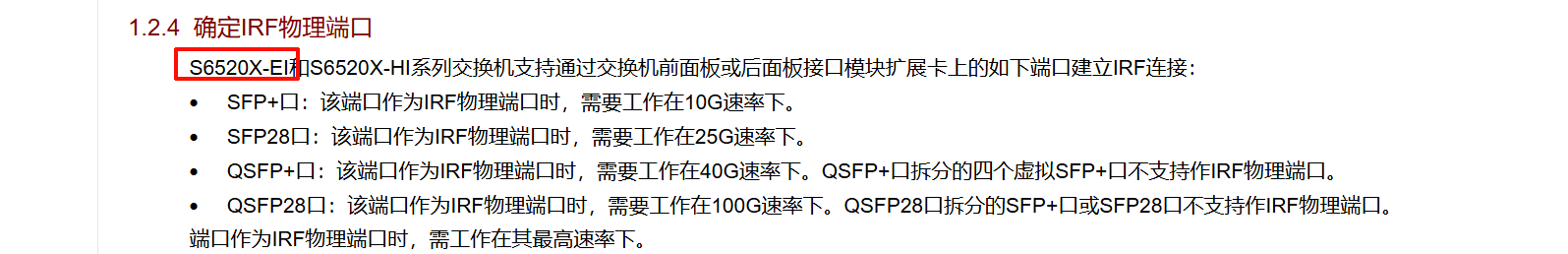

插的是万兆模块吗,这个必须要在万兆速率才能堆叠

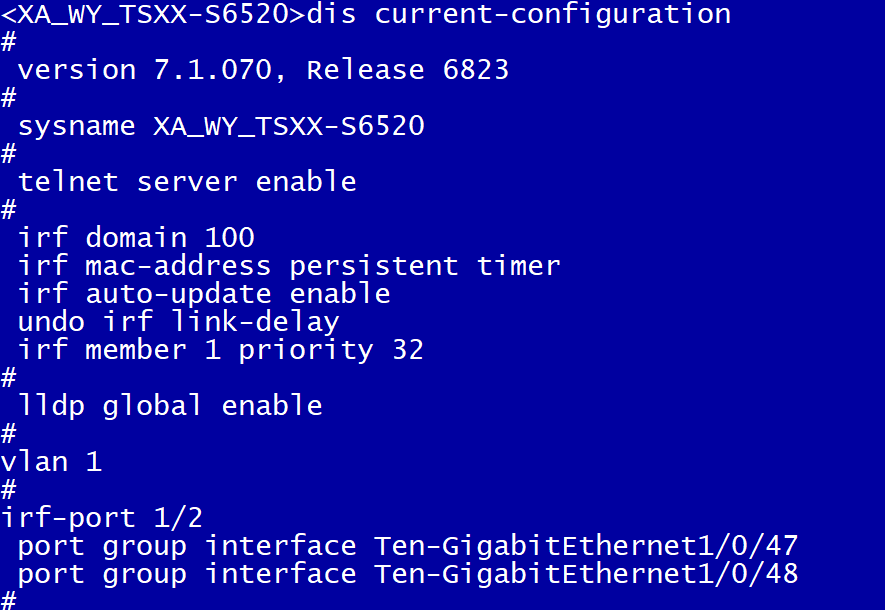

先整理现有配置信息：
成员 1（主）
plaintext
irf member 1 priority 32
irf-port 1/2
port group interface Ten-GigabitEthernet1/0/47
port group interface Ten-GigabitEthernet1/0/48

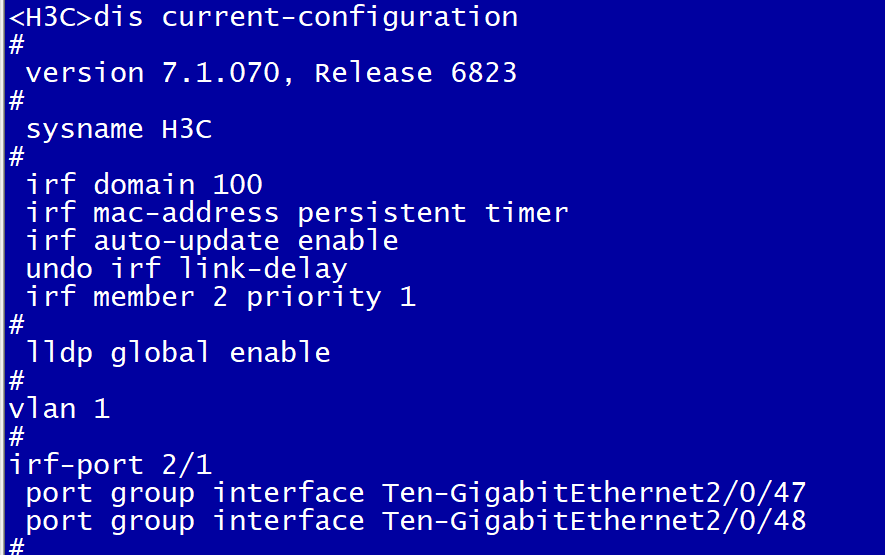

成员 2（备）
plaintext
irf member 2 priority 1
irf-port 2/1
port group interface Ten-GigabitEthernet2/0/47
port group interface Ten-GigabitEthernet2/0/48
端口：两台使用 1/0/47、1/0/48 ↔ 2/0/47、2/0/48 互相连线做 IRF。
🔴 致命问题 1：IRF-PORT 编号配对错误（最核心原因）
IRF 配对强制规则：
irf-port M/X 必须对接 irf-port N/Y，跨设备必须是 1/2 ↔ 2/1 或者 1/1 ↔ 2/2
你当前配置编号是规范的（1/2 ↔ 2/1），编号本身没问题。
但要确认物理连线：
✅ 正确接线方式：
1/0/47 ———— 2/0/47
1/0/48 ———— 2/0/48
❌ 如果接成交叉：1/0/47 接 2/0/48、1/0/48 接 2/0/47，IRF 依旧可以正常协商，这条不影响，仅作为排查项
🔴 致命问题 2：接口角色 ——47/48 端口类型核查【极高概率根因】
S6520X-54QC-EI 端口说明：
前 48 口：千兆电口
Ten-GigabitEthernet1/0/47、1/0/48 是后置独立万兆 SFP + 光口
⚠️ 重点！！！
你用来做 IRF 的是万兆光口，必须插上万兆光模块 + 光纤；
如果只插网线，光口不会 UP，IRF 链路直接 Down，堆叠无法建立。
确认光模块、光纤完好，执行查看链路状态：
plaintext
display interface Ten-GigabitEthernet 1/0/47
display interface Ten-GigabitEthernet 1/0/48
display interface Ten-GigabitEthernet 2/0/47
display interface Ten-GigabitEthernet 2/0/48
IRF 物理组成员的 port-group 内接口必须 Up，只要有一条链路 Down，IRF 无法协商。
🔴 问题 3：IRF-PORT 没有执行 port-group activate 激活（Comware V7 经典踩坑！）
V7 平台配置 irf-port + port-group 之后，必须执行激活命令，配置才生效！
很多工程师配完直接保存，忘记激活，IRF 端口处于非激活状态。
正确完整配置流程（两台设备分别操作）
Member1（member 1）
plaintext
irf-port 1/2
port group interface Ten-GigabitEthernet1/0/47
port group interface Ten-GigabitEthernet1/0/48
# 关键命令！！
irf-port-configuration active
Member2（member 2）
plaintext
irf-port 2/1
port group interface Ten-GigabitEthernet2/0/47
port group interface Ten-GigabitEthernet2/0/48
# 关键命令！！
irf-port-configuration active
执行 active 后交换机会提示需要重启设备使 IRF 配置生效！
❗很多现场：配完 port-group 不执行 active、不重启，IRF 永远起不来。
🔴 问题 4：两台设备 IRF Domain 一致，但成员 ID 冲突风险
当前配置：member1=1、member2=2，domain 100，ID 规划没问题；
风险场景：
如果其中一台交换机之前做过堆叠，设备本地固化了 member ID，需要确认：
plaintext
display irf configuration
查看设备固化 member-id 是否和配置一致；
修改固化成员 ID 命令（修改后需要重启）
plaintext
irf member 1 renumber 1
irf member 2 renumber 2
📋 标准排查步骤（按顺序执行，现场直接复制命令）
步骤 1：确认 IRF 端口物理链路 UP
确认光模块、光纤插好，查看四个万兆接口状态，必须显示up
plaintext
display brief interface | include Ten-GigabitEthernet.*4[78]
步骤 2：检查 IRF 端口是否激活
plaintext
display irf topology
display irf link
如果看不到 IRF 链路条目 → port-group 没有 active，未生效。
步骤 3：补全激活命令，两台交换机分别执行
plaintext
irf-port-configuration active
执行后设备提示需要重启才能生效，安排窗口两台重启；
建议先重启备（member2 priority1），再重启主（member1 priority32）
步骤 4：重启完成后验证堆叠
plaintext
display irf
display irf topology
正常输出会看到两个 Member，Status=Ready。
⚠️ 额外避坑补充
不要用千兆电口做 IRF：你配置里绑定的是 Ten-GigabitEthernet 万兆光口，不要把网线插到 47/48 光口；
版本校验：两台交换机系统版本 display version 必须完全一致，版本不一致 IRF 无法协商；截图两台 version 都是 7.1.070,Release6823，版本匹配✅；
undo irf link-delay 当前配置没问题，不影响堆叠协商；
如果激活重启之后依旧单台独立运行：
临时单链路测试：只保留一条 IRF 链路，排除两条链路硬件同时故障。

具体型号是什么？配置方便发出来吗？

S6520X-54QC-EI 堆叠起不来，你提到“连了48口”，这很可能就是问题所在——S6520X 系列交换机的 48 个电口（25GE SFP28）不能用作堆叠口，必须使用专用的 QSFP+（40GE）或 SFP+（10GE）端口进行堆叠。

以下是针对 S6520X-54QC-EI 的完整排查清单，按概率从高到低排列：

🔴 最可能的原因（80% 以上）

1. 堆叠口绑定错误（最常见）

S6520X-54QC-EI 的 48 个 25G SFP28 口（编号 1/0/1 ～ 1/0/48）在 Comware V7 系统下不能直接绑定为 IRF 物理端口。堆叠口必须绑定到 QSFP+（40G）端口（通常为最后 4 个或 6 个端口，如 49～54 口）或 前面板的 10G SFP+ 端口（如有）。

错误做法：

正确做法：

2. 未使用堆叠专用线缆或模块

• 40G QSFP+ 端口必须使用 H3C 认证的 QSFP+ 堆叠电缆（如 LSWM1QSTK0）或 QSFP+ 光模块 + 光纤（成对使用）。

• 如果用 10G SFP+ 端口堆叠，则必须使用 SFP+ 堆叠电缆 或 SFP+ 光模块 + 光纤，且两端必须都是 10G 速率（不能是 25G）。

3. 堆叠口未 shutdown/undo shutdown

即使绑定了物理口，如果端口处于 shutdown 状态，堆叠也无法建立。
检查与修复：

🟡 配置层面的问题

4. 成员编号冲突或未设置

两台交换机如果成员编号相同（如都是 Member 1），堆叠无法建立。
确认与修改：

修改后需要重启生效（但配置时先不改，先配完堆叠口再重启）。

5. 堆叠域 ID 冲突（如果网络中有多个堆叠）

🟠 物理与硬件层面的问题

6. 线缆连接方式错误

• 如果是双端口堆叠（两台设备之间用两条线缆），需要交叉连接：设备1的堆叠口1 → 设备2的堆叠口2，设备1的堆叠口2 → 设备2的堆叠口1。

• 如果是单端口连接，确保两端端口编号对应（如都是 49 口）。

7. 线缆或模块故障

• 交叉验证：将线缆两端都插到同一台交换机的两个 QSFP+ 口上，看端口能否 up。如果无法 up，则线缆或模块损坏。

• 特别注意：S6520X-54QC-EI 的 40G 端口在不支持 40G 的旧式 SFP+ 模块时，可能无法识别。

8. 端口速率/模式不匹配

✅ 标准的 S6520X-54QC-EI 堆叠配置步骤（参考）

前提：两台设备通过 40G QSFP+ 线缆连接。

设备 A（设为成员 1）：

设备 B（设为成员 2）：

重启后，两台设备应自动协商，形成堆叠。

🔍 快速诊断命令

在配置过程中，实时查看堆叠状态：

❓ 如果以上都试过还不行

• 软件版本：执行 display version 确认两台设备运行的是相同的软件版本。版本不一致会导致堆叠协议不兼容。

• 硬件型号：确认两台设备都是 S6520X-54QC-EI，不能与其他型号（如 S6520X-30QC-EI）混堆。

• 恢复出厂：如果配置混乱，可以执行 reset saved-configuration 并重启，清空所有配置后重新按标准步骤操作。

按照以上步骤逐一排查，堆叠应该能正常建立。如果仍有问题，请贴出 display irf 和 display interface brief 的输出，可以进一步帮你看。你提到“连了48口”，这很可能就是问题所在——S6520X-54QC-EI的48个25GE SFP28电口不能用作堆叠口，必须使用专用的QSFP+（40GE）或SFP+（10GE）端口。

以下是完整排查清单，按概率从高到低排列：

🔴 最可能的原因（80%以上）

1. 堆叠口绑定错误（最常见）

S6520X-54QC-EI的48个25G SFP28口（编号1/0/1～1/0/48）不能直接绑定为IRF物理端口。堆叠口必须绑定到QSFP+（40G）端口（通常为最后4～6个端口，如49～54口）或前面板的10G SFP+端口。

• 错误做法：interface Ten-GigabitEthernet1/0/48 + port link-mode irf（此命令不受支持）

• 正确做法：

  bash

  irf-port 1/1 port group interface FortyGigE1/0/49 # 绑定40G端口

2. 未使用堆叠专用线缆或模块

• 40G QSFP+端口必须使用H3C认证的QSFP+堆叠电缆（如LSWM1QSTK0）或QSFP+光模块+光纤（成对使用）。

• 如果用10G SFP+端口堆叠，必须使用SFP+堆叠电缆或SFP+光模块+光纤，且两端必须都是10G速率（不能是25G）。

3. 堆叠口未shutdown/undo shutdown

即使绑定了物理口，如果端口处于shutdown状态，堆叠也无法建立。

🟡 配置层面的问题

4. 成员编号冲突或未设置

两台交换机成员编号相同（如都是Member 1）时堆叠无法建立。

修改后需重启生效。

5. 堆叠域ID冲突（网络中有多个堆叠时）

🟠 物理与硬件层面的问题

6. 线缆连接方式错误

• 双端口堆叠需交叉连接：设备1的堆叠口1 → 设备2的堆叠口2，设备1的堆叠口2 → 设备2的堆叠口1。

• 单端口连接时确保两端端口编号对应。

7. 线缆或模块故障

交叉验证：将线缆两端都插到同一台交换机的两个QSFP+口上，看端口能否up。无法up则线缆或模块损坏。

8. 端口速率/模式不匹配

✅ 标准堆叠配置步骤（参考）

前提：两台设备通过40G QSFP+线缆连接。

设备A（设为成员1）：

设备B（设为成员2）：

重启后两台设备应自动协商形成堆叠。

🔍 快速诊断命令
