补充下 SW2是非网管交换机
补充下 SW2是非网管交换机
✅ 完全可以实现,架构:

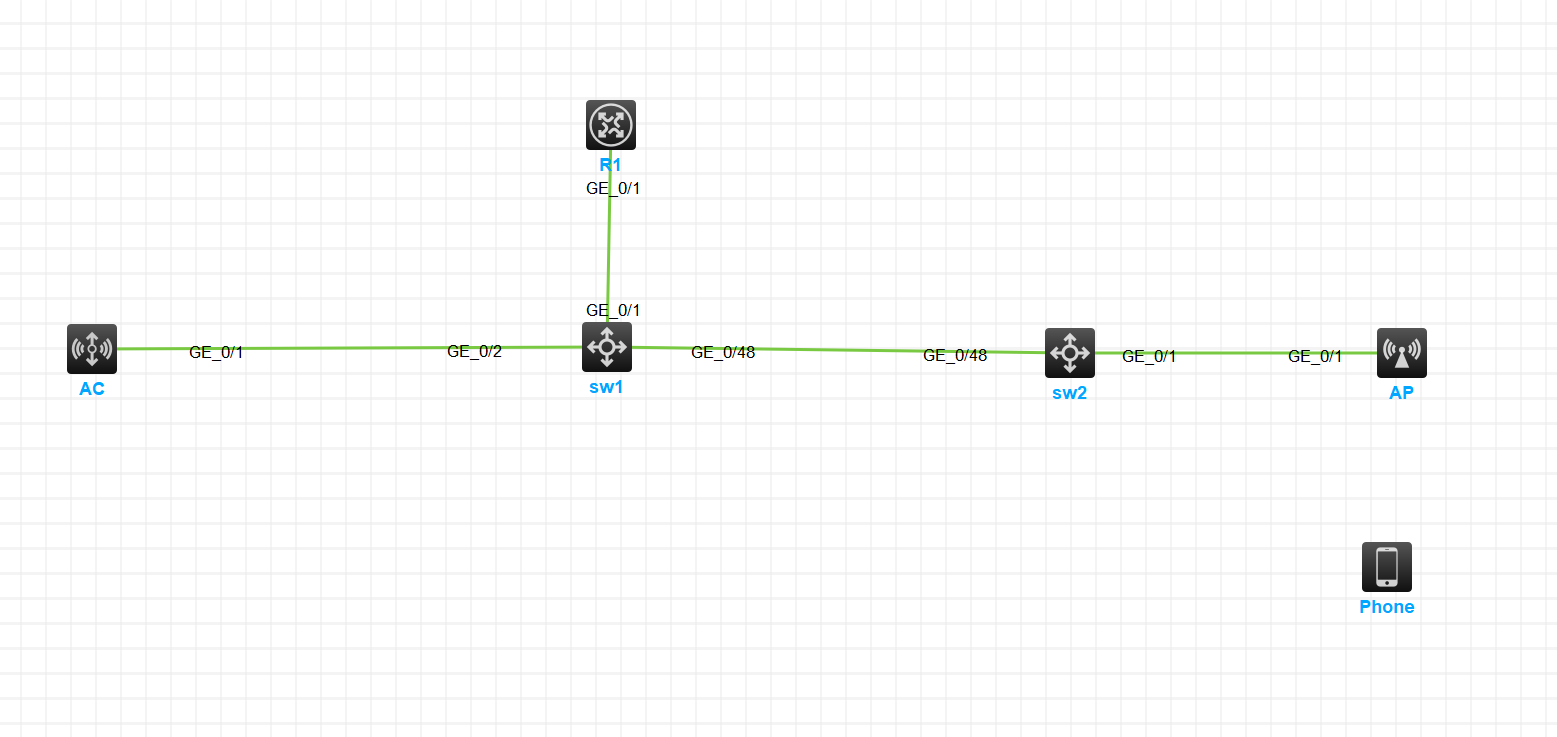

R1(DHCP 服务器)→ SW1 → SW2 → AP
需求:
AP 管理地址:10.10.10.0/24
无线终端 Phone 业务地址:10.10.20.0/24
一、整体原理(H3C 无线典型三层 CAPWAP 场景)
AP 上电发起 DHCP 请求获取管理 IP(10.10.10.0/24)+ Option43(AC 地址);
AP 和 AC 建立 CAPWAP 隧道;
手机无线接入 SSID,由 AC 下发业务 VLAN,报文携带业务 VLAN 标签回流到交换机,最终到达 R1 获取业务网段 10.10.20.0/24 地址。
两个网段靠 VLAN 隔离:
VLAN10:AP 管理 VLAN → 地址池 10.10.10.0/24
VLAN20:无线业务 VLAN → 地址池 10.10.20.0/24
二、分步配置实施(按设备顺序)
① 路由器 R1 配置(DHCP 服务器核心)
plaintext
system-view
# 创建两个地址池
dhcp server ip-pool AP-MGMT
network 10.10.10.0 mask 255.255.255.0
gateway-list 10.10.10.1
dns-list 223.5.5.5
option 43 hex 8007000001c0a80101 # 替换为AC实际IP地址
quit
dhcp server ip-pool WLAN-USER
network 10.10.20.0 mask 255.255.255.0
gateway-list 10.10.20.1
dns-list 223.5.5.5
quit
# 配置三层VLANIF接口(R1-GE0/0/1对接SW1)
vlan 10
vlan 20
interface Vlan-interface 10
ip address 10.10.10.1 255.255.255.0
dhcp server select global
interface Vlan-interface 20
ip address 10.10.20.1 255.255.255.0
dhcp server select global
# 上联SW1接口配置Trunk
interface GigabitEthernet 0/1
port link-type trunk
port trunk permit vlan 10 20
② SW1 核心交换机配置
plaintext
vlan 10 20
# 对接R1接口
interface GigabitEthernet 0/1
port link-type trunk
port trunk permit vlan 10 20
# 对接AC接口 GE0/2
interface GigabitEthernet 0/2
port link-type trunk
port trunk permit vlan 10 20
# 对接SW2接口 GE0/48
interface GigabitEthernet 0/48
port link-type trunk
port trunk permit vlan 10 20
③ SW2 接入交换机配置
plaintext
vlan 10 20
# 上联SW1 GE0/48
interface GigabitEthernet 0/48
port link-type trunk
port trunk permit vlan 10 20
# 下联AP接口 GE0/1
interface GigabitEthernet 0/1
port link-type trunk
port trunk permit vlan 10 20
port trunk pvid vlan 10 # AP原生untagged VLAN10,AP获取管理地址
⚠️重点:AP 物理接口 PVID=VLAN10,AP 发出的 DHCP 请求不带标签,属于管理 VLAN,拿到 10.10.10.x。
④ AC 无线控制器配置(关键区分管理 / 业务 VLAN)
plaintext
system-view
# 创建WLAN-ESS接口,绑定业务VLAN20
interface WLAN-ESS 1
port link-type trunk
port trunk permit vlan 20
port trunk pvid vlan 20
# 无线服务模板
wlan service-template 1
ssid WIFI-TEST
wlan-ess 1
# 加密配置按需添加
quit
# AP模板,绑定服务模板
wlan ap default model WAxxxx
service-template 1 radio 1
service-template 1 radio 2
逻辑:手机连接 WiFi 后,AC 封装报文携带 VLAN20 标签发回交换机,报文到 R1 匹配 WLAN-USER 地址池,获取 10.10.20.x。
三、关键原理说明
AP 获取地址机制
AP 上电,物理接口 PVID VLAN10,发送 untagged DHCP 请求 → R1 识别 VLAN10 → 分配 10.10.10.0/24 + Option43 发现 AC。
手机终端获取地址机制
手机关联 WiFi → AC 通过 CAPWAP 隧道把无线报文封装,打上业务 VLAN20 标签发回有线网络;报文沿着 SW2→SW1→R1,匹配 VLAN20 地址池,分配 10.10.20.0/24 地址。
⚠️高频避坑点
所有交换机互联链路 Trunk 必须放行 VLAN10、VLAN20;
AP 接入口PVID 必须是 VLAN10,保证 AP 不带标签发起管理网段 DHCP;
Option43 内填写 AC 的三层 IP,确保 AP 能够发现 AC 建立 CAPWAP 隧道;
AC 与 AP 之间三层互通,保证 CAPWAP 5246 端口放通;
如果是 V7 AC,检查 capwap tunnel vlan 相关配置,不要和业务 VLAN 冲突。
备选极简思路(如果不想多 VLAN)
不推荐!容易管理地址和业务地址混杂,规范做法依旧采用管理 VLAN 与业务 VLAN 二层隔离方案。
可以实现。核心方法是通过VLAN将AP的管理流量和终端业务流量隔离开,让它们分别从不同的地址池获取IP地址。你提到的“DHCP服务在路由器上”意味着路由器需要作为DHCP服务器,为不同的VLAN分别配置独立的地址池。
方案一:一个SSID,多个VLAN(通过AP分组)
这种方案下,所有AP广播相同的SSID,但根据AP所在分组,为连接的终端分配不同网段的IP地址。
配置VLAN和DHCP地址池:在路由器上创建VLAN 10(AP管理用)和VLAN 20(终端业务用),并分别为它们创建对应的DHCP地址池。
配置交换机:连接AP的交换机接口需配置为Trunk模式,并允许VLAN 10和VLAN 20通过。将接口的PVID(缺省VLAN)设置为VLAN 10,这样AP启动后会自动从VLAN 10获取管理IP。
配置AC(无线控制器):
方案二:多个SSID,不同VLAN
如果需要为不同的用户群体(如员工、访客)提供不同的SSID,并分配不同网段的IP,这种方案更合适。
配置VLAN和DHCP地址池:在路由器上创建多个业务VLAN(如VLAN 20、VLAN 30),并为每个VLAN创建对应的DHCP地址池。
配置交换机:与方案一相同,交换机接口配置为Trunk模式,并放通所有相关的VLAN。
配置AC:创建多个无线服务模板,每个模板使用不同的SSID,并分别绑定不同的业务VLAN。然后将所有服务模板都绑定到AP上。
VLAN隔离:这是实现不同IP地址分配的基础。需要明确划分并配置好AP管理VLAN和终端业务VLAN。
DHCP地址池:在路由器上,每一个VLAN都需要对应一个独立的DHCP地址池,且地址池的网关必须指向对应VLAN的接口IP。
交换机端口:连接AP的交换机端口必须配置为Trunk模式,并正确设置PVID(AP管理VLAN)和允许通过的VLAN列表(所有业务VLAN)。
