s5560,IGMP Snooping

核心结论前置
故障现象：链路聚合双活时组播花屏，断开一条聚合成员链路、单链路正常
根因集中在 IGMP Snooping + 静态聚合 LACP 负载分担 + 组播复制转发机制冲突，结合你的组网落地分析：
一、原理核心矛盾

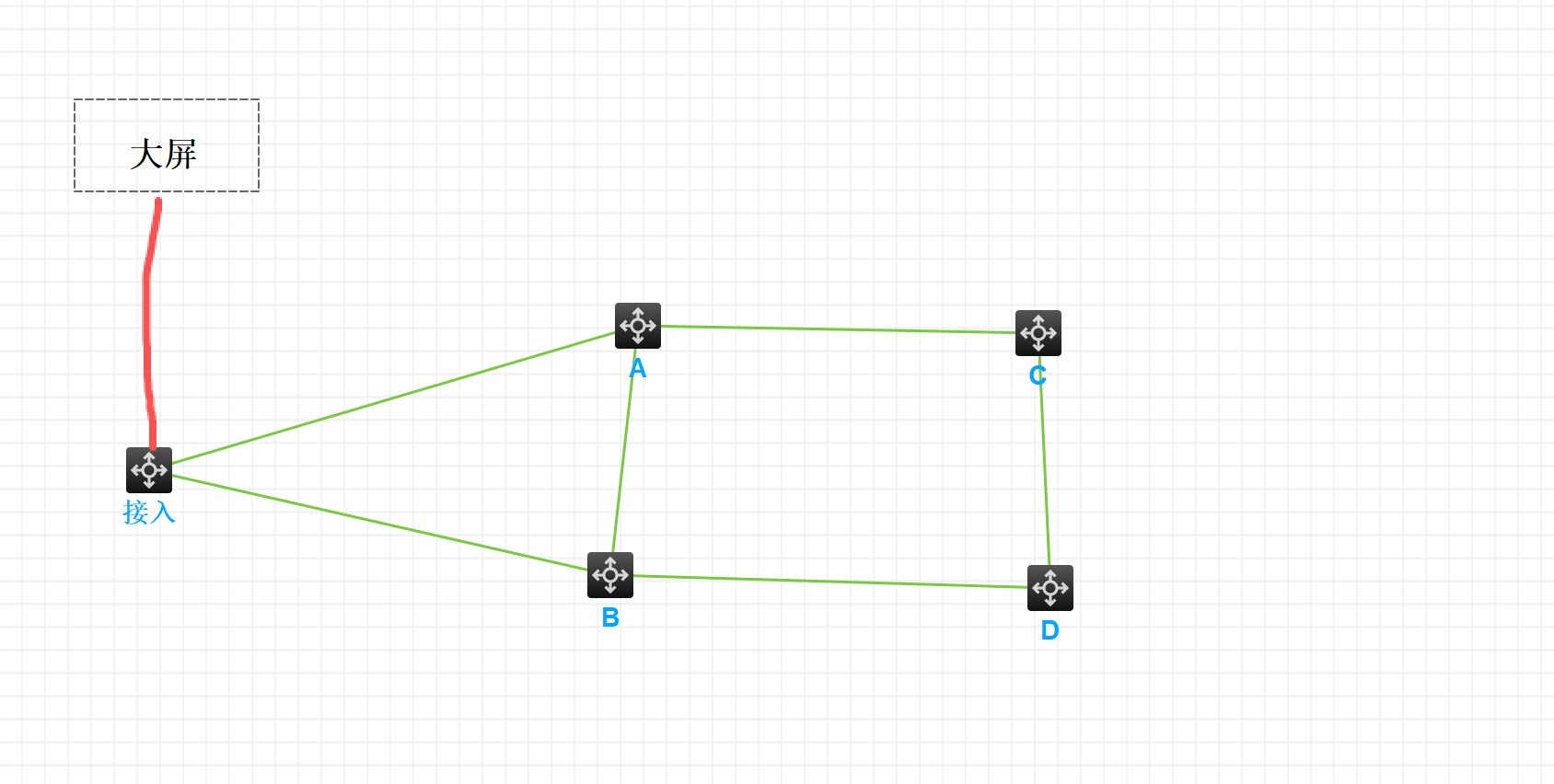

S5560 堆叠 + 上行静态聚合（LACP），聚合组两个成员口分别在不同堆叠成员设备（A、B）
聚合成员 1 → A 交换机
聚合成员 2 → B 交换机
普通单播：五元组哈希分担，同一条流固定走一条链路；
组播报文特性：组播流量不会基于五元组哈希！
堆叠系统转发组播时，组播复制报文会同时从两条聚合成员链路发出，形成组播流量重复两份下行发送到接入交换机 S5130；
大屏终端收到重复两份组播流，解码冲突 → 视频花屏、卡顿、撕裂。
通俗讲：双聚合链路同时往外发组播复制流量，产生重复组播包。
二、两种典型场景区分
场景 1：聚合成员跨堆叠芯片（你当前环境极高概率）
聚合组两个成员，一条在 A、一条在 B（跨设备聚合）
✅ 单链路：只有一条通路，组播只发一份，业务正常
❌ 双链路 UP：堆叠系统组播复制，两份报文分别从 A、B 的聚合口发出，接入交换机收到重复组播流，大屏解码器花屏。
场景 2：同设备聚合（两条成员都在 A 或者都在 B）
交换机本地 ASIC 会做优化，组播不会同时从两个成员口发出；一般不会出现此问题。
三、补充验证判断手段
在接入交换机 S5130 上抓大屏端口报文
双链路 UP 时，能抓到完全相同的两份组播报文，即可确认本问题。
查看聚合成员位置：
plaintext
display link-aggregation summary
display link-aggregation verbose
确认两个成员是否分别属于不同堆叠成员（Controller ID 区分 A/B）。
四、4 套落地优化方案（按推荐优先级排序）
方案 A：聚合组启用【组播流量阻塞机制】（最推荐，不改动布线）
V7 平台 S5560，聚合接口视图配置：
plaintext
interface Bridge-Aggregation 1
link-aggregation multicast restrict
作用：
跨设备聚合场景，限制组播报文只从一条聚合成员链路转发，禁止双链路同时复制发出，消除重复组播包。
注意：这条命令就是专门解决堆叠跨设备 LACP 聚合组播重复发包的经典优化命令。
方案 B：调整聚合负载分担策略（兜底方案）
修改聚合分担模式，强制组播流固定选择一条链路，避免分流复制
plaintext
link-aggregation load-sharing mode destination-mac
不推荐优先使用，受目的 MAC 测量影响，偶发失效。
方案 C：物理整改（规范标准方案）
链路聚合两个成员全部部署在同一台堆叠成员设备（仅 A 或者仅 B），不跨 A/B 做跨设备聚合。
规避跨芯片组播复制天然缺陷。
方案 D：上层开启 PIM，三层组播转发（治本）
如果条件允许，组播网关上移，三层 PIM 转发，终结二层组播；不再依赖 IGMP Snooping 二层复制。
五、额外重要排查点（辅助确认）
检查 IGMP Snooping 配置完整性
plaintext
igmp-snooping enable
igmp-snooping version 2
# 不要开启快速离开异常激进参数，防止终端频繁断流
确认是否开启 VLAN 内未知组播丢弃
plaintext
igmp-snooping drop-unknown-multicast
避免大量未知组播泛洪加剧网络抖动。
3. 检查堆叠链路带宽、是否存在堆叠链路拥塞，加剧报文乱序。
六、高频踩坑总结
❌不要误以为 “链路聚合只要 UP 业务就正常”；跨堆叠成员的聚合组，二层组播天然存在重复发包风险；
❌花屏不是物理链路、信号问题，是两份相同组播报文到达终端解码器；
✅优先配置 link-aggregation multicast restrict，最快验证效果；
现象特征完美匹配：单链路正常、双链路同时启用就花屏。
最简操作顺序
确认聚合两个成员分别在 A、B 不同堆叠设备；
Bridge-Aggregation 接口下配置 link-aggregation multicast restrict；
保存配置，测试大屏视频，观察重复组播是否消失

根据你的描述，问题很可能出在堆叠系统与接入交换机之间的链路聚合（Link Aggregation）对组播流量的处理上。

简单来说，当双链路都工作时，组播数据流可能被“打散”到两条不同的物理链路上传输，导致数据包到达大屏时顺序错乱或产生微突发丢包，最终表现为视频花屏。而单链路工作时，所有数据包都走同一条路径，顺序井然，因此正常。

🎯 核心原因分析

• 数据包乱序 (Packet Reordering)：堆叠系统（IRF）本质上是由多台独立设备虚拟而成的。当组播流量通过聚合口进入堆叠系统时，会被均衡地分配到不同的成员设备（S5560-A和S5560-B）上处理。由于不同设备处理报文的速度可能存在细微差异，属于同一组播流的报文可能从不同成员设备的不同物理口发出，导致接收端收到的数据包顺序错乱，从而引起花屏。

• 跨框流量与哈希不均：你提到“S5560-A业务端口占满，S5560-B仅使用堆叠口、聚合互联口”，这是一个重要线索。这可能导致大量来自S5560-A上终端的组播流量，在通过聚合口上行时，被哈希算法分配到了S5560-B的链路上。这部分流量需要跨框（从A到B） 转发，这会占用堆叠链路带宽，并引入额外的延迟和乱序风险。

• IGMP Snooping表项同步延迟：在堆叠环境中，IGMP Snooping建立的组播转发表项需要在所有成员设备间同步。如果这个过程出现延迟或不一致，可能会导致组播数据在堆叠内被错误地泛洪或丢弃，影响视频质量。

🔧 排查与解决方案

建议按以下步骤操作，观察问题是否解决：

1. 调整聚合负载均衡方式（首选方案）

尝试修改堆叠系统上聚合口的负载均衡模式，从基于流的默认模式，改为基于报文字段（如源MAC、目的MAC、源IP、目的IP等） 的均衡模式。

• 命令示例：

  text

  [H3C] link-aggregation global load-sharing mode destination-ip source-ip

  此命令将根据IP地址进行哈希，尽量保证同一个组播流（具有相同的源和目的IP）的所有报文都从同一条物理链路转发，从而避免乱序。

2. 检查堆叠系统内部链路

确认堆叠链路（如IRF物理端口）的带宽是否充足，状态是否稳定。如果可能，增加堆叠链路带宽（如将多条链路聚合）可以缓解跨框流量带来的压力。

3. 检查IGMP Snooping配置

• 确认全局及VLAN内均已启用：确保在系统视图下全局开启了IGMP Snooping，并且在相关的VLAN下也单独开启了该功能。

• 检查IGMP版本：确认IGMP Snooping的版本与组播源和接收者所使用的IGMP版本匹配。如果不匹配，可能导致IGMP报文被当作未知报文处理。

4. 检查并优化组播组老化时间

在一些场景下，终端离开组播组时未发送IGMP离开报文，导致组播组表项需要等待较长时间（如260秒）才会老化。在此期间，端口下会积累大量无效的组播组，造成拥塞和丢包，引发花屏。可以尝试在交换机上适当缩短IGMP Snooping的组播组成员端口老化时间。

• 命令示例：

  text

  [H3C] igmp-snooping [H3C-igmp-snooping] group-policy 2000 // 可选，通过ACL限制组播组 [H3C-vlan10] igmp-snooping host-aging-time 200

5. 收集信息，寻求官方支持

如果以上调整均无效，建议收集以下信息，联系H3C技术支持或查阅最新的官方文档：

• 设备型号和软件版本（display version）。

• 完整的网络拓扑和配置文件。

• 问题发生期间的诊断信息（display diagnostic-information）。
