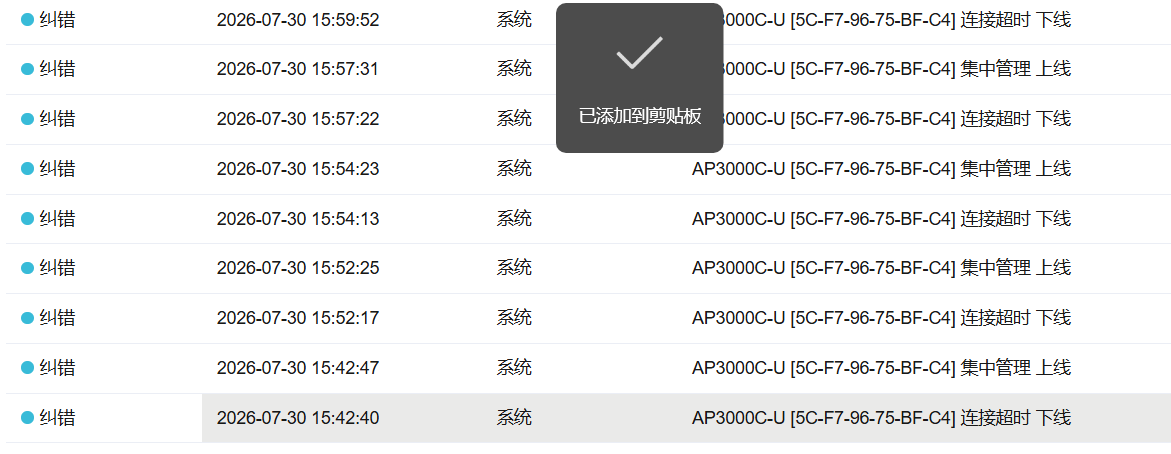

AP3000C-U [5C-F7-96-75-BF-C4] 连接超时下线。AP频繁连接超时

AP（MAC: 5C-F7-96-75-BF-C4）频繁连接超时并最终无法上线，核心原因通常是AP与AC之间的CAPWAP隧道不稳定。

隧道超时意味着AP与AC的心跳（Echo）报文交互出现了问题。这通常由物理链路、供电、网络环路、广播风暴或软件版本不兼容等问题引起。

建议按照以下步骤进行排查：

🎯 第一步：初步判断与信息收集

• 判断影响范围：确认是只有这一个AP有问题，还是多个AP同时出现。如果是单个AP，问题可能在该AP或其连接链路上；如果是大量AP，问题可能在AC或核心网络。

• 查看AP掉线原因（最关键）：在AC上执行命令，这是定位问题的第一步。

  bash

  display wlan ap all verbose | include Tunnel Down Reason

  重点关注返回的Tunnel Down Reason，例如常见的Neighbor Dead Timer Expire（保活超时）或Failed to retransmit message（报文重传失败），这通常指向链路问题。

• 查看AP在线时间：了解AP运行了多久，判断是否频繁重启。

  bash

  display wlan ap all verbose | include Up Time

🔍 第二步：常见原因与解决方案

根据第一步的线索，对以下常见原因进行针对性排查：

1. 链路与供电问题（最常见）

• 物理链路：检查网线、水晶头是否老化或接触不良，可尝试更换网线。检查交换机对应端口的指示灯状态，以及是否有CRC错误包增长。

• PoE供电：确认PoE交换机供电功率是否充足，可尝试更换PoE端口或使用本地电源适配器供电测试。

• 网络质量：在AC上对AP进行链路检测，观察是否有丢包或延迟。

  bash

  wlan ap-link-test <AP_IP> packet-length 1000 destination 5246 continuous rate 100 time 10

  此外，可以尝试将一个频繁掉线的AP用短网线直连AC，如果问题消失，则说明中间链路存在问题。

2. 环路与STP问题

• STP震荡：交换机上电或端口UP/DOWN会产生大量TC（拓扑变更）报文，可能导致网络震荡和AP重启。建议在连接AP的交换机端口上开启edge-port（边缘端口）功能，避免STP计算影响AP。

• 网络环路：检查网络中是否存在物理或逻辑环路。

3. 广播风暴与VLAN规划

• 广播流量过大：过多的广播报文可能导致AP的CPU过高而重启。建议将AP的管理VLAN与业务VLAN分开，减少广播域。

• 端口Overrun：登录到AP上（需先开启AC的AP远程登录功能），通过display interface查看有线口是否有overruns计数增长。

4. 软件版本与兼容性问题

• 版本不匹配：确保AC和AP的软件版本是配套的。有用户反馈AP3000C-U在特定版本存在问题，升级固件后解决。请尝试将AC和AP都升级到最新稳定版。

5. AC资源与配置问题

• License不足：检查AC的License是否足够管理当前所有AP。

  bash

  display license resource

• AP地址冲突：确保AP获取的IP地址在网络中是唯一的。

• 配置不一致：检查AC上AP的配置（如国家码、射频类型等）是否一致。

先检查下连通性情况

现象特征：CAPWAP 隧道震荡，周期性断连，严重时永久离线；同场景多个 AP 陆续出现同类故障，属于典型CAPWAP 隧道保活异常。
AP 型号：AP3000C-U（H3C 面板 AP，WTU 无线终结者，依赖 AC CAPWAP 隧道）
一、先区分两类核心根因（按现场概率排序）
类别 1：底层网络不稳定（最高频，多 AP 批量发作符合此特征）
CAPWAP 默认保活机制：AC/AP 互相发送 echo 报文，超时未收到应答 → 判定隧道断开，日志打印连接超时下线，AP 立刻重新发起发现、建立隧道。
有线链路问题（PoE 交换机优先排查）
PoE 供电不稳：AP3000C-U 标准 802.3af，老旧交换机 PoE 输出波动、功率不足；负载高时电压跌落，AP 短暂重启 / 网卡闪断，隧道掉线。
网线、模块、面板底盒接线接触不良；千兆协商异常，频繁 flapping。
✅ 验证：交换机端口日志查看 GigabitEthernet X/X/X down/up 端口震荡记录。
VLAN / 三层转发、ACL 拦截 CAPWAP 报文
CAPWAP 关键端口：UDP 5246（控制隧道）、5247（数据隧道）
中间防火墙、ACG、三层交换机 ACL 阻断 echo 保活报文；
管理 VLAN 存在广播风暴、大量泛洪，echo 报文被丢弃；
NAT 环境：AC 与 AP 跨三层，未开启CAPWAP NAT 穿越，保活报文回程失败。
链路拥塞
AP 管理网段带宽拥塞，CAPWAP echo 报文延迟、丢包，触发超时断开。
类别 2：AC 侧资源 / 配置、版本 BUG
AC CAPWAP 隧道资源达到上限
AC 在线 AP 数量接近 license 最大规格，新建隧道争抢资源，已有隧道被踢下线。
CAPWAP 保活定时器参数不匹配（极易忽视）
默认参数：
plaintext
capwap echo-interval 30
capwap echo-retries 5
连续 5 次 echo 无应答（150s）断开隧道。
若网络存在轻微延迟，建议调大重试次数；不要直接减小 echo 间隔，会加剧报文压力。
3. 固件版本缺陷
AP3000C-U 固件老旧，存在 CAPWAP 客户端内存泄漏，长时间运行后无法响应 echo；
AC 系统版本与 AP 镜像版本兼容性差，已知部分 WX 系列旧版本存在 WTU 终结者隧道震荡 BUG。
AP3000C-U 属于 WTU 无线终结者，相比普通 Fit AP，对 CAPWAP 报文实时性要求更高。
类别 3：AP 硬件故障（一般单台 AP 持续故障，不会多台陆续发病）
硬件故障典型特征：仅这一台 AP 反复震荡，更换位置、网线后依旧故障；多台陆续出现基本排除纯硬件问题。
二、分步排查操作清单（实施顺序）
步骤 1：端口与 PoE 基础排查（优先）
登录接入交换机，查看该 AP 接入端口：
plaintext
display interface GigabitEthernet x/x/x
重点观察：输入输出错误包、CRC 错误、端口 up/down 记录。
2. 更换网线、更换交换机端口；确认交换机支持 802.3af 标准 PoE；
3. 临时更换同位置正常 AP 到该点位，判断是点位线路问题还是AP 本身问题。
步骤 2：AC 上采集 CAPWAP 隧道诊断信息
在 AC 命令行执行（故障 AP 在线时操作）
bash
# 查看AP隧道状态
display wlan ap name AP3000C-U_5C-F7-96-75-BF-C4
# 查看CAPWAP统计，重点看echo收发、丢包
display capwap statistics ap mac 5C-F7-96-75-BF-C4
# 查看隧道断开原因
display capwap event-log ap mac 5C-F7-96-75-BF-C4
日志如果显示 Echo timeout，确认是保活报文丢失。
步骤 3：AC 优化 CAPWAP 保活配置（缓解震荡）
进入 AC 系统视图，调整保活参数（适配存在轻微网络延迟环境）
plaintext
capwap echo-interval 30
capwap echo-retries 8
说明：最长等待时间由 150s 提升至 240s，规避瞬时网络抖动误断隧道。
步骤 4：网络层面报文放行检查
跨三层组网：确认中间设备不要对 UDP5246/5247 做限流、拦截；
如果 AP 和 AC 之间存在 NAT：AC 上开启 CAPWAP NAT 穿越
plaintext
capwap nat traversal enable
关闭管理 VLAN 不必要的广播策略，排查环路、STP 震荡。
步骤 5：版本核查（多 AP 陆续发作重点处理）
检查 AC 当前固件版本、AP 镜像版本；
H3C 官方建议：WTU 系列 AP（AP3000C-U）需要 AC 配套镜像包，新旧版本混用极易隧道不稳定；
同一 AC 下所有同型号 AP 保持统一镜像版本。
三、快速定位区分小技巧
只单台 AP 故障：优先怀疑网线、PoE 供电、AP 硬件；
多个 AP 分散点位陆续出现震荡：优先怀疑 AC 资源、全网管理网络质量、版本 BUG；
同一接入交换机下 AP 批量掉线：交换机故障、PoE 供电模块故障、该网段广播风暴。
四、补充关联提醒
你之前同时在处理 iMC 钉钉无线认证故障；如果 AC 同时存在 AP 隧道震荡，会二次放大 Portal 认证异常：AP 不稳定会导致终端无线重连接、认证会话中断，两个故障建议分开依次解决，优先根治 AP 上下线问题。
