交换机型号S620-24T16X8Y2CZ 安全策略/端口隔离策略

配置切图

你提到的 S620-24T16X8Y2CZ 交换机，实际上是华为（Huawei）的 eKitEngine 系列产品，并非 H3C 的设备。不过，实现你需求（隔离特定 IP 的访问）的原理是相通的，主要有两种方案：端口隔离和高级ACL。

⚙️ 方案一：端口隔离（简单，但可能无法完全满足需求）

端口隔离的目的是让同一个 VLAN 内的特定物理端口之间无法直接通信。

• 能实现什么：将三台服务器分别接在三个不同的端口，并把这三个端口加入同一个隔离组。这样它们彼此之间就被隔离了。

• 局限性：这种隔离是基于物理端口的。如果你的三台服务器都接在同一个端口下（例如，通过下联的傻瓜交换机连接），端口隔离就无法生效了。

配置思路（以 H3C 设备为例，华为设备命令类似）：

1. 创建隔离组。

   text

   [H3C] port-isolate group 1

2. 将连接三台服务器的端口（假设为 GigabitEthernet1/0/1 到 1/0/3）加入隔离组。

   text

   [H3C] interface range GigabitEthernet1/0/1 to GigabitEthernet1/0/3 [H3C-if-range] port-isolate enable group 1

🎯 方案二：高级ACL（更精确、更推荐）

相比端口隔离，高级ACL能基于IP地址进行更精细的控制，可以直接满足你的需求。

• 能实现什么：精确地阻止 172.16.1.11/12/13 这三个IP访问本网段（172.16.1.0/24）内的其他任何设备。

配置思路（以 H3C 设备为例）：

1. 创建高级ACL，定义拒绝规则。

   text

   [H3C] acl advanced 3000 [H3C-acl-ipv4-adv-3000] rule 5 deny ip source 172.16.1.11 0 destination 172.16.1.0 0.0.0.255 [H3C-acl-ipv4-adv-3000] rule 10 deny ip source 172.16.1.12 0 destination 172.16.1.0 0.0.0.255 [H3C-acl-ipv4-adv-3000] rule 15 deny ip source 172.16.1.13 0 destination 172.16.1.0 0.0.0.255

   注意：通配符掩码 0 代表“精确匹配这个IP地址”。

2. 应用ACL：将ACL应用到这三台服务器所在的VLAN接口（虚接口） 的入方向（inbound）。

   text

   [H3C] interface Vlan-interface 10 // 假设这是172.16.1.0/24网段的VLAN接口 [H3C-Vlan-interface10] packet-filter 3000 inbound

acl实现

您好，可以实现的，使用acl策略

端口隔离的话只有加进隔离组的才会隔离，那要都加组才行，那么除了11，12，13其他也会隔离。所以还是得用acl

一、方案对比

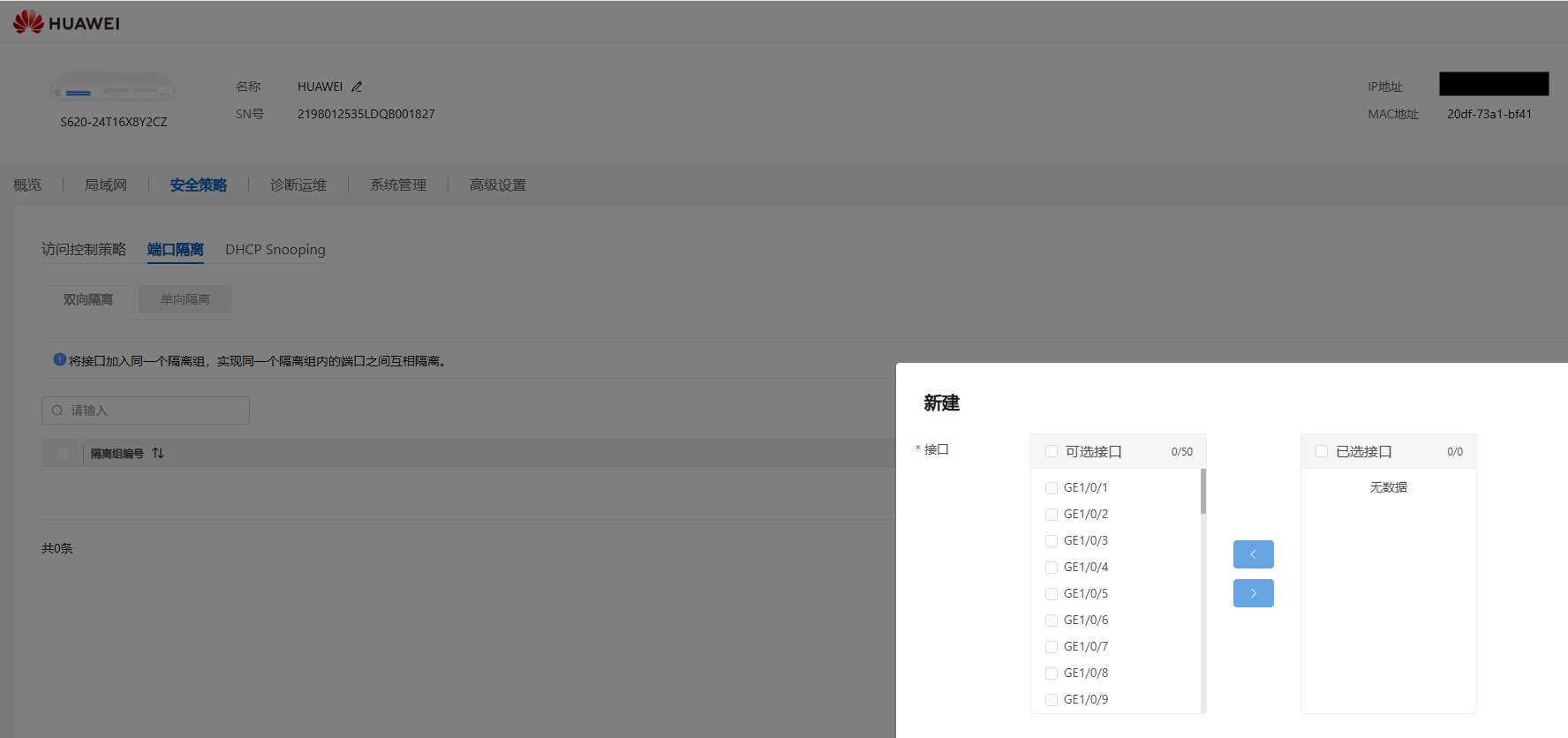

方案 1：端口隔离（界面第二个标签）
✅原理：基于物理端口隔离，同一隔离组内端口二层互不通。
❌局限性：
如果 172.16.1.11/12/13 在同一个端口，或者多个终端混杂在同一接口（比如 AP、面板 AP、多终端接交换机下级），端口隔离无法精准控制单个 IP。
👉适合：一个端口只接一台终端的场景；无法按 IP 粒度限制，不适合你当前需求。

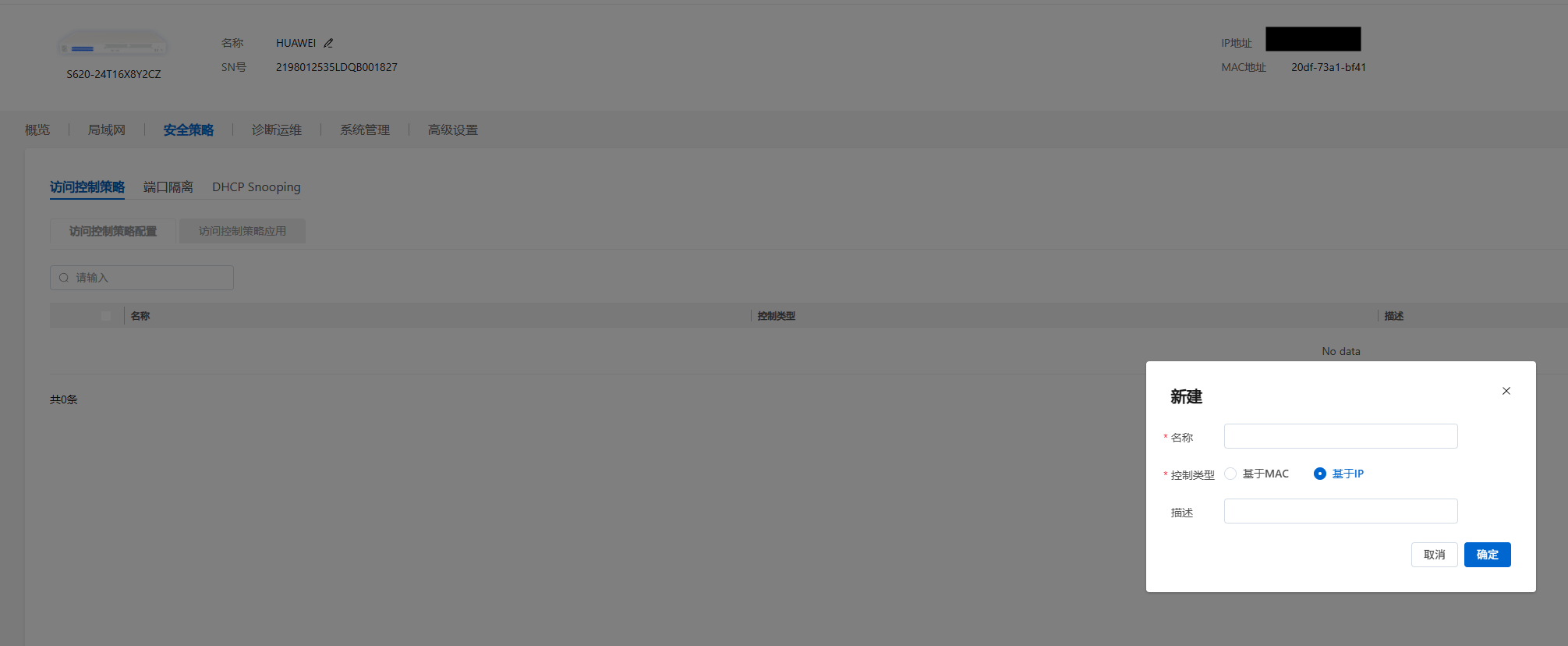

方案 2：访问控制策略（安全策略→访问控制策略，界面第一个标签，推荐）
支持【基于 IP】策略，可以精准匹配源 IP 172.16.1.11/12/13，阻断同网段互访。
重点：同网段流量属于二层转发，部分交换机默认 ACL 只作用于三层转发！
关键知识点：华为 S620 系列需要开启 ACL 对二层报文生效（基于 VLAN 的流策略）
二、两种实现方式（Web 界面操作，匹配你截图的管理界面）
方式 A：Web 访问控制策略（优先尝试）
新建访问控制策略
名称：Block_LAN_11_12_13
控制类型：基于 IP
新增规则：
源地址：172.16.1.11/32
目的地址：172.16.1.0/24
动作：拒绝
同理添加 172.16.1.12、172.16.1.13 规则
⚠️ 必须追加例外规则
允许源 172.16.1.11/12/13 访问网关 IP（172.16.1.1），否则终端无法上网。
规则顺序：允许网关 → 拒绝网段其他地址
将策略应用到对应 VLAN（终端所在 VLAN）
⚠️风险提醒：
部分 WEB 网管交换机的【访问控制策略】仅拦截跨三层流量，同网段二层报文不受控。
如果配置完成后隔离不生效，说明 Web ACL 不支持二层过滤，改用命令行流策略。
方式 B：命令行流策略（最终可靠方案，二层同网段生效）
plaintext
#1.创建ACL匹配源IP
acl number 4000
rule permit ip source 172.16.1.11 0 destination 172.16.1.0 0.0.0.255
rule permit ip source 172.16.1.12 0 destination 172.16.1.0 0.0.0.255
rule permit ip source 172.16.1.13 0 destination 172.16.1.0 0.0.0.255

#2.流行为：丢弃
traffic behavior Block-LAN
filter deny

#3.流分类+绑定
traffic classifier C1 operator and
if-match acl 4000

traffic policy POLICY-LAN
classifier C1 behavior Block-LAN

#4.应用到终端所在VLAN（必须在VLAN下inbound方向，拦截二层流量）
vlan 10
traffic-policy POLICY-LAN inbound

#重要例外：需要放行访问网关，上面ACL需要微调，排除目的地址172.16.1.1
